Стандартный силовой кабель может быть наиболее эффективным выбором, когда требования к нагрузке, маршруту, среде и одобрению предсказуемы. Проблемы начинаются, когда готовый вариант подходит только «почти» — слишком большое падение напряжения, ограниченная механическая защита, неподходящий материал оболочки или отсутствие соответствующей документации — все это может обернуться задержками при установке или риском для надежности.
Для инженеров-электриков выбор нестандартных силовых кабелей зависит не столько от предпочтений, сколько от необходимости избегать вынужденных компромиссов. Ключевым моментом является знание того, когда режим напряжения, размер проводника, условия трассы, воздействие окружающей среды или стоимость жизненного цикла делают индивидуальную конструкцию кабеля более безопасным и практичным вариантом.
Первой проверкой всегда должна быть электрическая нагрузка. Инженерам необходимо сравнить фактическое напряжение системы, постоянный ток нагрузки, уровень короткого замыкания, рабочую температуру и предел падения напряжения со стандартными вариантами кабелей, доступными для проекта. Кабель, который кажется приемлемым только по номинальному напряжению, может все же оказаться непригодным, если его размер проводника, система изоляции, тепловая мощность или устойчивость к повреждениям не соответствуют условиям установки.
Распределение среднего напряжения, подстанции, горнодобывающие предприятия, нефтегазовые объекты, заводы по производству возобновляемой энергии, больницы, аэропорты и объекты тяжелой промышленности часто создают требования, выходящие за рамки обычной низковольтной проводки в зданиях. Эти проекты могут включать более длинные прокладки кабелей, более высокую плотность нагрузки, более жесткие требования к уровню отказов или более строгие требования к надежности. В таких случаях специальные силовые кабели позволяют привести конструкцию кабеля в соответствие с реальным электрическим профилем вместо того, чтобы навязывать конструкцию ограниченному варианту из каталога.
Например, линейка силовых кабелей MV со сшитым полиэтиленом 4E охватывает приложения с напряжением от 1 до 36 кВ, а также варианты на 6 кВ и 6/10(12) кВ и включает в себя такие конструкционные слои, как экран проводника, изоляция из сшитого полиэтилена/EPR, изоляционный экран, металлический экран и внешняя оболочка. Такая многоуровневая структура показывает, почему класс напряжения, конструкция изоляции и уровни защиты становятся инженерными переменными в проектах среднего напряжения, а не простыми этикетками на продуктах.

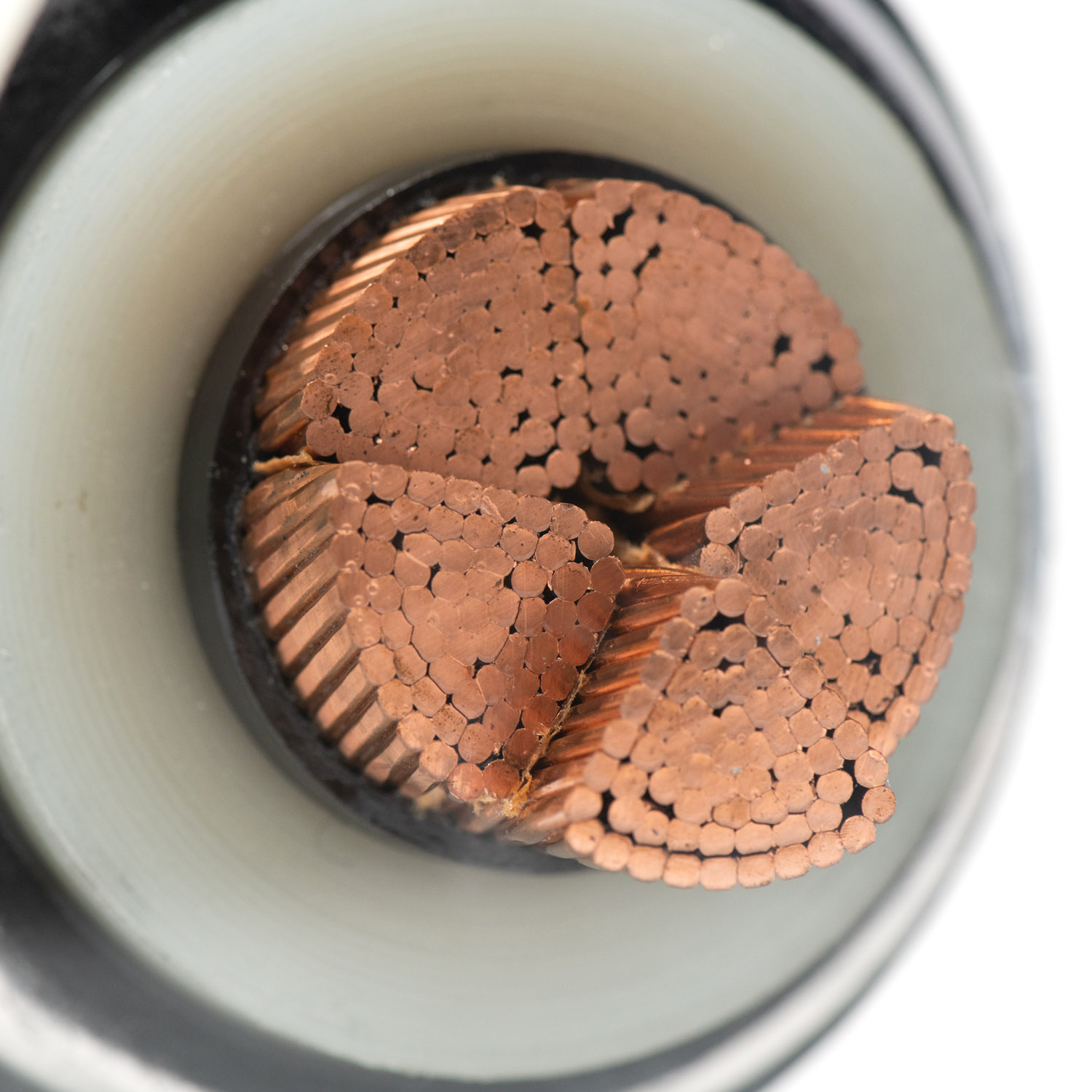

Как только будет определен класс напряжения, следующим важным решением станет выбор проводника. Медь и алюминий различаются по проводимости, весу, способам установки, требованиям к подключению и структуре затрат. Площадь поперечного сечения влияет на токовую нагрузку, падение напряжения, тепловой запас, силу тяги и вес кабеля, поэтому ее следует выбирать исходя из профиля нагрузки и длины трассы, а не только из того, что уже есть в наличии.
Расположение ядра также имеет значение. Одножильные кабели могут подойти для некоторых сильноточных или специфичных для установки схем, тогда как трехжильные кабели могут упростить другие маршруты распределения. Будущий рост нагрузки, допустимое падение напряжения, емкость лотка, радиус изгиба и пространство для подключения — все это может подтолкнуть инженера к нестандартной конфигурации.
Варианты кабелей среднего напряжения 4E включают выбор медных/алюминиевых проводников и диапазон поперечного сечения 25–630 мм⊃2;, что делает их полезным примером того, как материал и размер проводника становятся частью обсуждения технических характеристик. При правильном использовании специальные силовые кабели могут помочь сбалансировать текущую мощность, практичность установки и будущую эксплуатационную рентабельность без простого завышения размеров.
Инженерный фактор | Стандартного кабеля обычно достаточно, когда… | Специальный кабель следует оценивать, когда… |
Номинальное напряжение | Система соответствует стандартному классу напряжения | Режим среднего напряжения, конструкция изоляции или уровень неисправности требуют более тщательного анализа. |
Ток нагрузки | Допустимая токовая нагрузка и снижение номинальных характеристик удобно защищены | Текущий, тепловой или будущий запас нагрузки ограничен |
Падение напряжения | Продолжительность пробега короткая или рутинная | Длинные маршруты требуют оптимизированного размера проводников |
Размер проводника | Стандартные сечения соответствуют конструкции | Вес, потери или пространство для подключения должны быть сбалансированы. |
Режим короткого замыкания | Уровень неисправности находится в стандартных пределах. | Требуется более высокая стойкость или документированные испытания. |
Установочный запас | Маршрут и гибка просты | Длина вытягивания, размер барабана или радиус изгиба влияют на осуществимость. |
Прокладка кабеля может изменить правильную конструкцию, даже если электрическая схема кажется простой. Непосредственное захоронение, подземные каналы, лотки, туннели, подстанции, мастерские и промышленные предприятия подвергают кабели воздействию различных комбинаций сдавливающей силы, растяжения, истирания, влаги, химикатов и случайных ударов. Игнорирование этих условий может привести к повреждению оболочки, напряжению изоляции, проникновению воды или преждевременному выходу из строя.
Выбор брони и ножен должен соответствовать риску на маршруте. Секция, заглубленная напрямую, может оправдать броню из стальной проволоки или ленточную броню, в то время как защищенный маршрут лотка может не нуждаться в таком же уровне механического усиления. Металлическая защита, ПВХ, LSZH, HDPE и варианты влагостойкой оболочки служат разным целям, поэтому лучшая конструкция — это та, которая устраняет реальную опасность на маршруте, не добавляя ненужного веса или жесткости.
Конфигурация кабеля 4E среднего напряжения может включать в себя бронированную или небронированную конструкцию с материалами оболочки, такими как ПВХ, LSZH и HDPE, а также характеристики производительности, связанные с влагой, химическими веществами, УФ-излучением, истиранием и огнестойкостью. Эти подробности показывают, почему нестандартные силовые кабели следует выбирать, начиная с маршрута установки в обратном направлении, а не только на основе однолинейной электрической схемы.
Проекты распределения накладных расходов и усиления сетей требуют другого типа суждений. Нагрузка на опору, расстояние между проводниками, провисание, безопасный зазор, воздействие ветра, контакт с деревьями, доступ для технического обслуживания и безопасность в общественных местах могут иметь такое же значение, как и токовая нагрузка проводника. Стандартный проводник может нести электрическую нагрузку, но при этом создавать проблемы с расстоянием, скоростью установки или долгосрочной надежностью вне помещений.
Воздушные объединенные проводники являются хорошим примером этой другой логики. Вместо того, чтобы рассматривать каждый проводник как отдельную неизолированную линию, объединенные воздушные конструкции могут комбинировать изолированные фазные проводники с нейтральными или передающими элементами в компактной компоновке. При электрификации сельской местности, модернизации городов, промышленных парках, железнодорожных зонах и распределительных сетях аэропортов концепция геометрии и изоляции кабеля может стать частью стратегии надежности.
Воздействие окружающей среды часто отделяет подходящий кабель от опасного. УФ-излучение, влага, солевой туман, высокая или низкая температура, химический контакт, вибрация и длительный срок службы на открытом воздухе — все это может привести к изменению правильного материала изоляции или оболочки. Кабель, который хорошо работает в сухом помещении, может не подойти для прибрежной трассы, открытой солнечной площадки, туннеля, установки в пустыне или промышленной зоны с высокой влажностью.
Поэтому выбор материала должен соответствовать профилю воздействия. Сшитый полиэтилен может обеспечить высокие электрические и тепловые характеристики, полиэтилен высокой плотности может быть полезен там, где важны прочность и влагостойкость, а LSZH или огнестойкие материалы могут потребоваться там, где важны поведение дыма и огня. Устойчивые к атмосферным воздействиям соединения, устойчивые к УФ-излучению оболочки и герметичная конструкция могут быть более важными, чем простое соответствие напряжения и тока на бумаге.
Требования безопасности и соответствия также могут оправдать индивидуальный дизайн. Для проекта могут потребоваться стандарты IEC, HD, ASTM, AS/NZS, NBR, ГОСТ или региональные коммунальные стандарты, а также протоколы испытаний, записи прослеживаемости, заводская документация и разрешительные чертежи. В критически важной инфраструктуре отсутствующий документ может оказаться таким же разрушительным, как и неправильный материал, поскольку приемка, подача питания или проверка могут зависеть от подтвержденного соответствия.
Стандартный кабель из каталога может соответствовать общему стандарту, но при этом не соответствовать требованиям конкретного проекта. Проблема может заключаться в материале оболочки, дымовых характеристиках, классе проводника, толщине изоляции, региональном одобрении, огнестойкости или отсутствии необходимых доказательств испытаний. Инженеры должны подтвердить не только, соответствует ли кабель стандарту, но и соответствует ли он точной редакции стандарта, кодам установки и спецификациям проекта.
Для проектов среднего напряжения общие ссылки могут включать IEC 60502, IEC 60228, IEC 60332 и IEC 61034, в зависимости от региона и применения. В накладных системах в требованиях к проекту также могут присутствовать такие ссылки, как HD 626 и ASTM B231. Нестандартные силовые кабели часто являются практичным решением, когда технический проект и пакет документации должны быть согласованы с самого начала.
Цена кабеля за метр — это лишь часть решения о затратах. Стандартный кабель может выглядеть дешевле при покупке, но излишняя длина, адаптеры, негабаритная конструкция, трудность протягивания, повторное обслуживание, риск перегрева, простои и преждевременная замена могут повысить общую стоимость установки. Чем более критичной является система, тем более важным становится этот более широкий расчет.
Лучше подходящий кабель может уменьшить количество слабых мест за счет более точного подбора размера проводника, типа оболочки, брони, длины трассы и метода установки. Это также может упростить вытягивание, уменьшить количество ненужных стыков, улучшить организацию лотков и снизить вероятность ущерба окружающей среде. В системах распределения электроэнергии, где простои имеют эксплуатационные последствия, использование нестандартных силовых кабелей может быть оправдано повышенной надежностью и меньшими затратами на техническое обслуживание.
Стандартные кабели по-прежнему занимают свое место в электротехнических проектах. Обычные внутренние системы, общие номиналы напряжения и тока, мягкая окружающая среда, короткие маршруты, срочная замена при техническом обслуживании, работа над прототипами и проекты с обычными требованиями к документации часто выигрывают от наличия складских запасов. В таких случаях стандартный кабель может сократить время закупок и избежать ненужной проверки конструкции.
Индивидуальный дизайн добавляет время выполнения заказа, техническую координацию, планирование производства, проверку одобрения, а иногда и требования к минимальному заказу. Если стандартный кабель без каких-либо компромиссов соответствует электрическим нагрузкам, условиям маршрута, воздействию окружающей среды и требованиям соответствия, его выбор является разумным. Специальные силовые кабели следует выбирать, когда они решают определенную техническую или экономическую проблему, а не потому, что они кажутся более продвинутыми.
Полезный запрос на индивидуальный кабель начинается с полных электрических данных. Инженеры должны определить номинальное напряжение, тип системы, ток нагрузки, уровень короткого замыкания, материал проводника, площадь поперечного сечения, количество жил, тип изоляции, металлический экран или экран, тип брони, материал оболочки и необходимые стандарты. Без этих подробностей цитаты часто становятся расплывчатыми и их трудно сравнивать.
Электрические данные также должны отражать будущие эксплуатационные ожидания. Планируемый рост нагрузки, условия снижения номинальных характеристик, температура окружающей среды, группирование с другими кабелями и допустимое падение напряжения — все это может изменить окончательный размер проводника или выбор изоляции. Если эти входные данные отсутствуют, поставщик может предложить кабель, который соответствует видимому запросу, но не соответствует реальной нагрузке.
Четкий ввод также снижает необходимость повторного проектирования в дальнейшем. Чертеж или спецификация, в которых указаны только напряжение и длина, оставляют слишком много места для предположений. В случае нестандартных силовых кабелей ранняя ясность позволяет производителю и команде инженеров обсудить компромиссные решения до начала производства, а не после того, как кабель достигнет объекта.
Данные по установке так же важны, как и электрические данные. В запрос должны быть включены тип трассы, метод установки, длина протяжки, радиус изгиба, длина барабана, глубина заглубления, пределы воздуховода или лотка, пролет над головой, расположение опор, диапазон температур, воздействие ультрафиолета, влажность, химикаты, солевой туман, вибрация и ожидаемый срок службы. Эти детали помогают определить, требуется ли для конструкции броня, специальный материал оболочки, комплексная конструкция или изоляция, предназначенная для использования на открытом воздухе.
Для проектов над воздушными сетями следует заранее проанализировать конфигурацию пучка, требования к нейтральному проводнику, расстояние между проводниками, провисание и местные погодные условия. Для подземных или промышленных трасс механическая защита, прочность оболочки, водонепроницаемость и совместимость концевых соединений с большей вероятностью будут определять технические характеристики. Варианты настройки ABC от 4E включают площадь поперечного сечения, конфигурацию пучка, изоляционный материал, номинальное напряжение, цвет внешней оболочки и особые требования к окружающей среде, что показывает тип информации, которая может сформировать индивидуальный запрос на кабель.
Чем точнее данные по установке, тем легче избежать ненужной перестройки. Поставщик может оптимизировать конструкцию только в том случае, если приложение четко описано. Хорошо подготовленная информация помогает нестандартным силовым кабелям стать контролируемым инженерным решением, а не общим запросом на «что-то более мощное».
Стандартные кабели имеют смысл, когда электрические нагрузки, условия маршрута, окружающая среда, график и требования к одобрению уже четко определены общими спецификациями. Специальные силовые кабели становятся более ценными, когда инженерам необходимо контролировать характеристики напряжения, размеры проводников, механическую защиту, устойчивость к воздействию окружающей среды, документацию или долгосрочные эксплуатационные расходы, не прибегая к компромиссам при проектировании.
Компания East Energy Electrical Engineering Co., Ltd. поддерживает этот тип оценки проектов, предлагая силовые кабели и кабельные аксессуары для различных уровней напряжения и условий применения. Для инженеров практическая ценность заключается в более четкой спецификации, упрощении планирования установки и конструкции кабеля, которая лучше соответствует реальным требованиям системы.
О: Выбирайте нестандартные силовые кабели, если стандартные варианты не могут соответствовать требованиям по напряжению, токовой нагрузке, условиям маршрута, воздействию окружающей среды, документации по безопасности или требованиям долгосрочной надежности.
А: Да. Стандартные кабели хорошо работают, когда номинальные характеристики, длина маршрута, среда установки и требования соответствия являются общими, предсказуемыми и полностью охватываются имеющимися на складе спецификациями.
О: Инженеры должны определить номинальное напряжение, ток нагрузки, уровень короткого замыкания, размер проводника, изоляцию, материал оболочки, броню, тип трассы, воздействие окружающей среды и применимые стандарты.
Ответ: Они часто требуют более высоких первоначальных затрат, но могут снизить скрытые затраты, связанные с простоем, сложной установкой, избыточной длиной кабеля, преждевременным выходом из строя или неподходящей защитой.
Ответ: Прямое захоронение, надземное распределение, прибрежные районы, туннели, подстанции, объекты возобновляемой энергетики и промышленные предприятия могут потребовать более прочной оболочки, устойчивости к ультрафиолетовому излучению, защиты от влаги или механического усиления.
