Заглубленная кабельная трасса может выглядеть защищенной, но подземные условия могут быть гораздо менее стабильными, чем кажется. Грунтовые воды, затопленные каналы, мокрые траншеи, конденсат и незначительные повреждения оболочки могут подвергать силовые кабели воздействию влаги в течение многих лет, увеличивая риск старения изоляции и скрытых неисправностей. Деградация, связанная с влажностью, в том числе образование водяных деревьев в полимерной изоляции кабеля, является общепризнанной проблемой долгосрочной надежности энергосистем.
Водонепроницаемые силовые кабели помогают снизить эти риски, ограничивая попадание воды и миграцию влаги. Выбор правильной конструкции может обеспечить безопасность, надежность и стоимость жизненного цикла подземных установок.
Подземные кабельные трассы могут оставаться влажными еще долгое время после высыхания поверхности. Высокий уровень грунтовых вод может привести к тому, что кабели, прокладываемые напрямую, будут окружены влажной почвой, а сильный дождь может заполнить кабельные траншеи, люки или каналы воздуховодов. Даже закрытые кабелепроводы не являются автоматически безопасными, поскольку вода может проникнуть через отверстия, плохую герметизацию или поврежденные участки и оставаться внутри в течение длительного времени.
Проблемы с влажностью часто начинаются с небольшого дефекта. Радиальное проникновение воды происходит, когда вода проникает внутрь через трещины, проколы, порезы оболочки или разрушенные внешние слои. Кабель может выглядеть исправным снаружи, но одна поврежденная секция может позволить влаге достичь изоляционных экранов, металлических компонентов или других чувствительных слоев.
Продольное движение воды создает более широкий риск. После того, как вода попадает в одну точку, она может перемещаться по длине кабеля, если кабель не содержит подходящих водоблокирующих материалов. Это означает, что местное повреждение оболочки, плохое соединение или незагерметизированный конец кабеля могут создать проблему за пределами исходной точки входа. По этой причине при проектировании подземного кабеля необходимо учитывать как проникновение воды, так и миграцию воды.
Повреждения, связанные с водой, не всегда приводят к немедленному отключению электроэнергии. Ухудшение изоляции, коррозия металлических частей, ток утечки, снижение диэлектрической прочности и риск частичного разряда могут развиваться постепенно. К тому времени, когда неисправность становится видимой, кабельная система уже может потребовать сложного тестирования, определения места неисправности, раскопок или замены.
Изоляция из сшитого полиэтилена широко ценится в силовых кабелях, но она по-прежнему нуждается в защите от длительного воздействия влаги. Водяное древообразование — это известное явление старения полимерной изоляции, при котором влага и электрическое напряжение со временем могут способствовать развитию древовидной деградации. Водонепроницаемая конструкция помогает снизить этот риск, ограничивая условия влажности, которые способствуют развитию таких механизмов старения.

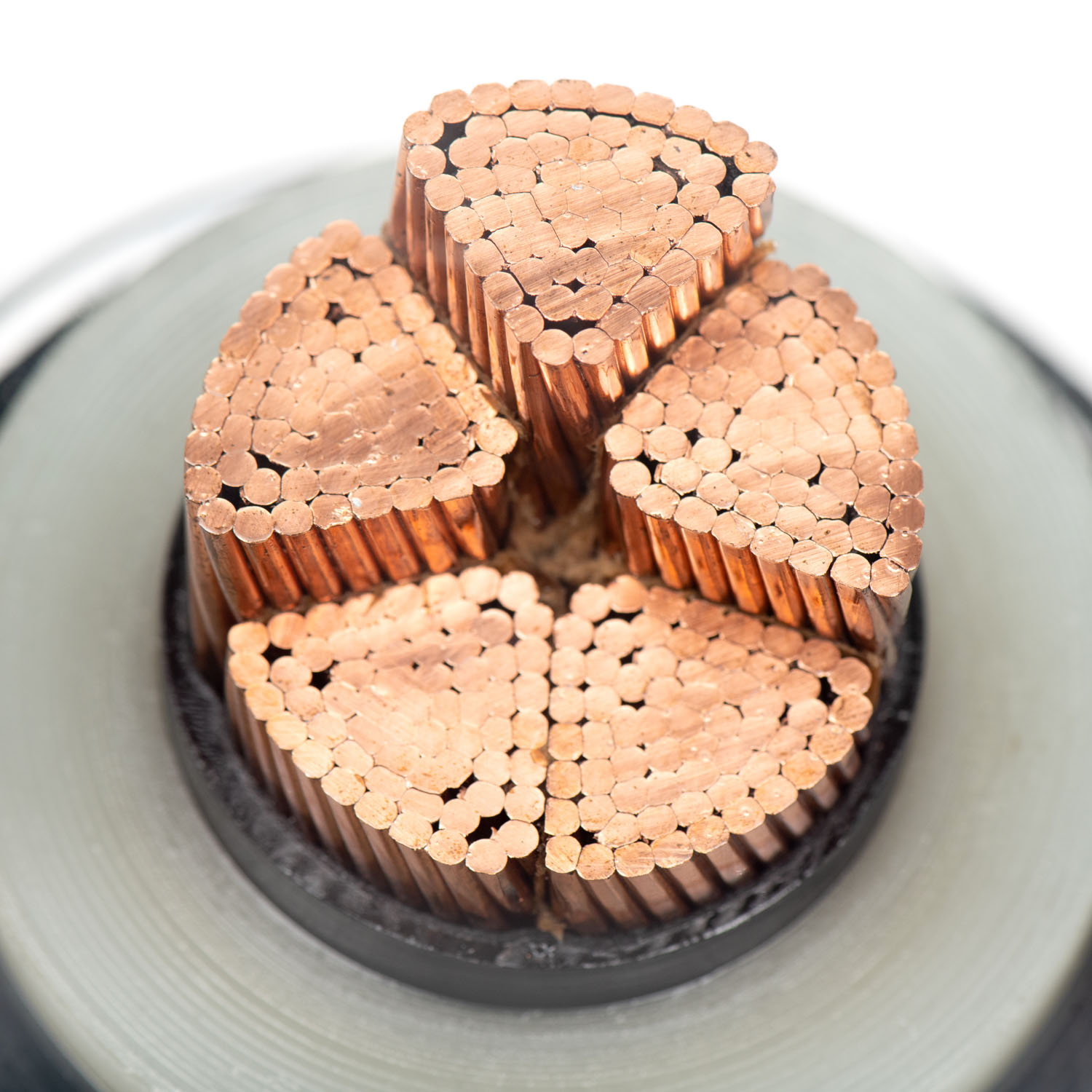

Надежность подземного водонепроницаемого кабеля зависит от всей конструкции, а не только от толщины внешней оболочки. По проводнику проходит ток, а изоляция из сшитого полиэтилена обеспечивает электрическую прочность и термическую стабильность. Металлические экраны или оболочки вокруг изоляции помогают контролировать электрическое напряжение и обеспечивают безопасную работу системы. Внутренняя и внешняя оболочка защищают от воздействия окружающей среды, а дополнительная броня может повысить устойчивость к давлению почвы, грызунам, ударам и случайным повреждениям при копании.
Водоблокирующий слой особенно важен на влажных подземных трассах. Прочная внешняя оболочка защищает от влаги, а внутренние водоблокирующие материалы помогают предотвратить повреждение, если вода проникнет через щель или шов. Без этой внутренней защиты вода может продолжать распространяться по длине кабеля. Настоящая подземная водонепроницаемость зависит от того, как эти слои работают вместе.
Кабельный слой или элемент | Основная функция под землей | Почему это важно на мокрых маршрутах |

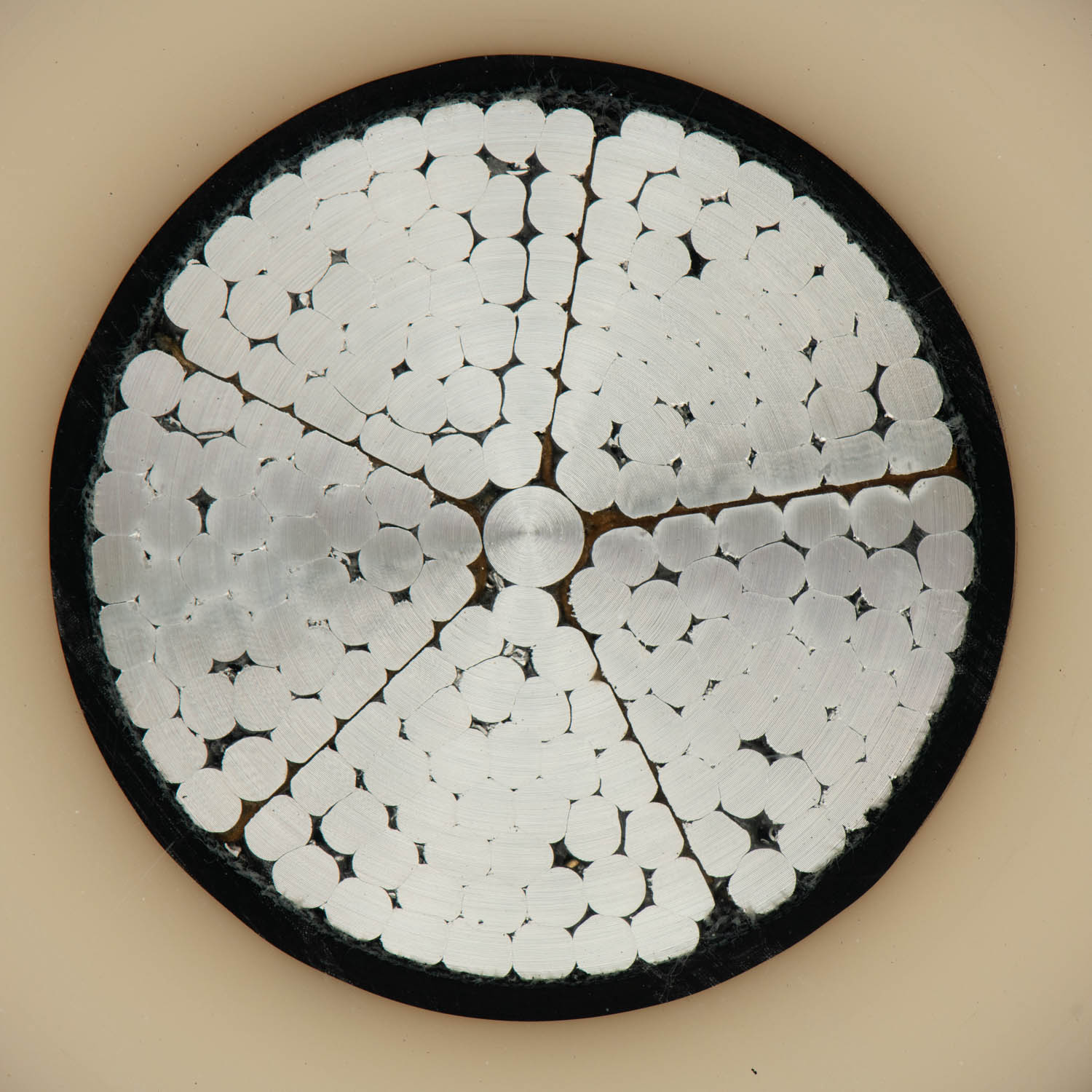

Conductor | Проводит электрический ток по маршруту | Варианты из меди и алюминия помогают сбалансировать проводимость, вес и стоимость проекта. |
Изоляция из сшитого полиэтилена | Обеспечивает электрическую прочность и термическую стабильность. | Помогает поддерживать производительность при высоком напряжении в условиях постоянной рабочей нагрузки. |
Металлический экран или оболочка | Контролирует электрическое напряжение и поддерживает защиту системы | Добавляет устойчивости системе изоляции на сложных маршрутах. |
Внутренняя и внешняя оболочка | Защищает от влаги почвы, химикатов и внешнего воздействия. | Формирует первый экологический барьер против подземных условий |
Продольный водоблокирующий слой | Ограничивает движение воды по длине кабеля | Помогает предотвратить превращение локального нарушения в более широкую проблему кабельной системы. |
Дополнительная броня | Добавляет механическую защиту | Полезно там, где давление почвы, грызуны, удары или случайное выкапывание могут повредить кабель. |
Радиальная защита от воды помогает предотвратить попадание влаги внутрь через стенку кабеля. Это может включать влагостойкие оболочки, металлические барьеры, ламинированные слои или другие варианты конструкции, которые защищают изоляционную систему от внешней воды. Продольная защита от воды выполняет другую роль: она помогает предотвратить перемещение воды по кабелю после его попадания.
Распространенные методы гидроизоляции включают набухающие ленты, гели, порошки, пряжу и другие материалы, которые расширяются или сопротивляются движению влаги. Эти функции особенно полезны на заболоченных территориях, участках пересечения рек, при установке воздуховодов, которые могут затопить, и в районах с высоким уровнем грунтовых вод. Базовой влагостойкости может быть достаточно для некоторых контролируемых сред, но подземные трассы электропередачи часто нуждаются в более сильной защите, поскольку к неисправностям труднее получить доступ, а их ремонт обходится дороже.

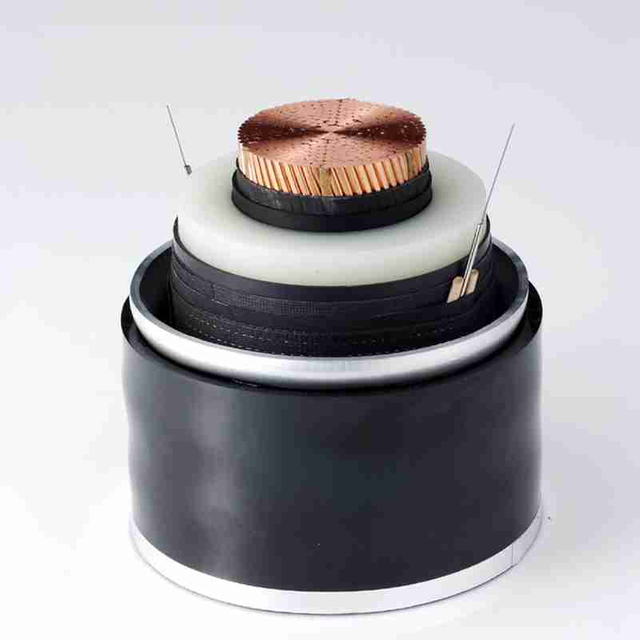

Водонепроницаемый силовой кабель с изоляцией из сшитого полиэтилена 76 кВ от компании 4E является подходящим примером высоковольтных водонепроницаемых силовых кабелей, предназначенных для сложных условий передачи энергии. Кабель доступен с медными или алюминиевыми жилами, изоляцией из сшитого полиэтилена, гофрированной алюминиевой оболочкой, версиями с оболочкой из ПВХ или полиэтилена, а также продольной водонепроницаемой конфигурацией. Варианты подземного использования включают прямое захоронение или установку воздуховодов на заболоченных территориях, на переправах через реки и в районах с высоким уровнем грунтовых вод.
Отказы подземных кабелей редко являются простыми событиями технического обслуживания. Обнаружение неисправности требует времени, и пораженный участок может находиться под почвой, тротуаром, бетоном, воздуховодами или инфраструктурой объекта. Раскопки могут прервать работу объекта, создать угрозу безопасности и потребовать координации со строительными работами, коммунальными службами или руководителями объектов. Даже после того, как кабель оголен, его замена или ремонт соединений могут оказаться трудоемкими.
Водонепроницаемые силовые кабели помогают снизить эти риски, устраняя влагу до того, как она станет причиной неисправности. Ограничение проникновения воды защищает изоляцию, металлические экраны и системы проводов от условий, которые ускоряют старение или выход из строя. Ценность жизненного цикла особенно очевидна на маршрутах, где доступ ограничен, поскольку предотвращение сбоя обычно более экономично, чем его поиск и ремонт после прерывания обслуживания.
Поврежденные влагой силовые кабели могут создать угрозу безопасности, а также проблемы в эксплуатации. Вода внутри или вокруг уязвимых компонентов кабеля может привести к короткому замыканию, перегреву, образованию электрической дуги, опасности поражения электрическим током и повреждению подключенного оборудования. В установках с высоким напряжением или высокой нагрузкой эти риски могут повлиять не только на сам кабель, но и на трансформаторы, распределительные устройства, системы защиты и последующие операции.
Объектам с влажными или затопленными маршрутами необходимы кабельные системы, обеспечивающие стабильное распределение энергии в реальных условиях. Промышленные предприятия, коммунальные подстанции, коммерческие кампусы, системы метро и туннелей, фермы, использующие возобновляемые источники энергии, и подземные распределительные сети — все они зависят от предсказуемой подачи электроэнергии. Водонепроницаемые силовые кабели обеспечивают дополнительный уровень надежности там, где вероятно воздействие влаги, а прерывание обслуживания может оказаться дорогостоящим.
Выбор кабеля следует начинать с маршрута, а не с названия каталога. Маршрут прямого захоронения в обычной почве может потребовать другой оболочки, брони и водоблокирующей конструкции, чем установка воздуховода, который затопляется после ураганов. Водно-болотные угодья и участки, пересекающие реки, требуют более высокой устойчивости к длительному воздействию влаги, в то время как промышленные объекты могут добавлять к проектным требованиям химическое воздействие, вибрацию или механическое воздействие.
Номинальное напряжение само по себе не определяет, подходит ли кабель для подземной влажной эксплуатации. Покупатели должны оценить номинальное напряжение, допустимую нагрузку по току, характеристики изоляции из сшитого полиэтилена, материал проводника, конструкцию металлического экрана или оболочки, требования к броне и пригодность материалов оболочки из полиэтилена, ПВХ или безгалогенных материалов. Состояние почвы, рабочая температура, глубина установки и возможное затопление также должны быть частью анализа технических характеристик.
Компактный контрольный список выбора может помочь предотвратить дорогостоящие ошибки:
● Является ли маршрут прямым захоронением, воздуховодом, туннелем или примыкает к воде?
● Является ли наводнение случайным, сезонным или постоянным?
● Требуется ли продольная гидроизоляция кабеля?
● Требуется ли радиальная защита от воды от повреждения оболочки?
● Следует ли использовать броню из-за давления почвы, грызунов или риска копания?
● Рассчитаны ли соединения и заделки на условия влажной подземной эксплуатации?
● Соответствует ли материал оболочки требованиям по защите от загрязнений, химикатов, УФ-излучения и пожарной безопасности?
● Разрешен ли кабель для предполагаемого метода установки?
Использование на открытом воздухе не всегда означает использование под землей. Воздушный силовой кабель ABC компании 4E предназначен для воздушной проводки с изоляцией из сшитого полиэтилена или полиэтилена и материалами, стабилизированными УФ-излучением, для прокладки над головой. Он относится к подвесной прокладке, а не к подземной прокладке, даже при наличии кабелепровода.
Это различие важно для отделов закупок и инженеров. Кабель может противостоять солнечному свету, ветру и общему воздействию окружающей среды, но при этом ему не хватает структуры оболочки, водоблокирующей конструкции и механической защиты, необходимой для подземной эксплуатации. Замена воздушного кабеля на подземную прокладку может снизить первоначальные затраты, но может создать долгосрочные риски для надежности и безопасности. Водонепроницаемые силовые кабели следует выбирать в соответствии с условиями установки, для которых они предназначены, а не только по напряжению или долговечности на открытом воздухе.
Многие проблемы с подземными водами начинаются в точках подключения, а не через тело кабеля. Соединения, концевые заделки и концы кабелей уязвимы, поскольку они нарушают конструкцию кабеля, изготовленную на заводе. Если герметизация плохая, вода может попасть во время хранения, установки, затопления или длительной эксплуатации.
Совместимые водонепроницаемые соединения следует выбирать в соответствии с типом кабеля и классом напряжения. Концы кабелей должны быть герметизированы во время хранения и перед установкой, особенно во влажных местах. Монтажникам следует избегать оставлять обрезанные концы открытыми в траншеях или воздуховодах, а качество заделки следует проверять перед подачей питания. Прочный кабель все равно может работать плохо, если аксессуары не соответствуют тому же стандарту водонепроницаемости.
Водонепроницаемые слои могут быть нарушены во время установки. Чрезмерное натяжение может повредить оболочку или внутренние слои, а резкие изгибы могут вызвать нагрузку на изоляцию и экраны. Истирание во время протягивания воздуховода, грубая засыпка, случайные порезы и удары инструментов или камней могут создать места проникновения воды.
Необходимо внимательно следовать рекомендациям по установке, включая ограничения по радиусу изгиба. Для водонепроницаемого кабеля из сшитого полиэтилена на напряжение 76 кВ этого типа типичный минимальный радиус изгиба может различаться для небронированных и бронированных конструкций, поэтому монтажникам следует подтвердить требуемые пределы манипуляций перед протягиванием или засыпкой. Эти сведения не являются второстепенными замечаниями по обращению; они помогают сохранить структуру кабеля, что обеспечивает водонепроницаемость под землей.
Водонепроницаемая кабельная система по-прежнему должна поддерживаться хорошей практикой на объекте. Трассы воздуховодов, кабельные ямы и траншеи следует проверять после сильного дождя, особенно в районах с неоднократными наводнениями. Там, где это возможно, следует поддерживать дренаж, а бригады на объекте должны документировать участки маршрута, на которых наблюдается стоячая вода.
Подземные кабельные трассы сталкиваются с рисками влаги, которые легко не заметить: от грунтовых вод и затопленных каналов до поврежденных оболочек и плохо герметизированных соединений. Выбор водонепроницаемых силовых кабелей с подходящей изоляцией, материалами оболочки, водонепроницаемой конструкцией и механической защитой помогает уменьшить количество скрытых неисправностей, повысить безопасность и поддерживать более надежное распределение электроэнергии с течением времени.
Компания East Energy Electrical Engineering Co., Ltd. предлагает варианты водонепроницаемых силовых кабелей из сшитого полиэтилена для сложных подземных работ, где важны влагостойкость и стабильная передача. Для проектов, включающих влажную почву, воздуховоды или трассы с высоким уровнем грунтовых вод, согласование конструкции кабеля с условиями площадки является практическим шагом, обеспечивающим долгосрочную работу.
О: Да, но только в том случае, если кабель рассчитан на прямое захоронение или указанный метод подземной прокладки. Кабель для влажной прокладки и кабель для прямой прокладки не всегда взаимозаменяемы.
О: Вода может разъедать металлические детали, ослаблять изоляцию, снижать электрическую прочность и повышать риск коротких замыканий или скрытых неисправностей в подземных электрических системах.
Ответ: Водостойкие кабели выдерживают воздействие влаги, в то время как водонепроницаемые конструкции кабелей созданы для более сложных влажных условий, часто с использованием более прочной оболочки и водоблокирующих слоев.
О: Не всегда. Некоторые кабели для прямой прокладки рассчитаны на воздействие почвы и влаги, в то время как другие типы кабелей требуют кабелепровода или дополнительной механической защиты.
A: Проверьте номинальное напряжение, метод установки, влажность почвы, риск затопления, материал оболочки, требования к броне, а также необходимость радиальной или продольной гидроизоляции.
Ответ: Нет. Устойчивость к погодным условиям на открытом воздухе не означает автоматически пригодность для захоронения. Подземные трассы требуют конструкции кабеля, рассчитанной на контакт с почвой, влажность и механические нагрузки.
