Выбор правильного номинала трансформатора — это важный баланс между первоначальными капитальными затратами и долгосрочной эксплуатационной надежностью. Вы должны соблюдать этот тщательный баланс в каждом проекте. Превышение габаритов приводит к расточительству бюджета из-за потерь энергии в режиме ожидания и увеличения физических последствий. И наоборот, занижение размеров грозит катастрофическим сбоем, нарушением норм и серьезным простоем объекта. Мы знаем, что вам нужна точная номинальная мощность трансформатора для коммерческих зданий, чтобы избежать этих ежедневных ошибок.
В этом руководстве описаны стандартные структуры, необходимые расчеты и критерии соответствия для окончательной доработки вашей спецификации. Уточним стандартные коммерческие требования. Вы узнаете, как согласовать математические нагрузки с практическими ограничениями поставщиков. Наконец, мы предоставляем точные шаги, которые вам нужно предпринять, чтобы уверенно перейти к закупкам, не сомневаясь в выборе размеров.
Основывайте свою спецификацию кВА на тщательном расчете электрической нагрузки, включая стандартные коэффициенты нагрузки и запасы безопасности при постоянной нагрузке (например, правило 125%).
Всегда округляйте расчетную нагрузку до следующего стандартного, имеющегося в продаже номинала в кВА, чтобы обеспечить осуществимость закупки и достаточную мощность трансформатора.
Для внутреннего коммерческого применения трансформаторы сухого типа обычно являются отраслевым стандартом из-за соблюдения требований пожарной безопасности и меньших требований к техническому обслуживанию.
Помимо электрических показателей, при выборе поставщика необходимо учитывать физическую площадь, время выполнения заказа и соответствие эффективности DOE 2016.
Выбор правильного оборудования выходит далеко за рамки простой математики. Выбранная вами мощность определяет, насколько бесперебойно будет работать ваше предприятие. Это также напрямую влияет на ваш первоначальный капитальный бюджет.
Недостаточный потенциал создает суровые оперативные реалии. Когда вы занижаете мощность устройства, оно постоянно работает вблизи своих тепловых пределов или превышает их. Это вызывает сильный перегрев катушек. Перегрев приводит к ускоренной деградации изоляции, что значительно сокращает срок службы оборудования. Кроме того, перегруженные агрегаты страдают от недопустимых падений напряжения в часы пик. Эти падения напряжения могут повредить чувствительные серверы, системы освещения и элементы управления HVAC. В крайних случаях агрегаты недостаточного размера создают серьезную опасность пожара для всей конструкции.
Инженеры часто попадают в ловушку чрезмерной подготовки к будущему. Они указывают массивные агрегаты на тот случай, если позже к зданию добавятся дополнительные нагрузки. Значительное превышение размеров приводит к полной потере капитальных затрат. Это требует более высоких требований к физическому пространству в тесных электрических помещениях. Большие устройства также генерируют повышенные пусковые токи при включении питания. Эти скачки тока часто неожиданно приводят в действие выключатели, расположенные выше по течению. Кроме того, негабаритные агрегаты страдают от постоянных потерь энергии в активной зоне. Ядро потребляет электроэнергию, даже когда здание пустует, тратя дорогую энергию круглосуточно и без выходных.
Как определить успешную спецификацию? Успешная спецификация без каких-либо компромиссов соответствует текущим требованиям NEC (Национального электротехнического кодекса). Он легко вмещает запланированное в будущем расширение на 10–20%. Важно отметить, что он идеально соответствует стандартным производственным размерам. Выбор стандартных размеров поможет вам минимизировать затраты на индивидуальное проектирование и избежать серьезных задержек с закупками.
Вы не можете угадать требования к мощности вашего объекта. Вы должны основывать свою спецификацию на строгом расчете электрической нагрузки . Эта математическая основа предотвращает дорогостоящие ошибки.
Во-первых, вы должны подтвердить как первичное (питание), так и вторичное (нагрузка) напряжения. Коммерческие здания обычно получают электроэнергию высокого напряжения. Возможно, вам придется перейти от трехфазного источника питания 480 В к системе 208Y/120 В. Система 208Y/120 В питает стандартные настенные розетки и офисное освещение. Несоответствующее напряжение сделает ваше новое устройство совершенно бесполезным. Всегда проверяйте номера коммунальных услуг, прежде чем приступать к каким-либо математическим расчетам.
Мы используем специальные математические методы для определения базовой мощности. Вам необходимо рассчитать полную мощность в киловольт-амперах (кВА). Используйте эти стандартные формулы:
Однофазная формула: кВА = (Вольты × Амперы) / 1000.
Трехфазная формула: кВА = (Вольт × Ампер × 1,732) / 1000.
Например, трехфазная система, обеспечивающая напряжение 480 В и силу тока 100 А, требует примерно 83 кВА. Вы просто умножаете 480 на 100, затем на 1,732 и делите на 1000.
Вы должны разделить нагрузку на здание на две отдельные категории. Во-первых, определите постоянные нагрузки. Эти нагрузки работают постоянно в течение трех и более часов. Офисное освещение и серверные стойки представляют собой типичную постоянную нагрузку. NEC требует, чтобы номинальная мощность составляла 125 % при длительных нагрузках, чтобы предотвратить тепловой сбой. Далее определите непостоянные нагрузки. В эту группу попадают приборы для комнаты отдыха и некоторые двигатели. Они не требуют такого же агрессивного запаса прочности.
Коммерческие объекты в значительной степени полагаются на факторы разнообразия. Не каждый блок HVAC, цепь освещения и серверная стойка будут потреблять пиковый ток одновременно. Коэффициенты спроса позволяют снизить общую расчетную нагрузку на основе реалистичных моделей использования. В большом офисном здании редко используются все устройства одновременно. Применение правильных коэффициентов спроса позволит вашим расчетам быть основанными на реальности. Это напрямую убережет вас от попадания в ловушку завышения размеров, о которой говорилось ранее.
Ваши математические расчеты редко приводят к идеально круглому числу. Вы должны скорректировать свои окончательные цифры, чтобы они соответствовали тому, что на самом деле создают производители. Этот шаг гарантирует жизнеспособную трансформаторную мощность для вашего проекта.
Нестандартные размеры кВА требуют огромных надбавок к цене. Они также страдают от болезненно долгих сроков выполнения заказов. После того, как вы рассчитаете минимально необходимую кВА, вам необходимо округлить ее в большую сторону. Всегда переходите к следующему стандартному размеру. Если ваш расчет предполагает мощность 92 кВА, вы никогда не заказываете специальный блок мощностью 92 кВА. Вы округляете до ближайшего стандартного заводского номинала.
Производители производят специальные базовые размеры для коммерческого рынка. Соблюдение этих размеров обеспечивает конкурентоспособные цены. Это также гарантирует более легкую замену в случае неисправности. Стандартные номинальные значения кВА включают:
15 кВА
30 кВА
45 кВА
75 кВА
112,5 кВА
150 кВА
225 кВА
300 кВА
500 кВА
В нашем предыдущем примере мы рассчитали 83 кВА. Естественно, вы округлите это значение до стандартного блока мощностью 112,5 кВА.
Использование зданий меняется с течением времени. Арендаторы добавляют больше компьютеров, более мощное охлаждение и сложное оборудование. Мы рекомендуем научно обоснованное руководство для будущего. Вы должны оставить запас в 20-25% для ожидаемого роста мощности здания. Этот конкретный диапазон эффективно справляется с нагрузкой новых арендаторов. Важно отметить, что маржа в 25% не толкает вас в опасную ловушку завышения размеров. Он представляет собой идеальную середину между безопасностью и эффективностью.
Физическая среда диктует ваш технологический выбор. Вы должны сделать выбор между конструкциями сухого типа и конструкциями с жидкостным наполнением, исходя из местоположения и правил безопасности. Этот выбор составляет основу успешного выбора строительного трансформатора..

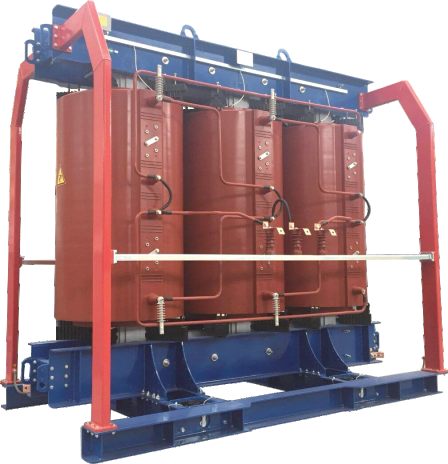

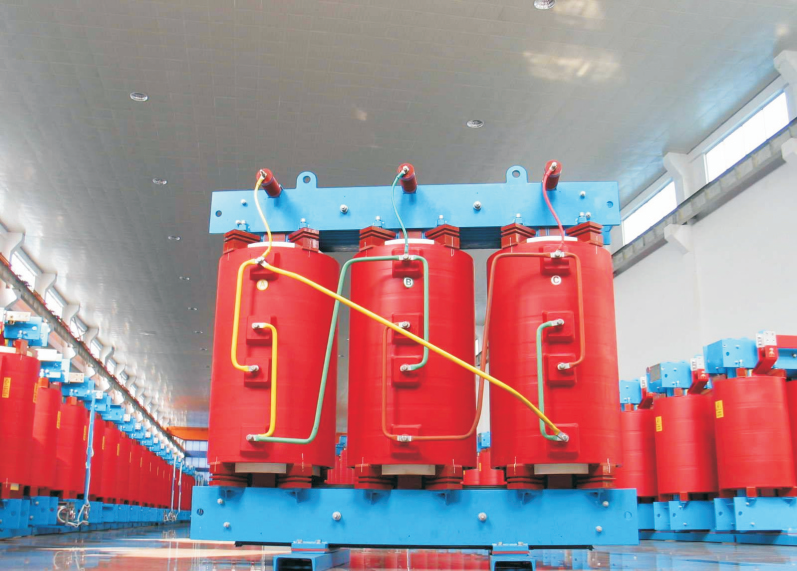

Трансформаторы сухого типа служат абсолютным стандартом для внутренних коммерческих помещений. Они охлаждают свои внутренние катушки, используя окружающий воздух вместо грязных жидкостей. Мы уделяем им особое внимание, поскольку они обеспечивают превосходный профиль безопасности. Они несут очень низкий пожароопасность, чего требуют строительные нормы и правила для установки внутри помещений. Они также обеспечивают строгое соблюдение экологических требований. Вы никогда не будете беспокоиться о том, что утечки токсичной диэлектрической жидкости разрушат ваше предприятие. Кроме того, агрегаты сухого типа обеспечивают простоту обслуживания. Менеджеры объектов просто периодически пылесосят вентиляционные отверстия.
Мы подбираем агрегаты с жидкостным наполнением для особо специфических крайних случаев. Обычно их можно увидеть на наружных подстанциях большой мощности. Они обслуживают огромные промышленные парки или обширные коммерческие кампусы. Для охлаждения используют минеральное масло или синтетические жидкости. Это обеспечивает превосходную охлаждающую способность и исключительную долговечность при тяжелых нагрузках. Однако они требуют дорогостоящей инфраструктуры сдерживания. Если резервуар разорвется, вам понадобятся бетонные водосборники, чтобы предотвратить загрязнение окружающей среды.
Сравнение: сухого типа и жидкостного наполнения
Особенность | Сухой тип | Заполненный жидкостью |
|---|---|---|
Основное приложение | Крытые коммерческие здания | Наружные подстанции / промышленные |
Охлаждающая среда | Окружающий воздух | Минеральное масло или синтетическая жидкость |
Пожарный риск | Очень низкий | Умеренный (требуется смягчение последствий) |
Необходимость технического обслуживания | Минимальный (очистка вентиляционных отверстий) | Высокий (тестирование жидкости и проверка на утечку) |
Требуется сдерживание | Никто | Бетонные водосборники/бермы |
Вы должны подключить физическую среду к соответствующим номиналам корпуса NEMA. Корпус защищает внутренние катушки от пыли, воды и мусора. Для чистых электрических помещений с кондиционированием воздуха идеально подходят классы NEMA 1 или 2. NEMA 2 обеспечивает базовую защиту от капель. Если вы устанавливаете устройство на открытом воздухе, вам необходимо обновить корпус. NEMA 3R представляет собой стандарт для использования на открытом воздухе. NEMA 3R также защищает устройства, расположенные рядом со спринклерными системами внутри помещений. Он эффективно отталкивает падающую воду и дождь.
Ваша техническая спецификация ничего не значит, если вы выберете ненадежного поставщика. Этап закупок требует тщательной проверки. Вы должны смотреть далеко за рамки основных электрических параметров.
Никогда не приобретайте несертифицированное оборудование. Вы должны настаивать на проверке стандартов энергоэффективности Министерства энергетики США 2016 года. Министерство энергетики требует соблюдения этих правил для сокращения ненужных потерь в активной зоне. Современные агрегаты должны соответствовать строгим целевым показателям эффективности при частичных нагрузках. Вам также нужны проверенные списки UL. Местные инспекторы по электротехнике проверяют наличие этикеток UL, прежде чем одобрить ваш проект. Наконец, проверьте протоколы тестирования IEEE/ANSI. Эти протоколы доказывают, что устройство может выдерживать короткие замыкания и скачки напряжения.
В сфере коммерческой недвижимости большое внимание уделяется арендуемым площадям. Владельцы зданий сокращают электрические помещения, чтобы максимально увеличить арендуемую площадь. Это создает суровую реальность реализации. Выбранное вами устройство должно физически вписываться в отведенное место. Во время установки он также должен проходить через стандартные дверные проемы и грузовые лифты. Проверка веса остается критически важной. Полы старых зданий могут не выдержать массивный блок из железа и меди мощностью 500 кВА. Всегда проверяйте габаритные чертежи перед оформлением заказа на поставку.
Нехватка трансформаторов остается известным узким местом в современных графиках коммерческого строительства. Покупатели должны оценивать поставщиков на основе фактического наличия запасов. Запросите у поставщиков гарантированные сроки доставки в письменной форме. Более дешевая единица ничего не значит, если она прибудет с опозданием на три месяца. Поздние поставки тормозят строительство, задерживают заселение арендаторов и нарушают контракты. Отдавайте предпочтение поставщикам, которые поддерживают надежные региональные запасы.
Определите стандартные гарантийные ожидания на раннем этапе обсуждения. Годовая гарантия представляет собой минимум. Производители премиум-класса часто предлагают расширенное многолетнее покрытие. Вы также должны взвесить ценность послепродажной технической поддержки. Устранение неполадок при установке может сэкономить дни работы подрядчика. Отзывчивый поставщик поможет вашим электрикам немедленно решить проблемы с заземлением или вибрацией.
Выбор трансформатора требует баланса между строгими математическими нагрузками и практическими реалиями закупок. Вы должны точно рассчитать потребляемую мощность усилителя и применить соответствующие коэффициенты потребления. Затем вы сопоставляете эти цифры со стандартными коммерческими размерами и ограничениями по занимаемой площади. Не угадывайте запасы мощности. Избегайте опасностей, связанных с недостаточным размером, и финансовых потерь, связанных с слишком большим превышением размера.
Ваш следующий шаг требует решительных действий. Мы рекомендуем вам просмотреть однолинейную схему вашего предприятия вместе с лицензированным инженером-электриком. Подтвердите свои первичные напряжения и требования к постоянной нагрузке. Как только вы закончите расчеты, свяжитесь со своим специальным отделом продаж. Поделитесь своими расчетными значениями кВА, чтобы запросить точную спецификацию и официальное ценовое предложение.
Ответ: Отдельный блок становится необходимым, когда нагрузка здания значительно превышает стандартные нормы энергоснабжения. Он также понадобится вам, когда въезжают специализированные арендаторы с высокой доходностью. Примерами могут служить арендаторы тяжелого производства или крупные центры обработки данных. Этим арендаторам требуется специальная изоляция или уникальные понижающие напряжения, которые стандартные уличные сети не могут обеспечить безопасно.
О: Да, но только на короткий период времени. Правила NEC устанавливают строгие температурные ограничения в зависимости от типов нагрузки. Непрерывные нагрузки — работающие в течение трех и более часов — требуют запаса номинальной мощности в 125 %. Постоянная работа устройства на 100% мощности приводит к сильному перегреву. Это разрушает внутреннюю изоляцию катушки и может привести к преждевременному выходу из строя.
Ответ: Недостаток размеров немедленно приводит к операционному хаосу. Вы будете постоянно сталкиваться с отключением автоматических выключателей из-за чрезмерного потребления тока. На вашем предприятии могут возникнуть серьезные перепады напряжения, которые повредят чувствительную электронику и компьютеры. В конечном итоге постоянные перегрузки приводят к критическому тепловому отказу. Устройство перегреется, разрушит изоляцию и может стать причиной пожара на объекте.
