Сложные электротехнические проекты часто создают вопросы о кабелях, на которые не может ответить стандартный выбор каталога. Номинальное напряжение, токовая нагрузка, маршрут установки, воздействие влаги, механическая защита, документация и планирование доставки — все это влияет на безопасную работу Кабель, который по базовой спецификации выглядит подходящим, все равно может вызывать задержки, если его трудно тянуть, он плохо сочетается с аксессуарами или не предназначен для реальной среды. силового кабеля после его прибытия на объект.
Получение индивидуального решения означает превращение условий площадки в четкое техническое требование еще до начала закупок. Правильный подход помогает командам выбрать подходящую конструкцию, избежать завышенных или заниженных спецификаций и запросить у поставщика обратную связь, которая полезна не только по цене.
Краткое описание надежного кабеля начинается с электрической системы, а не со страницы каталога. Команда проекта должна подтвердить напряжение системы, номинальный ток, ожидаемый профиль нагрузки, условия короткого замыкания, рабочий режим и запас на будущее расширение. Напряжение влияет на уровень изоляции, требования к испытаниям и совместимость системы, тогда как ток влияет на размер проводника, нагрев, потери и долговременное старение. Силовой кабель, выбранный без этих данных, может показаться приемлемым на бумаге, но не соответствовать фактической рабочей нагрузке.
Проекты среднего напряжения требуют особого внимания, поскольку их требования находятся между обычной проводкой низкого напряжения и проектированием передачи высокого напряжения. МЭК 60502-2 определяет требования к конструкции, размерам и испытаниям силовых кабелей с экструдированной твердой изоляцией от 6 до 30 кВ для стационарных установок, таких как распределительные сети и промышленные установки. Этот стандартный контекст помогает объяснить, почему класс напряжения должен быть четко определен до обсуждения конструкции, аксессуаров и документации.
Маршрут установки может изменить выбор кабеля так же, как и электрическую нагрузку. Линия, проходящая через кабельную траншею, воздуховод, туннель, лоток, систему кронштейнов, путь прямого захоронения или переход из внутреннего помещения в наружное, сталкивается с различными механическими нагрузками и воздействиями окружающей среды. Ограниченное пространство для прокладки также влияет на диаметр кабеля, радиус изгиба, натяжение и последовательность установки. Подходящий силовой кабель должен соответствовать маршруту как физически, так и электрически.
Карта маршрута должна включать общую длину, перепады высот, точки поворота, расположение стыков, направление тяги и доступное пространство для барабанов и оборудования. Длинные маршруты могут потребовать тщательного планирования барабанов, чтобы уменьшить количество ненужных соединений, а крутые повороты могут исключить использование слишком жестких или тяжелых конструкций. Если не проконсультироваться с монтажной бригадой заранее, установка технически правильного кабеля все равно может оказаться трудной, медленной или дорогостоящей.
Экологический риск должен быть определен до выбора защитных слоев. На конструкцию кабеля влияют влага, грунтовые воды, давление почвы, механическое воздействие, ультрафиолетовое излучение, химикаты, вибрация, грызуны и требования пожарной безопасности. Непосредственное захоронение может потребовать более сильной механической защиты, в то время как мокрые или подверженные воздействию воды маршруты могут потребовать водонепроницаемой конструкции, а не основной внешней оболочки. В суровых условиях простое увеличение размера проводника не устраняет повреждения оболочки, проникновение воды или напряжение при установке.
Вклад проекта | Вопросы для подтверждения перед выбором |
Электрические данные | Каковы номинальное напряжение, ток нагрузки, уровень короткого замыкания и будущие потребности в мощности? |
Маршрут установки | Будет ли кабель прокладываться в траншеях, каналах, лотках, туннелях, в прямом захоронении или в смешанных условиях? |
Экологические риски | Существует ли риск влажности, ультрафиолета, давления почвы, химического воздействия, вибрации или ударов? |
Требования соответствия | Какие требования IEC, BS, UL, проектные или местные требования применяются? |
Планирование доставки | Какая длина барабана, упаковка, график и условия хранения на месте необходимы? |
Как только условия проекта будут ясны, следующим шагом станет их воплощение в конструкции кабеля. Материал проводника является одним из первых решений. Медь обеспечивает высокую проводимость и компактные размеры, а алюминий позволяет снизить вес и стоимость материалов в подходящих конструкциях. Окончательный выбор должен учитывать текущую мощность, падение напряжения, метод подключения, механическое обращение и целевой бюджет проекта.

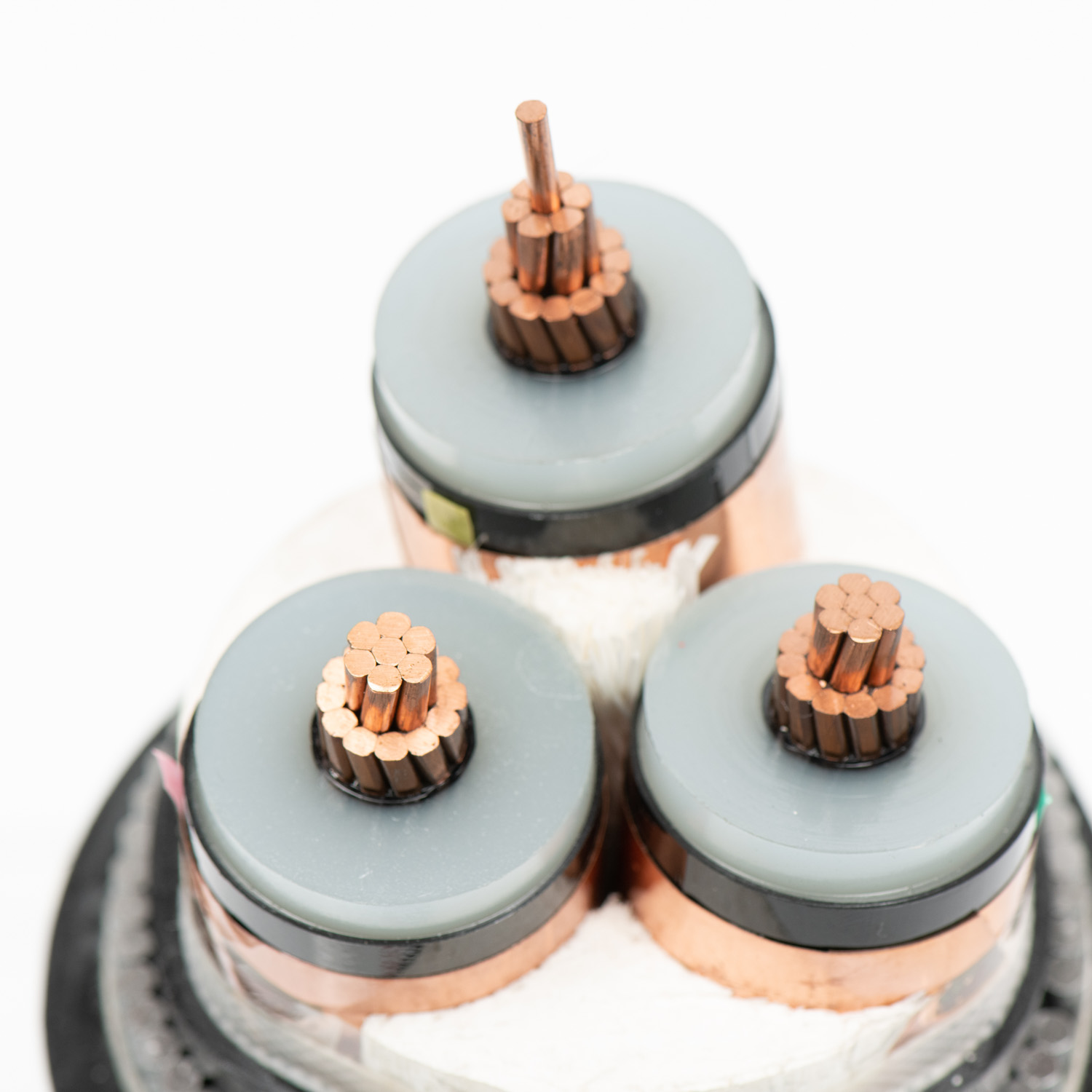

Выбор изоляции не менее важен и для силового кабеля среднего напряжения. Изоляция из сшитого полиэтилена широко используется в распределительных сетях среднего напряжения, поскольку она обеспечивает высокие диэлектрические характеристики и хорошую термическую стабильность для требовательных электрических сетей. Кабель среднего напряжения с изоляцией из сшитого полиэтилена компании 4E Energy сочетает в себе изоляцию из сшитого полиэтилена, внешнюю оболочку из ПВХ, медные или алюминиевые жилы и диапазон напряжения от 3,6 кВ до 35 кВ. Этот тип конструкции полезен, когда инженерам нужны практические варианты, а не расплывчатое название кабеля.
Бронирование следует рассматривать как решение, принимаемое на месте. Небронированный кабель допускается прокладывать в контролируемых внутренних трассах, каналах или защищенных кабельных лотках, где риск механического повреждения невелик. Бронированные конструкции становятся более актуальными там, где кабель может подвергаться давлению грунта, ударам, условиям прямого захоронения или сложной промышленной прокладке. Выбор защиты должен отражать фактический путь установки, а не общее предпочтение более тяжелого кабеля.
Гидроизоляция следует той же логике. Проект, подверженный воздействию грунтовых вод, влажных траншей, переходов на открытом воздухе или ненадежного дренажа, должен быть проверен на предмет водонепроницаемости и пригодности оболочки. Когда радиальное или продольное проникновение воды представляет собой реальный риск, конструкция кабеля должна включать барьеры или защитные конструкции, обеспечивающие долгосрочную надежность. Ассортимент кабелей среднего напряжения с изоляцией из сшитого полиэтилена среднего напряжения компании 4E Energy включает в себя армированные стальной лентой, армированные стальной проволокой, оболочкой из полиэтилена и ПВХ, а также комплексные конструкции с водонепроницаемым слоем, что дает проектным группам различные способы подбора защитных слоев в зависимости от условий на объекте.
Слабая спецификация создает очевидные риски: перегрев, напряжение изоляции, преждевременное старение, попадание воды, простои и угрозы безопасности. Менее очевидна цена чрезмерной спецификации. Кабель, который намного тяжелее, больше или более защищен, чем необходимо, может увеличить стоимость материала, потребовать более крупных лотков или каналов, усложнить протяжку и замедлить установку. Лучшее решение для силового кабеля – это не самое прочное из имеющихся; это тот, который соответствует электрическим нагрузкам, условиям площадки, методу установки и ожидаемому сроку службы с наименьшим количеством отходов, которых можно избежать.
Поставщик не может предоставить полезную техническую информацию, используя короткое сообщение, в котором говорится только «Цитата на кабель среднего напряжения». Запрос должен содержать достаточный контекст, чтобы поставщик мог проверить конструкцию, предложить альтернативы и выявить недостающую информацию. Многие запросы по проектам слишком быстро продвигаются в сторону сроков выполнения, цены или общей настройки, прежде чем техническая основа будет ясна. Более тщательный запрос помогает поставщику понять фактическое применение до начала ценового предложения.
Прежде чем запрашивать индивидуальное решение по силовому кабелю, подготовьте следующие данные:
● Номинальное напряжение, напряжение системы, номинальный ток, требования к короткому замыканию и будущий запас мощности.
● Предпочтительный материал проводника, количество жил, размер проводника, метод установки, длина трассы и требуемая длина барабана.
● Почва, вода, температура, УФ, химическое, механическое и противопожарное воздействие.
● Требуемые стандарты, протоколы испытаний, технические описания, чертежи, требования к упаковке, аксессуары, клеммы, соединения и график поставки.
Эта информация не обязательно должна быть идеальной до первого обсуждения. Четкого проекта достаточно, чтобы поставщик мог задать более правильные вопросы. Недостающие данные могут быть устранены до того, как предложение станет окончательной спецификацией.
Цена полезна только после того, как техническая база стабильна. Хороший ответ поставщика должен подтвердить, соответствует ли предлагаемая конструкция кабеля маршруту, условиям эксплуатации, методу прокладки, требованиям к аксессуарам и ограничениям на месте. Он также должен указывать на возможные риски, такие как чрезмерное натяжение, неправильный выбор оболочки, отсутствие гидроизоляции или несоответствие кабеля и метода заделки. 4E Energy поддерживает индивидуальные конфигурации для нужд конкретного проекта, что делает инженерную оценку более значимой, чем запрос только стандартного ценового предложения.
На странице продукта могут быть показаны базовые возможности, но для сложных проектов требуется нечто большее, чем просто описание модели. Поставщик должен быть в состоянии помочь в выборе класса напряжения, сравнении конструкций, рассмотрении применимых стандартов, подготовке протоколов испытаний, технических характеристик, чертежей, информации об упаковке и разрешительных документов. Для работ среднего напряжения документация может повлиять на одобрение консультанта, проверку коммунальными службами, таможенное оформление и утверждение внутренних закупок. Силовой кабель, который не может быть надлежащим образом задокументирован, может задержать реализацию проекта, даже если физический продукт подходит.
Кабель среднего напряжения с изоляцией из сшитого полиэтилена компании 4E Energy может быть изготовлен в соответствии с требованиями IEC, BS и UL. Это важно, когда проектным группам необходимо согласовать выбор кабеля с требованиями утверждения, тендерной документацией или местными электротехническими правилами. Вопрос, ориентированный на покупателя, заключается не в том, заявляет ли поставщик о качестве в целом. Более серьезный вопрос заключается в том, может ли поставщик предоставить документы, чертежи и технические детали, необходимые для конкретного этапа проекта.
Поставка кабеля должна соответствовать графику строительства. Время выполнения заказа, поэтапная доставка, упаковка, размер барабана, маркировка кабеля, хранение на объекте и координация с ходом установки — все это влияет на выполнение. Кабель, доставленный слишком рано, может оказаться в плохих условиях хранения, а кабель, доставленный слишком поздно, может задержать строительные работы, установку оборудования или подачу напряжения. Длина барабана, не учитывающая планирование маршрута, также может создавать ненужные соединения или проблемы с управлением.
Область оценки | Что проверить |
Технический ассортимент | Может ли поставщик поддержать необходимый класс напряжения и конструкцию? |
Поддержка настройки | Может ли команда проверить маршрут, окружающую среду, уровни защиты и аксессуары? |
Знание стандартов | Понятны ли требования IEC, BS, UL или требований конкретного проекта? |
Документация | Доступны ли технические описания, отчеты, чертежи и сведения об упаковке? |
Планирование доставки | Можно ли согласовать длину барабана, упаковку, маркировку и поэтапную доставку? |
Кабель является лишь частью электрической системы. Перед окончательным утверждением необходимо рассмотреть выводы, соединения, наконечники, заземление, кабельные вводы, интерфейсы распределительных устройств, соединения трансформаторов, лотки, воздуховоды и тяговое оборудование. Подходящий силовой кабель может по-прежнему создавать проблемы на объекте, если аксессуары выбраны поздно или если метод установки несовместим с конструкцией кабеля. Ранняя координация помогает предотвратить замены в последнюю минуту, которые ослабляют безопасность, надежность или контроль графика.
Перед утверждением закупки команда проекта должна сравнить окончательное предложение с чертежами, расчетами и условиями площадки. Обзор должен охватывать номинальное напряжение, материал проводника, размер проводника, изоляцию, оболочку, броню, водонепроницаемый слой, количество жил, применимые стандарты, длину, упаковку и условия поставки. Любые различия между техническими данными и требованиями проекта должны быть разъяснены до того, как будет опубликован заказ на поставку. Специально разработанная спецификация силового кабеля должна быть достаточно точной, чтобы группы проектирования, закупок и монтажа работали с одинаковыми ожиданиями.
Короткая проверка предварительного заказа может предотвратить дорогостоящие исправления в дальнейшем. Подтвердите модель кабеля, строительные слои, аксессуары, документы испытаний, маркировку, план барабанов и график поставки. Проверьте, можно ли на самом деле протягивать, прокладывать, заделывать, проверять и обслуживать предлагаемый кабель в условиях площадки. Окончательное одобрение должно закрыть технические пробелы, а не просто санкционировать расходы.
Планирование установки должно оставаться частью выбора кабеля до самого конца. Радиус изгиба, маршрут протягивания, глубина траншеи, заполнение воздуховода, расстояние между опорами, запасная длина, доступ для осмотра и планирование ремонта — все это может повлиять на долгосрочную надежность. Бригадам технического обслуживания может потребоваться доступ к соединениям, разъемам, чертежам маршрутов и запасной длине для будущих ремонтных работ. Решения, принятые перед заказом, часто определяют, будет ли установка проходить гладко, с задержкой или неоднократно пересматриваться на месте.
Индивидуальное решение по силовому кабелю работает лучше всего, когда электрические требования, условия установки, потребности в защите, аксессуары и планирование доставки рассматриваются как одна система. Четкие спецификации помогают командам избежать занижения размеров, ненужного завышения спецификаций, сложной установки и задержек с утверждением.
Компания East Energy Electrical Engineering Co., Ltd. поддерживает сложные электротехнические проекты, предлагая силовые кабели и соответствующие технические опции, подходящие для различных уровней напряжения, маршрутов установки и условий эксплуатации. Для инженеров и отделов закупок практическая ценность заключается в превращении деталей проекта в кабельное решение, которое безопаснее в установке, проще в координации и более надежно в эксплуатации.
О: Прежде чем выбирать конструкцию кабеля, подтвердите номинальное напряжение, ток нагрузки, маршрут установки, воздействие окружающей среды, стандарты, аксессуары и требования к доставке.
О: Напряжение влияет на уровень изоляции и необходимость тестирования, тогда как ток влияет на размер проводника, нагрев, падение напряжения и долгосрочную безопасность эксплуатации.
О: Бронированный кабель обычно рекомендуется использовать для прямого захоронения, при наличии риска механического воздействия, на маршрутах с высоким давлением или в промышленных условиях, где базовой защиты оболочки может быть недостаточно.
О: Маршрут влияет на радиус изгиба, натяжение, вес кабеля, планировку соединений, длину барабана и необходимость дополнительной защиты во время установки.
A: Отправьте напряжение, ток, предпочтения проводника, номер жилы, длину маршрута, метод установки, экологические риски, стандарты, аксессуары, документы и график доставки.
О: Подберите кабель в соответствии с фактическими электрическими нагрузками, рисками на месте и условиями установки вместо того, чтобы выбирать самый тяжелый или наиболее защищенный вариант по умолчанию.
