Меняющиеся требования к сетям теперь выталкивают устаревшие распределительные сети далеко за пределы их первоначальных проектных допусков. Быстрое внедрение распределенных энергетических ресурсов и инфраструктуры зарядки электромобилей создает беспрецедентную нестабильность. Коммунальные предприятия и управляющие предприятиями стоят перед трудным коммерческим выбором. Они могут проводить капиталоемкую модернизацию линий, например, полную замену проводников. В качестве альтернативы они могут внедрить локальное вмешательство в оборудование для обеспечения строгого соответствия ANSI C84.1.

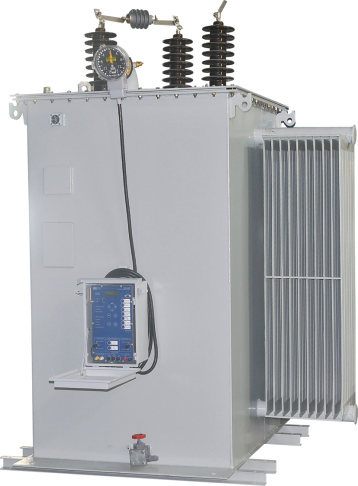

Ступенчатый регулятор напряжения предлагает точное и экономичное решение для целенаправленной стабилизации. Этот подход отличается от более широкого и менее детального контроля на уровне подстанции. В этой статье вы узнаете, когда и зачем использовать эти устройства. Мы рассмотрим технические триггеры, операционные преимущества и их сравнение с альтернативными мерами. Вы узнаете, как удачно расположенный ступенчатый стабилизатор напряжения для распределительных сетей эффективно и результативно решает проблемы качества электроэнергии в нисходящем направлении.
Ступенчатые регуляторы напряжения являются наиболее целесообразным коммерческим выбором, когда ухудшение напряжения происходит вдали от подстанции на длинных радиальных фидерах.
В отличие от батарей конденсаторов, которые управляют реактивной мощностью, SVR напрямую изменяют величину напряжения, что делает их превосходным решением для колебаний напряжения для активных, переключающихся нагрузок.
Современные закупки должны отдавать приоритет интеллекту контроллера (возможности двунаправленного потока энергии) над базовой механической надежностью из-за распределенной интеграции солнечной и ветровой энергии.
Основным риском внедрения остается механический износ переключателя ответвлений; Циклы технического обслуживания должны учитываться в долгосрочном оперативном планировании.
Сначала вы должны определить, когда уровни напряжения постоянно падают ниже допустимых пределов. Большинство нормативных рамок требуют, чтобы коммунальные предприятия поддерживали подачу в пределах ±5% от номинального напряжения. Серьезная деградация часто происходит в самом конце длинной очереди. Ранняя диагностика имеет решающее значение для эффективного контроля напряжения распределения . Когда нижестоящие узлы сообщают о хроническом пониженном напряжении, вам необходимы целенаправленные вмешательства.
Устройства РПН подстанции (LTC) обеспечивают централизованное регулирование. Они регулируют общее напряжение для всей фидерной линии. Однако они не могут решить локальные проблемы глубоко в очень разветвленных цепях. Если одна ветвь испытывает большую нагрузку, а другая остается легкой, централизованный LTC не сможет удовлетворить обе. Он представляет собой грубый инструмент. Повышение напряжения на подстанции может исправить тяжелую ветвь, но вызвать разрушительное перенапряжение на более легкой ветви.
Эта операционная реальность создает четкое экономическое обоснование. Плохое качество электроэнергии приводит к финансовым штрафам. Клиенты сталкиваются с повреждением оборудования и подают дорогостоящие претензии по ответственности. Вы должны избегать таких последствий, чтобы защитить свой операционный бюджет. Целевые регуляторы позволяют отложить масштабные капитальные затраты. Вы избежите расширения сети или преждевременной установки более толстых проводников. Оборудование окупается за счет снижения рисков и отсрочки крупных инвестиций в инфраструктуру.
Физика диктует бизнес-реальность распределения энергии. Импеданс линии вызывает сильное падение напряжения на больших расстояниях. Чем дальше передается мощность, тем больше напряжения теряется на сопротивление и реактивное сопротивление. Вы не можете просто подать более высокое напряжение на подстанцию, не подвергая опасности близлежащих потребителей.
Установка регуляторов посередине или рядом с нагрузкой восстанавливает оптимальную подачу. Такой целенаправленный подход позволяет избежать необходимости замены миль проводников. Вы экономите миллионы на капитальных затратах. Регулятор контролирует входное пониженное напряжение и повышает его до номинального уровня. Он действует как важнейшая насосная станция на сельских или протяженных распределительных линиях.
Современные сети ежедневно сталкиваются с обратным потоком электроэнергии. Локализованные солнечные батареи или ветряные электростанции генерируют электроэнергию непосредственно на распределительные линии. Это вызывает непредсказуемые скачки напряжения в часы пиковой генерации. Традиционные энергосистемы не были построены для того, чтобы направлять электроэнергию вспять.
Современные регуляторы решают эту современную проблему. Они оснащены двунаправленными контроллерами. Они активно снижают избыточное напряжение во время пиковой солнечной генерации. Позже вечером, когда солнечная мощность падает, а нагрузка в жилых домах резко возрастает, они меняют работу. Они повышают напряжение для поддержки пиковой нагрузки. Вы не можете безопасно управлять высоким проникновением DER без этого локализованного интеллекта.
Промышленные объекты сильно влияют на стабильность сети. При запуске крупных двигателей, горнодобывающих предприятиях или локализованных производственных предприятиях возникают кратковременные сильные токи. Этот внезапный бросок тока вызывает немедленные провалы напряжения в местной сети. Близлежащие коммерческие и бытовые потребители страдают от мерцающего света или срабатывания электроники.
Ступенчатые регуляторы обеспечивают быструю коррекцию напряжения ±10%. Они чувствуют падение, вызванное промышленным оборудованием, и соответствующим образом регулируют положение кранов. Это изолирует разрушительную промышленную нагрузку от более широкой сети. Вы защищаете чувствительных последующих потребителей, одновременно полностью поддерживая необходимые промышленные операции.
Инженеры часто путают роли конденсаторов и регуляторов. Вы должны уточнить эту техническую границу. Батареи конденсаторов вводят в систему реактивную мощность (вар). Это улучшает общий коэффициент мощности. Улучшенный коэффициент мощности косвенно повышает напряжение за счет снижения потерь в сети.
Однако конденсаторы выходят из строя, когда коэффициент мощности уже высок, а напряжение остается низким. В регуляторах используется автотрансформатор, оснащенный механическим механизмом переключения ответвлений. Они напрямую регулируют величину напряжения независимо от коэффициента мощности системы. Они решают проблемы с напряжением напрямую, а не полагаются на манипулирование реактивной мощностью.
Обновление калибра проводов навсегда решает проблему импеданса линии. Более толстые провода пропускают больший ток при меньшем падении напряжения. Однако реконструкция требует огромных капитальных затрат. Вы столкнетесь с исследованиями воздействия на окружающую среду, разрешениями на право отвода и дополнительными затратами на рабочую силу. На это уходят годы.
Регуляторы предлагают более быструю модульную альтернативу. Они эффективно сочетают операционные и капитальные затраты. Вы можете развернуть подразделение за недели, а не за годы. Если в будущем нагрузка на сеть изменится, вы можете переместить устройство в новое проблемное место. Линии с восстановленным проводником не обеспечивают такой гибкости.
Добавление регуляторов ниже по потоку обеспечивает детальный и целенаправленный контроль. Подстанции регулируют все три фазы одновременно. Если только одна фаза испытывает большую нагрузку, модернизация подстанции перекомпенсирует две другие фазы.
Регуляторы, работающие в сфере переработки и переработки, действуют независимо. Часто использование однофазного автоматического регулятора напряжения прекрасно справляется с асимметричными нагрузками. Вы устраняете конкретную проблемную фазу, не нарушая сбалансированных фаз. Благодаря такой масштабируемости развертывание на последующих этапах значительно превосходит грубую корректировку на уровне подстанции.
Сравнение мер регулирования напряжения
Тип вмешательства | Первичный механизм | Первоначальная стоимость | Скорость развертывания | Детализация |
|---|---|---|---|---|
Пошаговый регулятор напряжения | Прямое переключение ответвлений через автотрансформатор | Умеренный | Быстро (недели) | Высокий (возможно однофазное питание) |
Батарея шунтирующих конденсаторов | Подача реактивной мощности | Низкий | Быстро (недели) | Низкий (зависит от коэффициента мощности) |
Восстановление линии | Пониженное сопротивление линии | Очень высоко | Медленно (лет) | Общесистемный |
Модернизация подстанции LTC | Централизованное регулирование трансформатора | Высокий | Умеренный (месяцев) | Низкий (Трехфазная тупая регулировка) |
Мозг регулятора важнее железа. Вы должны тщательно оценить протоколы связи. Устройства должны поддерживать стандарты DNP3 или IEC 61850. Эти протоколы обеспечивают безопасную передачу данных обратно в центры управления коммунальными предприятиями.
Контроллер должен поддерживать удаленный мониторинг и автоматическую регистрацию данных. Оно должно легко интегрироваться в современные усовершенствованные системы управления дистрибуцией (ADMS). Операторам необходима видимость в режиме реального времени положений ответвлений и уровней напряжения. Без интеграции SCADA вы будете слепы во время критических событий в сети.
Вы должны оценить диапазоны стандартных спецификаций. Отраслевой стандарт использует 32 отдельных этапа. Они состоят из 16 ступенек подъема и 16 ступеней опускания. Каждый шаг соответствует 5/8% номинального напряжения. Это обеспечивает общий диапазон регулирования ±10%.
Правильная настройка имеет первостепенное значение. Вы должны обсудить и установить соответствующие временные задержки и параметры полосы пропускания. Если полоса пропускания слишком узкая, устройство будет страдать от «рыскания». Охота происходит, когда регулятор постоянно меняет отводы при незначительных, мимолетных колебаниях напряжения. Это быстро разрушает механические контакты.
Никогда не идите на компромисс с базовыми показателями доверия. Все развернутое оборудование должно соответствовать стандартам IEEE C57.15. Эта строгая основа диктует температурные ограничения, диэлектрическую прочность и механическую долговечность. Это гарантирует, что устройство безопасно выдержит суровые внешние условия.
Для конкретных сельских развертываний проверьте соблюдение рекомендаций Министерства сельского хозяйства США (RUS). Сертификация RUS подтверждает надежность эксплуатации. Это также гарантирует, что коммунальное предприятие сохранит право на федеральное финансирование и инфраструктурные кредиты под низкие проценты. Несоответствующее требованиям оборудование создает как угрозу безопасности, так и серьезные финансовые обязательства.
Перед закупкой необходимо проанализировать ограничения при установке. Регуляторы, монтируемые на опоре, имеют строгие ограничения по весу. Столбы инженерных коммуникаций могут выдержать лишь определенное количество железа и масла, прежде чем они прогнутся под ветровыми нагрузками. Регуляторы, монтируемые на подставке, требуют строительства и бетонного фундамента. Вы также должны обеспечить получение земельных сервитутов от владельцев недвижимости для устройств, монтируемых на подушках.
Честно оцените механический износ и точки отказа. Устройство РПН по своей сути остается механическим устройством. Его внутренние контакты страдают от искрения каждый раз, когда они меняют положение под нагрузкой. Вы должны учитывать ожидаемый срок службы этих контактов. Современные агрегаты часто рассчитаны на сотни тысяч операций. Однако переключение большой нагрузки ускоряет эрозию контактов.
Тщательно оцените протоколы управления диэлектрической жидкостью. Маслонаполненные агрегаты требуют периодического анализа растворенных газов (DGA). Это тестирование обнаруживает внутреннюю дугу или деградацию бумаги. Вы также несете ответственность за защиту окружающей среды в отношении локализации утечек. Альтернативы сухого типа исключают утечку масла, но требуют более высоких первоначальных затрат. Вы должны сопоставить эти первоначальные расходы с текущими трудозатратами на техническое обслуживание, необходимыми для традиционных маслонаполненных моделей.
Ступенчатые регуляторы напряжения остаются окончательным выбором, когда топология сети или локальная нестабильность делают централизованное управление напряжением неэффективным. Они обеспечивают необходимую точность для работы с длинными радиальными фидерами и современными источниками распределенной генерации. Понимая основные причины и сравнивая альтернативы, вы обеспечиваете надежную подачу электроэнергии для всех последующих потребителей.
Сделайте следующие шаги для оптимизации вашей грид-архитектуры:
Выполните детальное моделирование потоков нагрузки, чтобы составить карту точных мест падения напряжения.
Провести аудит качества электроэнергии для измерения текущего обратного потока мощности от местных РЭР.
Рассчитайте необходимую полосу пропускания и настройки временной задержки, чтобы предотвратить механическое колебание.
Составьте запрос предложений, требующий строгого соответствия IEEE C57.15 и возможностей двунаправленного контроллера.
О: Нет. Автоматический регулятор напряжения (AVR) — это широкий термин, который применяется ко многим системам, включая генераторы или небольшие электронные устройства. Ступенчатый регулятор напряжения — это особый тип AVR для тяжелых условий эксплуатации, используемый в распределительных сетях. В нем используется автотрансформатор и механический переключатель ответвлений для дискретного регулирования линейного напряжения.
Ответ: Современные контакты обычно выдерживают от 1 до 2 миллионов механических операций в нормальных условиях. Однако тяжелые электрические нагрузки или частые токи повреждения могут ускорить деградацию контактов. Для обеспечения надежной работы необходимо проводить тестирование масла и внутренние проверки каждые 3–5 лет.
О: Да, но только если они оснащены современным двунаправленным контроллером на базе микропроцессора. Этот контроллер должен точно определять направление тока. Затем он переключает опорное напряжение со стороны нагрузки на сторону источника, чтобы снизить избыточное напряжение, генерируемое солнечной электростанцией.
