Выбор трансформатора для стандартного распределения переменного тока прост. Однако выбор одного из них для нелинейных, сильноточных приложений постоянного тока представляет собой узкоспециализированную инженерную задачу. Инженерам приходится учитывать сложное электрическое поведение, редко встречающееся в обычных электросетях. Промышленные процессы постоянного тока, такие как тяжелый электролиз, плавильные операции и большие приводы с регулируемой скоростью, создают серьезные гармонические искажения. Они также создают опасное смещение напряжения постоянного тока и высокодинамичные профили нагрузки.
Эти суровые электрические условия быстро разрушают стандартные распределительные трансформаторы. Игнорирование этих факторов приводит к внезапным нарушениям изоляции и дорогостоящим простоям оборудования. В этом руководстве излагаются основные инженерные основы и тепловые соображения, необходимые для долгосрочной надежности. Вы узнаете точные стандарты соответствия, необходимые для безопасного выбора выпрямительного трансформатора для промышленных нагрузок постоянного тока . Мы предоставляем полезную информацию, позволяющую обеспечить максимальное время безотказной работы процессов и предотвратить катастрофические тепловые сбои на ваших предприятиях тяжелой промышленности.
Подавление гармоник является обязательным. Точный выбор требует расчета К-фактора и учета потерь на вихревые токи, обусловленные конкретной топологией выпрямителя (6-пульсный, 12-пульсный или 24-пульсный).
Снижение номинальных характеристик — это не игра в угадайку: емкость должна строго соответствовать стандартам IEEE C57.18.10 или IEC 61378-1, чтобы предотвратить ухудшение изоляции.
Топология определяет дизайн: конфигурация промышленного источника постоянного тока напрямую определяет необходимые сдвиги фаз обмотки и требования к связи.
Стандартные силовые трансформаторы работают плавно при чистых, линейных синусоидальных волнах частотой 50 Гц или 60 Гц. Когда вы включаете в схему промышленные выпрямители, электрическая ситуация кардинально меняется. Выпрямители потребляют ток резкими нелинейными импульсами. Это фундаментально меняет способ управления трансформатором тепловыми и электромагнитными нагрузками.
Нелинейные нагрузки создают интенсивные гармонические токи. Эти высокочастотные токи циркулируют через обмотки трансформатора вместе с основной частотой. Гармоники не способствуют полезной работе. Вместо этого они экспоненциально увеличивают потери на вихревые токи внутри сердечника и медных обмоток. Стандартные трансформаторы не могут рассеивать это быстро накапливающееся тепло. Внутренняя температура быстро превышает температурные пределы основной изоляции, что приводит к преждевременному выходу обмотки из строя. Чтобы выдержать это гармоническое тепло, вам необходимо указать специализированные каналы охлаждения и индивидуальную геометрию проводников.
Промышленные выпрямители часто пропускают небольшое количество постоянного тока обратно в сторону переменного тока цепи. Мы называем это явление смещением постоянного тока. Смещение постоянного тока вызывает асимметричную намагниченность внутри сердечника трансформатора. Это заставляет ядро насыщаться гораздо раньше в течение одного полупериода сигнала переменного тока. Насыщение сердечника резко увеличивает ток намагничивания. Он также генерирует громкий акустический шум, сильную вибрацию и резкие температурные скачки. Специальный трансформатор для выпрямительной системы использует специальную конструкцию соединения сердечника и более низкую плотность потока для безопасного поглощения этого смещения постоянного тока без насыщения.
Тяжелые процессы постоянного тока испытывают частые короткие замыкания. Представьте себе электродуговую печь, в которой загружается тяжелая шихта. Эти события отправляют массивные сильноточные переходные процессы обратно через систему. Стандартным трансформаторам переменного тока не хватает прочных механических креплений, необходимых для выдерживания таких повторяющихся ударов. Электромагнитные силы, возникающие во время этих переходных процессов, могут буквально разорвать стандартные обмотки на части. Выпрямительные блоки имеют сильно усиленные зажимные конструкции и обмоточные блоки с эпоксидной связкой для сохранения структурной целостности в экстремальных условиях неисправности.
Выбор подходящего оборудования требует тщательного математического моделирования. Вы не можете просто посмотреть на мощность вашей нагрузки в мегаваттах и выбрать подходящий трансформатор кВА. Вы должны одновременно оценить профиль нагрузки, спектр гармоник и архитектуру обмотки.
Первый шаг включает определение точного рабочего цикла. Необходимо различать базовые постоянные нагрузки и требования к кратковременной перегрузке. Например, в железнодорожных системах тяжелой тяги используются определенные классы нагрузки (класс I, II, III и IV). Каждый класс определяет, как долго оборудование должно выдерживать экстремальные перегрузки.
Для расчета нужной мощности соблюдайте следующую последовательность действий:
Определите абсолютную непрерывную базовую нагрузку в киловаттах, необходимую для процесса постоянного тока.
Определите максимальный процент перегрузки и ее точную продолжительность.
Рассчитайте основную мощность, необходимую для поддержания этого энергопотребления.
Примените рассчитанный спектр гармоник, чтобы найти эквивалентную кВА с поправкой на гармоники.
Эта эквивалентная номинальная мощность в кВА представляет собой истинную тепловую мощность, которой должен обладать ваш трансформатор.
Количество импульсов топологии вашего выпрямителя определяет сложность обмотки трансформатора. Конфигурации с более высокими импульсами эффективно снижают общие гармонические искажения (THD) в первичной сети. Однако они требуют очень сложной схемы вторичной обмотки.
Базовая 6-пульсная система требует стандартной первичной и вторичной обмотки. Для 12-пульсной системы требуются две вторичные обмотки. Одна вторичная обмотка должна подключаться по схеме «звезда», а другая — по схеме «треугольник». Это создает обязательный сдвиг фазы на 30 градусов между двумя выходами. Этот фазовый сдвиг нейтрализует наиболее разрушительные гармоники 5-го и 7-го порядка. Переход на 24-пульсные системы требует использования сложных зигзагообразных обмоток для достижения фазового сдвига в 15 градусов. Вы должны выбрать правильную векторную группу, например Dy11d0, чтобы гарантировать точное выравнивание фаз.
Тепло разрушает изоляцию. Правильный выбор выпрямительного трансформатора во многом зависит от точного температурного снижения номинальных характеристик. Инженеры используют К-фактор или коэффициент гармоник (HF) для количественной оценки дополнительного нагревательного эффекта гармонических токов. К-фактор напрямую влияет на то, насколько необходимо увеличить охлаждающую способность трансформатора.
Вы должны выбрать надежные системы изоляции, способные выдержать такие повышенные температуры. Изоляционные материалы классов F (155°C) и H (180°C) остаются отраслевым стандартом для этих сред с высокими нагрузками. Никогда не используйте стандартные материалы класса B для тяжелых нелинейных применений.
Импеданс определяет, как трансформатор реагирует на изменения нагрузки и короткие замыкания. Здесь вы должны сбалансировать два конкурирующих приоритета. Низкое сопротивление обеспечивает превосходное регулирование напряжения, сохраняя стабильный выходной сигнал постоянного тока. Высокий импеданс ограничивает разрушительные токи короткого замыкания во время короткого замыкания.
При проектировании многоимпульсных систем абсолютно необходимо обеспечить одинаковое сопротивление между всеми вторичными обмотками. Если сопротивление обмотки «звезда» отличается от сопротивления обмотки «треугольник», выпрямители не будут распределять ток поровну. Этот дисбаланс приводит к перегреву одной обмотки, в то время как другая остается недостаточно использованной.
Различные отрасли предъявляют радикально разные требования к своей энергетической инфраструктуре. Вы должны адаптировать конструкцию трансформатора к конкретным реалиям операционной среды.
Предприятия по выплавке алюминия и электролизу хлора работают 24 часа в сутки, 365 дней в году. Они потребляют сверхвысокие непрерывные токи. Любое нарушение приводит к порче партии и повреждению производственного оборудования. Основным критерием успеха здесь является исключительная надежность при постоянной большой нагрузке.
Эти процессы также требуют невероятно точного регулирования напряжения при изменении сопротивления химической ванны. Инженеры обычно встраивают мощные устройства РПН (РПН) непосредственно в трансформатор. Это позволяет операторам точно регулировать напряжение, не отключая промышленный источник питания постоянного тока..
Железнодорожные подстанции представляют собой совершенно другую задачу. Поезда потребляют огромное количество тока при ускорении. Затем они внезапно выбегают или тормозят, снижая нагрузку почти до нуля. Это создает очень динамичные и неустойчивые профили нагрузки.
Трансформаторы в этих приложениях сталкиваются с частыми и серьезными перегрузками. Они также выдерживают сильные механические удары из-за быстрых колебаний тока. Успех требует прочных структурных распорок и усовершенствованного управления температурным режимом, чтобы рассеять внезапные всплески тепла до прибытия следующего поезда.
Большие горнодобывающие конвейеры и тяжелые промышленные насосы полагаются на массивные приводы с регулируемой скоростью. Эти объекты часто работают в замкнутых пространствах или глубоко под землей. Компактность становится основным ограничением при проектировании. Для этих преобразователей частоты инженеры часто используют 18-пульсные или 24-пульсные многообмоточные конструкции. Эти высокоимпульсные установки по своей сути подавляют гармоники. Это позволяет операторам горнодобывающей промышленности соблюдать строгие ограничения по гармоникам сети IEEE 519 без установки громоздких внешних блоков фильтров гармоник.
От рассеивания тепла зависит срок службы вашего оборудования. Вы должны подобрать технологию охлаждения к физической среде и имеющейся инфраструктуре объекта.
Прежде чем выбирать основную технологию, необходимо тщательно оценить среду установки.
Трансформаторы сухого типа с литой изоляцией обеспечивают исключительную безопасность. Они не используют легковоспламеняющиеся жидкости. Это делает их идеальными для установки внутри помещений, в герметичных шкафах с преобразователями частоты и в зонах со строгим пожаробезопасностью. Однако, если вы устанавливаете их в пыльных условиях горнодобывающей промышленности, вам необходимо использовать надежные корпуса с классом защиты IP, чтобы предотвратить попадание проводящей пыли на открытые катушки.

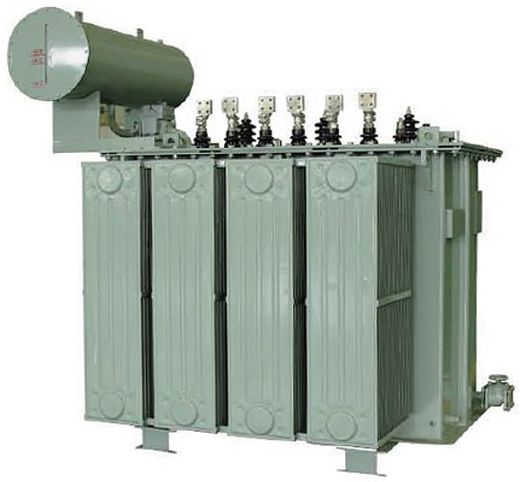

Жидкостные трансформаторы остаются обязательными для применений со сверхвысокой кВА, например, на крупных плавильных предприятиях. Жидкости, такие как минеральное масло, силикон или синтетические эфиры, обеспечивают превосходное рассеивание тепла. Они могут поглощать экстремальные продолжительные нагрузки гораздо лучше, чем агрегаты сухого типа. Обычно они располагаются на открытом воздухе из-за требований к пространству и пожарной безопасности.
Метод охлаждения | Описание | Лучший сценарий применения | Требования к техническому обслуживанию |
|---|---|---|---|
ОНАН (Масло Натуральное Воздух Натуральное) | Основывается на естественной конвекции масла и окружающего воздуха. | Стандартная наружная установка с умеренными постоянными нагрузками. | Низкий. Никаких движущихся частей. |
ОНАФ (Масло Природное Air Force) | Использует охлаждающие вентиляторы, чтобы проталкивать воздух через радиаторы. | Системы, требующие дополнительной пиковой нагрузки в летние месяцы. | Умеренный. Двигатели вентиляторов требуют проверки. |
OFWF (нефть, принудительное использование воды) | Использует насосы для перемещения масла через специальный водяной теплообменник. | Замкнутые закрытые плавильные цеха с высокопроизводительными контурами охлажденной воды. | Высокий. Требуется контроль качества воды и обслуживание насосов. |
Вы должны тщательно спланировать, как трансформатор подключается к шкафу выпрямителя. Тяжелые медные шины пропускают тысячи ампер. Эти шины не могут легко огибать препятствия. На этапе проектирования необходимо указать точные места завершения. Определите, требуется ли для оборудования верхняя, нижняя или боковая заделка. Идеальное выравнивание шин между трансформатором и шкафом выпрямителя минимизирует сопротивление, сокращает время монтажа и предотвращает механическое напряжение в точках подключения.
Проверка производительности перед отправкой оборудования — единственный способ гарантировать надежность в эксплуатации. Никогда не принимайте стандартные отчеты об испытаниях трансформаторов переменного тока для тяжелых условий эксплуатации постоянного тока.
Вы должны убедиться в строгом соблюдении международных стандартов. В Северной Америке стандарт IEEE C57.18.10 описывает точные правила использования полупроводниковых силовых выпрямительных трансформаторов. Во всем мире эти конструкции регулируются стандартом IEC 61378-1. Эти стандарты диктуют определенные пределы безопасности, допустимое повышение температуры и обязательные методы строительства. Соблюдение этих стандартов гарантирует, что производитель понимает серьезную природу нелинейных нагрузок.
Стандартные рутинные тесты не выявляют гармонические уязвимости. Во время заводских приемочных испытаний вы должны потребовать специальные протоколы испытаний.
Испытания на повышение гармонической температуры: Производитель должен смоделировать реальный спектр гармонического тока. Они должны доказать, что трансформатор остается в пределах своего температурного класса при обработке моделируемых нелинейных нагрузок.
Проверка устойчивости к короткому замыканию: конструкция должна математически или физически продемонстрировать, что она может выдерживать максимальные токи повреждения без механической деформации.
Испытания приложенным и наведенным напряжением. Эти испытания выводят систему изоляции за пределы нормальных пределов. Они проверяют, что диэлектрическая прочность позволяет выдерживать скачки переходного напряжения, возникающие при переключении выпрямителя.
Выбор выпрямительного трансформатора требует гораздо больше усилий, чем подбор стандартного распределительного оборудования. Вы должны выйти за рамки базовых номиналов кВА и глубоко проанализировать гармонический профиль вашего процесса. Понимание конкретных рабочих циклов и количества импульсов выпрямителя будет определять внутреннюю архитектуру трансформатора. Игнорирование этих факторов гарантирует преждевременную термическую деградацию и выход из строя.
Чтобы обеспечить успех, сначала определите точную топологию выпрямителя и спектр гармоник. Не угадывайте эти параметры. После определения нагрузки обратитесь непосредственно к специализированному производителю трансформаторов. Предоставьте им полный профиль нагрузки, экологические ограничения и характеристики рабочего цикла. Такой упреждающий инженерный подход гарантирует долгосрочную надежность и защищает ваши критически важные промышленные процессы.
О: Снижение номинальных характеристик зависит от расчета коэффициента К в США или коэффициента К в Европе. Эта математическая формула взвешивает гармонические токи на основе их конкретных частот. Он определяет точное количество дополнительного тепла, выделяемого потерями на вихревые токи. Затем вы используете этот коэффициент, чтобы правильно увеличить тепловую мощность трансформатора.
Ответ: В выпрямительных трансформаторах используются более тяжелые медные или алюминиевые проводники. Они имеют специальную геометрию фазосдвигающей обмотки и сильно усиленный сердечник. Эти обновления позволяют им безопасно справляться с резкими гармониками постоянного тока, смещением напряжения постоянного тока и частыми сильноточными переходными перегрузками без перегрева или физического выхода из строя.
О: Более высокие числа импульсов активно подавляют гармоники низшего порядка прямо на уровне обмотки. Например, 12-импульсная система устраняет разрушительные 5-ю и 7-ю гармоники. Это предотвращает попадание серьезных гармонических загрязнений в основную сеть, удовлетворяет строгим правилам соответствия IEEE 519 и устраняет необходимость в больших и дорогих внешних фильтрах гармоник.
А: Да. Производители обычно устанавливают электростатический экран между первичной и вторичной обмотками. Этот заземленный экран значительно ослабляет высокочастотный синфазный шум. Он также блокирует опасные скачки переходного напряжения, возникающие при быстром переключении выпрямительных диодов или тиристоров, успешно защищая входную электрическую сеть.
