Жилые комплексы требуют решений по распределению электроэнергии, балансирующих высокие электрические нагрузки со строгими пространственными ограничениями. Традиционные подстанции гражданского строительства часто не отвечают современным экологическим ограничениям. Следовательно, разработчики и инженеры-электрики переходят в сторону сборных трансформаторных подстанций . Этот переход сводит к минимуму объемную работу на объекте, уменьшает общую занимаемую площадь и значительно ускоряет сроки ввода проекта в эксплуатацию.
Спецификация этого оборудования требует выхода далеко за рамки базовых расчетов электрической нагрузки. Вы должны тщательно оценить долговечность корпуса, акустические характеристики и соответствие местным правилам электросети. Это руководство поможет вам плавно ориентироваться в важнейших технических параметрах. Мы покажем вам, как оценить различные типы подстанций, чтобы они соответствовали конкретным профилям района. Вы узнаете практические шаги по снижению рисков и обеспечению безопасной интеграции в современные жилые сообщества.
Пространство и скорость: компактная трансформаторная подстанция сокращает сроки установки до 50% по сравнению с традиционными альтернативами гражданского строительства.
Типология дизайна: Выбор между европейским (киоск) и американским (установка на планшете) стилями определяет занимаемую площадь, доступ для обслуживания и эстетическую интеграцию.
Критические характеристики: Точная спецификация требует балансировки номинальной мощности KVA с терморегулированием и акустическими ограничениями для жилых районов с высокой плотностью населения.
Соответствие требованиям и риски. Строгое соблюдение стандартов IEC/IEEE, а также местных пожарных и экологических норм не подлежит обсуждению при использовании в жилых помещениях.

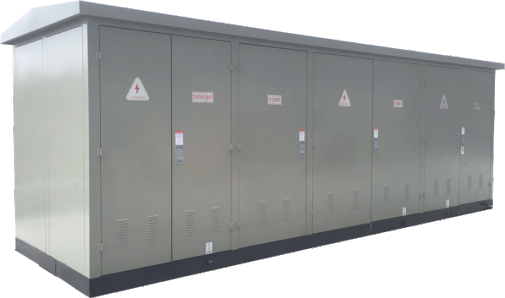

Современное жилищное планирование накладывает серьезные пространственные ограничения на инженерную инфраструктуру. Недвижимость имеет большую ценность. Застройщики не могут легко пожертвовать большими участками ради разрастающегося электрооборудования. Компактная трансформаторная подстанция напрямую решает эту дилемму. Эти сборные конструкции требуют гораздо меньше площади, чем обычные кирпичные конструкции. Вы можете легко интегрировать их в узкие сервитуты, углы парков или подземные хранилища.
Скорость развертывания представляет собой еще одно огромное преимущество. Традиционное строительство происходит последовательно. Вы строите фундамент, возводите стены, устанавливаете распределительное устройство, а затем подключаете систему. Готовые решения позволяют использовать параллельные рабочие процессы. Строительные подрядчики готовят фундамент площадки. Одновременно производитель собирает внутренние компоненты в контролируемых заводских условиях. Как только фундамент застынет, устройство прибудет на место и будет готово к немедленному подключению.
Стандартизация еще больше снижает риски проекта. Заводские условия обеспечивают превосходный контроль качества. Перед поставкой производители проводят комплексные заводские приемочные испытания (FAT). Это тестирование исключает переменные при вводе в эксплуатацию на месте. Вы сталкиваетесь с меньшими задержками, уменьшаете количество человеческих ошибок и гарантируете стабильные электрические характеристики с первого дня.
Рассмотрим следующие основные преимущества развертывания:
Максимально полезная земля для жилого зонирования.
Устранены задержки строительства, связанные с погодными условиями.
Гарантированное соблюдение строгого контроля качества на уровне завода.
Упрощенные процессы утверждения коммунальных услуг за счет стандартизированного дизайна.
Инженеры обычно делят эти объекты на два доминирующих архитектурных стиля. От вашего выбора зависит занимаемая площадь, уровень эксплуатационной безопасности и визуальное воздействие.
Киоски в европейском стиле имеют полностью отдельные внутренние отсеки. В них размещаются распределительные устройства среднего напряжения (СН), панели низкого напряжения (НН) и трансформатор в отдельных изолированных секциях. Обслуживающий персонал может безопасно получить доступ к одному отсеку, оставляя остальные запертыми.
Эти устройства лучше всего подходят для городских жилых проектов с высокой плотностью застройки. Они обеспечивают высокие физические барьеры безопасности. Разделенный подход полностью предотвращает несанкционированный доступ к компонентам, находящимся под напряжением. Однако они сопряжены с определенными компромиссами. Они занимают немного большую площадь, чем альтернативы, монтируемые на подставке. Полный дизайн корпуса также требует тщательного управления температурным режимом. Вы должны обеспечить адекватные размеры жалюзи, чтобы предотвратить перегрев трансформатора во время пиковых летних нагрузок.
В агрегатах американского типа используется интегрированная философия дизайна. Трансформатор и необходимое распределительное устройство расположены в одном прочном корпусе. Такая конструкция значительно минимизирует внешние размеры.
Накладные модели идеально подходят для загородных жилых зон. Их сдержанная эстетика легко сочетается с ландшафтным дизайном или декоративным ограждением. Основной компромисс касается безопасности обслуживания. При открытии основного корпуса одновременно обнажаются несколько компонентов. Коммунальные предприятия должны установить определенные зоны очистки вокруг установки для обеспечения безопасного оперативного доступа.
Сравнение типологий подстанций
Особенность | Европейский стиль (киоск) | Американский стиль (установлен на планшете) |
|---|---|---|
Внутренняя планировка | Отдельные отсеки | Интегрированное совместное жилье |
Размер занимаемой площади | От среднего до большого | Очень компактный |
Идеальная обстановка | Плотные городские кварталы | Пригородные просторы |
Доступ для обслуживания | Изолированный и строго контролируемый | Требуются более широкие зоны зазора. |
Выбор внутреннего оборудования требует пристального внимания к локальным потребностям в электропитании и условиям окружающей среды.
Вы должны определить точную номинальную мощность в кВА на основе точного прогнозирования нагрузки на жилые помещения. Современные жилые нагрузки выглядят совсем иначе, чем десять лет назад. Высокопроизводительные системы отопления, вентиляции и кондиционирования и инфраструктура быстрой зарядки электромобилей создают значительные пиковые всплески спроса. Тщательно проанализируйте эти одновременные нагрузки. Однако избегайте чрезмерного превышения размера. Агрегаты с большими габаритами работают неэффективно при низких нагрузках, создавая неприемлемые потери на холостом ходу.
Укажите требования к входному СН и исходящему низкому току, которые будут идеально соответствовать местным стандартам коммунальных сетей. Для большинства жилых распределительных сетей векторная группа Dyn11 остается стандартным выбором. Он эффективно балансирует неравные однофазные нагрузки в трехфазной сети. Он также изолирует вредные тройные гармоники, генерируемые современной бытовой электроникой.
Оцените материалы корпуса с учетом конкретной среды установки. В стандартных проектах внутри страны обычно используется оцинкованная сталь, обработанная антикоррозийным порошковым покрытием. Если ваш участок расположен вблизи прибрежных зон, улучшите характеристики. Насыщенный солью воздух быстро разрушает сталь. Вместо этого выберите морской алюминий или пластик, армированный стекловолокном.
Защита от проникновения требует тонкого баланса. Вы должны указать правильные классы IP (например, IP54 или IP55) для защиты чувствительного распределительного устройства среднего/низкого напряжения от пыли и проливного дождя. Однако трансформаторный отсек нуждается в достаточном притоке воздуха. Чрезмерная герметизация корпуса затрудняет вентиляцию трансформатора, что приводит к катастрофическому перегреву. При необходимости разделите IP-зоны внутри.
Подробное описание типа внутреннего трансформатора в жилом помещении определяет ваш профиль пожарной опасности. Масляные трансформаторы обеспечивают превосходную эффективность охлаждения и долговечность при использовании вне помещений. Они исключительно хорошо справляются с термическими ударами. И наоборот, сухие трансформаторы с литой изоляцией полностью исключают риск утечки масла. Они по своей природе самозатухающие. При размещении оборудования в подвалах жилых домов или в непосредственной близости от жилых построек следует указывать агрегаты сухого типа.
Принятие сообществом во многом зависит от того, насколько хорошо выбранное вами подразделение справляется с мешающими факторами и рисками безопасности.
Гул трансформатора вызывает постоянные жалобы на шум в тихих районах. Во время закупок вы должны указать максимально допустимые пороговые значения в децибелах (дБ). Требовать от производителя установки вибропоглощающих подкладок высокой плотности под сердечником трансформатора. Дополнительно предусмотрите на корпусе звукопоглощающие жалюзи. Эти специальные вентиляционные отверстия позволяют охлаждающему воздуху свободно течь, одновременно улавливая низкочастотные акустические волны внутри корпуса.
Если вы указываете маслонаполненные агрегаты, защита окружающей среды не подлежит обсуждению. Предусмотреть включение интегрированных нефтесборных бассейнов, широко известных как обваловка. Эта функция мгновенно фиксирует случайные утечки, предотвращая катастрофическое загрязнение почвы или грунтовых вод. Кроме того, оцените варианты распределительных устройств среднего напряжения без элегазовых соединений. Новые экологические нормы во всем мире направлены на поэтапный отказ от газа SF6 из-за его огромного потенциала глобального потепления. Использование распределительных устройств с сухим воздухом или твердым диэлектриком обеспечит надежность вашей установки в будущем.
Жилые подстанции расположены рядом с пешеходным движением и играющими детьми. Физическая безопасность требует строгого внимания. Укажите механизмы блокировки с защитой от несанкционированного доступа на всех дверях доступа. Требуйте, чтобы в конструкции не было открытых внешних креплений, что предотвратило бы несанкционированную разборку вандалами. Наконец, нанесите порошковые покрытия против граффити. Эта простая спецификация гарантирует, что муниципалитеты смогут легко очищать пострадавшие от вандализма объекты, безопасно вписывая их обратно в окружающую среду.
Даже самые лучшие спецификации терпят неудачу, если реализация сайта и выбор поставщика недостаточно строгие.
Точная детализация требований гражданского строительства обеспечивает бесперебойную поставку оборудования. Физический фундамент должен быть завершен задолго до прибытия устройства. Укажите точные размеры бетонного цоколя на основе чертежей производителя. Убедитесь, что строительные подрядчики точно выполнили все необходимые траншеи для кабеля. Прежде чем корпус приземлится на площадку, необходимо установить, протестировать и проверить заземляющие сетки на соответствие ограничениям по потенциалу прикосновения и прикосновения.
Закупка тяжелого электрооборудования требует тщательной проверки производителей. Не полагайтесь исключительно на маркетинговые брошюры. Короткий список производителей основан на поддающихся проверке сертификатах типовых испытаний независимых лабораторий. Настаивайте на документации, подтверждающей соответствие IEC 62271-202 или эквивалентным стандартам IEEE. Эти испытания подтверждают, что корпус может безопасно выдерживать внутренние электрические дуги, не подвергая опасности находящихся рядом пешеходов.
Требуйте прозрачных процедур заводских приемочных испытаний (FAT). Вам необходима четкая документация, подтверждающая, что устройство прошло диалектические тесты и функциональные проверки перед отправкой. Наконец, оцените их местные сети послепродажной поддержки. 30-летний актив требует надежного доступа к запасным частям и региональным специалистам по техническому обслуживанию.
Выбор сборной подстанции – сложная задача. Вы должны сбалансировать агрессивные требования к электрической нагрузке с жесткими пространственными, экологическими и гражданскими ограничениями. Понимая региональные типологии, ограничения на материалы и стандарты безопасности, вы можете приобрести квартиру, которая легко впишется в любой жилой комплекс.
Следующие шаги:
Завершите составление комплексных профилей нагрузки с учетом будущих пиков зарядки электромобилей.
Проведите тщательный аудит ограничений объекта, уделив особое внимание акустическим границам и ограничениям физического воздействия.
Определите требуемые классы защиты корпуса и местные требования к экологическим материалам.
Запросите подробные чертежи общего вида (GA) у производителей, включенных в короткий список, для предварительного утверждения коммунальными службами.
Ответ: Обычно от 25 до 30 лет. Этот срок службы во многом зависит от регулярного обслуживания корпуса, постоянного регулирования внутренней температуры и местных факторов окружающей среды, таких как соленость прибрежной зоны или экстремальная влажность.
Ответ: Модели сухого типа обеспечивают превосходную пожаробезопасность и нулевой риск утечек, что делает их идеальными для использования внутри помещений или в очень ограниченных пространствах. Маслонаполненные агрегаты, как правило, более экономичны и лучше подходят для установки на открытом воздухе, в условиях воздействия климатических условий.
О: Вам следует потребовать сертификацию IEC 62271-202 для полной сборной сборки подстанции. Кроме того, убедитесь, что внутренние панели распределительного устройства и сам трансформатор соответствуют определенным стандартам IEC или IEEE.
Ответ: Производители решают эти проблемы за счет оптимизации степени защиты IP, внутренних антиконденсационных нагревателей и специальной обработки поверхности. Эти обновления защищают систему в условиях высокой влажности, прибрежных зон или экстремальных температур.
