Трансформатор, монтируемый на площадке, или компактная подстанция: какая из них подойдет вашему проекту?

Инженеры-электрики, руководители объектов и разработчики часто сталкиваются с критической дилеммой. Вы должны тщательно доработать наружные системы распределения электроэнергии. Выбор правильного оборудования определяет долгосрочный успех проекта. Оба основных решения эффективно снижают напряжение для потребления конечным пользователем. Однако они фундаментально различаются по уровням интеграции, физическому охвату и внутренним защитным возможностям. Неправильный выбор легко приводит к проблемам со строгим соблюдением требований. Это также может привести к снижению безопасности объекта или серьезным узким местам в работе. Мы разработали это объективное инженерно-ориентированное сравнение, чтобы упростить ваше решение. Наша цель — помочь специалистам по спецификации беспрепятственно согласовать возможности оборудования. Мы сопоставляем эти возможности с требованиями к нагрузке конкретного проекта и реалиями объекта. Вы поймете, какая именно архитектура лучше всего подходит для вашей уникальной среды. Мы рассмотрим основные архитектуры, пороговые значения нагрузки и требования к физической установке. Это гарантирует, что ваш окончательный проект будет идеально соответствовать всем коммунальным стандартам.

Ключевые выводы

• Интеграция: Трансформатор, монтируемый на площадке, представляет собой, прежде всего, автономный понижающий блок, в то время как компактная подстанция объединяет трансформатор, распределительное устройство среднего напряжения (СН) и распределительное устройство низкого напряжения (НН) в едином инженерном корпусе.

• Стоимость и возможности. Устройства, монтируемые на подставке, обеспечивают меньшие первоначальные капитальные затраты и меньшую занимаемую площадь для стандартных нагрузок. Компактные подстанции обеспечивают расширенную защиту, коммутацию и измерение для сложных объектов или объектов с высокой мощностью (например, около 5 МВА).

• Соответствие требованиям: городское планирование, местные правила коммунального хозяйства и требования безопасности на объекте часто определяют окончательный выбор независимо от базового бюджета.

Определение базовой архитектуры

Трансформатор, монтируемый на подставке

Вы можете определить это устройство как локализованный внешний распределительный узел. Он расположен внутри защищенного от несанкционированного доступа заземленного металлического шкафа. Трансформатор , монтируемый на площадке, отлично подходит для автономного применения. Обычно вы используете его для непосредственного понижения напряжения сети. Он обслуживает отдельные коммерческие здания, жилые помещения или локализованные производственные постройки.

Основные компоненты остаются простыми. Внутри вы найдете сердечник и катушку. Минеральное масло или натуральная диэлектрическая жидкость обычно погружают эти активные части в воду. В конструкции предусмотрены базовые первичные предохранители, например предохранители байонетного типа. Он также имеет основные вторичные соединения. Он не содержит обширных панелей выключателей или современной инфраструктуры учета. Вы должны разместить эти второстепенные компоненты в другом месте. Часто вы размещаете их внутри электрощитовой главного здания.

Лучшая практика: Всегда проверяйте, соблюдает ли ваша коммунальная компания стандарты строительства тупиков. В конструкциях с глухой передней частью все первичные части, находящиеся под напряжением, скрываются за изолированными разъемами. Это обеспечивает решающий уровень безопасности оператора.

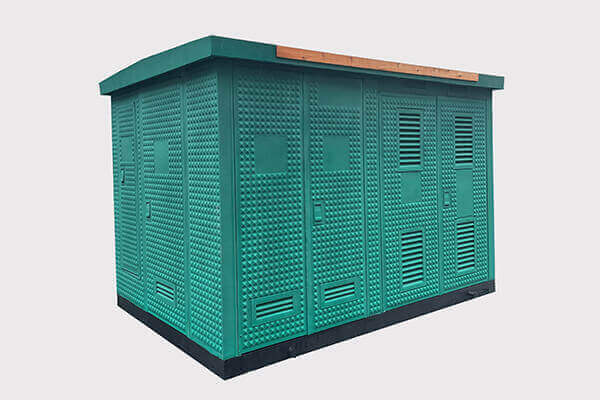

Компактная Подстанция (Единая Подстанция)

Компактная подстанция представляет собой полностью интегрированное решение заводской сборки. Он состоит из трех отдельных внутренних отсеков. Во-первых, здесь находится распределительное устройство среднего напряжения (СН). Во-вторых, он содержит главный трансформатор. Этот трансформатор может быть маслонаполненным или сухим. Наконец, он включает в себя низковольтный распределительный щит или распределительный щит.

Этот блок действует как высоко локализованный узел управления. Он легко изолирует неисправности. Он предлагает расширенные возможности переключения. Вы можете интегрировать цифровые измерения непосредственно в корпус. Основное преимущество – консолидация. Вы устраняете необходимость в отдельных шкафах среднего напряжения на входе. Вы также устраняете необходимость в распределительных панелях низкого напряжения на открытом воздухе. Фабрика проектирует все для совместной работы. Это гарантирует проверенную устойчивость к короткому замыканию по всей сборке.

Пороговые значения емкости и масштабируемость нагрузки

Соответствие оборудования реальным потребностям в электроэнергии имеет решающее значение. Вы также должны учитывать будущую масштабируемость нагрузки. Каждый объект требует индивидуального подхода. Недостаточное проектирование ограничивает ваш операционный рост. Чрезмерное проектирование без необходимости связывает ценный капитал.

Стандартные ограничители, монтируемые на площадку, идеально подходят для прямых нагрузок. Производители создают отдельные агрегаты большой производительности. Однако продвижение одной площадки к порогу 5 МВА приводит к серьезным осложнениям. Вам необходимо управлять массивными пучками вторичных кабелей. Номинальные токи симметричного повреждения быстро возрастают. Управление температурным режимом становится очень сложным. Пропускание экстремальных токов через автономный распределительный трансформатор наружного применения часто требует параллельного вторичного питания. Заделывать несколько кабелей толстого сечения в стандартном шкафу крайне сложно.

Интегрированные решения предлагают явные преимущества для тяжелых мощностей. Они подходят для тяжелых промышленных нагрузок, многоквартирных объектов и сетей возобновляемой энергии. Встроенное распределительное устройство среднего напряжения обеспечивает гораздо более безопасную обработку высоких токов повреждения. Вы можете использовать кольцевой основной блок (RMU) для первичной коммутации. С другой стороны, разделение нагрузки становится легким. Во внутреннем отсеке низкого напряжения размещено несколько отходящих автоматических выключателей. Вы распределяете электроэнергию напрямую по различным крыльям объекта. Вы избегаете прокладки в здании массивных отдельных шинопроводов. Такое модульное разделение питания повышает общую надежность системы.

Распространенная ошибка: неспособность рассчитать будущую зарядную нагрузку электромобилей (EV). Всегда оставляйте буфер емкостью 20–30 % на узлах распределения. Добавление совершенно нового подразделения впоследствии существенно нарушает работу объекта.

Ограничения по площади, установке и строительным работам

Оценка пространства играет огромную роль при выборе оборудования. Городские неудачи и дискретные правила ландшафтного дизайна строго регулируют установку на открытом воздухе. Вы должны тщательно проанализировать свой доступный физический след.

Стандартные устройства, монтируемые на подставке, обычно намного компактнее. Они могут похвастаться минимальным физическим профилем. Они легко прячутся за стандартными ландшафтными ширмами. Они идеально вписываются в тесные городские закоулки. Их меньший размер делает их визуально ненавязчивыми.

Реалии установки этих двух технологий резко различаются. Для стандартного агрегата требуется относительно простая бетонная подушка. Вам необходимы базовые траншеи для подземных первичных и вторичных источников питания. Необходимо строго соблюдать радиусы зазора. Нормы пожарной безопасности требуют соблюдения определенных расстояний от дверей, окон и вентиляционных отверстий зданий.

Интегрированные подстанции требуют значительно большего фундамента. Бетонную подушку часто сильно армируют. Он должен выдерживать общий вес трех отдельных отсеков. Однако вы должны рассматривать это целостно. Интегрированное переключение среднего и низкого напряжения исключает необходимость использования отдельных электрощитовых помещений внутри помещения. Это также устраняет необходимость во вторичных площадках ОРУ. Такая консолидация часто экономит общее пространство сайта. Вы возвращаете себе премиальные квадратные метры помещений для основных деловых операций.

Риски реализации существуют для обеих систем. Вы должны учитывать доступ местных коммунальных транспортных средств. Автокранам необходимы четкие радиусы поворота для будущих операций по замене. Вы также должны соблюдать правила локализации разливов нефти. Местные нормы могут потребовать наличия специальных ям под бетонным фундаментом.

Таблица 1. Сравнение физических характеристик и установки

Безопасность, защищенность и соблюдение экологических требований

Безопасность корпуса предотвращает несанкционированный доступ публики. Оба решения имеют защищенную от несанкционированного доступа конструкцию для использования вне помещений. Они используют толстую сталь. Они оснащены скрытыми петлями и пятиугольным запирающим механизмом. Они эффективно защищают население от смертельного напряжения.

Интегрированные решения предлагают уникально изолированные отсеки. Такое разделение значительно повышает безопасность оператора. Обслуживающий персонал может безопасно открыть и получить доступ к панели низкого напряжения. Они остаются полностью отделенными от секции среднего напряжения. Они никогда не подвергаются непосредственному воздействию на бак главного трансформатора. Такая изоляция упрощает рутинные задачи обслуживания. Это снижает уровень требований к средствам индивидуальной защиты (СИЗ) для простого сброса низковольтного выключателя.

• Сдерживание вспышки дуги. Интегрированные корпуса обычно обеспечивают превосходную защиту от внутренних повреждений. Металлические перегородки отводят энергию взрывной дуги от операторов. Специальные створки крыши или задние дефлекторы безопасно сбрасывают давление.

• Безопасность переключения: Вы можете использовать моторизованные переключатели среднего напряжения. Операторы могут выполнять первичное переключение удаленно. Это исключает ручное взаимодействие во время передачи динамической нагрузки.

• Изоляция неисправностей: специальные реле защиты постоянно контролируют состояние системы. Они мгновенно отключают отдельные выключатели при обнаружении перекоса фаз или короткого замыкания.

Соблюдение экологических требований оказывает глубокое влияние на городское планирование. Устройства, заполненные жидкостью, всегда несут теоретический риск утечки. Вы должны соблюдать строгие правила Агентства по охране окружающей среды (EPA). Городские центры часто ограничивают поставку больших объемов нефтепродуктов вблизи водных путей.

Интегрированные устройства элегантно решают эту проблему. Они могут использовать внутренние трансформаторы сухого типа с литой изоляцией. Это полностью исключает риски разлива нефти. Вы избегаете строительства дорогих бетонных защитных насыпей. Интеграция сухого типа прекрасно работает в экологически чувствительных районах. Он также идеально подходит для городских условий с высокой плотностью размещения. Вы просто должным образом проветриваете корпус, чтобы контролировать рассеивание тепла.

Логика включения в шорт-лист: что выбрать?

Вы должны принять структурированную систему оценки. Выбор между трансформатором, монтируемым на площадке, и компактной подстанцией требует логического исключения. Мы рекомендуем использовать четкое дерево решений. Это позволяет согласовать конкретные параметры вашего проекта с правильным типом оборудования.

1. Оцените тип нагрузки: проста ли ваша нагрузка? Обычно она составляет от 2,5 до 3 МВА? Если да, склоняйтесь к стандартному креплению на подставке. Вы управляете тяжелой промышленной площадкой или солнечной фермой? Тяжелые нагрузки отдают предпочтение интегрированным подстанциям.

2. Найдите нисходящую защиту: размещаете ли вы главный распределительный щит низкого напряжения внутри здания? Если да, то стандартного блока достаточно. Вам нужно сэкономить пространство в помещении? Держите все первичное распределение низкого напряжения вне помещения, используя встроенный блок.

3. Оцените потребности в переключении среднего напряжения: осуществляет ли ваша местная коммунальная служба всю коммутацию восходящего потока? Базовый понижающий блок работает нормально. Вам требуется сложная коммутация кольцевой сети? Интегрированное решение обеспечивает необходимый внутренний RMU.

4. Ознакомьтесь с экологическими правилами: находитесь ли вы рядом с охраняемым водоразделом? Запрещают ли местные законы использовать маслонаполненное оборудование? Выбирайте интегрированный блок с сердечником сухого типа.

Ваши следующие действия должны включать аудит местных стандартов коммунальных услуг. Коммунальные предприятия часто отдают предпочтение одной конкретной технологии перед другой. Вы также должны рассчитать точные профили нагрузки. Внимательно просмотрите свои однолинейные диаграммы. Наконец, оцените ограничения фундамента вашего сайта. Геотехническое обследование подтверждает, поддерживает ли ваша почва сильно армированные бетонные подушки.

Выбор оптимального оборудования обеспечивает безопасность инфраструктуры вашего объекта. Это гарантирует непрерывную работоспособность. Это значительно упрощает дальнейшее обслуживание. Вы защитите свой персонал от опасной электрической среды.

Заключение

Выбор между этими двумя методами распространения редко является простым предпочтением. Это диктуется плотностью нагрузки, требованиями безопасности и инфраструктурой площадки. Стандартные устройства превосходно справляются с простыми и малозанимаемыми приложениями. Интегрированные решения доминируют в сложных промышленных сетях высокой пропускной способности. Они обеспечивают непревзойденную безопасность за счет физического разделения.

Помните об этом важнейшем якоре доверия: чрезмерное проектирование приводит к напрасной трате капитала. И наоборот, недостаточное проектирование приводит к непосредственной угрозе безопасности и серьезным узким местам в эксплуатации. Вы должны найти идеальный баланс, исходя из ваших конкретных данных о нагрузке. Тщательно оцените свои экологические ограничения.

Мы советуем вам заранее проконсультироваться с лицензированным инженером-электриком. Немедленно обратитесь к своему техническому отделу продаж. Предоставьте им свои однолинейные схемы (SLD) и гражданские планы объекта. Точная оценка гарантирует, что вы закажете именно то оборудование, которое требуется для вашего проекта. Защитите свою стратегию распределения электроэнергии сегодня.

Часто задаваемые вопросы

Вопрос: Может ли компактная подстанция использовать сухой трансформатор?

А: Да. Инженеры часто выбирают сердечники сухого типа для экологически чувствительных зон. Это полностью исключает риск утечек диэлектрического масла. Это предотвращает загрязнение почвы. Однако сердечники сухого типа выделяют значительное количество окружающего тепла. Необходимо увеличить общую площадь корпуса. Корпус требует усовершенствованной конструкции жалюзи и принудительной вентиляции для поддержания безопасной рабочей температуры.

Вопрос: Считается ли трансформатор, установленный на площадке, подстанцией?

О: Нет. Надо уточнить этот терминологический предел. Он служит жизненно важным узлом в распределительной сети. Однако в нем полностью отсутствуют интегрированные возможности первичного переключения. Также отсутствуют вторичные распределительные панели. Настоящие подстанции объединяют первичную защиту, преобразование напряжения и вторичное разделение нагрузки в одну управляемую систему.

Вопрос: Чем отличаются эти два требования к техническому обслуживанию?

О: Стандартные устройства требуют основных периодических проверок. В первую очередь вы контролируете уровни диэлектрической жидкости, проверяете втулки и выполняете инфракрасное тепловое сканирование. Интегрированные агрегаты требуют комплексного обслуживания. Технические специалисты должны регулярно проверять выключатели низкого напряжения. Они должны проверить цифровые реле защиты и очистить отсеки распределительных устройств среднего напряжения. Это требует более квалифицированного персонала и большей координации во время простоев.

Вопрос: Какой вариант лучше для подземного распределения электроэнергии?

Ответ: Обе технологии беспрепятственно принимают подземные первичные источники питания. Ваш выбор полностью зависит от потребностей вторичного переключения. Если вы хотите централизовать все последующие автоматические выключатели на открытом воздухе, лучше использовать интегрированный блок. Если вам нужно всего лишь снизить напряжение и провести один массивный подземный источник питания в помещении, стандартный блок подойдет идеально.
