Трансформатор сухого типа по сравнению с масляным трансформатором для внутренних подстанций

Выбор трансформатора для внутренней подстанции требует большего, чем просто выбор между сухим типом и масляной конструкцией. Обе конструкции могут использоваться в промышленных, коммерческих, коммунальных и инфраструктурных приложениях, если условия их установки правильно спроектированы. Правильное решение зависит от противопожарной стратегии здания, планировки помещений, вентиляции, нагрузки, условий окружающей среды, местных норм, возможностей технического обслуживания, схемы защиты и ожидаемого срока службы. В этом руководстве сравниваются практические факторы принятия решений, чтобы проектные группы могли выбрать внутренний трансформатор подстанции на основе фактических данных, а не на основе упрощенных правил.

Ключевые выводы

• Начните со здания и контекста риска: противопожарные отсеки, доступ, вентиляция, дренаж или локализация, размещение и планирование действий в чрезвычайных ситуациях.

• Сравните полные установленные решения, включая корпус, строительные работы, вентиляцию, защиту, мониторинг и обслуживание, а не только цену покупки трансформатора.

• Сухие и масляные трансформаторы имеют разные условия установки; ни один из них не является автоматически лучшим для любого применения внутри помещений.

• Прежде чем завершить разработку технической спецификации, проверьте профиль нагрузки, гармонический режим, ожидаемый уровень шума и ограничения по пространству.

• Задокументируйте обоснование выбора с помощью чертежей площадки, применимых норм, оценки рисков, данных производителя и утвержденного электрического проекта.

Почему размещение в помещении меняет решение о трансформаторе

Внутренняя подстанция размещает трансформатор внутри здания с определенными людьми, конструкциями, службами, путями эвакуации и правилами эксплуатации. Группа разработчиков должна учитывать, как трансформатор взаимодействует с окружающим пространством во время нормальной эксплуатации, технического обслуживания и ненормальных условий. Поэтому проектирование объекта так же важно, как и паспортная табличка.

Начальные вопросы практические. Расположена ли подстанция в выделенном электрощитовом помещении или встроена в жилое здание? Какие меры огнестойкости и разделения необходимы? Существует ли маршрут доставки, установки, проверки, замены и подъема? Можно ли отвести тепло при ожидаемой нагрузке и условиях окружающей среды? Имеется ли достаточное пространство для кабельных наконечников, распределительного устройства и безопасного обслуживания? Есть ли в здании требования к дренажу или изоляции? Что произойдет, если сработает защитное устройство или потребуется экстренное реагирование?

Ответьте на эти вопросы, прежде чем спрашивать, какой тип трансформатора «лучший». Продукт может быть технически исправным, но плохо подходить для ограниченного помещения. И наоборот, более сложная установка может быть целесообразна, если проект здания, защита, план технического обслуживания и эксплуатационные обязанности были скоординированы с самого начала.

Понимание двух семейств конструкций трансформаторов

Трансформатор сухого типа использует обмотки и системы изоляции без жидкой изолирующей среды в основном баке. Подходы к строительству и охлаждению различаются в зависимости от конструкции, и окончательная установка по-прежнему требует соответствующей вентиляции, зазоров, защиты и доступа. Его часто оценивают для применения внутри помещений, где важны стратегия противопожарной защиты, сокращение обращения с жидкостями и интеграция с аппаратным помещением.

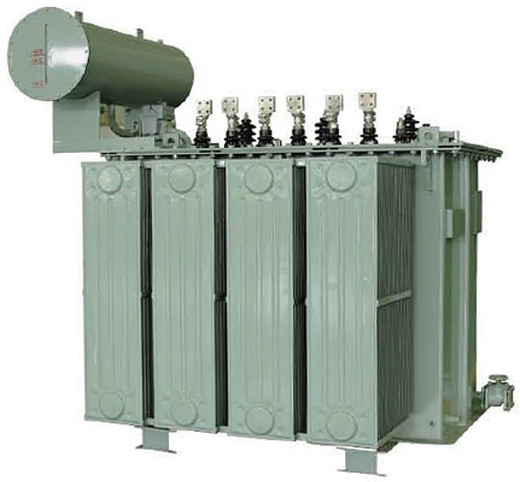

Масляный трансформатор использует изолирующую жидкость как часть системы изоляции и охлаждения. Он может стать надежным выбором для многих задач распределения, включая установки, где его температурное поведение, диапазон номинальных значений, практика обслуживания и характеристики жизненного цикла соответствуют проекту. При использовании внутри помещений проект должен учитывать требования к установке, связанные с жидкостями, противопожарные меры, локализацию или дренаж, где это применимо, доступ, мониторинг и требования местных норм.

Сравнение не должно ограничиваться средой. Конструкция производителя, система изоляции, система охлаждения, корпус, защита, техническая поддержка и условия проекта — все это имеет значение. Утверждение о том, что один тип всегда безопаснее, дешевле или эффективнее, игнорирует требования, которые делают установку внутри помещения приемлемой.

Сравните критерии, которые определяют оправданный выбор

Эта таблица представляет собой основу для принятия решений, а не замену спецификации проекта. Условия, которые являются обычными в одной юрисдикции или отрасли, могут контролироваться по-разному в другой. Ответственный инженер должен привести выбранный трансформатор и конструкцию помещения в соответствие с применимыми правилами и требованиями страховщика, коммунального предприятия, владельца или клиента.

Пожарная безопасность — системная проблема

Для закрытых подстанций пожарная безопасность трансформаторов представляет собой систему предупреждения, обнаружения, защиты, разделения, эксплуатации и реагирования на аварийные ситуации. Тип трансформатора – одновходовой. Конструкция помещения, кабельные вводы, конструкция вентиляции, противопожарные барьеры, стратегия обнаружения и подавления, где это необходимо, защитные устройства, условия технического обслуживания, порядок содержания и процедуры персонала также влияют на риск.

Избегайте отдельных утверждений, таких как «необслуживание» или «пожаробезопасность». Каждый электрический объект требует проверки и управляемой рабочей среды. Оборудование сухого типа может накапливать пыль или подвергаться воздействию загрязнений, влаги или плохой вентиляции. Маслонаполненное оборудование требует соответствующего обращения с изоляционной жидкостью и мер, предусмотренных для установки. Команда проекта должна провести документированный анализ рисков и привлечь к участию в нем органы власти или заинтересованные стороны, необходимые для проекта.

Та же дисциплина применима и к электрической защите. Обнаружение неисправностей, настройки реле, номинальные характеристики распределительного устройства, заземление, защита от перенапряжения и координация с вышестоящими и нижестоящими устройствами должны быть спроектированы как одна система. Хороший выбор трансформатора не может компенсировать недостаточную координацию защиты.

Вентиляция, температура окружающей среды и планировка помещения

Потери в трансформаторе проявляются в виде тепла. В закрытом помещении управление этим теплом должно осуществляться в соответствии с ожидаемыми условиями окружающей среды и рабочим профилем объекта. При проектировании вентиляции следует учитывать максимально возможную нагрузку трансформатора, другие источники тепла, такие как распределительное устройство, воздуховод, фильтры или жалюзи, давление в помещении, внешнюю температуру и режимы отказа любой механической системы. Не предполагайте, что помещение с решеткой имеет достаточную вентиляцию без инженерной проверки.

Одновременно планируйте техническое обслуживание и доступ к кабелям. Трансформаторам требуется разрешение на осмотр, подключение, очистку, тестирование и возможное снятие или замену. Кабелям необходим радиус изгиба, доступ к клеммам, поддержка и разделение. Распределительному устройству необходимо место для открывания дверей, места для вывода или обслуживания, где это применимо, а также безопасная рабочая зона. Переполненная комната может занимать площадь чертежа, но эксплуатация будет дорогой или небезопасной.

Шум также заслуживает раннего внимания. Трансформатор, конструкция здания, монтаж, соседние помещения и график работы влияют на ощущения жильцов. Если подстанция находится рядом с офисами, медицинскими учреждениями, жилыми домами или чувствительными к шуму технологическими процессами, включите акустические требования в пакет закупок и рассмотрите путь установки на предмет корпусной передачи.

Профиль нагрузки, гармоники и соответствие номинальным характеристикам

Трансформатор необходимо выбирать с учетом того, как объект фактически использует электроэнергию. Непрерывная базовая нагрузка, циклическая технологическая нагрузка, большие пуски двигателей и нелинейная электроника предъявляют разные требования к распределительной системе. Установите ожидаемую кривую нагрузки, пиковую нагрузку, коэффициент мощности, последовательность запуска, профиль гармоник и будущие дополнения. Подтвердите техническое руководство производителя для предлагаемой обязанности, а не полагайтесь на общее предположение об обслуживании.

Гармоники требуют особого ухода. Приводы, выпрямители, ИБП и другие нелинейные нагрузки могут изменить тепловой режим трансформатора. Для электрического проектирования могут потребоваться фильтры, реакторы, подходящие конструктивные особенности трансформатора, мониторинг или изменения в схеме распределения. Эти меры должны оцениваться квалифицированными инженерами в рамках полного исследования качества электроэнергии.

Рейтинговая маржа должна отражать определенную потребность. Запас может поддерживать известный рост, высокие условия окружающей среды или план обеспечения надежности, но простой выбор самого большого практичного трансформатора может привести к ненужным затратам и плохой работе при очень малой нагрузке. Используйте модель нагрузки для сравнения текущего спроса, вероятных пиковых условий и будущих сценариев. Затем задокументируйте, почему выбранный рейтинг является подходящим.

Управление техническим обслуживанием и состоянием

Обслуживание трансформатора начинается с доступа и информации. На предприятии должен быть обеспечен безопасный способ проверки устройства, его изоляции, записи наблюдений и реагирования на отклонения. Интервалы и задачи технического обслуживания должны соответствовать документации производителя, фактической нагрузке, условиям на объекте и стратегии технического обслуживания владельца. Чистая, сухая, хорошо оборудованная электрическая комната поддерживает оба типа трансформаторов.

Для трансформаторных установок сухого типа проверка может быть сосредоточена на чистоте, признаках перегрева, соединениях, путях охлаждения, вибрации, состоянии изолирующих поверхностей и данных мониторинга, если это применимо. Для установок масляных трансформаторов план технического обслуживания также касается бака и принадлежностей, уплотнений, индикаторов состояния, а также процедур обращения с жидкостью, соответствующих агрегату и местным правилам. Конкретные испытания и оценки состояния следует планировать с привлечением квалифицированного обслуживающего персонала.

Не перекладывайте ремонтопригодность на оперативную группу после передачи. Включите маршруты доступа, подъемные устройства, запасную стратегию, защитные настройки, соединения для мониторинга, записи и обучение в рамках проекта. Установленным трансформатором легче управлять, если люди, получающие его, знают его обычные показания, реакцию на сигналы тревоги, процедуру изоляции и путь обращения в сервисную службу.

Защита, мониторинг и интерфейс подстанции

Трансформатор взаимодействует с высоковольтными и низковольтными распределительными устройствами, кабелями, средствами защиты, заземления, средствами управления и, возможно, удаленным мониторингом. Каждый интерфейс нуждается в ясности. Подтвердите номинальное напряжение, расположение клемм, кабельную заделку, номиналы аварийной нагрузки, схему заземления, логику реле, измерения, сигналы тревоги и требования к связи. Трансформатор не является автономной энергосистемой.

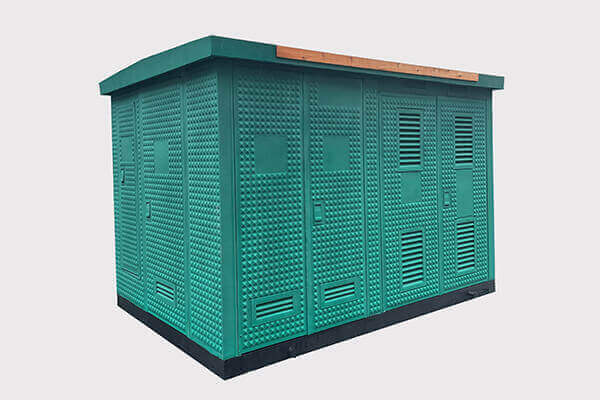

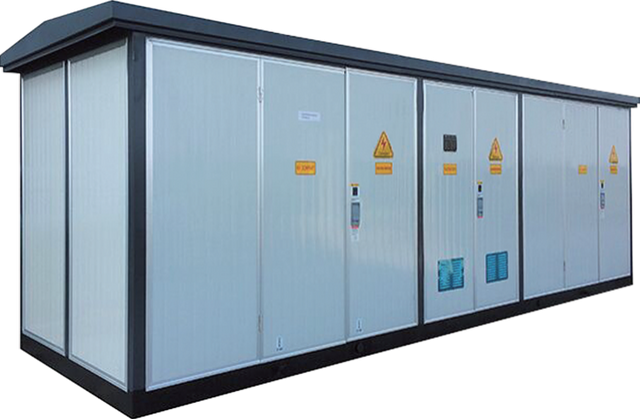

Если для объекта подходит компактный или сборный подход, он может упростить некоторые интерфейсы, объединив основные компоненты в согласованном корпусе. Сборный трансформатор 4E описывает отдельные функциональные области для распределения высокого напряжения, трансформатора и распределения низкого напряжения. Прежде чем принять решение о том, что компактное решение подходит, проектная группа должна проверить все требования к электричеству, пожарной безопасности, доступу, окружающей среде и коммунальным услугам, предъявляемые к конкретной площадке.

Мониторинг должен служить оперативному решению. Температура, нагрузка, сигналы тревоги, состояние переключения и другие сигналы могут быть ценными, если они доходят до человека, который знает, что делать. Избегайте сбора данных без приоритетов тревог, процедур реагирования и владения техническим обслуживанием. Для критически важных объектов мониторинг и управление состоянием могут уменьшить неожиданные отключения электроэнергии, если они привязаны к четкому плану эксплуатации.

Контрольный список закупок для проектов внутренних трансформаторов

Создайте контролируемую спецификацию, в которой будут зафиксированы требования к электрооборудованию и установке проекта. Укажите номинал, напряжение, частоту, схему подключения, импеданс, отводы, тип изоляции или охлаждения, потери, условия окружающей среды, высоту над уровнем моря, если применимо, корпус, расположение внутри помещения, требования к уровню шума, терминальные интерфейсы, защиту, мониторинг, документацию по испытаниям, аксессуары, стандарты, упаковку, ограничения по транспортировке и поддержку при вводе в эксплуатацию.

Включите чертежи помещений и однолинейную схему. Укажите желаемый доступ для обслуживания, маршрут ввода кабеля, ограничения по подъему, требования к фундаменту, предположения о вентиляции, противопожарную стратегию, условия дренажа или локализации, если применимо, а также необходимую документацию. Попросите поставщиков перечислить исключения и предположения. Это превращает общую цитату в сравнение полных решений.

Используйте приемочные работы на заводе и на площадке для проверки поставленной конфигурации. На месте проверьте паспортные таблички, физическое состояние, аксессуары, схему подключения, заземление, защитные настройки, состояние помещения, вентиляцию и утвержденные действия по включению питания. Зарегистрируйте отклонения и зафиксируйте их перед плановой эксплуатацией. 4E Линейка трансформаторов может способствовать обсуждению продукта на ранних этапах, в то время как окончательное решение по проекту всегда должно соответствовать утвержденному электрическому проекту.

Заключение

Для внутренней подстанции лучшим выбором трансформатора является тот, который соответствует комплексному проекту здания и энергосистемы. Трансформаторы сухого типа и масляных трансформаторов имеют допустимые области применения, но выбор должен основываться на противопожарной стратегии, вентиляции, планировке помещения, нагрузке, защите, техническом обслуживании и ценности жизненного цикла. Используйте документированное сравнение, подтвердите местные требования и заблаговременно укажите интерфейсы. Такой подход позволяет избежать ложных двоичных файлов и создает установку, которую операторы могут безопасно обслуживать в течение всего срока ее службы.

Часто задаваемые вопросы

Всегда ли в помещении необходим трансформатор сухого типа?

Нет. Подходящий тип зависит от оценки риска здания, местных требований, режима работы трансформатора, конструкции помещения, защиты, плана технического обслуживания и предпочтений владельца. Оба варианта требуют инженерной установки.

Нужны ли специальные условия для масляного трансформатора внутри помещения?

При установке внутри помещения необходимо учитывать соответствующие вопросы, связанные с жидкостями, пожарной безопасностью, локализацией или дренажем, защитой и техническим обслуживанием. Точные положения зависят от устройства, места и применимых правил.

Какой трансформатор требует меньше обслуживания?

Потребности в техническом обслуживании зависят от конкретной конструкции, окружающей среды, нагрузки и инструкций производителя. Не делайте выбор исключительно на основе заявления о низких эксплуатационных расходах; просмотрите запланированные задачи по осмотру и обслуживанию для фактической установки.

Как гармоники влияют на выбор трансформатора?

Нелинейные нагрузки могут увеличивать тепловые нагрузки и влиять на качество напряжения. Оцените спектр нагрузки и согласуйте выбор трансформатора с качеством электроэнергии и схемой распределения.

Что должно быть включено в планировку помещения подстанции?

Укажите площадь расположения трансформатора, зазоры, вентиляционные пути, доступ к распределительному устройству, кабельные трассы, заземление, противопожарные меры, освещение, дренаж или изоляцию, где это применимо, безопасное рабочее пространство, а также маршрут для установки и замены.

Можно ли установить сборную подстанцию ​​внутри помещения?

Это возможно, если конфигурация продукта и условия здания подходят, но перед утверждением проект должен проверить размеры, вентиляцию, противопожарную стратегию, электрические интерфейсы, доступ и все применимые нормы.
