Выбор распределительного трансформатора для промышленного объекта — это решение при проектировании системы, а не сравнение по каталогу. Трансформатор должен обеспечивать реальную рабочую нагрузку при соответствии напряжению на объекте, среде установки, устройству защиты, предположениям о неисправности, модели обслуживания и плану расширения. Негабаритный агрегат может увеличить стоимость и работать неэффективно при очень малой нагрузке; блок недостаточного размера или плохо подобранный блок может ограничить производительность, создать неприемлемое падение напряжения или сократить срок службы оборудования. Это руководство дает владельцам объектов, инженерам и специалистам по закупкам дисциплинированный способ превратить информацию о нагрузке в обоснованную спецификацию трансформатора.
Начните с измеренных или хорошо документированных данных о нагрузке, включая спрос, разнообразие, запуск двигателя, гармоники и запланированный рост.
Выбирайте кВА из фактического рабочего профиля объекта, а не просто складывая все номинальные значения, указанные на паспортной табличке.
Подтвердите первичное и вторичное напряжения, векторную группу, полное сопротивление, расположение нейтрали и координацию защиты как целостной системы.
Подберите тип и корпус трансформатора в соответствии с расположением внутри или снаружи, противопожарной стратегией, воздействием окружающей среды, пространством и возможностями обслуживания.
Сравните последствия жизненного цикла, такие как потери энергии, риск простоя, доступ и обслуживание, а не сосредотачивайтесь только на цене покупки.
На промышленной площадке редко бывает одна постоянная нагрузка. Он может иметь двигатели, запускающиеся в разное время, приводы с регулируемой скоростью, сварочное оборудование, технологический нагрев, компрессоры, насосы, освещение, управляющие нагрузки, зарядку аккумуляторов и будущее производственное оборудование. Полезный процесс выбора начинается с создания графика нагрузки, в котором фиксируются номинальные характеристики оборудования, нормальная эксплуатационная потребность, ожидаемая одновременность, часы работы, коэффициент мощности, если он известен, поведение двигателя при запуске, вклад гармоник и запланированные дополнения.
Сами по себе цифры, указанные на паспортной табличке, могут ввести в заблуждение. Некоторые нагрузки включаются лишь время от времени, а другие работают постоянно. Завод с несколькими большими двигателями может иметь скромный устойчивый спрос, но требует пусковых мероприятий. Объекту с силовой электронной нагрузкой может потребоваться особое внимание к гармоническим эффектам и тепловым характеристикам. Хорошая оценка нагрузки использует измеренные интервальные данные, когда сайт уже существует; для новой площадки используется информация о технологическом проектировании и консервативные, документированные предположения, которые можно пересмотреть при вводе в эксплуатацию.
Расчет можно выразить обычным текстом следующим образом: кВА трансформатора = подключенная кВт × коэффициент спроса / (коэффициент мощности × плановый коэффициент нагрузки). Это отношения планирования, а не замена инженерного исследования. Коэффициент спроса, коэффициент мощности и запланированный коэффициент нагрузки должны выбираться из фактического профиля объекта. Полученное предварительное значение затем следует проверить на предмет запуска двигателя, гармоник, условий окружающей среды, требуемого резервирования и будущего роста нагрузки.
Разделите нагрузку объекта на группы, которые ведут себя по-разному. Базовая технологическая нагрузка, прерывистая технологическая нагрузка, нагрузки двигателя, нелинейные нагрузки, основные нагрузки, строительные коммуникации и будущие нагрузки часто заслуживают отдельных строк. Определите условия производства, которые создают наибольший одновременный спрос. Среднее значение за смену на холостом ходу может быть полезно для планирования энергопотребления, но оно не должно определять размер трансформатора для полной производственной смены.
Задавайте оперативным группам практические вопросы. Какие двигатели запускаются через линию, а какие используют устройства плавного пуска или приводы? Можно ли упорядочить старты? Работает ли печь или компрессор с другой основной нагрузкой? Утверждена ли уже большая будущая производственная линия? Ожидается ли, что объект будет расти за счет второго трансформатора или одного более крупного блока? Эти ответы более ценны, чем произвольный процент резервных мощностей.
Также рассмотрите, как энергоснабжение и последующие системы реагируют на изменения нагрузки. Падение напряжения во время запуска, доступный уровень неисправности, настройки защитных устройств и длина кабелей влияют на приемлемую работу номинально адекватного трансформатора. Выбор трансформатора следует согласовывать с распределительным устройством, проводниками, защитой, заземлением и снижением качества электроэнергии, а не рассматривать как отдельную покупку.
После определения предварительных номиналов переведите их в полную электрическую спецификацию. Первичное напряжение должно соответствовать имеющемуся источнику питания. Вторичное напряжение должно соответствовать системе использования и оборудованию. Частота, расположение фаз, требования к отводам, векторная группа, конфигурация нейтрали, полное сопротивление, уровень изоляции и расположение соединений могут иметь значение. Правильные ценности не универсальны; они следуют местной сети, схеме распределения объектов и требованиям к оборудованию.
Хорошим примером является сопротивление трансформатора. Он влияет на регулирование напряжения и поведение при коротком замыкании, поэтому влияет как на нормальную работу, так и на координацию защитных устройств. Изменение импеданса для решения одной проблемы может создать другую. Аналогичным образом расположение нейтрали влияет на конструкцию заземления и защиты. Эти варианты выбора должны быть проверены ответственным инженером-электриком с учетом текущих данных системы, а не скопированы из предыдущего проекта.
Элемент выбора | Вопрос, который нужно решить | Почему это важно | Доказательства для сохранения |
|---|---|---|---|
Рейтинг и загрузка | Каковы пиковый спрос, рабочий цикл и вариант расширения? | Определяет тепловой запас и полезную емкость | График нагрузки и предположения |
Первичное и вторичное напряжение | Что доступно в восходящем направлении и необходимо в нисходящем? | Предотвращает несовместимые интерфейсы оборудования | Однолинейная схема и коммунальные данные |
Импеданс и режим неисправности | Как трансформатор повлияет на характеристики тока повреждения и напряжения? | Поддерживает координацию и рейтинги оборудования. | Исследование короткого замыкания и защиты |
Расположение обмотки и нейтрали | Какая схема заземления и распределения используется? | Влияет на защиту и последующую работу | Конструкция заземления и защиты |
Потери и эффективность | Сколько часов и при какой нагрузке он будет работать? | Влияет на эксплуатационные расходы в течение срока службы актива | Данные о потерях и профиль нагрузки |
Окружающая среда и установка | В помещении, на открытом воздухе, в агрессивной, горячей, пыльной или ограниченной зоне? | Определяет тип, корпус, зазоры и техническое обслуживание. | Обследование объекта и монтажный чертеж |
Выбор распределительного трансформатора тесно связан с тем, где будет располагаться устройство. В помещении электрооборудования в приоритете могут быть противопожарная стратегия, вентиляция, доступ, шум, зазоры и интерфейсы здания. При установке на открытом воздухе приоритетом может быть защита от атмосферных воздействий, температурный диапазон, загрязнение, безопасность, коррозия и доступ для обслуживания. Компактная промышленная площадка может предпочесть интегрированный подход, который уменьшает количество полевых интерфейсов, в то время как более крупная площадка может потребовать отдельного оборудования для резервирования или поэтапного расширения.

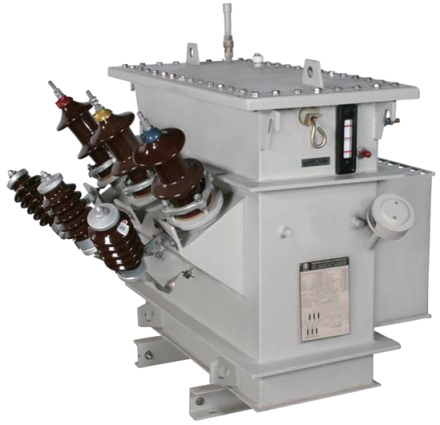

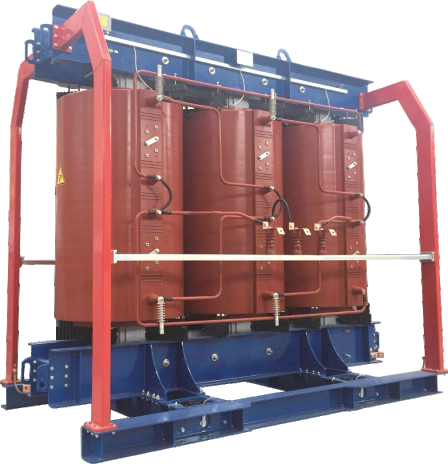

Термины «сухой тип» и «масляный» не следует использовать как обозначение добра и зла. Оба могут быть уместны в правильном приложении. Конструкции сухого типа часто рассматриваются в тех случаях, когда важны установка внутри помещений, соображения противопожарной безопасности или пониженные требования к обращению с жидкостью. Маслонаполненные конструкции могут стать надежным решением, если должным образом учтены вопросы их установки, локализации, обслуживания и защиты окружающей среды. Окончательный выбор должен основываться на оценке рисков и требованиях к месту, а не на общих предпочтениях.
Для объектов, которым выгодно комплексное распределение, решение 4E со сборными трансформаторами описывает компоновку, которая объединяет высоковольтное оборудование, трансформатор и низковольтное оборудование в функциональных отсеках. Прежде чем выбирать комплексное решение, проектная группа должна убедиться, что требования к напряжению, защите, корпусу, окружающей среде и доступу соблюдены.
Поведение двигателя часто меняет практические требования к трансформатору. Большой пуск двигателя может вызвать временное падение напряжения, которое повлияет на другие нагрузки, средства управления и стабильность процесса. Серьезность зависит от метода запуска двигателя, полного сопротивления системы, характеристик трансформатора, прокладки кабеля и одновременной нагрузки. Предприятие может уменьшить проблему, установив последовательность пусков, используя подходящее пусковое оборудование, пересмотрев архитектуру распределения или выбрав спецификацию трансформатора, соответствующую его задачам. Ответ должен прийти из исследования, а не из эмпирического правила.
Нелинейные нагрузки также заслуживают внимания. Приводы с регулируемой скоростью, выпрямители, системы бесперебойного питания, сварочное оборудование и некоторые электронные нагрузки могут создавать гармонический ток. Гармоники могут увеличить нагрев и повлиять на форму сигнала напряжения. Группа разработчиков должна количественно оценить вероятный спектр нагрузки, подтвердить рекомендации производителя трансформатора для предполагаемого режима работы и согласовать меры по снижению нагрузки с проектом распределения. Недостаточно предположить, что номинальная мощность в кВА охватывает каждую форму сигнала.
Коррекция коэффициента мощности может изменить профиль тока и нагрузки, но ее следует разрабатывать с учетом гармоник объекта и режима переключения. С самого начала рассматривайте качество электроэнергии как часть модели нагрузки. Гораздо проще зарезервировать пространство, определить точки мониторинга и скоординировать оборудование на этапе проектирования, чем проводить модернизацию из-за сбоя в работе.
Желаемая непрерывность обслуживания может привести к иному решению, чем простое определение пиковой нагрузки. Площадка с допустимым окном останова может принять один трансформатор с плановым обслуживанием. Предприятию с критическим процессом может потребоваться секционирование, запасной вариант, второй трансформатор или выделенный источник питания для основных нагрузок. Резервирование — это бизнес-решение, поддерживаемое электрическим анализом: оно зависит от стоимости простоя, способности снизить нагрузку, времени выполнения ремонта и характера процесса.
Рост должен быть выражен в виде конкретных сценариев. Вместо добавления произвольного запаса перечислите утвержденные нагрузки расширения, их время и электрическое поведение. Сравните такие варианты, как установка более крупного трансформатора сейчас, выделение физического и электрического пространства для второго трансформатора или использование модульной компоновки. Включите коммутацию, защиту, кабельные, гражданские и контрольные последствия. Самая низкая первоначальная стоимость может оказаться дорогостоящей, если следующее расширение потребует масштабного закрытия и реконструкции.
Покупная цена является лишь частью владения трансформатором. Просмотрите потери холостого хода и нагрузки, ожидаемый профиль нагрузки, техническое обслуживание, строительные работы по монтажу, потребности в корпусе, меры противопожарной защиты или локализации, доступ, стратегию запасных частей, сервисную поддержку, мониторинг и подверженность простоям. Устройство с более низкой закупочной ценой, но с более высокими потерями, может оказаться более дорогим в течение длительного периода эксплуатации. И наоборот, выбор с необычно низкими потерями может не принести пользы, если он неправильно рассчитан для своих задач.
Запросите у поставщиков сопоставимые данные на той же основе: номинал, напряжение, полное сопротивление, конструкция охлаждения или изоляции, указанные потери, аксессуары, корпус, документация по испытаниям, объем поставки и исключения. Сравнение становится ненадежным, если одно предложение включает защитные интерфейсы или аксессуары, которые исключены из другого. Технические и коммерческие команды должны использовать один контролируемый сравнительный лист, чтобы отклонения были видны.
Ассортимент трансформаторов 4E может стать отправной точкой для обсуждения конфигураций трансформаторов и компактных подстанций. Окончательную спецификацию следует сверить с однолинейной схемой проекта и фактической нагрузкой объекта.
Настойчивый запрос котировок сообщает потенциальным поставщикам, что должен делать трансформатор и как будет подтверждено соответствие требованиям. Укажите электрические характеристики и напряжения, частоту, тип установки, условия окружающей среды и места установки, необходимые ответвления, ожидаемое полное сопротивление, расположение обмотки и нейтрали, требования к изоляции или охлаждению, потребности в корпусе, аксессуарах, мониторинге, клеммах, требованиях к испытаниям, документацию, упаковку, поддержку при вводе в эксплуатацию, а также применимые стандарты или спецификации заказчика.
Укажите интерфейсы. Определите входящие и исходящие кабельные или шинные соединения, ограничения по пространству, маршрут подъема, фундамент или цоколь, точку заземления, защитные устройства, потребности в удаленном мониторинге и разрешение на техническое обслуживание. Делитесь текущей однолинейной схемой и данными объекта в рамках процесса управления документацией проекта. Неоднозначность на этапе котировки обычно возвращается в виде вариации, задержки или модификации поля.
Также следует запланировать заводские приемочные испытания и приемку на объекте. Заводская документация должна идентифицировать поставляемую конфигурацию и демонстрировать согласованные испытания. Проверка на месте должна подтвердить, что поставленное устройство, аксессуары, соединения, настройки защиты, заземление и условия установки соответствуют проекту. Подача напряжения должна соответствовать утвержденным процедурам и правилам безопасности проекта.
Лучшим распределительным трансформатором является тот, который соответствует реальной нагрузке объекта, архитектуре системы, окружающей среде, целям надежности и плану на будущее. Начните с измеренных или обоснованных предположений о нагрузке, затем согласуйте номинальные характеристики, напряжение, полное сопротивление, защиту, тип установки и последствия для жизненного цикла. Избегайте решений, основанных исключительно на каталоге. Когда трансформатор указан как часть промышленной системы распределения электроэнергии, закупки становятся более понятными, а ввод в эксплуатацию — более предсказуемым.
Начните с графика нагрузки, примените обоснованные предположения о потреблении и разнообразии, учтите коэффициент мощности, затем проверьте предварительный результат на соответствие пусковому режиму, гармоникам, условиям окружающей среды и запланированному росту. Согласуйте окончательный выбор с исследованием системы объекта.
Добавьте мощность для определенных будущих нагрузок, неопределенность, которую еще невозможно устранить, или стратегию надежности. Произвольная маржа может увеличить стоимость, не решая фактических требований к расширению или непрерывности.
Нет. На паспортных табличках не указана одновременная работа, последовательность запуска двигателя, рабочий режим, содержание гармоник или будущий рост. Эти факторы могут существенно изменить выбор.
Конструкции сухого типа часто рассматриваются для помещений внутри помещений или там, где противопожарная политика, условия обращения с жидкостями и условия технического обслуживания делают их подходящими. При выборе по-прежнему необходимо учитывать нагрузку, вентиляцию, окружающую среду, шум, доступ и требования проекта.
Импеданс влияет как на поведение напряжения под нагрузкой, так и на доступный ток повреждения. Оно должно соответствовать требованиям защиты объекта, проводов, распределительного устройства и запуска двигателей.
Предоставьте однолинейную схему, первичное и вторичное напряжения, целевые номинальные характеристики, среду установки, профиль нагрузки, информацию о защите, необходимые аксессуары, стандарты, ограничения на месте и предположения о будущем расширении. Это помогает поставщикам возвращать технически сопоставимые предложения.
