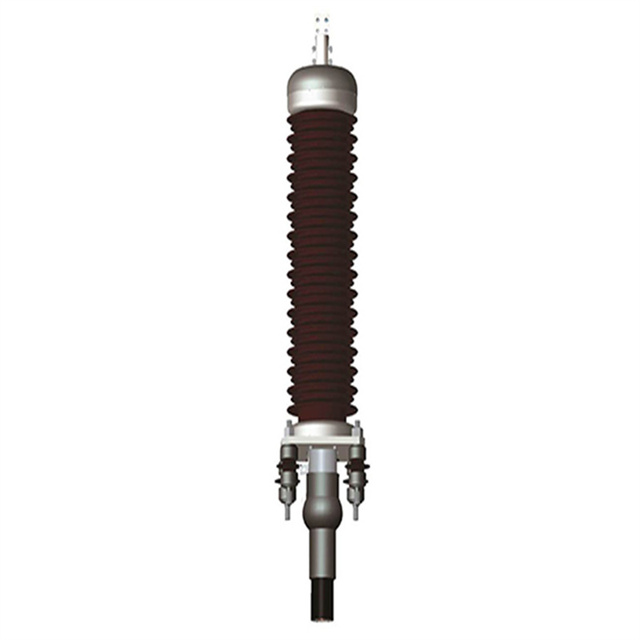

Настройка линии по производству кабельной арматуры для соединений и концевых заделок

Настройка линии по производству кабельных аксессуаров будет успешной, если она спроектирована с учетом кабельных интерфейсов, которыми она должна управлять. Соединения и клеммы не являются обычными пластиковыми и металлическими сборками: они управляют электрическими нагрузками, непрерывностью изоляции, непрерывностью экрана, герметизацией, механическим удержанием и установкой на месте. Поэтому линия, производящая одинаковые детали, нуждается в определенном диапазоне кабелей, контролируемых интерфейсах компонентов, одобренных материалах, надежных инструментах и ​​проверке, которая следует за процессом, а не появляется только при окончательной упаковке. Эта статья дает новым производителям практическую основу для запуска линии соединений и заделок, не путая список машин с производственной системой.

Ключевые выводы

• Прежде чем выбирать машины или пресс-формы, определите класс напряжения, конструкцию кабеля, условия установки и технологию продукта.

• Стройте линию вокруг контролируемого потока компонентов, а не вокруг изолированных станций оборудования.

• Отдельная разработка продукции, текущий контроль производства и формальная квалификация; каждому нужны разные доказательства.

• Выбирайте автоматизацию после того, как ручной или полуавтоматический процесс станет достаточно стабильным для хорошей автоматизации.

• Используйте репрезентативную семью пилотов для совместной проверки материалов, инструментов, рабочих инструкций, проверки, упаковки и поддержки установки.

Начните с платформы продукта, а не с каталога оборудования

Фраза «Настройка линии по производству кабельных аксессуаров» может описывать самые разные операции. Линия комплектов термоусадки может быть сосредоточена на длине нарезки, клее или мастике, разъёмных деталях, печатной идентификации, вариантах соединителей и точности упаковки. Линия по производству концевых муфт холодной усадки может зависеть от эластомерных корпусов, опорных сердечников, процессов расширения, геометрии контроля напряжения и защиты чистых поверхностей сопряжения. Для линии механических кабельных соединений могут потребоваться точные соединители, узел с регулируемым крутящим моментом, экранирующие и уплотнительные компоненты, а также другой набор креплений.

Начните с описания платформы продукта для каждого предлагаемого семейства. Определите диапазон номинального напряжения, тип изоляции кабеля, варианты проводников, конструкцию экрана, диаметры кабеля, использование внутри или вне помещения, интерфейс подключения, требования к окружающей среде, последовательность установки и содержимое комплекта. Затем определите размеры и характеристики, которые имеют решающее значение для соответствия и электрических характеристик. Это делает предложения сопоставимыми, поскольку от каждого поставщика требуется поддержка одного и того же процесса.

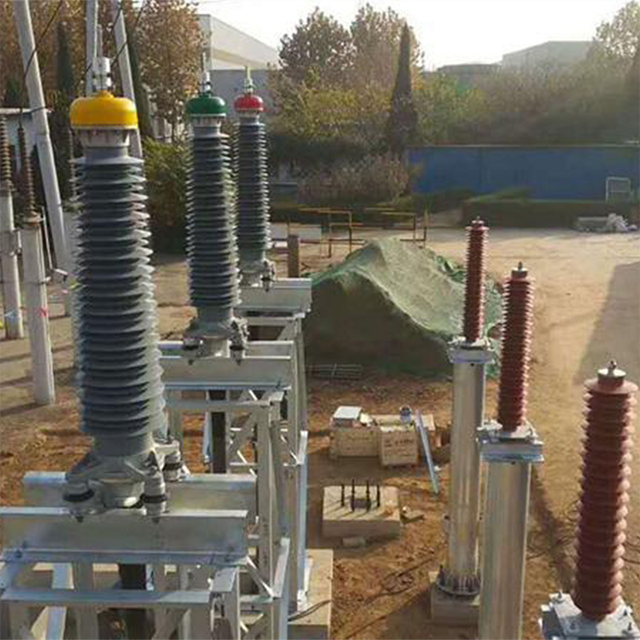

Изделия среднего напряжения заслуживают особой дисциплины. Аксессуары для кабелей среднего напряжения 4E охватывают диапазон от 6 до 35 кВ и включают технологии холодной и термоусадки для подключения к распределительным устройствам, трансформаторам и воздушным линиям. Новая линия не должна претендовать на универсальное покрытие только потому, что она может собрать муфту или соединитель. Он должен показать, что выпущенная конфигурация соответствует предполагаемому кабелю и условиям установки.

Составьте карту производственного процесса перед разработкой макета

Эффективный производственный процесс начинается с момента поступления материала и заканчивается, когда правильно идентифицированный и подлежащий проверке комплект готов к отправке. Каждый шаг должен иметь цель, владельца, статус и запись. Основная последовательность обычно включает приемку и карантин, входной контроль, утвержденное хранение, подготовку компонентов, сборку узлов, основную сборку, внутрипроизводственный контроль, окончательный контроль или плановые испытания, упаковку, выпуск готовой продукции и отправку.

Эту последовательность следует адаптировать, а не копировать. Эластомерные детали нуждаются в защите от загрязнения и физического искажения. Полупроводниковые компоненты не следует путать с изоляционными компонентами. Семейства разъемов нуждаются в четком разделении по размеру и конструкции. Для клеев, мастик, лент или чистящих материалов может потребоваться контроль срока годности и партии. Мелкие компоненты могут привести к полному выходу из строя комплекта, если процесс их идентификации и комплектации несовершенен.

Планировка должна сделать правильный маршрут проще, чем неправильный. Размещайте одобренные материалы рядом с местом использования, но не теряйте своей статусной идентичности. Дайте незавершенному материалу определенный дом. Используйте специальные стеллажи или контейнеры для отбракованного и хранимого материала. Обеспечьте достаточно места на столе, чтобы оператор мог разложить комплект, не смешивая детали. Если детали взвешиваются, сканируются или подсчитываются, сделайте проверку частью обычного потока, а не отдельной задачей по оформлению документов в конце смены.

Сопоставьте оборудование с технологическим риском

Оборудование общего назначения может включать системы хранения материалов, стенды, освещение, измерительные инструменты, принтеры, упаковочное оборудование, подъемные приспособления и устройства для безопасных электрических испытаний. Оборудование для конкретного продукта может включать формы, литьевые машины, расширительные инструменты, режущее оборудование, оборудование для контролируемого нагрева, системы дозирования, обжимные прессы, динамометрические инструменты, приспособления, манометры и специальные испытательные адаптеры. Вторая категория обычно связана с тем, что линия приобретает или теряет повторяемость.

При изготовлении кабельных наконечников инструменты должны располагать изделие по функциональным поверхностям, а не по удобным косметическим краям. Крепление, которое неправильно, но постоянно удерживает компонент контроля напряжения, не является хорошим приспособлением. Требуйте процедуры приемки инструментов, включающей выпущенные чертежи компонентов, точки измерения, инструкции по эксплуатации, правила безопасной эксплуатации, потребности в техническом обслуживании и пробный запуск с использованием предусмотренных материалов.

Для линии по производству кабельных соединений обращение с разъемами не менее важно. Завод должен определить конструкцию разъема, диапазон жил кабеля, интерфейс инструмента, метод обжима или затяжки, критерии проверки и метод записи. Если соединение с контролем крутящего момента является частью конструкции, управление инструментом и реакция на ненормальный результат должны быть ясными. Если используется сжатие, идентификация матрицы и последовательность обжатия должны быть защищены от перепутывания.

Выбирайте между термоусадочными, холодными и формованными маршрутами.

Среди основных технологий не существует универсального победителя. Системы термоусадки могут хорошо подходить для процесса с использованием комплектов и могут использовать нагрев во время установки. В системах холодной усадки используется предварительно расширенный эластомерный корпус и съемный опорный сердечник, что позволяет устанавливать их без источника тепла. Формованные или предварительно отформованные системы могут обеспечивать контролируемую геометрию, но требуют тщательного контроля материалов и интерфейсов. Правильный маршрут соответствует предполагаемому кабелю, рабочей среде, практике установщика и плану проверки.

Ассортимент аксессуаров для холодной усадки 4E включает в себя клеммы для внутреннего применения, для наружной установки и промежуточные соединения. Здесь также описывается сборный корпус со встроенным напряженным конусом и изолирующим корпусом. Для производителя такая конструкция является напоминанием о том, что процесс сборки должен сохранять функциональные связи между этими элементами; недостаточно посчитать компоненты при упаковке.

Проектируйте рабочие станции для критически важных операций

Каждая рабочая станция должна отвечать на четыре вопроса: что входит, какая работа выполняется, что доказывает приемлемость работы и что уходит. Эта простая дисциплина помогает предотвратить скрытые предположения о качестве. Например, станция подготовки компонентов может получить формованный корпус с контролируемой партией, подтвердить его номер детали и визуальное состояние, выполнить определенную операцию с проверенным приспособлением, записать результат проверки и передать его в защищенном лотке на следующую станцию.

В рабочих инструкциях должна использоваться фактическая производственная последовательность и фактическое приспособление. Они должны показывать ориентацию, разрешенные материалы, приемлемое состояние, примеры известных дефектов и действия в случае отклонения от нормы. Двусмысленные инструкции, такие как «собирайтесь осторожно», не создают повторяющейся линии. Операторам нужна информация, которая влияет на реальное решение: где должна располагаться деталь, какой инструмент следует использовать, какая стоимость или внешний вид приемлемы и когда остановить производство.

Учитывайте последствия эргономики и качества вместе. Для компонента, который необходимо удерживать на месте, пока установлена ​​другая деталь, может потребоваться простое фиксирующее приспособление. Задача, требующая визуального осмотра, может потребовать соответствующего освещения и увеличения. Тяжелый компонент кабельного соединения может нуждаться в приспособлениях для подъема или перемещения. Улучшенная конструкция станции снижает как физическую нагрузку, так и колебания.

Включите проверку в процесс

Плановый осмотр наиболее полезен, когда он проверяет характеристику в той точке, где ее еще можно исправить. Входной контроль подтверждает идентичность материала, состояние и согласованные проверки. В ходе производственного контроля подтверждаются расположение, размеры, настройки инструмента или завершение сборки. Заключительная проверка подтверждает готовую конфигурацию, документацию, маркировку и упаковку. Окончательный тест не может надежно восстановиться после отсутствующего, поврежденного или неправильно расположенного компонента, который должен был быть обнаружен ранее.

Точный план испытаний основан на применимых требованиях к продукции и спецификациях заказчика. Новому производителю следует различать опытно-конструкторские испытания, плановые испытания и типовые испытания. В ходе опытно-конструкторских работ устанавливается или уточняется конструкция; плановые проверки предоставляют доказательства производства; Формальное типовое тестирование исследует производительность в соответствии с определенным стандартом. Такое разделение помогает бюджету, поскольку заводу не нужно дублировать каждую специализированную лабораторную функцию, прежде чем он сможет контролировать рутинное производство. Прежде чем выдвигать претензии, ему необходим доступ к правильным доказательствам.

Используйте калиброванные инструменты и поддерживайте простую и наглядную систему отслеживания статуса калибровки. Измерение имеет ограниченную ценность, если завод не может показать, какой инструмент использовался, подходит ли он и привязан ли результат к записи о продукте. Тот же принцип применим и к испытательным приспособлениям. Защитите их идентичность, версию и состояние.

Пилотные сборки — это тест системы, а не просто образец упражнения

Прежде чем принимать коммерческий объем, запустите пилотные сборки. Выбирайте репрезентативные продукты самого требовательного сегмента предполагаемого ассортимента, а не только самую простую конфигурацию. Используйте предусмотренные партии материалов, обычных операторов, выпущенные рабочие инструкции, стандартные инструменты, утвержденную упаковку и протоколы плановых проверок. Проверьте, могут ли операторы следить за работой без недокументированных знаний и доставляются ли компоненты на каждую станцию ​​в ожидаемом состоянии.

Результаты пилотного проекта должны стать основой для структурированного обзора. Проанализируйте дефекты по этапам процесса, устраните причину, при необходимости обновите контролируемые документы и повторите построение подтверждения. Просмотрите потери материала, время цикла, время переналадки, ошибки упаковки, исключения из испытаний и доработки. Эта информация более полезна для стартапа, чем оптимистичные теоретические показатели мощности.

Там, где это возможно, следует включить обратную связь по установке. Концевые соединения и соединения в конечном итоге устанавливаются на кабелях, поэтому комплект, который легко упаковать, но сложно применить, может привести к сбоям в эксплуатации или неудовлетворенности. Ассортимент кабельных наконечников включает варианты с термоусадкой, холодной усадкой и формованием, что подчеркивает необходимость соответствия объема производства завода опыту монтажа, который он поддерживает.

Кадровое обеспечение, обучение и документы

Производственной линии нужно нечто большее, чем просто операторы. Назначьте ответственность за выпуск продукции, входной контроль, внутрипроизводственные проверки, окончательный выпуск, техническое обслуживание, контроль материалов, контроль документации и обратную связь с клиентами. На небольшой фабрике один человек может выполнять несколько ролей, но права принятия решений должны оставаться явными.

Обучение должно быть ориентировано на конкретный продукт и станцию. В нем должно быть указано, почему характеристика важна, а также как выполнить этот шаг. Когда люди понимают, что чистый интерфейс, правильная ориентация компонентов или защищенное ядро ​​поддержки влияют на производительность продукта, они могут лучше распознавать ненормальные условия. Подтвердите компетентность с помощью наблюдаемой работы и сохраненных доказательств, а не полагайтесь только на списки посещаемости.

Документооборот защищает линию во время изменений. Обновление продукта, замена поставщика, модификация пресс-формы или пересмотренная инструкция по установке должны пройти определенную проверку перед использованием. В противном случае, казалось бы, незначительное изменение может отсоединить выпущенный образец от серийной версии. Новые производители часто получают больше от дисциплинированного контроля версий, чем от дорогостоящей покупки программного обеспечения; процесс должен быть достаточно простым, чтобы его можно было использовать каждый день.

Масштабируйте линию, не теряя контроля

Расширение мощностей должно соответствовать реальным ограничениям. Если объем производства ограничен из-за переналадки, улучшите группировку продуктов или быстросменные приспособления. Если во время одной операции возникают дефекты, стабилизируйте эту станцию, прежде чем добавлять параллельное оборудование. Если ошибки в упаковке вызывают жалобы, улучшите проверку комплектации, прежде чем инвестировать в более быструю сборку. Сбалансированная линия более ценна, чем набор быстрых машин, разделенных очередями.

Сохраняйте возможности процессов, производительность поставщиков, причины брака, отзывы клиентов и историю изменений по мере роста бизнеса. Это позволяет принять решение о внедрении компонента собственными силами, автоматизации задачи или расширении области тестирования на основе фактических данных. 4E может быть полезным партнером, когда производителю необходимо соединить планирование линии с более широким подходом к строительству завода и поставкам продукции.

Заключение

Правильная настройка линии по производству кабельных аксессуаров начинается с определения того, что должно делать соединение или концевая заделка на реальном кабеле. Благодаря этому завод может создать последовательный поток одобренных материалов, функциональных инструментов, чистых рабочих станций, проверки в ходе процесса и контролируемого выпуска. Самая надежная стратегия запуска редко предполагает самый длинный список оборудования. Это тот, который последовательно доказывает ограниченное семейство продуктов, учится на пилотных версиях и расширяется только после того, как процесс и доказательства готовы.

Часто задаваемые вопросы

Какую продукцию должна производить новая линия кабельных аксессуаров в первую очередь?

Начните с ограниченной семьи, в которой используются общие материалы, инструменты, линейки кабелей и методы проверки. Целенаправленный начальный ассортимент упрощает квалификацию операторов, управление запасами и изучение истинных рисков процесса перед добавлением вариантов.

Нужна ли полностью автоматизированная линия для кабельных соединений и концевых заделок?

Нет. Полуавтоматические станции с хорошими приспособлениями, контролируемыми инструментами и содержательными проверками могут быть эффективной отправной точкой. Автоматизация должна удовлетворять доказанную потребность в повторяемости, производительности или безопасности после того, как основной процесс стабилизируется.

Как заводу следует обращаться с приобретенными критически важными компонентами?

Определите спецификацию детали, утвержденного поставщика, входной контроль, условия хранения, отслеживаемость партии и критерии выпуска. Приобретенная деталь становится частью ответственности производителя за качество, как только она попадает в комплект.

Может ли одна и та же линия производить внутренние и наружные клеммы?

Возможно, если четко определены конфигурации продукта, материалы, инструменты и упаковка. Завод должен предотвратить путаницу и проверить особенности, отличающие версии для внутреннего и наружного применения.

Какова цель пилотной сборки?

Пилотная сборка проверяет всю систему: материалы, людей, оборудование, инструкции, проверку, упаковку и записи. Это обнажает пробелы, которые трудно увидеть, когда отдельные машины оцениваются отдельно.

Когда производителю следует добавить собственную лабораторию?

Добавляйте возможности, когда они улучшают текущий контроль, ускоряют разработку или поддерживают повторяющиеся потребности клиентов. На начальном этапе специализированные испытания могут быть переданы на аутсорсинг, но завод все равно должен контролировать образцы, спецификации, записи и решения о приемке.
