Заводу по производству кабельных аксессуаров следует выбирать испытательное оборудование с учетом рисков и заявлений о выпуске продукции, а не из общего лабораторного контрольного списка. Оборудование, необходимое для сборки комплекта разъемов низкого напряжения, отличается от оборудования, необходимого для проверки оконечных соединений среднего напряжения или соединений высокого напряжения. Тем не менее, каждая серьезная фабрика преследует одну и ту же цель: она должна идентифицировать материалы, контролировать критические размеры и этапы сборки, выявлять неприемлемую продукцию перед отправкой и вести достоверные записи. В этом руководстве разделены основные уровни оборудования для тестирования кабельных аксессуаров, чтобы производитель мог инвестировать в полезные возможности, не путая дорогие инструменты с эффективной системой качества.
Начните со спецификации продукта, кабельного интерфейса, класса напряжения и критериев приемки заказчиком; они определяют план испытаний.
Создавайте возможности поэтапно: входной контроль, внутрипроизводственный контроль, окончательные или плановые проверки, поддержка разработки и доступ к специализированным квалификационным испытаниям.
Уделяйте столько же внимания испытательным приспособлениям, калибровке, безопасности и записям, сколько самому испытательному прибору.
Не используйте окончательную электрическую проверку вместо проверки подлинности материала, размеров, чистоты или последовательности сборки.
Привлечение специалистов для проведения испытаний на аутсорсинг может быть разумным, но ответственность за качество продукции остается за производителем.
Кабельная арматура работает при соединении кабеля с оборудованием или между участками кабеля. В зависимости от продукта им необходимо поддерживать электрическую непрерывность, характеристики изоляции, непрерывность экрана или заземления, управление полем, герметичность и механическую целостность. Таким образом, заводские проверки должны отвечать на три различных вопроса.
Во-первых, являются ли поступающие материалы и приобретаемые компоненты правильными и одобренными изделиями? Во-вторых, создала ли производство заданную геометрию и состояние сборки? В-третьих, соответствует ли готовый продукт установленным критериям выпуска? Первые два вопроса часто касаются предотвращения предотвратимых сбоев. Лаборатория, которая проводит только окончательное испытание, может пропустить замену поставщика, повреждение формованного корпуса, неправильный разъем, неполный комплект или неправильную ориентацию сборки, создавшую риск.

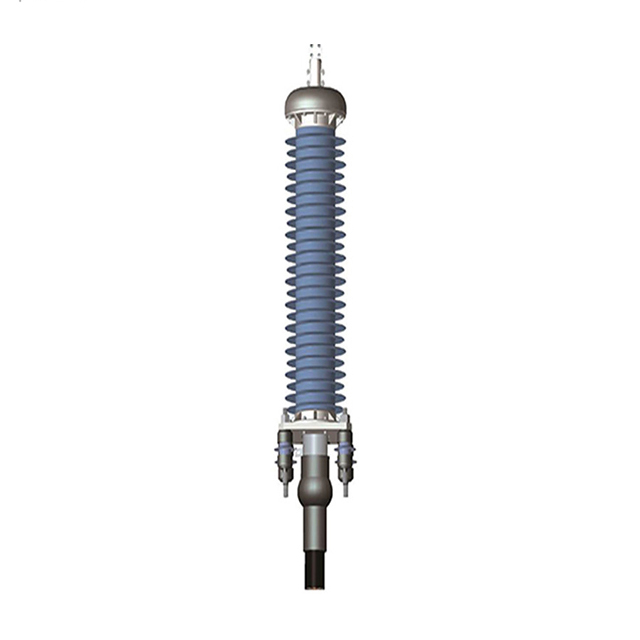

Объем тестирования должен соответствовать продукту. Кабельные аксессуары 4E включают продукты среднего напряжения в диапазоне от 6 кВ до 35 кВ и высоковольтные аксессуары на напряжение 66 кВ и выше. Эти категории продуктов не могут разумно разделять одно универсальное допущение тестирования. План испытаний, меры безопасности, приспособления и маршрут внешней аттестации должны рассматриваться отдельно для каждого выпущенного семейства.
Входной контроль не позволяет заводу закладывать проблемы с качеством в каждую единицу продукции. Все начинается с идентификации: номера детали, версии, одобрения поставщика, номера партии, количества, состояния и требований к хранению. Глубина проверки должна отражать роль компонента. Критически важный формованный изоляционный корпус, компонент контроля напряжения, разъем, уплотнительная часть или элемент проводящего экрана заслуживают определенного метода проверки. Простые расходные материалы могут потребовать проверки подлинности и срока годности, а не сложного теста.
Основное оборудование для входного контроля обычно включает в себя калиброванные габаритные инструменты, подходящие манометры, средства визуального контроля, весы, когда количество материала или вес комплекта имеют значение, инструменты для маркировки или штрих-кодирования, а также защищенное хранилище для хранения проб. Точный диапазон измерения и разрешение следует выбирать по чертежам и допускам. Покупка устройства с высоким разрешением без возможности последовательного позиционирования гибкой части не обеспечит надежных измерений.
Состояние материала также является входными данными для тестирования. Эластомерные компоненты могут быть повреждены в результате неправильного обращения, загрязнения или деформации. Клеи, мастики, чистящие материалы и некоторые соединения могут иметь ограничения по сроку годности или экологическим ограничениям. Создайте систему статусов, которая разделяет принятые, отклоненные, отложенные и еще не проверенные материалы. Это недорого по сравнению с претензией на месте и дает аудиторам видимый путь от поставленной партии к готовому комплекту.
Внутрипроцессный контроль должен проверять то, что уже невозможно увидеть или исправить позже. Для заделки или соединения это может включать ориентацию компонента, глубину вставки, расположение детали, контролирующей напряжение, установку разъема, настройку крутящего момента или сжатия, размещение уплотнения, чистоту интерфейса или завершение содержимого комплекта. Метод может быть визуальным, размерным, механическим, электрическим или цифровым, но он должен быть воспроизводимым и связан с четкими правилами приемки.
Операторам нужны приспособления и датчики, предназначенные для конкретной детали, а не импровизированные по памяти. Калибр «годен/не годен» может быть более полезным, чем штангенциркуль общего назначения, если он постоянно проверяет одно критическое место. Инструменту с контролем крутящего момента могут потребоваться запрограммированные настройки, контроль доступа и план реагирования на результат, выходящий за пределы допустимого диапазона. Процесс обжима может потребовать идентификации штампа, определенной последовательности и проверки полученного соединения. Для комплектов, собранных вручную, сканирование штрих-кода или проверенный список выбора могут предотвратить превращение недостающего небольшого компонента в проблему для клиента.
Завод должен записывать только ту информацию, которую он может использовать. Чрезмерные формы предполагают ненадежные записи. Надежные записи идентифицируют продукт, партию, станцию, оператора или смену, инструмент или инструмент, где это необходимо, результат и способ его устранения. Трендируйте данные там, где это может выявить дрейф. Если размер медленно приближается к пределу или конкретный инструмент требует повторных доработок, действия можно предпринять до того, как сбой достигнет финального испытания.
Плановые испытания — это доказательства, используемые для выпуска продукта в соответствии с согласованным производственным планом. Точное содержание определяется применимыми требованиями к продукту и договором с клиентом. Он может включать подтверждение размеров, проверку целостности электрической цепи, проверку изоляции, визуальную проверку и проверку маркировки, проверку комплекта или другие определенные проверки. Его не следует называть типовым испытанием только потому, что оно проводится с электрическим оборудованием.
Тестовый слой | Основная цель | Типичная категория оборудования | Требуется запись |
|---|---|---|---|
Входной контроль | Подтвердите идентичность, состояние и критические характеристики полученных предметов. | Датчики, наглядные пособия, весы, инструменты отслеживания | Партия поставщика, результат приемки, номер проверки |
Внутрипроизводственный контроль | Предотвратите перемещение ошибок сборки или размеров вниз по потоку | Специальные приспособления, инструменты для измерения крутящего момента или сжатия, манометры годности/негодности. | Идентификатор продукта или партии, результат станции, ненормальное действие |
Обычный выпуск | Подтвердите, что каждый продукт или определенная производственная единица соответствует критериям выпуска. | Электрическое испытательное оборудование для конкретного продукта, проверка размеров и упаковки | Результат теста, идентификационные данные прибора или приспособления, статус выпуска |
Проверка разработки | Узнайте, работает ли новая или измененная конструкция так, как задумано. | Специализированные приспособления, экологическое или механическое оборудование, инструменты анализа. | План испытаний, конфигурация, наблюдения, выводы |
Формальная квалификация | Демонстрация производительности в соответствии с указанным внешним или внутренним протоколом. | Аккредитованная лаборатория или специализированная лаборатория высокого напряжения | Отчет, отслеживание образцов, конфигурация и доработка |
Завод по производству кабельных аксессуаров должен четко определить, что означает провал плановых испытаний. Можно ли переработать изделие? Требует ли мероприятие сдерживания участка? Нужно ли проверять приборку? Требуется ли инженерная экспертиза? Тестовая система, которая просто отображает «пройдено» или «не пройдено» без процесса оценки, является неполной.
Если требования к продукции требуют проведения испытаний высоким напряжением, испытательная установка должна быть спроектирована как управляемая система безопасности. Само оборудование представляет собой лишь один компонент. Зона нуждается в соответствующей изоляции, предупреждающих индикаторах, блокировках или контролируемом доступе в соответствии с риском, устройствами заземления, аварийными процедурами, обученным персоналом, проверкой проводов и соединений, а также документированными инструкциями по эксплуатации. Крепление изделия также должно быть соответствующим; импровизированный адаптер может создать небезопасные условия или привести к бессмысленным показаниям.
Не указывайте высоковольтный испытательный комплект только по его максимальной мощности. Определите предполагаемые испытания, емкость или конфигурацию продукта, если это необходимо, необходимые функции управления и измерения, доступное пространство, потребности в приспособлениях, применимые правила техники безопасности и сервисную поддержку. Затем создайте безопасный метод работы и подтвердите его вводом в эксплуатацию. Испытательная зона не должна становиться кратчайшим путем, используемым неподготовленным персоналом в условиях производственной нагрузки.
Руководство завода также должно понимать пределы испытаний. Обычная электрическая проверка может предоставить ценные доказательства утечки, но она не подтверждает все долгосрочные полевые условия. Вот почему существуют формальные тесты типа и разработки. В технической литературе по испытаниям кабельных аксессуаров испытания разработки, плановые испытания и типовые испытания рассматриваются как отдельные категории; завод должен поддерживать такое же различие в своей собственной матрице испытаний.
Новые продукты и значительные изменения нуждаются в пути проверки, выходящем за рамки обычного производственного контроля. В зависимости от продукта это может включать в себя электрическую, тепловую, механическую, экологическую оценку или оценку, связанную с установкой, в соответствии с определенным стандартом или спецификацией заказчика. Стартапу не обязательно владеть всем специализированным оборудованием. Внешние аккредитованные лаборатории и партнеры-специалисты могут предложить лучший вариант на ранних этапах разработки.
Аутсорсинг не передает ответственность за проектирование. Производитель должен контролировать конфигурацию образца, версию чертежей, материалы, отслеживаемость партий, инструкции по подготовке, запрос на испытания, отклонения, проверку отчета и ссылку из отчета на выпущенную производственную версию. Если форма, материал, соединитель, параметры процесса или геометрия существенно изменяются, оцените, применимы ли существующие доказательства. Отчет о квалификации предыдущей конфигурации не является полным сертификатом для всех будущих вариантов.

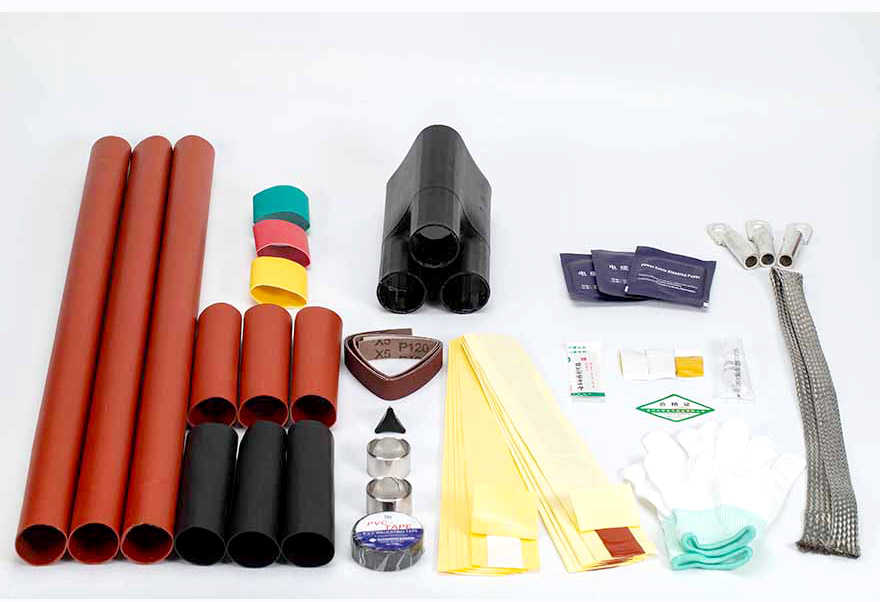

Это особенно актуально для сложных семейств аксессуаров. Ассортимент кабельных концевых заделок 4E включает варианты с термоусадкой, холодной усадкой и формованием. Для каждой технологии могут потребоваться разные образцы, приспособления и условия проверки. Заводской план испытаний должен быть столь же конкретным, как и архитектура продукта.
Прибор полезен только в том случае, если завод знает, что он пригоден и откалиброван. Ведите журнал калибровки, в котором фиксируются идентификационные данные актива, его местоположение, диапазон, статус, срок выполнения и действия, когда товар просрочен или выходит за пределы допуска. Четко маркируйте инструменты, чтобы операторы могли видеть, доступны ли они для использования. Поддерживайте эталонные манометры или эталонные стандарты, когда этого требует процесс.
Дисциплина измерительной системы также означает оценку приспособления и метода. Гибкие, изогнутые или мягкие компоненты могут давать разные показания, если держать их по-разному. Если размер имеет решающее значение, определите точку отсчета, точку контакта, давление, окружающую среду, если это необходимо, и состояние образца. Если это возможно, проведите простое исследование повторяемости с участием нескольких операторов. Результат может показать, что проблема не в штангенциркуле, а в методе.
Тот же подход применим и к электрическим испытательным приспособлениям. Определите приспособление по номеру детали и версии, осмотрите его, защитите от повреждений и сохраните конфигурацию в протоколе испытаний. Если результат неожиданно меняется, при расследовании следует учитывать продукт, инструмент, приспособление, набор отведений и метод, а не предполагать, что продукт всегда неисправен.
Лучшая система данных — это та, которая надежно связывает готовый продукт с его доказательствами. Базовая реализация может использовать контролируемые бумажные записи и этикетки партий; более крупная операция может использовать штрих-коды и производственную систему. Любой подход должен сохранять одну и ту же цепочку: заказ клиента или производственный заказ, готовый комплект, спецификация, партии материалов, ключевые записи процесса, результаты испытаний, решение о выпуске и отгрузка.
Используйте информационные панели осторожно. Отслеживайте показатели, которые помогают принимать решения, такие как процент бракованных входящих документов, выход продукции с первого прохода, причина доработок, неудачные испытания по станциям, статус калибровки, уровень ошибок поставщика и возвраты клиентов. Не создавайте длинный список метрик без владельца. Повторяющийся дефект должен инициировать сдерживание, анализ первопричин, корректирующие действия, анализ эффективности и документированное обновление, где это необходимо.
Для растущего растения эта информация помогает расставить приоритеты в инвестициях. Повторяющиеся варианты сборки могут оправдать использование более качественного приспособления. Длинные очереди испытаний могут оправдать установку второй испытательной станции. Изменения в поставщиках могут оправдать более строгие входные проверки или проверку квалификации. Данные должны сделать фабрику более умной, а не просто более документированной.
Начните с составления матрицы тестирования выпущенного продукта. Перечислите каждое семейство продуктов, критические характеристики, этап проверки, метод, оборудование или приспособление, критерий приемки, запись и ответственную роль. Используйте его, чтобы составить первый список покупок. Первоначальный список должен обеспечивать безопасную приемку, повторяемую сборку, контролируемый плановый выпуск и надежные записи.
Затем укажите каждую испытательную станцию в виде пакета: прибор, приспособление для продукта, рабочая инструкция, план калибровки, меры безопасности, сбор данных, запасные части и пуско-наладочные испытания. Это предотвращает распространенную проблему покупки работоспособного инструмента без безопасного или воспроизводимого способа его использования на продукте. Затем спланируйте разработку и доступ к типовым испытаниям для каждого семейства, прежде чем отдел продаж сделает заявления о производительности.
Наконец, просмотрите список после пилотных сборок. Некоторое оборудование окажется необходимым; другие пункты лучше отложить. Приоритетом является не заполнение лаборатории. Цель состоит в том, чтобы каждое выпущенное изделие можно было отслеживать, правильно собирать и подтверждать соответствующими доказательствами.
Правильное испытательное оборудование для завода кабельных аксессуаров представляет собой взаимосвязанную систему методов, людей, приспособлений, инструментов, записей и средств контроля безопасности. Входной контроль защищает процесс, внутрипроизводственные проверки защищают критические интерфейсы, плановые тесты защищают выпуск, а разработка или типовое тестирование защищают заявление о продукте. 4E может оказать поддержку производителям, которым необходимо согласовать комплектацию кабельных аксессуаров, производственное планирование и готовность производства. Инвестируйте в первую очередь в средства контроля, которые позволят новой линии снова и снова производить один и тот же приемлемый продукт; добавляйте специализированные возможности, когда стратегия и объем продукта делают его ценным.
Нет. Компании необходим соответствующий регулярный контроль выпускаемой продукции и определенный путь к специализированным испытаниям, когда это необходимо. Некоторые формальные квалификационные работы могут выполняться внешними организациями при условии контроля образцов, конфигураций и отчетов.
Проверьте идентичность, версию, партию, состояние, статус хранения и критические характеристики, указанные в утвержденном плане проверки. В плане следует сосредоточиться на характеристиках, которые влияют на посадку, изоляцию, герметизацию или производительность сборки.
Нет. Визуальный осмотр может обнаружить повреждения, отсутствующие компоненты или очевидные дефекты сборки, но не может подтвердить все электрические характеристики. Это должно быть частью плана контроля конкретного продукта.
Используйте интервал, основанный на инструменте, его использовании, риске, указаниях производителя и предыдущей истории. Завод также должен защищать оборудование от повреждений и выводить его из эксплуатации, когда его состояние неясно.
Крепления позиционируют продукт и создают интерфейс между прибором и испытуемым объектом. Плохое или поврежденное приспособление может создать небезопасные условия, ложные результаты или противоречивые измерения, даже если сам прибор на это способен.
Сохраните идентичность продукта или партии, дату, результат, применимый метод, идентификационную информацию испытательной станции или приспособления, где это необходимо, оператора или рецензента, а также решение о выпуске или утилизации. Свяжите запись с материалом и историей производства.
