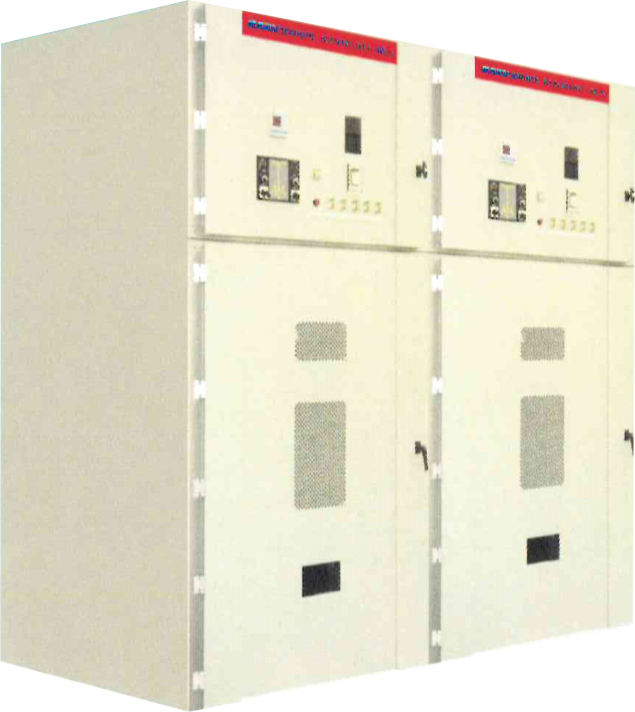

Определенное распределительное устройство Cyn61-40,5 с выводом средств с выводом средств переменного тока предназначено для использования в трехфазных энергосистемах AC 50 Гц с номинальным напряжением 40,5 кВ. Этот распределитель в первую очередь используется для получения и распределения электрической энергии в системах трансформации и распределения электростанции по электростанциям, подстанциям, промышленным и горнодобывающим предприятиям и высоким зданиям. Он также обеспечивает функциональные возможности управления, защиты и мониторинга цепи. Разработанный для соответствия требованиям IEC 60298 , GB3906 , DL404 и других международных стандартов, он включает в себя расширенные функции, такие как пять защиты для повышения безопасности и надежности.
Модель Kyn61-40.5 Снятие с выводом средств металлов AC Metal-Metal-Metal-Sective Secutge Systece применимо к электроэнергетической системе электроэнергии с одной шиной и отдельной шиной. Gb3906.dl404 и т. Д., И обладает идеальной функцией пяти провинций.
Высокая надежность : предназначен для соответствия строгим стандартам безопасности и эксплуатации для критических систем распределения и преобразования энергии.
Универсальное применение : подходит для использования в электростанциях, подстанциях, промышленных комплексах и высотных зданиях.
Расширенная защита : предлагает пять функций защиты для обеспечения безопасной и стабильной работы.
Соответствие : полностью соответствует международным стандартам, таким как IEC 60298 и GB3906.
Высокая изоляционная сопротивление : превосходные изоляционные возможности противостоять высоким скачкам напряжения и обеспечения долговечности оборудования.
Технические параметры
Оценка Voltag | 40,5 кВ | |
Номинальная частота | 50 Гц | |
Оценка автобуса CurrentFormain | 1250,1600 *2000а | |
Rated CurrentForBranch Bus | 630，1250，1600A | |
| Оцененный уровень изоляции | Фаза к фасефазе, чтобы Eart | Первичный изоляционный перелом |
| 1 -минутное силовое напряжение (EffectValue) | 95 кВ | 115 кВ |
Импульс молнии выдержал напряжение (пиковое значение) | 215 кВ | 185 кВ |
Вспомогательная цепь управления 1 мин PowerFrecounts Выпадение напряжения | 2000В | |
Оцененный ток разрыва короткого замыкания | 25，31.5ka | |
Номинальный ток закрытия короткого замыкания (пиковое значение) | 63，80ka | |
Оценка короткого времени выдерживаемого тока (4S) | 25，31.5ka | |
| Оцененное пиковое значение выдерживает ток | 63，80ka | |
Номинальное напряжение цепи управления | DC110、220, AC110、220V | |
Внешние размеры (WXDXH) | 1400x2800 (3000) x2600 мм | |
| Степень защиты | ||
Защитный класс | IP4X | |
При отсеке. Дверь камеры проката. | IP2X | |
Этот распределитель оснащен пятью важными функциями защиты, обеспечивая максимальную безопасность как для оборудования, так и для персонала:
Защита от перегрузки : предотвращает ущерб от чрезмерных токов.
Защита от разлома Земли : быстро обнаруживает и изолирует разломы на земле.
Защита короткого замыкания : обеспечивает защиту от событий короткого замыкания, поддерживая целостность системы.
Защита от перенапряжения : защита оборудования от поврежденных пиков напряжения.
Механическая защита блокировки : обеспечивает безопасную работу и предотвращает неправильные действия по переключению.
Повышенная безопасность : оснащены пятью механизмами защиты, обеспечивая полную защиту как для оборудования, так и для энергосистемы.
Прочность : построена с высококачественными материалами, предлагая длительный срок службы и минимальное обслуживание.
Настраиваемые параметры : Гибкие конфигурации для различных рабочих потребностей.
Компактный дизайн : космический дизайн для легкой установки и интеграции в существующие системы.
Соблюдение глобальных стандартов : соответствует международным стандартам, обеспечивающим высокую производительность и надежность.
