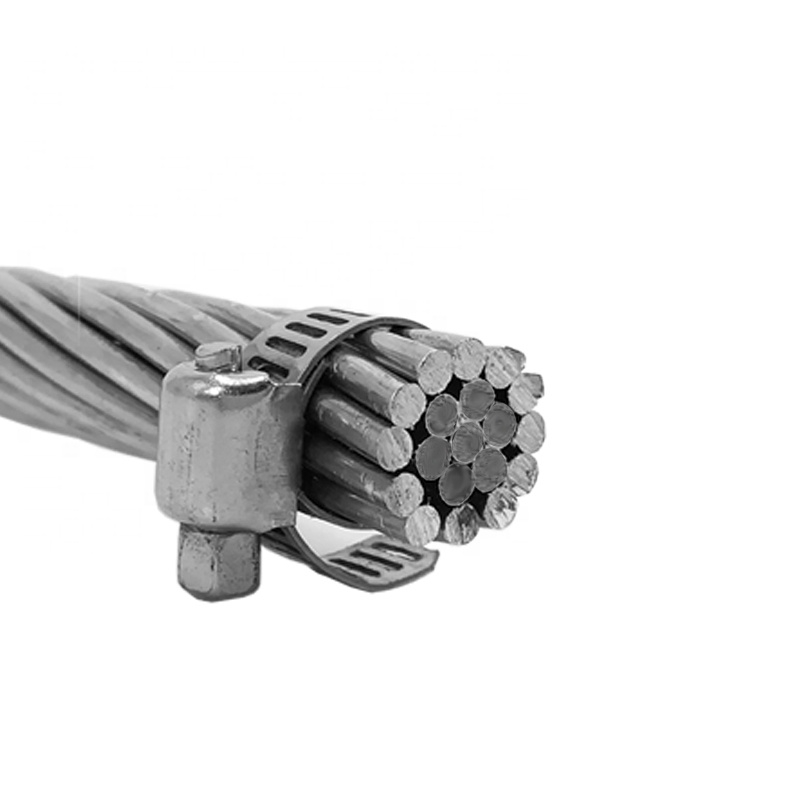

Высокопрочный стальной сердечник ACSR (армированный алюминием и сталью) обеспечивает исключительную прочность на разрыв, позволяя увеличить пролеты между опорами электропередачи – обычно от 400 до 600 метров во многих приложениях и даже больше в специализированных конструкциях.
Эта возможность диапазона предлагает несколько ключевых преимуществ:
Уменьшает количество опорных конструкций (вышек, опор), необходимых на километр.
Снижает затраты на установку (меньше фундамента, меньше оборудования)
Снижает расходы на долгосрочное обслуживание
Сводит к минимуму требования к приобретению земли и полосе отвода
Несмотря на свою высокую прочность, внешний слой алюминия делает проводник легче, чем эквивалентные кабели, состоящие только из стали, что делает его:
Легче обращаться во время установки
Менее требовательны к подъемному и натяжному оборудованию.
Более экономичная транспортировка на удаленные объекты.
Типичные области применения для больших пролетов:
Переправы через реки и долины
Гористая местность
Электрификация сельских и отдаленных районов
Линии электропередачи, пересекающие автомобильные или железные дороги
Алюминиевые пряди высокой чистоты (обычно марки 1350 или 1370) обеспечивают:
Низкое электрическое сопротивление – минимизация потерь энергии (потери I²R) на больших расстояниях.
Эффективная подача электроэнергии – подходит для высоковольтных линий электропередачи, обычно 66 кВ и выше.
Стабильная токовая нагрузка – предсказуемая допустимая нагрузка по току при стандартных условиях эксплуатации.
Хотя ACSR не обладает такой проводимостью, как чистая медь (примерно 61 % IACS для алюминия и 100 % IACS для меди), соотношение цены и качества делает ACSR предпочтительным выбором для:
Передача электроэнергии на большие расстояния
Воздушные линии высокого напряжения (ВН и СВН)
Объединение электросетей и подстанций
Эвакуация возобновляемых источников энергии (ветряные и солнечные электростанции)
Сравнение проводимости:
| Проводимость материала | (% IACS) | Относительная стоимость |
|---|---|---|
| Медь | 100% | Очень высоко |
| Алюминий (класс ЕС) | 61–63% | Низкий |
| ACSR (алюминиевая часть) | 61–63% | Очень низкий |
Внешний слой алюминия естественным образом образует защитную оксидную пленку (Al₂O₃) при воздействии воздуха, защищая проводник от:
Ухудшение состояния окружающей среды (влажность, дождь, промышленные загрязнители)
Химическое воздействие (кислотные дожди, солевые брызги, промышленные выбросы)
Гальваническая коррозия между алюминиевыми и стальными деталями
Кроме того, современные варианты ACSR используют:
Сердечники из оцинкованной стали (цинковое покрытие класса A, B или C)
Стальные сердечники, плакированные алюминием (алюминизированная сталь для максимальной защиты от коррозии)
Сердечники, пропитанные смазкой или защищенные от коррозии, для прибрежных зон или сред с высокой влажностью.
Эти особенности делают ACSR подходящим для:
Прибрежные линии электропередачи (высокое воздействие соли)
Промышленные зоны (химические заводы, нефтеперерабатывающие заводы)
Регионы с высокой влажностью (тропический и субтропический климат).
Загрязненная окружающая среда (сильная пыль, дым или сельскохозяйственные химикаты)
По сравнению с полностью алюминиевыми (AAC) или медными проводниками ACSR обеспечивает значительную экономию средств при работе с высоким напряжением, поскольку:
Стальной сердечник уменьшает количество требуемого дорогостоящего алюминия.
Более низкая стоимость сырья (сталь намного дешевле алюминия или меди)
Снижение структурных затрат (меньший вес, чем у меди, требуется меньше башен)
Это делает ACSR экономичным выбором для:
Проекты электрификации сельских районов (большие расстояния, ограниченные бюджеты)
Расширение и усиление сети (модернизация существующих коридоров)
Проекты возобновляемой энергетики (коллекторные системы ветровых и солнечных электростанций)
Трансграничные соединения передачи
Сравнение стоимости за километр (относительные значения):
| Тип проводника | Стоимость материала | Стоимость установки | Общая стоимость |
|---|---|---|---|
| ACSR | Низкий | Низкий | Самый низкий |
| Аак | Середина | Низкий | Середина |
| AAAC | Середина | Середина | Средний–высокий |
| Медь | Очень высоко | Высокий (тяжелый) | Очень высоко |
Стальной сердечник помогает поддерживать стабильное провисание при различных температурах:
Предотвращает чрезмерное провисание летом (высокая температура окружающей среды + высокая токовая нагрузка)
Предотвращает чрезмерное натяжение зимой (усадка при низкой температуре)
Уменьшает динамическое галопирование (колебания, вызванные ветром)
Это обеспечивает надежную работу сети в климатических условиях с резкими сезонными изменениями, в том числе:
Пустынные регионы (сильная дневная жара)
Континентальный климат (жаркое лето, холодная зима).
Горные районы (большие перепады температур днем и ночью)
Характеристики провисания:
ACSR демонстрирует меньший провисание, чем AAC, при том же натяжении и температуре.
Самозатухающие свойства снижают вибрационную усталость.
Предсказуемое поведение ползучести в течение всего срока службы проводника.
ACSR хорошо работает в широком диапазоне условий установки благодаря балансу прочности, веса и коррозионной стойкости:
| Ключевое преимущество | экологической | безопасности ACSR |
|---|---|---|
| Гористая местность | Отличный | Длинные пролеты, высокая прочность |
| Прибрежные регионы | Хорошее (с защитой от коррозии) | Алюминиевая обшивка или смазка |
| Городские электросети | Хороший | Компактный дизайн, простота в обращении |
| Пустынные районы | Отличный | Устойчивость к ультрафиолетовому излучению, термостабильность |
| Промышленные зоны | Хорошее (со специальными покрытиями) | Коррозионностойкие варианты |
| Высотные линии | Отличный | Легкий вес, низкая нагрузка на лед. |
Специальные покрытия и обработка:
Сердечники, пропитанные смазкой, предотвращают коррозию между алюминиевыми и стальными жилами.
Устойчивые к атмосферным воздействиям сплавы – улучшенные алюминиевые сплавы для экстремальных условий эксплуатации.
Незеркальная обработка поверхности – уменьшает блики в авиации и жилых помещениях.
| Тип проводника | Прочность | Проводимость | Вес | Стоимость | Типовое применение |
|---|---|---|---|---|---|
| ACSR | Высокий (Стальной сердечник) | Умеренный (61% МАКО) | Середина | Низкий | Передача высокого/сверхвысокого напряжения на большие расстояния |
| AAAC (полностью алюминиевый сплав) | Середина | Высокий (61% МАКО) | Свет | Высокий | Распространение в сельской местности, прибрежные районы |
| ACAR (алюминиевый сердечник) | Середина | Высокий (61% МАКО) | Середина | Высокий | Легкая трансмиссия |
| AAC (полностью алюминий) | Низкий | Высокий (61% МАКО) | Свет | Середина | Короткие пролеты, городское распределение |
| Медь | Низкий | Очень высокий (100% IACS) | Тяжелый | Очень высоко | Специальные применения (подстанции, метро) |
| ACSS (алюминиевый проводник со стальной опорой) | Очень высоко | Умеренный (отожженный Al) | Середина | Середина | Высокотемпературные применения с низким провисанием |
| Обозначение | Тип стального сердечника | Защита от коррозии | Типичное применение |
|---|---|---|---|
| ACSR (стандарт) | Оцинкованная сталь (Класс А) | Стандартное цинковое покрытие | Общего назначения, сухие помещения |
| ACSR (класс B/C) | Более тяжелое оцинкованное покрытие | Повышенная защита цинка | Влажные или слабокоррозионные помещения |
| ACSR/AW | Стальной сердечник, плакированный алюминием | Максимальная защита от коррозии | Прибрежное, морское, промышленное загрязнение |
| АКСР/ГС | Стальной сердечник, пропитанный смазкой | Предотвращение внутренней коррозии | Линии с длительным сроком службы и высокой надежностью |
| АКСР/ТВ | Трапециевидная конструкция проволоки | То же, что и стандарт | Большая площадь алюминия, меньшие потери |
| Код проводника | Площадь алюминия (мм²) | Площадь стали (мм²) | Общая площадь (мм²) | Номинальный ток (А) | Типовое применение |
|---|---|---|---|---|---|
| Собака | 100 | 14 | 114 | 300–350 | Распределение, 33кВ |
| Енот | 150 | 21 | 171 | 400–450 | Подтрансмиссия, 66кВ |
| Лось | 300 | 42 | 342 | 600–700 | Высоковольтная передача, 110кВ |
| Зебра | 400 | 56 | 456 | 700–850 | Высоковольтная передача, 132кВ |
| Берсфорт | 500 | 70 | 570 | 850–1000 | СВН передача, 220кВ+ |
Номинальные значения тока являются приблизительными и зависят от температуры окружающей среды, скорости ветра и солнечной радиации.
Используйте тянущие захваты или сжимающие тупики для алюминиевых жил.
Не перетягивайте – следуйте таблицам провисания, предоставленным производителем.
Избегайте повреждения алюминиевых прядей – используйте вертлюги и ролики.
Используйте подвесные зажимы, тупики и виброгасители, совместимые с ACSR.
Избегайте гальванической коррозии – по возможности используйте фурнитуру из алюминия или алюминиевых сплавов.
Броневые стержни рекомендуются для пролетов, подверженных вибрации.
Регулярный визуальный осмотр на предмет обрывов, коррозии или повреждений.
Тепловидение для обнаружения горячих точек (ослабленные соединения, поврежденные жилы)
Мониторинг коррозии в прибрежных или промышленных зонах
Пригодность для вторичной переработки – как алюминий, так и сталь подлежат 100% вторичной переработке.
Меньший углеродный след по сравнению с медными проводниками
Снижение использования земли: более длинные пролеты означают меньшее количество башен и меньшее воздействие на окружающую среду.
Минимальное визуальное воздействие – проводники меньшего размера, чем эквивалентные медные конструкции.
