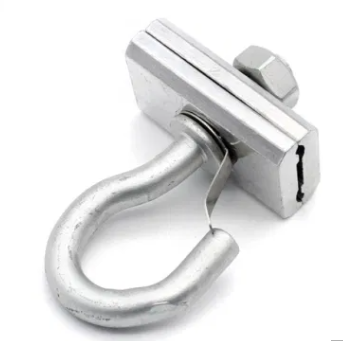

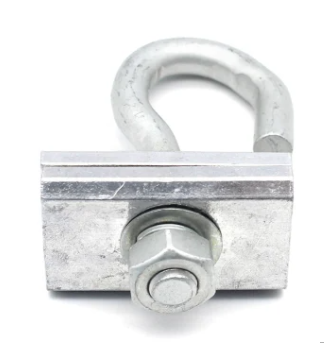

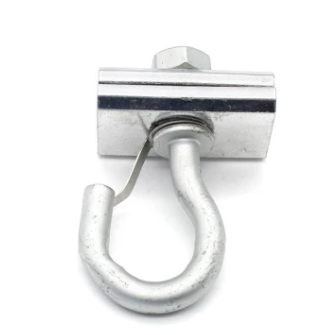

Этот кабельный зажим является своего рода сборкой модуля для фиксирующих кабелей. Он изготовлен из ультрафиолетового и устойчивого высокотемпературного материала. Он подходит для фиксации круглого волоконного кабеля φ7 мм orφ7,5 мм и 3,3 квадратных, 4 квадратных, 6 квадратных, 8,3 квадратных кабеля. В большинстве случаев он может установить три кабели из волокна и три кабеля. C-образный кронштейн легкий и протест, и легко исправить надежно.
1. Развитие специального болта C-кронштейна до тех пор, пока расстояние кольца не станет больше толстых
Сторона угла железа. А затем затяните специальный болт M8; (Справочный крутящий момент: 15 нм)
2. Пожалуйста, уходите на гайку на резьбовой стержень и расколоть пластиковый зажим;
3. Разобраться с пластиковым зажимом, погрузите волоконно -волоконно
Зажим, погрузите 3,3 квадратного или 4 квадратного кабеля в отверстие черной резиновой трубы в пластиковом зажиме.
Снимите резиновую трубу из пластикового зажима для 6 квадратного или 8,3 квадратного кабеля и погрузить
кабель в отверстие пластикового зажима (рисунок справа);
4. Заблокируйте все орехи наконец. (Справочный крутящий момент блокировки гайки M8 для зажима: 11 нм)
