| Количество: | |
|---|---|
|
| |

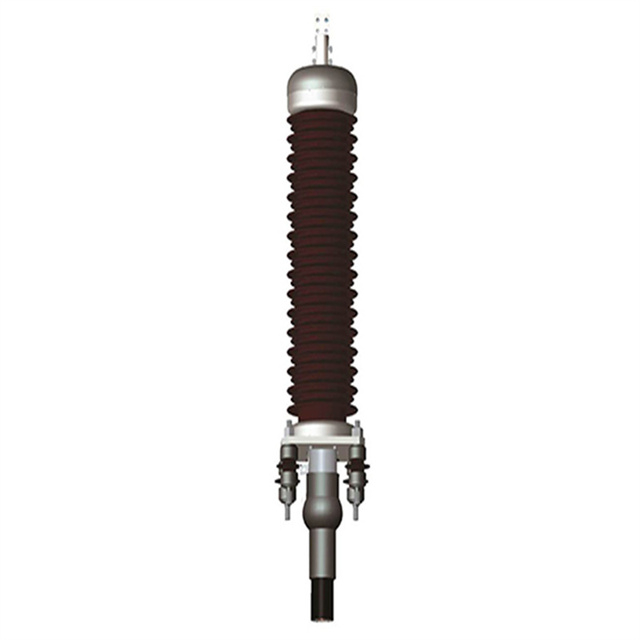

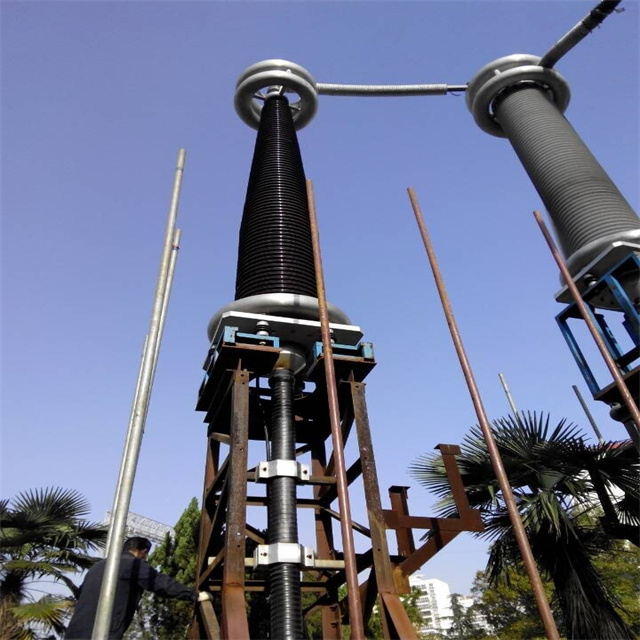

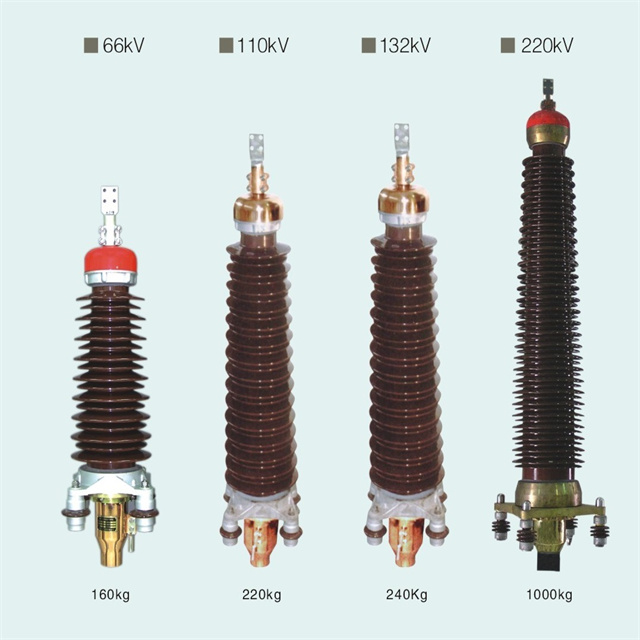

На открытом силовом кабеле на открытом воздухе и высоковольтном растворе, предназначенное для прекращения силовых кабелей в подстанциях и системах передачи и систем передачи. Сочетая фарфоровой изолятор с точным инженерным металлическим фитингом, это завершение обеспечивает превосходную электрическую изоляцию, механическую прочность и сопротивление суровым наружным средам. Фарфоровая втулка застеклена, чтобы повысить гидрофобность и предотвратить вспышку загрязнения, в то время как соединение внутреннего проводника сжатие или болтовые соединения для проводимости с низкой устойчивостью.

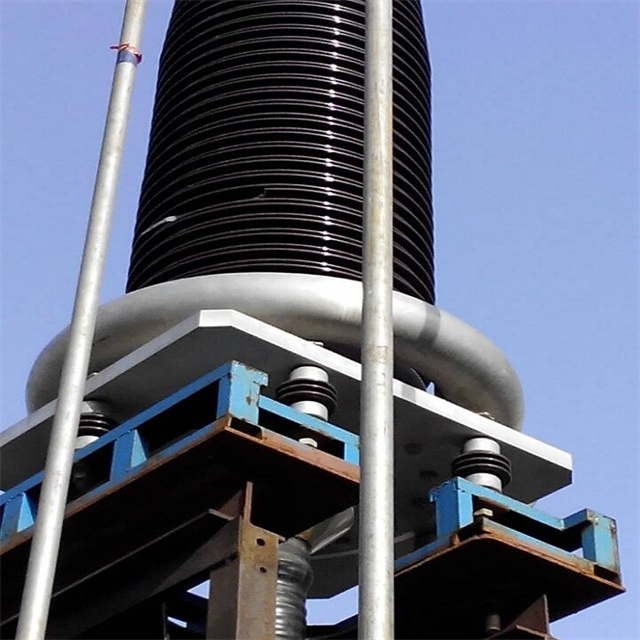

Производившийся для работы при 76 кВ и 132 кВ, завершение включает электроды управления напряжением для управления градиентами электрического поля на границе раздела кабель-инсуляции, снижая риск частичных разрядов. Фарфоровое корпус разработан с несколькими навесами, чтобы увеличить расстояние на ползучести, что делает его подходящим для загрязненных участков с высоким уровнем пыли, соли или промышленных выпусков. Металлическая база предназначена для горячих оцинкованности для сопротивления коррозии, обеспечивая долгосрочную надежность в прибрежных или промышленных зонах.
Превосходная изоляция : фарфоровая втулка обеспечивает высокую диэлектрическую прочность и сопротивление теплового удара, с напряжением флэш -Over на 20% выше, чем составные альтернативы в чистых средах.
Устойчивость к загрязнению : застекленная поверхность и профиль сарай минимизируют накопление загрязняющих веществ с 可选防污闪涂层 (дополнительные покрытия по борьбе с загрязнением), доступные для тяжелых классов загрязнения (IV-V).
Механическая надежность : выдерживает скорость ветра до 300 км/ч, а нагрузки льда толщины 50 мм, что делает его подходящим для экстремальных погодных условий.
Легкая установка : стандартизированные фланцевые интерфейсы соответствуют IEC 60137 и ANSI C57.19, что позволяет быстро интегрироваться с распределительными устройствами, трансформаторами и шинами.
Низкое обслуживание : инертная поверхность фарфора требует минимальной очистки-типично промывки под давлением каждые 5-7 лет в загрязненных участках.
Наружные подстанции : завершает высоковольтные кабели, соединенные с автоматическими выключателями, трансформаторами и молниями в региональных и национальных сетках.
Прибрежные электростанции : устойчивая к коррозии оцинкованная сталь и глазированная фарфоровая обеспечивают долговечность в морской среде, насыщенной солью.
Промышленные подстанции : используются на сталелитейных заводах, нефтеперерабатывающих заводах и химических объектах, сопротивляющиеся химическим парам и проводящей пыли с помощью специализированных покрытий.
Высокие сетки : выполняется надежно на высоте до 4000 метров, при этом увеличение расстояния ползучий расстояние компенсации за снижение плотности воздуха.
Проекты по ремонту : модернизация старая инфраструктура подстанции, заменив ухудшенные завершения на фарфоровые решения без технического обслуживания.
В: В чем разница между нормальными и тяжелыми завершениями класса загрязнения?
A: Тяжелые загрязнения класса загрязняют более высокие навесы и увеличивают расстояние на полденье (например, 3100 мм для 132 кВ), подходящие для областей с проводимостью> 100 мкс/см.
Q: Может ли фарфоровая втулка противостоять физическим воздействиям?
О: В то время как фарфор хрупкий, завершение разработано с помощью амортизационного фланца, чтобы минимизировать ущерб от вибраций или незначительных воздействий.
Q: Доводите ли завершение как с наполненными маслом, так и с XLPE-изолированными кабелями?
A: Да, он поддерживает различные типы кабелей с адаптируемыми изоляционными интерфейсами и механизмами герметизации.
В: Как управляется электрическим напряжением в точке завершения кабеля?
A: Оращенная стрессовая конус, изготовленный из полупроводящего материала, выравнивает электрическое поле, предотвращая концентрацию при срезании изоляционного экрана.
В: Каков рекомендуемый крутящий момент для соединений с проводником?
A: Значения крутящего момента зависят от размера кабеля (например, 100-200 нм для кабелей 500 мм⊃2;), подробно описанные в Руководстве по установке, чтобы обеспечить подключения с низким уровнем устойчивости.

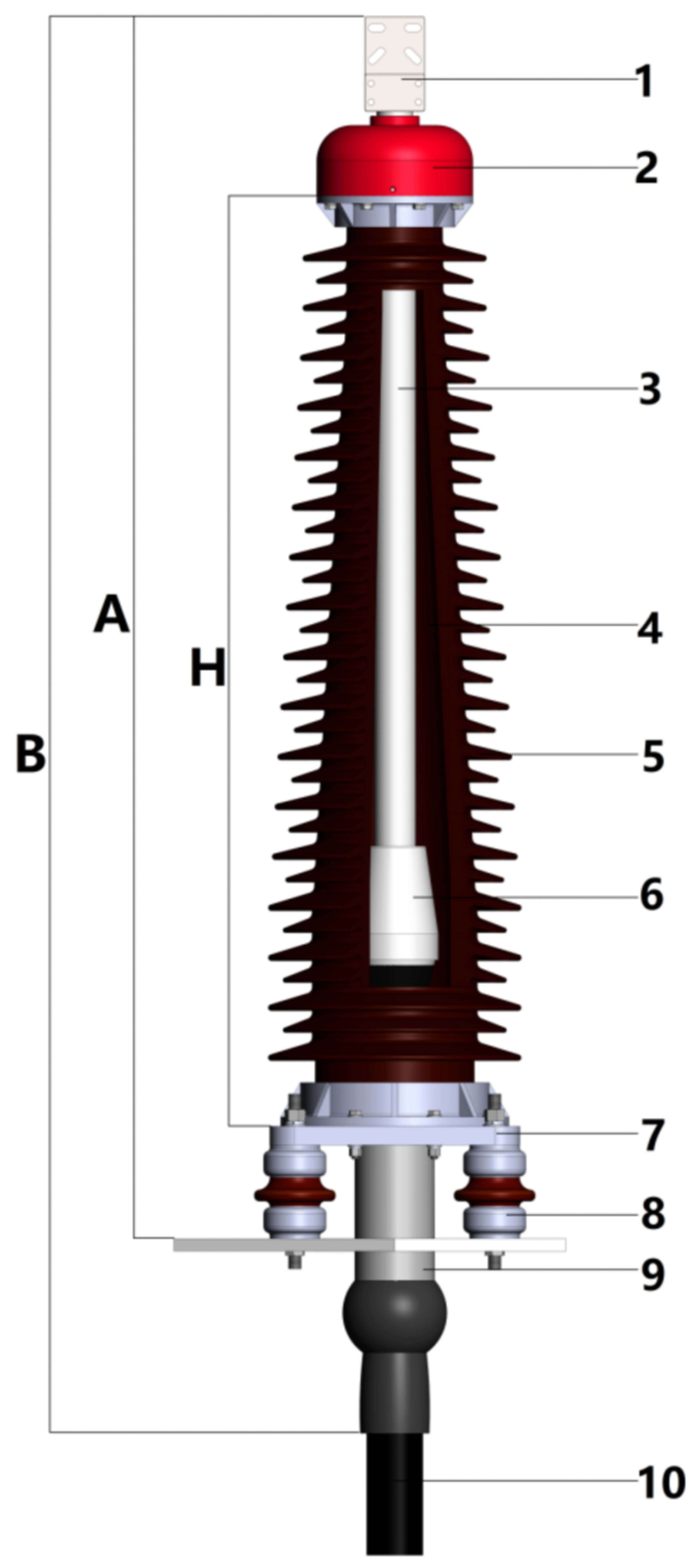

1. Выходной зажим 2. Оценка щита 3. Изоляция ядра 4. Полиизобутилен 5. Фарфоровая втулка 6. Напряжение Конус 7. Стоимая пластина 8. Опорная изолятор 9. Хвостовая труба 10. Кабель

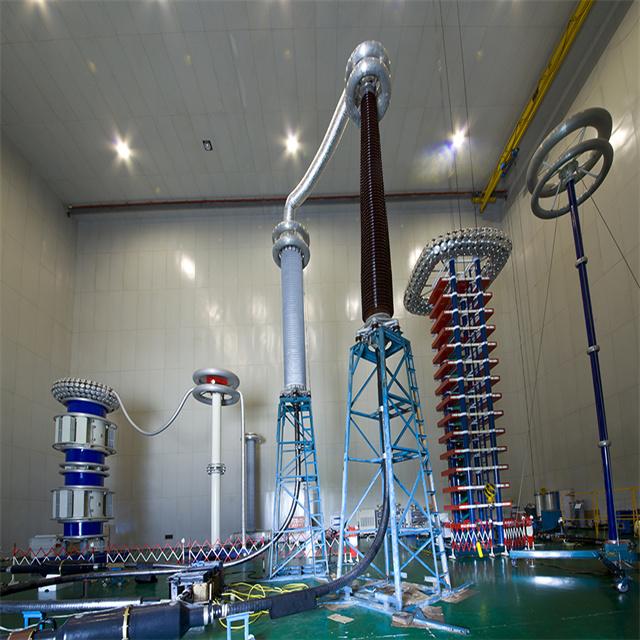

S Ize MM | 48/66 кВ | 64/110 кВ | 80/138 кВ | 127/220KV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | Φ22 | Φ22 | Φ22 | Φ32 |
Расстояние ползук | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| Описание | параметра |
|---|---|
| Оцененное напряжение (UR) | Системное напряжение (например, 11 кВ, 33 кВ, 132 кВ) |
| Импульс молнии выдержал напряжение (бил) | Пиковое напряжение втулка может противостоять (например, 95 кВ для систем 11 кВ, 550 кВ для 132 кВ) |
| Частота мощности выдерживает напряжение (1 мин переменного тока) | Краткое противоположное напряжение AC (например, 28 кВ для 11 кВ, 230 кВ для 132 кВ) |
| Частичный уровень разряда | Максимально допустимый PD (обычно <10 ПК для втулок HV) |
| Расстояние ползук | Минимальное расстояние поверхности для предотвращения Flashover (зависит от уровня загрязнения) |
| Диэлектрическая потеря (TAN δ) | Мера качества изоляции (должна быть низкой, например, <0,5%) |
Элемент | Требование теста | Тип теста | Тип продуктов | ||||||
48/66 | 64/110 | 127/220 | Фарфоровая втулка | Составной автобус | ГИС прекращение | Прямо через/ изоляционное соединение | Мягкий сухой прекращение | ||
Уплотнение фитингов, фарфоровая втулка, композитная втулка | 0,25 ± 0,01 МПа/1H, без утечки | R | ✔ | ✔ | ✔ | — | — | ||
Эпоксидная втулка | 0,6 ~ 0,7 МПа/1H, без утечки | ||||||||
Сборное испытание частичного разряда тела | 72 кВ | 96 кВ | 190 кВ | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Сборная частота мощности тела выдерживает напряжение | 120 кВ | 160 кВ | 318 кВ | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 минут, без пропадения без сбоев | |||||||||
Частичный тест на разряд при температуре окружающей среды | 72 кВ | 96 кВ | 190 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Испытание на напряжение теплового цикла | 96 кВ | 128 кВ | 254 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 циклов, без пропадения без сбоев | |||||||||
Частичный разряд при высокой температуре | 72 кВ | 96 кВ | 190 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Проверка напряжения импульса освещения и последующая частота мощности выдерживает напряжение | 450 кВ | 550 кВ | 1050 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 раз, без пропадения без сбоев | |||||||||
120 кВ | 160 кВ | 318 кВ | |||||||
15 минут, без пропокачи. | |||||||||
Испытание на напряжение погружения на внешней защитной оболочке прямоугольного сустава | 60/75 кВ, воздействие на оба конца, 30/37,5 кВ. Влияние на один конец на землю | 60/95KVIMPACT Оба конца, 30/47,5 кВ. Влияние на один конец на землю | T | — | — | — | ✔ | — | |
Тест уплотнения после установки аксессуаров | 0,25 ± 0,01 МПа/1H, без утечки | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Тест на напряжение напряжения на открытом воздухе в дождь | 140 кВ | 185 кВ | 460 кВ | T | ✔ | ✔ | — | — | ✔ |
1 мин, без пропадения без сбоев | |||||||||
Тест на напряжение после изоляции | 20 кВ/1 минуты, без пропадения без сбоя | T | ✔ | ✔ | — | — | — | ||
Тест на радиопомешные интерференции на открытом воздухе | 61 кВ | 81 кВ | 140 кВ | A | ✔ | ✔ | — | — | ✔ |
Радиомеферы 1 МГц, напряжение ≤450 мкВ | Радиомеферы 1 МГц, напряжение ≤500 мкВ | ||||||||
Аксессуары образец испытания | Обнаружение системы аксессуаров, без существенных ошибок. | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Тест напряжения постоянного тока | / | 20 кВ/1 минуты между внутренним дирижером и металлическим экраном сустава, без сбоя | T | — | — | — | ✔ | — | |
Проводник подключаемого полюса (трубка). | После обжима общее сопротивление не в 1,2 раза больше, чем та же длины, а площадь проводника поперечного сечения | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
