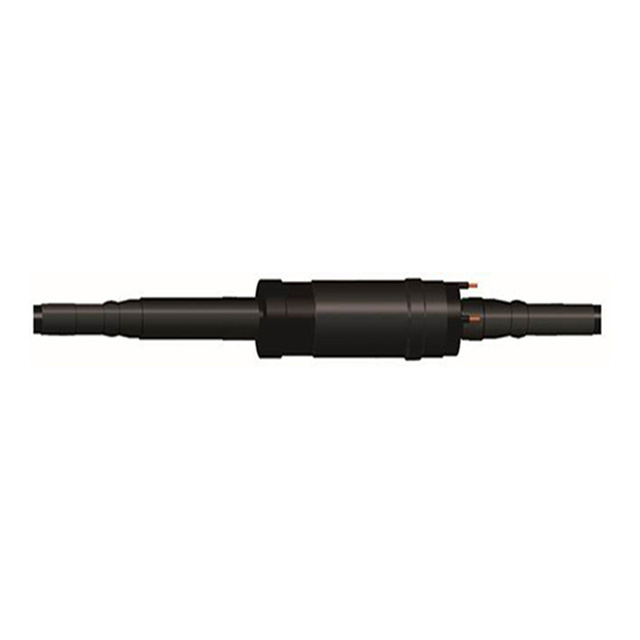

Полностью изготовленный кабельный кабельный кабельный шарнир 64/110 кВ, представляет собой предварительно инженерное решение, предназначенное для надежного и эффективного подключения высоковольтных силовых кабелей в подземных и верхних системах. Этот сустав исключает обработку изоляции на месте путем включения компонентов изоляции заводов, обеспечивая постоянное качество и производительность. Созданный с помощью резиновой резиновой или силиконовой резиновой изоляции EPDM или кремниевой резины, сустав обеспечивает превосходную электрическую изоляцию, механическую прочность и сопротивление напряжению окружающей среды.

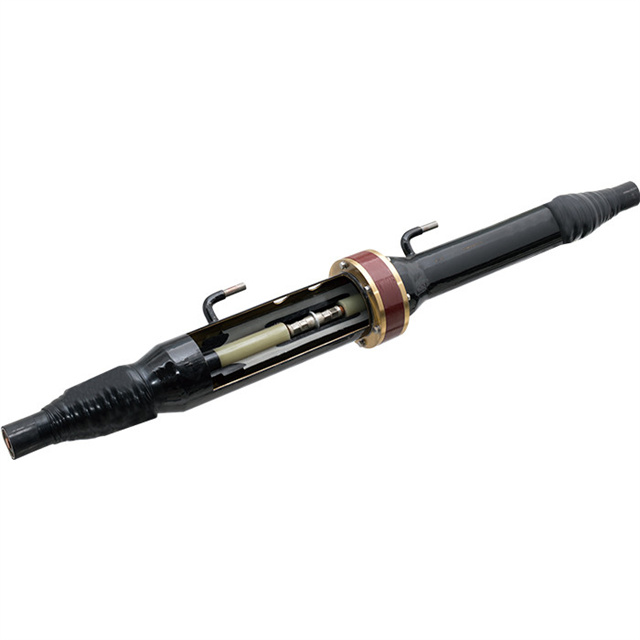

В соединении оснащена модульная конструкция с предварительно напряженными изоляционными слоями и конусами управления напряжением для равномерного распределения электрических полей, предотвращая частичные разряды и повышая долгосрочную надежность. Внешняя оболочка изготовлена из ультрафилированного полиэтилена или полиуретана, предлагая защиту от влаги, химикатов и механического истирания. Заводские испытания включают частичный разряд, противостояние напряжения и испытания на тепловую циклу, чтобы обеспечить соответствие стандартам IEC 61442 и EN 50673.
Заводская разработка дизайна : сокращает время установки на месте на 50% по сравнению с традиционными ручными суставами, без необходимости в специализированных инструментах или средах чистой комнаты.
Высокая электрическая производительность : технология контроля напряжений обеспечивает равномерное распределение электрического поля, причем частичные уровни разряда ниже 10 % при номинальном напряжении.
Устойчивость к окружающей среде : водонепроницаемое, газо-стеснительное уплотнение предотвращает проникновение влаги, что делает его подходящим для погруженных в погружение в установки, водно-болотные угодья и высокооборотные столовые зоны.
Механическая долговечность : выдерживает осевые растягивающие силы до 50 кН и радиальное сжатие из почвы или бетонного оборота, обеспечивая стабильность в сейсмических или высоких зонах.
Широкий диапазон температур : действует надежно от -40 ° C до +90 ° C, приспосабливая к тепловому расширению кабелей и экстремальные климатические условия.
Подводные кабельные системы : соединяет подключенные силовые кабели в оффшорных ветряных фермах и межконтинентальных сетках, с водонепроницаемыми конструкциями, соответствующими морским стандартам.

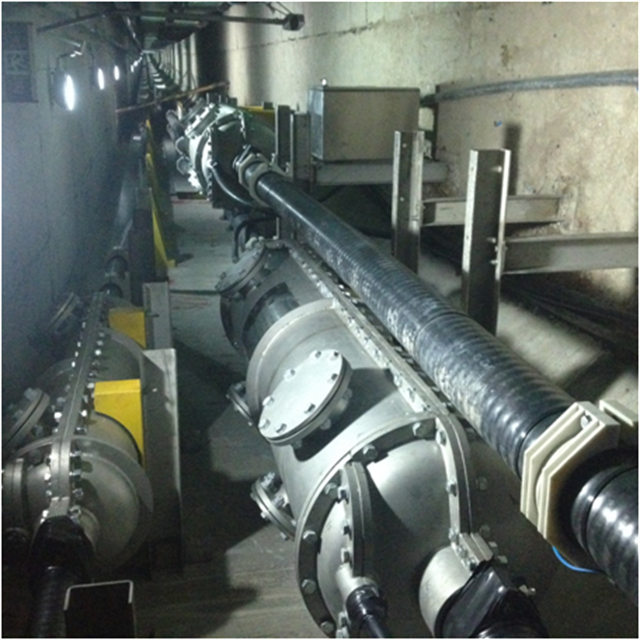

Городские подземные сетки : используются в переполненных городских районах для подключения подземных кабелей 64 кВ и 110 кВ, минимизируя требования к пространству и сложность установки.
Распределение промышленного энергопотребления : связывает высоковольтные кабели на нефтехимических заводах, сталелитейных заводах и крупномасштабных производственных мощностях, обеспечивая непрерывную мощную поток.
Интеграция возобновляемой энергии : соединяет кабели в солнечных фермах и ветровых парках, устойчивые механические вибрации и колебания напряжения из возобновляемых источников.
Переходы на накладные расходы : обеспечивает безопасную точку подключения при переходе от верхних линий к подземным кабелям в входе на подстанции.
В: Можно ли установить соединение в приложениях прямого захоронения?

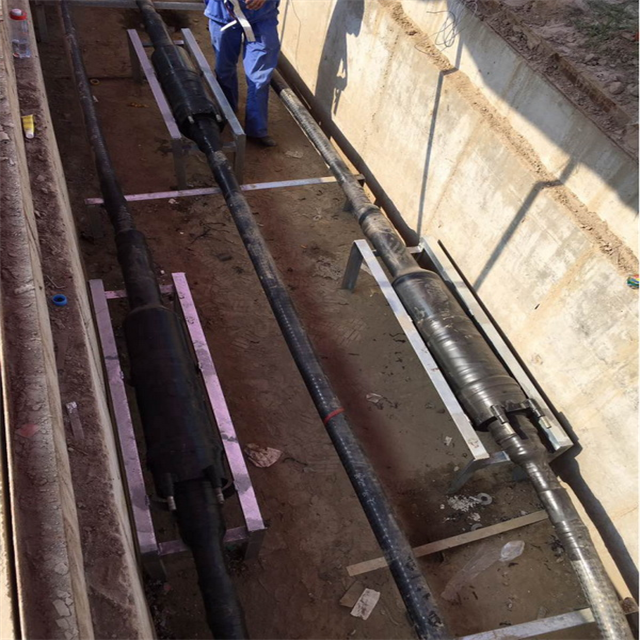

A: Да, внешняя оболочка предназначена для прямого захоронения, с устойчивостью к химическим веществам почвы и микробной коррозией.
В: Каков максимальный диаметр кабеля, который может разместить соединение?
A: Он доступен в размерах для кабельных сечений в диапазоне от 240 мм⊃2; до 1200 мм⊃2;, с пользовательскими размерами, доступными для особых требований.
Q: Как сустав запечатан на водном входе?
A: Несколько слоев резиновых уплотнительных колец и клея создают герметический барьер, протестированный для выдержания давления воды до 10 бар для погруженных применений.
В: требуется ли сустав заземление?
О: Да, заземляющая полоса интегрирована в конструкцию для безопасного сброса индуцированных токов, соответствующих стандартам заземления МЭК.
В: Каков ожидаемый срок службы сустава?
A: В нормальных условиях эксплуатации срок службы составляет 30-40 лет, что соответствует продолжительности жизни высоковольтных силовых кабелей.

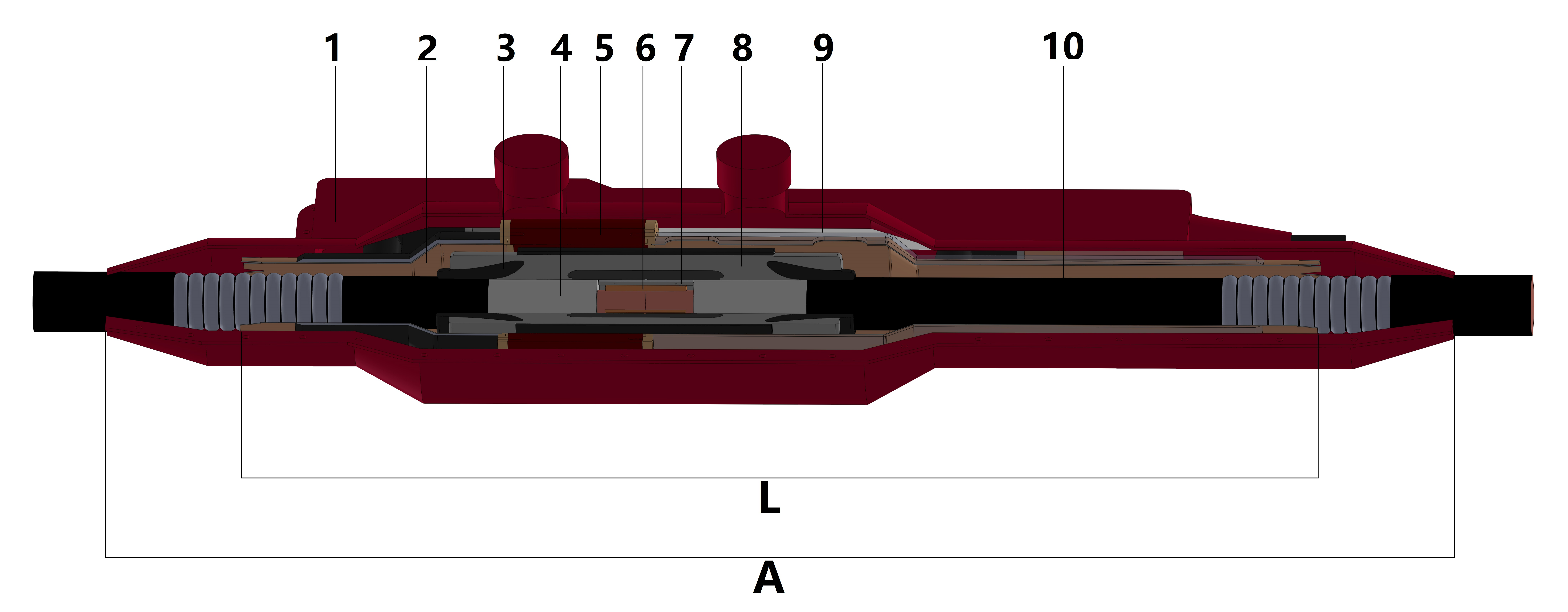

Размер мм | 48/66 кВ | 64/110 кВ | 80/138 кВ | 127/220KV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| Описание | параметра |
|---|---|
| Оцененное напряжение (u₀/u/um) | - U₀ : Номинальное напряжение частоты мощности между проводником и земной (кВ) - U : номинальное напряжение системы (кВ) - UM : максимальное напряжение системы (кВ) |
| Импульс молнии выдержал напряжение (LIWV) | Пиковое напряжение, сустав может выдержать во время ударов молнии (например, 95 кВ, 170 кВ, 250 кВ) |
| Частота мощности выдерживает напряжение | Возможность противостояния переменного тока (например, 22 кВ в течение 5 минут) |
| Частичный уровень разряда | Должен быть минимальным (например, <10 ПК на 1,5U₀) |
| Текущий рейтинг (а) | Непрерывная пропускная способность (зависит от размера и материала проводника) |
| Ток короткого замыкания (Ka, 1s или 3s) | Максимальный ток неисправности, соединение может обрабатывать без повреждения |
Элемент | Требование теста | Тип теста | Тип продуктов | ||||||
48/66 | 64/110 | 127/220 | Фарфоровая втулка | Составной автобус | ГИС прекращение | Прямо через/ изоляционное соединение | Мягкий сухой прекращение | ||
Уплотнение фитингов, фарфоровая втулка, композитная втулка | 0,25 ± 0,01 МПа/1H, без утечки | R | ✔ | ✔ | ✔ | — | — | ||
Эпоксидная втулка | 0,6 ~ 0,7 МПа/1H, без утечки | ||||||||
Сборное испытание частичного разряда тела | 72 кВ | 96 кВ | 190 кВ | R | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Сборная частота мощности тела выдерживает напряжение | 120 кВ | 160 кВ | 318 кВ | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30 минут, без пропадения без сбоев | |||||||||
Частичный тест на разряд при температуре окружающей среды | 72 кВ | 96 кВ | 190 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Испытание на напряжение теплового цикла | 96 кВ | 128 кВ | 254 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20 циклов, без пропадения без сбоев | |||||||||
Частичный разряд при высокой температуре | 72 кВ | 96 кВ | 190 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
Частичный разряд на заднем плане | |||||||||
Проверка напряжения импульса освещения и последующая частота мощности выдерживает напряжение | 450 кВ | 550 кВ | 1050 кВ | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10 раз, без пропадения без сбоев | |||||||||
120 кВ | 160 кВ | 318 кВ | |||||||
15 минут, без пропокачи. | |||||||||
Испытание на напряжение погружения на внешней защитной оболочке прямоугольного сустава | 60/75 кВ, воздействие на оба конца, 30/37,5 кВ. Влияние на один конец на землю | 60/95KVIMPACT Оба конца, 30/47,5 кВ. Влияние на один конец на землю | T | — | — | — | ✔ | — | |
Тест уплотнения после установки аксессуаров | 0,25 ± 0,01 МПа/1H, без утечки | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Тест на напряжение напряжения на открытом воздухе в дождь | 140 кВ | 185 кВ | 460 кВ | T | ✔ | ✔ | — | — | ✔ |
1 мин, без пропадения без сбоев | |||||||||
Тест на напряжение после изоляции | 20 кВ/1 минуты, без пропадения без сбоя | T | ✔ | ✔ | — | — | — | ||
Тест на радиопомешные интерференции на открытом воздухе | 61 кВ | 81 кВ | 140 кВ | A | ✔ | ✔ | — | — | ✔ |
Радиомеферы 1 МГц, напряжение ≤450 мкВ | Радиомеферы 1 МГц, напряжение ≤500 мкВ | ||||||||
Аксессуары образец испытания | Обнаружение системы аксессуаров, без существенных ошибок. | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
Тест напряжения постоянного тока | / | 20 кВ/1 минуты между внутренним дирижером и металлическим экраном сустава, без сбоя | T | — | — | — | ✔ | — | |
Проводник подключаемого полюса (трубка). | После обжима общее сопротивление не в 1,2 раза больше, чем та же длины, а площадь проводника поперечного сечения | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
