Чтобы выбрать правильный ограничитель перенапряжения, необходимо подобрать четыре ключевых параметра в соответствии с условиями вашей конкретной системы и средой установки.
1. Напряжение системы и конфигурация заземления
Для системы 33 кВ номинальное максимальное напряжение системы (Um) составляет 36 кВ. Требуемое MCOV (максимальное непрерывное рабочее напряжение) зависит от типа заземления системы :
| Тип заземления системы | Коэффициент напряжения (k) | Рекомендуемый MCOV |
|---|---|---|
| Эффективно обосновано | 1.0 | ≥ 0,8 × Um (≥ 28,8 кВ) |
| Незаземленная/изолированная нейтраль | 1,25–1,4 | ≥ Um/√3 × 1,25 (≥ 26 кВ) |
| Резонансно заземленный | 1,4–1,73 | ≥ Um/√3 × 1,4 (≥ 29 кВ) |
Для большинства распределительных устройств 33 кВ с эффективно заземленной нейтралью значение MCOV 27,0–27,5 кВ является стандартным и обеспечивает достаточный запас . Как правило, ограничители перенапряжения выбираются с номиналами MCOV на 10–20 % выше стандартного рабочего напряжения между фазой и землей..
2. Номинальный ток разряда (In)
5 кА (Класс 1/Класс распределения): Для стандартных распределительных линий с умеренной грозовой активностью. Подходит для сетевых ограничителей перенапряжения и небольших распределительных трансформаторов.
10 кА (Класс 2/Класс станции): Для подстанций, ответственных трансформаторов и зон с высокой плотностью гроз. Обеспечивает большую способность поглощения энергии и более длительный срок службы. Рекомендуется для большинства подстанций напряжением 33 кВ.
3. Расстояние утечки и уровень загрязнения
Расстояние утечки следует выбирать в соответствии с условиями установки согласно IEC 60815:
| Уровень загрязнения | Минимальная утечка | Типичное применение |
|---|---|---|
| Свет (Уровень I) | 16 мм/кВ | Внутренние районы с низкой влажностью |
| Средний (Уровень II) | 20 мм/кВ | Общие наружные установки |
| Тяжелый (уровни III–IV) | 25–31 мм/кВ | Прибрежные, пустынные, промышленные зоны |
Для систем 33 кВ с максимальным напряжением 36 кВ путь утечки 900–1330 мм типичен для зон с сильным загрязнением. Разрядники с фарфоровым корпусом доступны с увеличенными путями утечки для прибрежных и промышленных условий..
4. Выбор материала корпуса: фарфор или полимер
Это критическое решение, влияющее на механические характеристики, установку и общую стоимость владения. В сравнительной таблице ниже приведены основные различия:
Выбирайте фарфоровый корпус, когда: механическая нагрузка чрезмерна (сильный ветер, сейсмические зоны), суровая тепловая нагрузка или технические характеристики явно требуют конструкции из фарфора . Выбирайте полимерный корпус, когда: простота установки, малый вес и превосходная защита от загрязнения являются приоритетами.
| Параметр | Единица измерения | Y5W-33 (5 кА) | Y10W-33 (10 кА) |
|---|---|---|---|
| Оцененное напряжение (UR) | кВ (действующее значение) | 33 | 33 |
| Максимальное непрерывное рабочее напряжение (MCOV/Uc) | кВ (действующее значение) | 27,0–27,5 | 27,0–27,5 |
| Номинальный ток разряда (In) | категория | 5 | 10 |
| Остаточное напряжение крутого импульса тока (1/4 мкс) | кВ (гребень) | ≤113 | ≤113 |
| Остаточное напряжение грозового импульса (8/20 мкс) | кВ (гребень) | ≤99 | ≤99 |
| Остаточное напряжение коммутационного импульса (30/60 мкс) | кВ (гребень) | ≤89 | ≤89 |
| Выдерживаемый ток прямоугольной волны 2 мс | A | 150 | 250 |
| Выдержка сильноточного импульса 4/10 мкс | категория | 65 | 100 |
| Расстояние ползук | мм | 750–900 | 1055–1330 гг. |
| Жилищный материал | — | Электрический фарфор | Электрический фарфор |
| Варисторный сердечник | — | ZnO (оксид цинка) бесщелевой | ZnO (оксид цинка) бесщелевой |
| Стандартный | — | IEC 60099-4 | IEC 60099-4 |
| Рабочая температура | °С | от -40 до +45 | от -40 до +45 |
| Высота | m | ≤3000 | ≤3000 |
Примечание. Расстояние утечки зависит от спецификации уровня загрязнения. Пользовательские рейтинги доступны по запросу.
Этот фарфоровый ограничитель перенапряжения 33 кВ предназначен для следующих установок:
Воздушные распределительные линии 33 кВ: защищают изоляторы линий, трансформаторы и подключенные кабельные наконечники от перенапряжений, вызванных молнией. Особенно подходит для зон с высокой грозовой активностью, где линейные разрядники снижают риск пробоя и устраняют необходимость в экранированных проводах.
Распределительные трансформаторы: устанавливаются на первичной стороне трансформаторов 33 кВ/11 кВ или 33 кВ/0,4 кВ для подавления входящих скачков напряжения до того, как они достигнут изоляции обмотки.
Кабельные наконечники и распределительное устройство: Защищают уплотняемые концы кабеля и подключенное распределительное устройство от коммутационных перенапряжений и переходных скачков напряжения, распространяющихся по подключенным силовым кабелям.
Оборудование подстанции: Применяется в качестве защиты станционного класса для шин, автоматических выключателей и измерительных трансформаторов на подстанциях 33 кВ.
| Фарфоровый разрядник | Aspect на 33 кВ | Полимерный разрядник на 33 кВ |
|---|---|---|
| Жилищный материал | Глазурованная электрокерамика | Силиконовая резина/EPDM поверх стеклопластикового сердечника |
| Вес (прибл.) | 8–12 кг | 2–4 кг |
| Консольная прочность | Высокая (до 70 000 фунтов / 311 кН) | Умеренный |
| Сопротивление загрязнения | Требуется соответствующее расстояние утечки | Гидрофобная поверхность активно отталкивает воду. |
| Поведение при отказе | Может разбиться по вине; имеется направленный сброс давления | Нефрагментируемый; безопаснее в населенных пунктах |
| Устойчивость к УФ/старению | Отличная долгосрочная стабильность | Хороший; силикон может стареть под воздействием сильного ультрафиолета |
| Подходящие типы кабелей | Все кабельные наконечники из сшитого полиэтилена, этиленпропиленового каучука, PILC на напряжение 33 кВ. | Такой же; предпочтителен для компактных кабельных коробок |
| Рекомендуемая среда | Сильный ветер, сейсмические зоны, подстанции, места с высокой температурой | Прибрежные, пустынные, ограниченные по пространству установки |
| Требования к установке | Кран или подъемное оборудование; жесткая опорная конструкция | Ручное обращение; стандартный монтаж на столб или кронштейн |
| Обслуживание | Периодический визуальный осмотр; уборка при сильном загрязнении | Визуальный осмотр; самоочищающаяся гидрофобная поверхность |

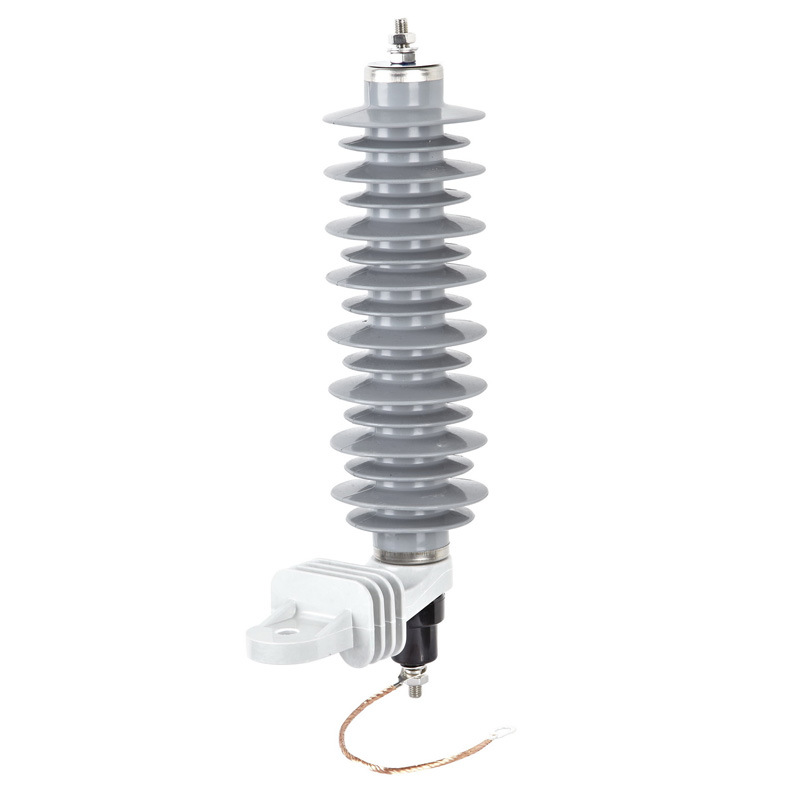

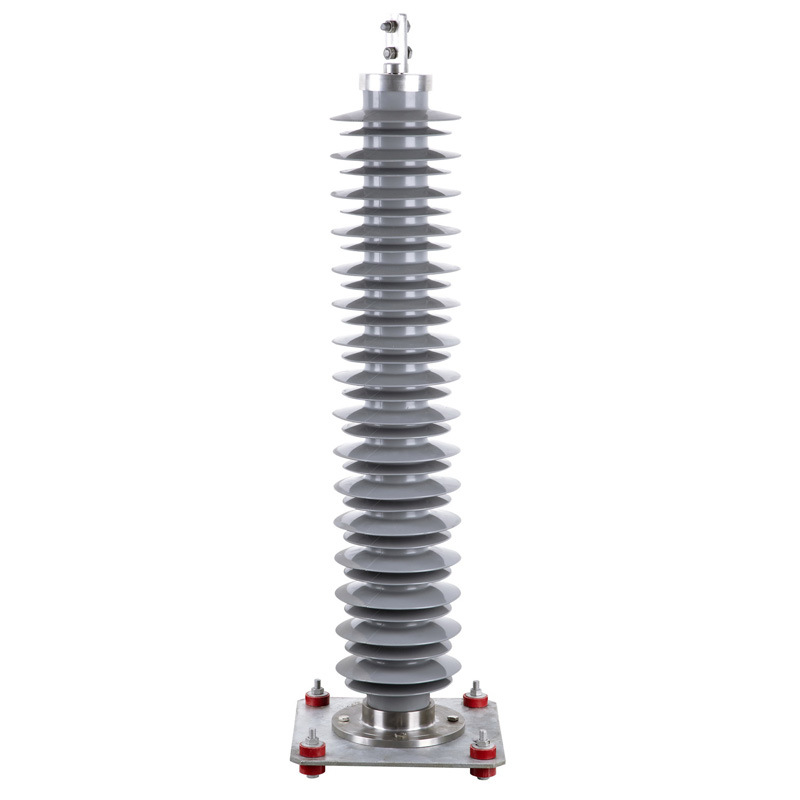

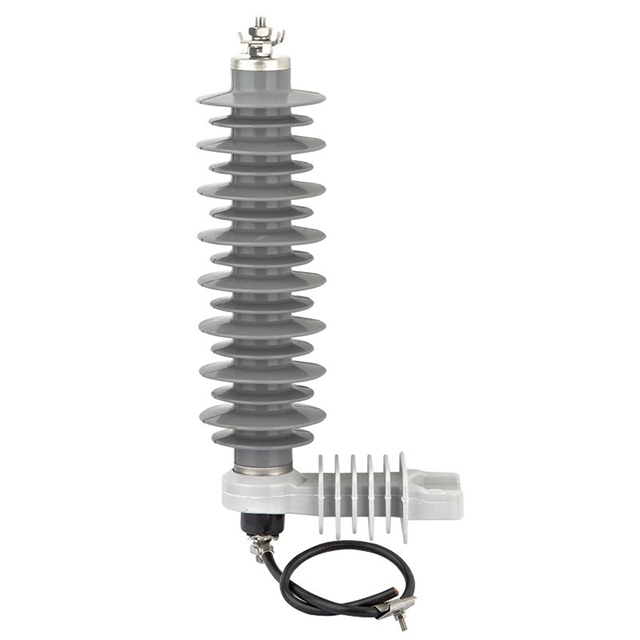

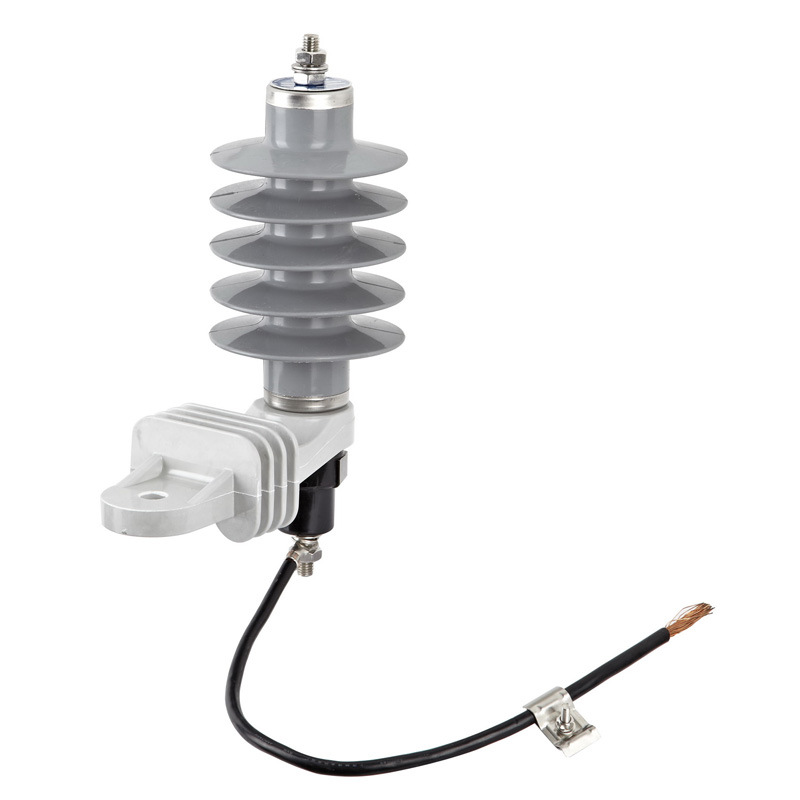

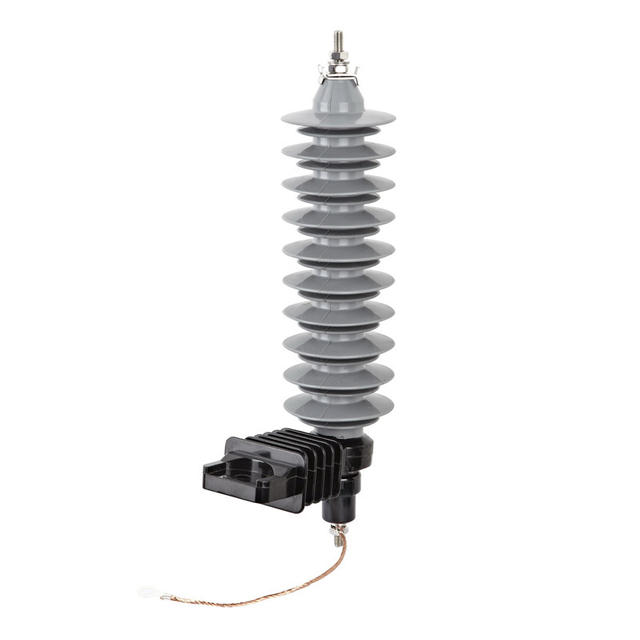

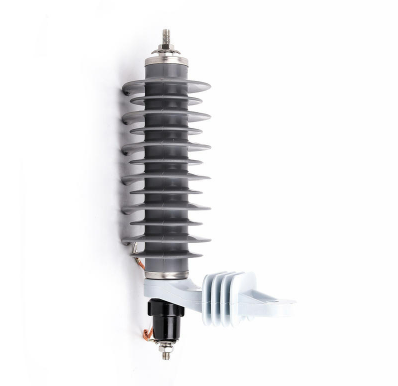

Серия Surge Arrester:
Рейтинги: 0,22 ~ 500 кВ (фарфор), 0,22 ~ 220 кВ (композит)
Применение: разработано для защиты систем передачи и распределения энергии от чрезмерного напряжения, вызванного молнией или другими электрическими скачками.
Варианты корпуса: Доступны в обоих силиконовых полимерах корпуса композитного оксида металла, а также фарфоровое корпус, арестователи оксида металла.
Защита и надежность: защита и надежность ареста всплеска были значительно повышены из -за его надежной строительной и передовой технологии.
Почему выбирают наши арестователи?
Превосходная защита: арестователи оксида цинка известны своей превосходной защитой от чрезмерного напряжения, что делает их надежным выбором для высоковольтных систем.
Долгосрочная долговечность: фарфоровое жилье обеспечивает долгосрочную устойчивость к повреждению окружающей среды, даже в суровых условиях.
Высокая эффективность. Никакой конструкции разрыва и нелинейные характеристики обеспечивают более эффективный и надежный способ обработки ситуаций чрезмерного напряжения.
Рабочее состояние
1. Температура окружающего воздуха: -40 ℃ ~+40 ℃;
2. Высота ： <= 2000 м;
3. Частота: 48 Гц ~ 62 Гц;
4. Напряжение частоты мощности, применяемое между клеммами ареста после непрерывного рабочего напряжения при сборке всплеска;
5. Интенсивность землетрясения составляет менее 8 градусов;
6. Макс. Скорость ветра составляет 35 м/с.
Основной технический параметр
1. Оксидный корпус оксида металлов (без разрыв) тип
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
YH-5W-6 | 6 | 5.1 | 18 | 320 | 150 | 65 | |
YH-5W-9 | 9 | 7.65 | 27 | 430 | 150 | 65 | |
YH-5W-12 | 12 | 10.2 | 36 | 430 | 150 | 65 | |
YH-5W-15 | 15 | 12.75 | 45 | 530 | 150 | 65 | |
YH-5W-18 | 18 | 15.3 | 54 | 530 | 150 | 65 | |
YH-5W-21 | 21 | 16.8 | 63 | 640 | 150 | 65 | |
YH-5W-24 | 24 | 19.2 | 72 | 640 | 150 | 65 | |
YH-5W-27 | 27 | 21.6 | 81 | 740 | 150 | 65 | |
YH-5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
YH-5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
YH-5W-36 | 36 | 28.8 | 108 | 1115 | 150 | 65 |
2. Оксид металлического оксидного корпуса (без разрывов) тип
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
YH-10W-6 | 6 | 5.1 | 18 | 1 | 320 | 250 | 100 |
YH-10W-9 | 9 | 7.65 | 27 | 1 | 430 | 250 | 100 |
YH-10W-12 | 12 | 10.2 | 36 | 1 | 430 | 250 | 100 |
YH-10W-15 | 15 | 12.75 | 45 | 1 | 530 | 250 | 100 |
YH-10W-18 | 18 | 15.3 | 54 | 1 | 530 | 250 | 100 |
YH-10W-21 | 21 | 16.8 | 63 | 1 | 640 | 250 | 100 |
YH-10W-24 | 24 | 19.2 | 72 | 1 | 740 | 250 | 100 |
YH-10W-27 | 27 | 21.6 | 81 | 1 | 740 | 250 | 100 |
YH-10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
YH-10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
YH-10W-36 | 36 | 28.8 | 108 | 1 | 1115 | 250 | 100 |
YH-10W-42 | 42 | 33.6 | 126 | 2 | 1260 | 400 | 100 |
YH-10W-48 | 48 | 39 | 139 | 2 | 1260 | 400 | 100 |
YH-10W-54 | 54 | 42 | 160 | 2 | 1260 | 400 | 100 |
YH-10W-60 | 60 | 48 | 178 | 2 | 1465 | 400 | 100 |
YH-10W-66 | 66 | 52.8 | 196 | 2 | 1465 | 400 | 100 |
YH-10W-72 | 72 | 57 | 214 | 2 | 2255 | 400 | 100 |
YH-10W-84 | 84 | 67.2 | 244 | 2 | 2255 | 400 | 100 |
YH-10W-90 | 90 | 72.5 | 249 | 2 | 2255 | 400 | 100 |
YH-10W-96 | 96 | 75 | 265 | 3 | 3555 | 800 | 100 |
YH-10W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-10W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-10W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-10W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
3. Оксидный корпус оксида металлов (без разрывов)
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
YH-20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
YH-20W-120 | 120 | 96 | 300 | 3 | 4153 | 800 | 100 |
YH-20W-150 | 150 | 120 | 416 | 3 | 5040 | 800 | 100 |
YH-20W-200 | 200 | 156 | 520 | 3 | 7110 | 800 | 100 |
4. Фарфоровое корпус оксида металла (без разрыв) тип
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
Y5W-6 | 6 | 5.1 | 18 | 280 | 150 | 65 | |
Y5W-9 | 9 | 7.65 | 27 | 320 | 150 | 65 | |
Y5W-12 | 12 | 10.2 | 36 | 320 | 150 | 65 | |
Y5W-15 | 15 | 12.75 | 45 | 450 | 150 | 65 | |
Y5W-18 | 18 | 15.3 | 54 | 450 | 150 | 65 | |
Y5W-21 | 21 | 16.8 | 63 | 450 | 150 | 65 | |
Y5W-24 | 24 | 19.2 | 72 | 510 | 150 | 65 | |
Y5W-27 | 27 | 21.6 | 81 | 510 | 150 | 65 | |
Y5W-30 | 30 | 24 | 90 | 890 | 150 | 65 | |
Y5W-33 | 33 | 26.4 | 99 | 890 | 150 | 65 | |
Y5W-36 | 36 | 28.8 | 108 | 890 | 150 | 65 |
5. Оксидный корпус оксида металлов (без разрыв) тип
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
Y10W-6 | 6 | 5.1 | 18 | 1 | 280 | 250 | 100 |
Y10W-9 | 9 | 7.65 | 27 | 1 | 320 | 250 | 100 |
Y10W-12 | 12 | 10.2 | 36 | 1 | 320 | 250 | 100 |
Y10W-15 | 15 | 12.75 | 45 | 1 | 450 | 250 | 100 |
Y10W-18 | 18 | 15.3 | 54 | 1 | 450 | 250 | 100 |
Y10W-21 | 21 | 16.8 | 63 | 1 | 450 | 250 | 100 |
Y10W-24 | 24 | 19.2 | 72 | 1 | 510 | 250 | 100 |
Y10W-27 | 27 | 21.6 | 81 | 1 | 510 | 250 | 100 |
Y10W-30 | 30 | 24 | 90 | 1 | 890 | 250 | 100 |
Y10W-33 | 33 | 26.4 | 99 | 1 | 890 | 250 | 100 |
Y10W-36 | 36 | 28.8 | 108 | 1 | 890 | 250 | 100 |
Y10W-42 | 42 | 33.6 | 126 | 2 | 1256 | 400 | 100 |
Y10W-48 | 48 | 39 | 139 | 2 | 1256 | 400 | 100 |
Y10W-54 | 54 | 42 | 160 | 2 | 1256 | 400 | 100 |
Y10W-60 | 60 | 48 | 178 | 2 | 1440 | 400 | 100 |
Y10W-66 | 66 | 52.8 | 196 | 2 | 1440 | 400 | 100 |
Y10W-72 | 72 | 57 | 214 | 2 | 1440 | 400 | 100 |
Y10W-84 | 84 | 67.2 | 244 | 2 | 2200 | 400 | 100 |
Y10W-90 | 90 | 72.5 | 249 | 2 | 2200 | 400 | 100 |
Y10W-96 | 96 | 75 | 265 | 3 | 3350 | 800 | 100 |
Y10W-108 | 108 | 84 | 281 | 3 | 3350 | 800 | 100 |
Y10W-120 | 120 | 96 | 300 | 3 | 3948 | 800 | 100 |
Y10W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y10W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
6. Оксидный корпус оксида металлов (без разрыв) тип
Модель | Оцененное напряжение (kvr.ms) | Непрерывное рабочее напряжение (kvr.ms) | Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP) | Класс разряда линии | Расстояние ползук (мм) | Импульсный ток квадратного волны 2 мс (а) | Импульс тока 4/10 мкм выдерживался (KAP) |
Y20W-108 | 108 | 84 | 281 | 3 | 3555 | 800 | 100 |
Y20W-120 | 120 | 96 | 300 | 3 | 4106 | 800 | 100 |
Y20W-150 | 150 | 120 | 416 | 3 | 4400 | 800 | 100 |
Y20W-200 | 200 | 156 | 520 | 3 | 6700 | 800 | 100 |
Y20W-444 | 444 | 324 | 1106 | 4 | 17052 | 2000 | 100 |
