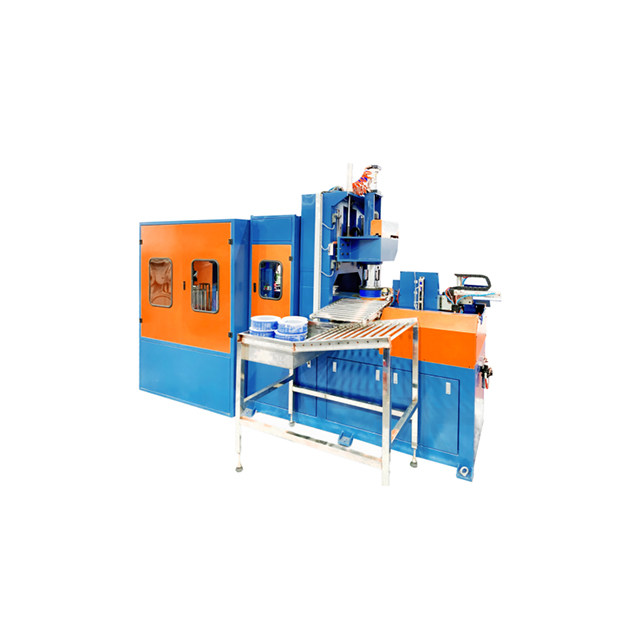

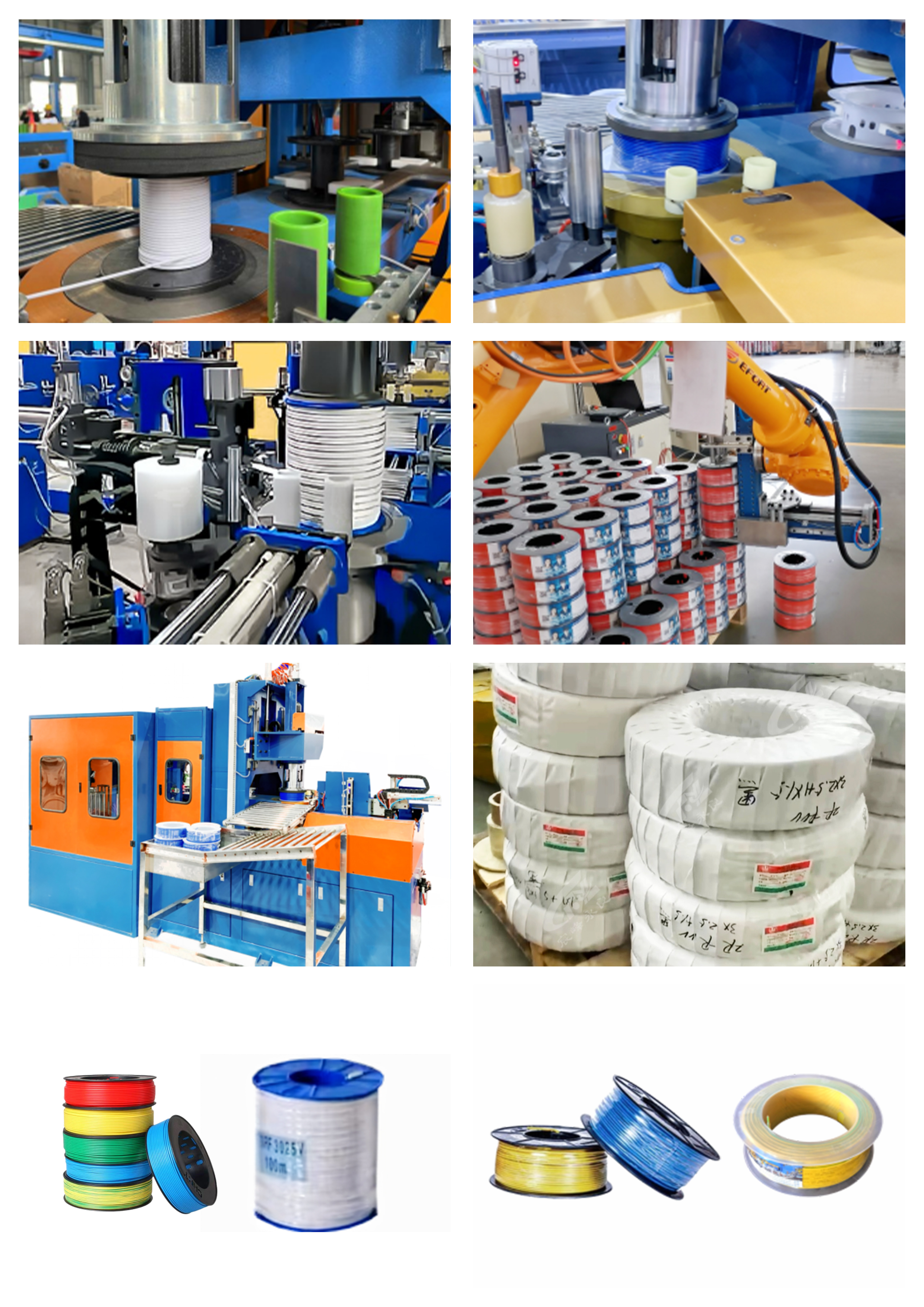

А 200 катушек/час. Представляет собой сдвиг парадигмы в автоматизации производства электроники, переопределение эффективности и точность в процессах проволочной и кабельной наклоны.
| Количество: | |
|---|---|

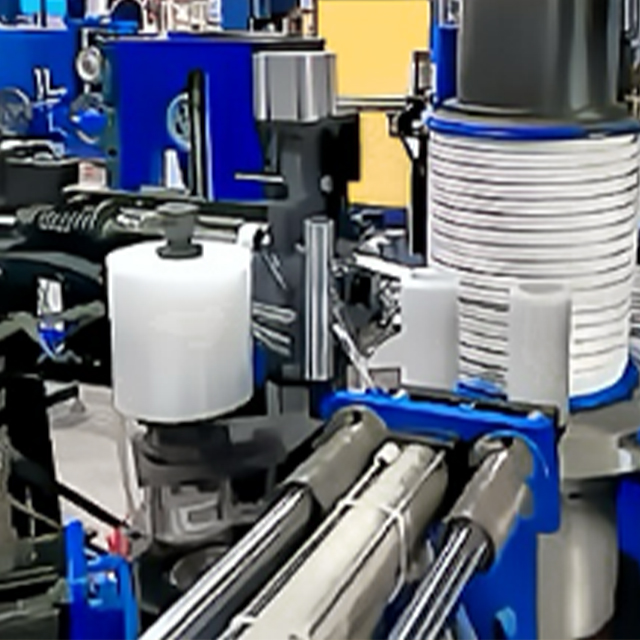

Эта усовершенствованная автоматическая система намотки устраняет несоответствия ручной намотки за счет интеграции интеллектуальной робототехники и мониторинга качества в режиме реального времени. Эта система, способная работать с катушками весом от 0,5 до 5 кг с беспрецедентной точностью, предназначена для крупносерийных производств электроники, линий сборки кабеля и заводов по обработке проволоки.
Независимо от того, производите ли вы провода тонкого сечения для микроэлектроники (например, AWG 30, 0,25 мм) или более тяжелые кабели для силовых приложений (например, AWG 10, 2,6 мм), его адаптивная система контроля натяжения обеспечивает равномерное формирование катушки с допусками намотки в пределах ±0,5 мм.
Эта система, разработанная для полной интеграции в экосистемы интеллектуальных предприятий, подключается к MES (системам управления производством) для полной прослеживаемости производства, включая:
Отслеживание партий – по катушкам, сменам или производственному циклу
Регистрация качественных данных – натяжение, скорость, длина и события неисправностей.
Мониторинг OEE в режиме реального времени – общая эффективность оборудования
Удаленная диагностика – оповещения о профилактическом обслуживании
Это делает его незаменимым активом для производителей:
Жгуты проводов (автомобильные, аэрокосмические, промышленные)
Катушки для соленоидов и реле
Прецизионные обмотки для медицинских приборов
Проводка датчиков для Интернета вещей и бытовой электроники
Производительность: 200 бобин в час – на 30 % больше, чем при использовании традиционных ручных методов.
Непрерывная работа: Поддерживает стабильную производительность в режиме 24/7 благодаря:
Прочная механическая конструкция (чугунная рама, вибропоглощающее крепление)
Система термоменеджмента (принудительное воздушное охлаждение двигателей и приводов)
Автоматическая смена катушек (опция – сокращает время простоя между циклами)

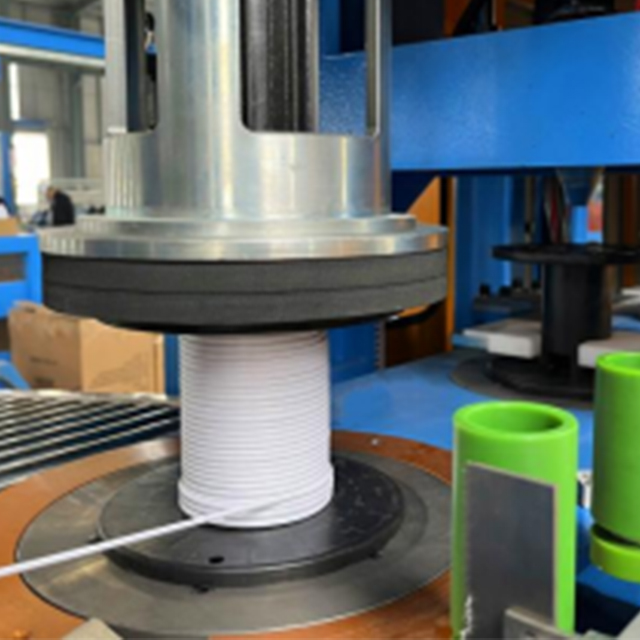

Использует два высокоточных серводвигателя в сочетании с тензодатчиками, которые собирают данные о натяжении 1000 раз в секунду.
Поддерживает натяжение с точностью ±1% для проволоки диаметром от 0,05 мм до 2,5 мм.
Предотвращает:
Растяжение проволоки (чрезмерное натяжение)
Деформация проволоки (недостаточное натяжение, приводящее к ослаблению витков)
Обрыв провода (внезапные скачки напряжения)

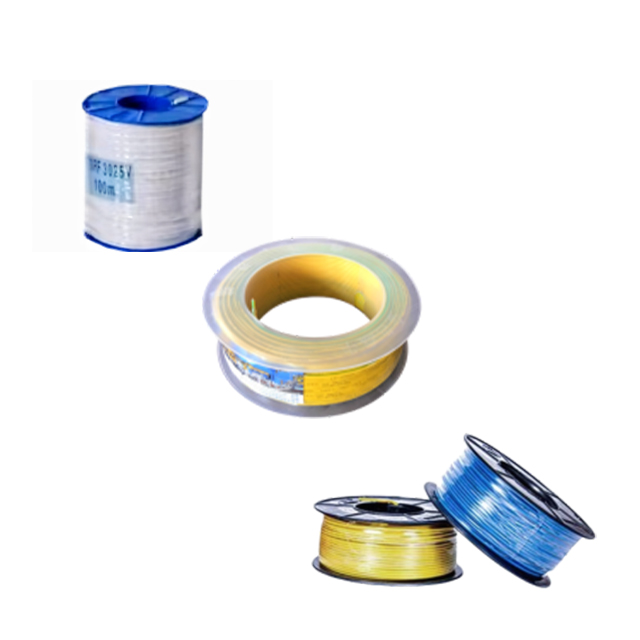

Поддерживает широкий спектр характеристик катушек:
| Диапазон | параметров |
|---|---|
| Диаметр шпули | 50 – 300 мм |
| Диаметр ступицы (сердечника) | 10 – 80 мм |
| Калибр провода (AWG) | От AWG 30 (0,25 мм) до AWG 10 (2,6 мм) |
| Калибр провода (метрический) | от 0,05 мм² до 6 мм² |
| Вес шпули | 0,5 – 5 кг |
| Длина проволоки на катушке | от 500 мм до 5000 м |
Инструменты для быстрой смены позволяют менять форматы менее чем за 10 минут, сокращая время простоя при переналадке.
Контроллер ПЛК с 15-дюймовым сенсорным экраном и интуитивно понятным ЧМИ (человеко-машинный интерфейс)
Сохраняет до 100 производственных рецептов (размер катушки, калибр проволоки, схема намотки, профиль натяжения).
Мониторинг ключевых параметров в режиме реального времени:
Скорость намотки (м/мин)
Напряжение (Н или гс)
Длина бухты (м)
Процент заполнения золотника
Условия неисправности (обрыв проволоки, отклонение натяжения, заклинивание катушки)
Мгновенные оповещения о необычных условиях:
Обнаружение обрыва провода
Отклонение напряжения за установленные пределы
Золотник заполнен (автоматическая остановка или запрос на замену золотника)

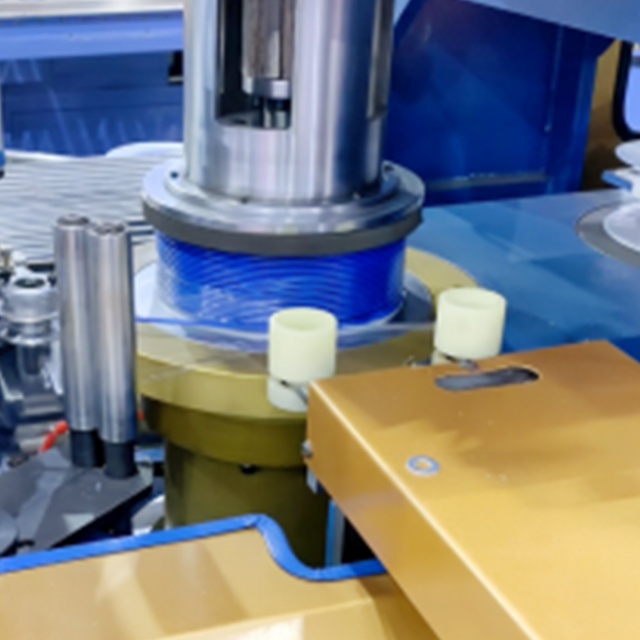

| Функция | Описание | Преимущество |
|---|---|---|
| Автоматическая резка проволоки | Встроенный резак в конце цикла намотки | Устраняет ручную обрезку, ускоряет переналадку |
| Контроль перемещения проволоки | Траверса с шаговым двигателем и регулируемым шагом. | Обеспечивает равномерную намотку слоев, предотвращает вложенность проводов. |
| Индексация катушки | Позиционирование золотника с сервоуправлением | Выравнивает начальную точку для последовательной намотки |
| Регистрация данных | Экспорт CSV через USB или сеть | Поддерживает отчетность и отслеживаемость качества |
| Удаленный доступ | Дополнительный Ethernet/IP или Modbus TCP | Интеграция с заводской SCADA или MES |
| Спецификация | параметров |
|---|---|
| Максимальная производительность | 200 катушек/час |
| Грузоподъемность шпули | 0,5 – 5 кг |
| Диапазон диаметров проволоки | 0,05 – 2,5 мм |
| Калибр провода (AWG) | AWG 30 – AWG 10 |
| Точность натяжения | ±1% |
| Допуск обмотки | ±0,5 мм |
| Диапазон диаметров шпули | 50 – 300 мм |
| Диапазон диаметров ступиц | 10 – 80 мм |
| Минимальная длина проволоки на катушке | 500 мм |
| Максимальная длина проволоки на катушке | 5000 м (в зависимости от сечения проволоки и размера катушки) |
| Система управления | ПЛК + 15-дюймовый сенсорный экран HMI |
| Интерфейсы связи | Ethernet/IP, Modbus TCP, Profinet (опция) |
| Источник питания | 220–480 В, однофазное или трехфазное, 50/60 Гц |
| Размеры (Д×Ш×В) | 1200 × 800 × 1500 мм |
| Масса | 350 кг |
| Параметр | Автоматическая система намотки | Ручная намотка |
|---|---|---|
| Производительность | 200 катушек/час | 50–80 катушек/час |
| Постоянство напряжения | ±1% | ±10–20% |
| Допуск обмотки | ±0,5 мм | ±2–5 мм |
| Требование оператора | 1 оператор на 2–4 машины | 1 оператор на машину |
| Время переключения | < 10 минут | 20–40 минут |
| Прослеживаемость данных | Полная (интеграция с MES) | Ручные записи |
| Требуется обучение | 1 день | 3–5 дней |
| Уровень отклонения качества | < 0,5% | 2–5% |
Обеспечивает точную намотку внутренней проводки в:
Смартфоны (катушки зарядки, антенные провода)
Ноутбуки и планшеты (кабели дисплея, проводка аккумулятора)
Устройства IoT (выводы датчиков, провода питания)
Носимые устройства (умные часы, фитнес-трекеры)
Бытовая техника (обмотки двигателя, проводка управления)
В этих приложениях компактная конструкция катушки и постоянная длина провода имеют решающее значение для:
Миниатюризация продукта (размещение большего количества функций в меньшем пространстве)
Надежность работы (постоянные электрические свойства)
Автоматизация сборки (точная длина проволоки для роботизированной установки)
Производит высококачественные катушки для:
Автомобильные соленоиды (управление коробкой передач, впрыск топлива)
Системы зажигания (катушки зажигания, датчики коленвала)
Жгуты проводов датчиков (АБС, подушка безопасности, система помощи при парковке)
Компоненты электромобиля (EV) (управление аккумулятором, управление двигателем)
Системы освещения (светодиодные катушки, балласты)
Соответствует строгим требованиям долговечности IATF 16949 (управление качеством в автомобильной промышленности) и ISO 16750 (экологические испытания электрических систем).
Производит прецизионные катушки для жизненно важного медицинского оборудования, в том числе:
Аппараты МРТ (градиентные катушки, радиочастотные катушки)
Кардиостимуляторы (проводники и сенсорные катушки)
Дефибрилляторы (высоковольтные зарядные катушки)
Хирургические роботы (проводка энкодера, катушки двигателя)
Диагностическая визуализация (КТ, УЗИ, рентгеновские катушки)
В медицинских целях однородность катушки напрямую влияет на:
Точность устройства (целостность сигнала, снижение шума)
Безопасность пациента (надежная работа, отсутствие периодических сбоев)
Соответствие нормативным требованиям (FDA, CE, ISO 13485)
| Ключевые требования к | отраслевому | применению |
|---|---|---|
| Аэрокосмическая промышленность | Проводка авионики, катушки управления полетом | Высокая надежность, прослеживаемость |
| Промышленная автоматизация | Электромагнитные клапаны, катушки привода | Длительный срок службы, постоянное напряжение |
| Телекоммуникации | Антенные катушки, ВЧ дроссели | Точная индуктивность, низкие отклонения |
| Возобновляемая энергия | Катушки инвертора, проводка датчиков | Коррозионная стойкость, термостабильность |
А: Да. Система специально разработана для одинаковой точности обработки как многожильных, так и одножильных проводов. Его регулируемые направляющие для проволоки и регулируемые настройки натяжения позволяют использовать различное количество прядей:
7-жильный (стандартный гибкий провод)
19-жильный (высокогибкий кабель)
37-жильный (сверхгибкий провод)
И все это без ущерба для качества катушки, постоянства натяжения или точности намотки.
О: Система надежно обрабатывает провода длиной до 500 мм, что делает ее подходящей для:
Прототипирование (небольшие тиражи для разработки нового продукта)
Мелкосерийное производство (по индивидуальным заказам, опытные серии)
Среда исследований и разработок (испытание новых материалов проволоки или конструкций катушек)
Нестандартные кабельные сборки (нестандартной длины)
При большей длине система может обрабатывать до 5000 метров на катушку, в зависимости от сечения проволоки и размера катушки.
О: В конструкции системы приоритет отдается минимальным затратам на техническое обслуживание благодаря:
Самосмазывающиеся керамические подшипники – без масленок и периодической смазки.
Герметичные компоненты привода – предотвращают попадание пыли и мусора.
Модульная архитектура – упрощает замену деталей (специальные инструменты не требуются)
Плановое техническое обслуживание рекомендуется каждые 2000 часов работы (приблизительно 3–6 месяцев непрерывной работы) и обычно состоит из:
Замена фильтров (впускные фильтры вентилятора охлаждения)
Проверка калибровки натяжения (с использованием прилагаемых испытательных гирь)
Проверка направляющей проволоки (проверка износа, замена при необходимости)
А: Да. Система обеспечивает совместимость по принципу «подключи и работай» с:
Отводные стойки проволоки (активный или пассивный контроль натяжения)
Машины для резки и зачистки проволоки (для подачи предварительно нарезанной проволоки)

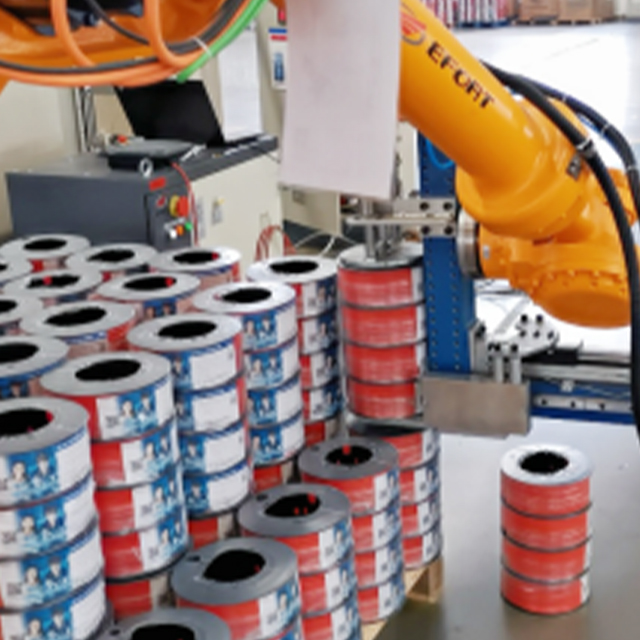

Конвейерные системы (для автоматической обработки катушек)
Системы MES и ERP (через Ethernet/IP, Modbus TCP или Profinet)
Ответ: Исходя из типичных объемов производства:
Экономия труда: сокращение трудозатрат на намотку на 50–75 %.
Улучшение качества: снижение процента брака (с 2–5% до <0,5%).
Повышенная производительность: на 30 % больше катушек в час.
Типичный период окупаемости инвестиций: 6–12 месяцев.
| Статус соответствия | стандартной | области применения |
|---|---|---|
| CE | Европейская директива безопасности | ✅ Соответствует |
| UL | Североамериканская безопасность | ✅ Сертифицированный (по желанию) |
| РоХС | Ограничение опасных веществ | ✅ Соответствует |
| ИСО 9001 | Управление качеством (производство) | ✅ Сертифицированный |
| ИАТФ 16949 | Автомобильное качество (при использовании в автомобильных линиях) | ✅ Совместимость |
| ИСО 13485 | Качество медицинского изделия (при использовании в медицинских линиях) | ✅ Совместимость |
| Тип упаковки | Описание |
|---|---|
| Стандартный | Стретч-пленка с пенопластовой прокладкой, деревянный поддон |
| Экспорт | Мореходный деревянный ящик с влагопоглотителем |
| Dimensions | 1400 × 1000 × 1800 мм (транспортный ящик) |
| Масса | 450 кг (вес в упаковке) |
Способы доставки:
Морские перевозки – стандартные (20-футовый контейнер вмещает 4–6 единиц)
Авиаперевозки – доступны для срочных заказов.
Сухопутные перевозки – региональная доставка
Документация включена:
Товарная накладная
Счет-фактура
Руководство по установке
Электрические схемы
Протокол испытаний (заводская приемка)
| Модель | Макс. вес катушки | Макс. диаметр проволоки | Макс. скорость (катушки/ч) | Напряжение питания |
|---|---|---|---|---|
| АСУ-200 | 2 кг | 1,5 мм | 180 | 220 В, однофазный |
| АСУ-500 | 5 кг | 2,5 мм | 200 | 400 В, 3-фазный |
| АСУ-1000 | 10 кг | 4,0 мм | 150 | 400 В, 3-фазный |
Параметры:
Автоматический сменщик катушек (сокращает время простоя)
Модуль связи Ethernet/IP или Profinet
Модем удаленной диагностики (для профилактического обслуживания)
Специальные адаптеры для катушек (для катушек нестандартной конструкции)
