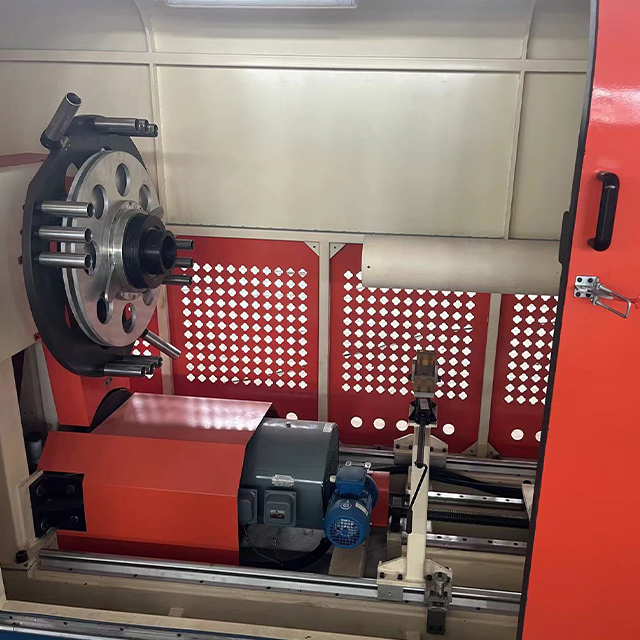

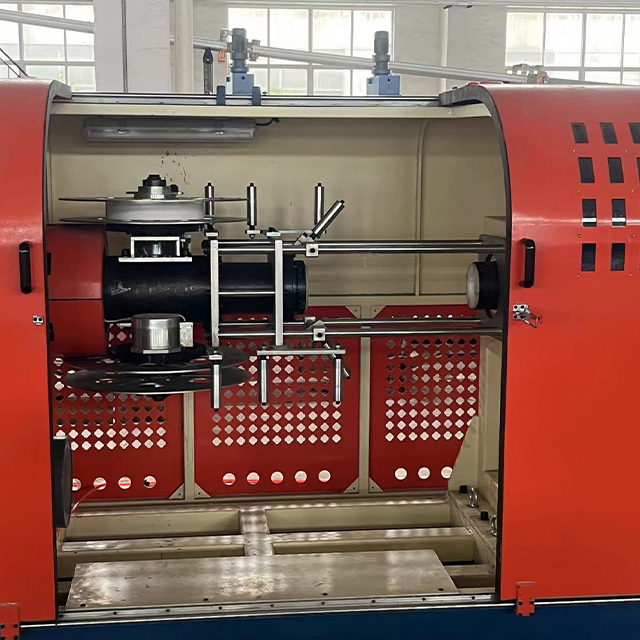

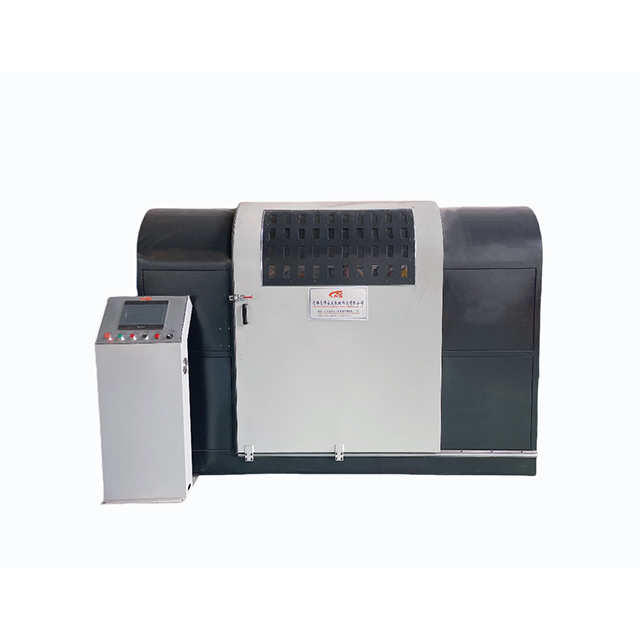

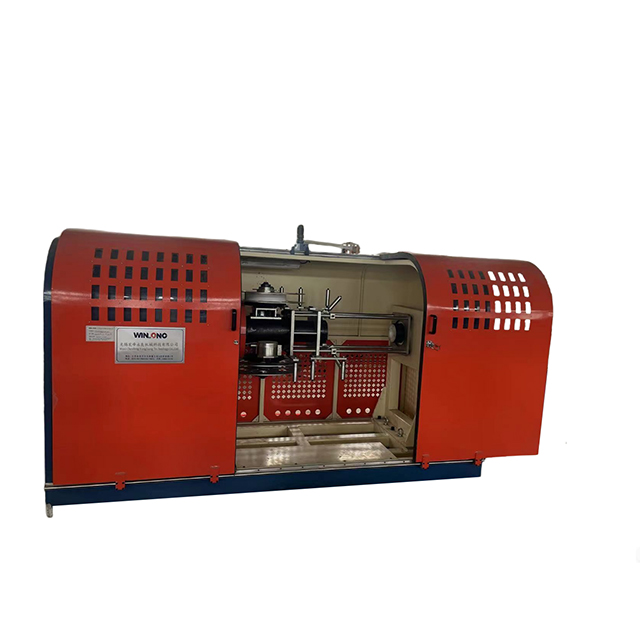

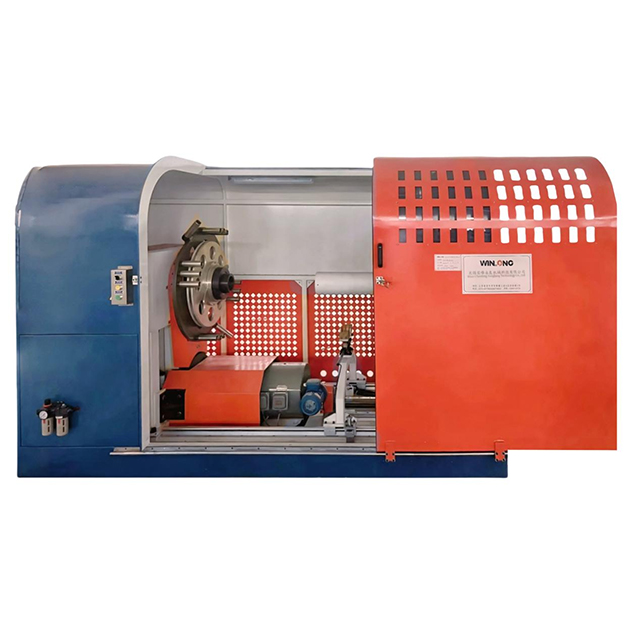

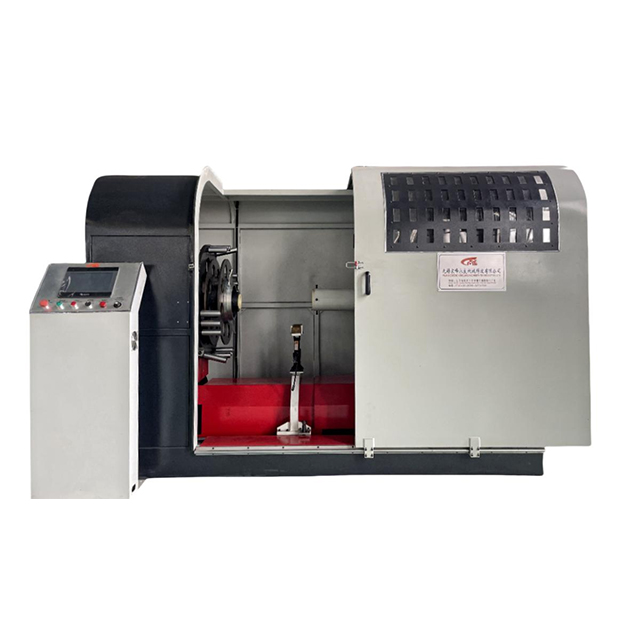

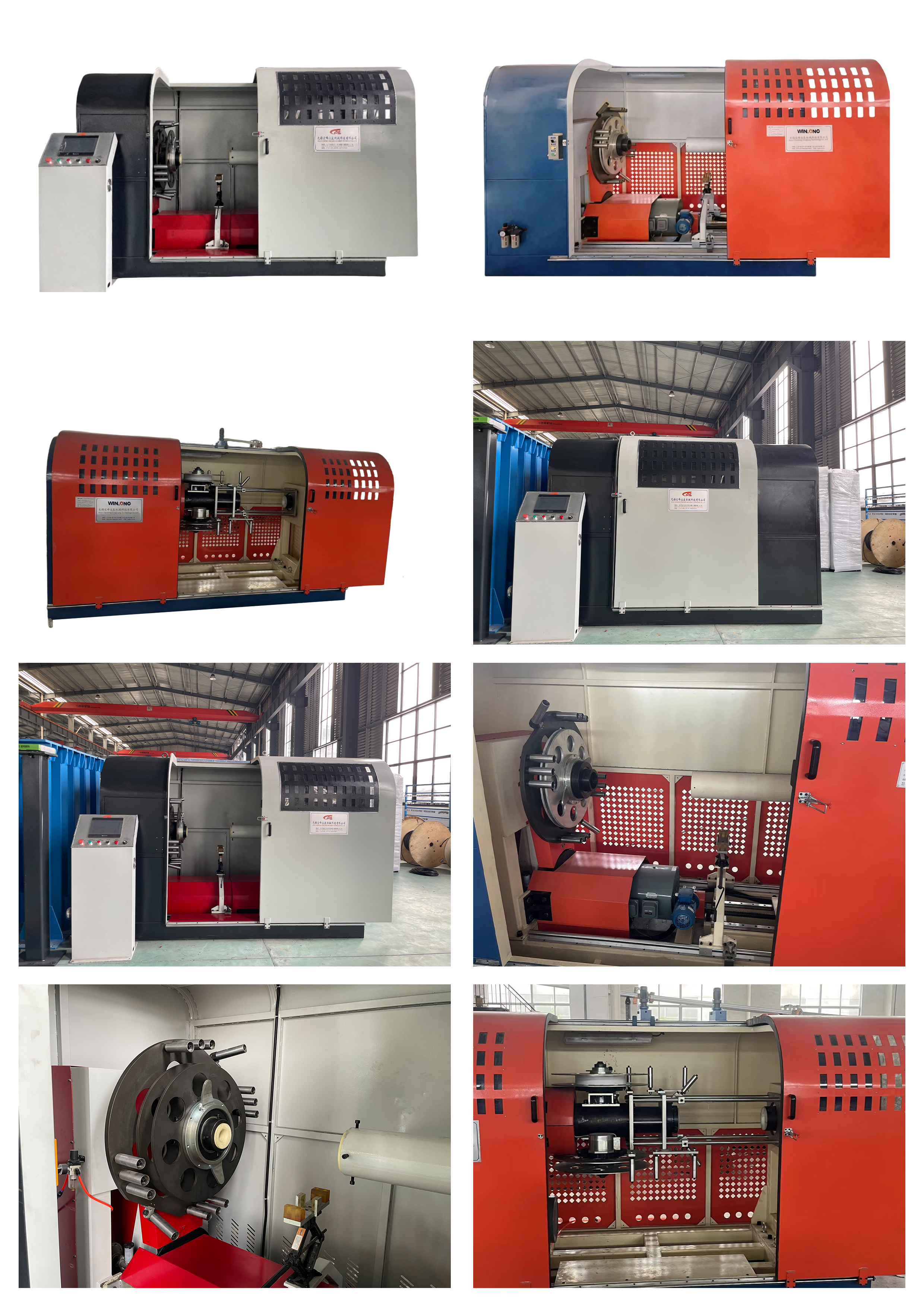

Прецизионная машина для экранирования медной ленты со скоростью 1000 об/мин представляет собой преобразующее решение для производителей кабелей, которые отдают приоритет высокочастотной защите от электромагнитных помех в своей продукции. Это современное оборудование автоматизирует нанесение медной ленты (доступной толщиной от 0,05 мм до 0,12 мм) на поверхности кабеля с точностью до микрона, обеспечивая точность перекрытия ±0,1 мм по всей длине кабеля.
В отличие от ручных методов экранирования, которые страдают от нестабильного покрытия, эта машина обеспечивает 100% непрерывность экрана – важнейшее требование для поддержания целостности сигнала в кабелях передачи данных с высокой скоростью передачи данных, включая:
Кабели Ethernet (Cat6a, Cat7, Cat8)
Коаксиальные кабели (РЧ, спутниковые, вещательные)
Кабели USB и HDMI
Кабели промышленных полевых шин (Profibus, DeviceNet, CAN-шина)
Кабели для медицинской визуализации (МРТ, КТ, УЗИ)
Прочная конструкция и передовые системы управления делают его подходящим для:
Мелкосерийное производство специального кабеля (прототипирование, нестандартные конструкции)
Крупномасштабные массовые производственные операции (большие объемы, непрерывное производство)
Работает на максимальной скорости 1000 об/мин со стабильностью скорости ±1%, поддерживаемой прецизионным сервоприводом.
Увеличивает производительность производства на 40% по сравнению с обычными защитными машинами.
Снижает затраты на рабочую силу до 60% за счет автоматизации.
Обеспечивает непрерывную работу 24/7 с минимальным вмешательством оператора.
Включает цифровой механизм регулировки перекрытия, который поддерживает перекрытие 5–15 % (выбирается пользователем с шагом 1 %).
Оптимизирует эффективность защиты – важно для соответствия стандартам EMI/RFI, таким как:
CISPR 22 (Информационное оборудование)
FCC, часть 15 (Непреднамеренные излучатели)
МЭК 61000-6 (Электромагнитная совместимость)
MIL-STD-461 (Военная техника)
Вмещает медные ленты шириной до 40 мм.
Поддерживает альтернативные защитные материалы:
Алюминиевая лента
Луженая медная лента
Алюминиевые композитные ленты с медным покрытием
Посеребренная медная лента (для высокочастотных применений)
Быстросменные катушки с материалом, которые сокращают время установки до 15 минут.
Используются ролики из цветного сплава и направляющие механизмы из нержавеющей стали для устранения магнитных помех.
Идеально подходит для экранирования чувствительных кабелей, таких как:
Отведения для МРТ (магнитно-резонансная томография)
Кабели для аэрокосмической аппаратуры
Высокочастотные линии передачи данных
Соединения квантовых вычислений
Чувствительные медицинские сенсорные кабели
| Функция | Описание | Преимущество |
|---|---|---|
| Контроль натяжения | Сервосистема контроля натяжения с замкнутым контуром | Предотвращает растяжение или разрыв ленты во время работы на высокой скорости. |
| Автоматическое сращивание | Дополнительный блок склеивания ленты | Обеспечивает непрерывную работу без остановок для смены катушек. |
| Мониторинг в реальном времени | Сенсорный экран HMI с регистрацией производственных данных | Отслеживает скорость, длину, процент перекрытия и условия неисправности. |
| Обнаружение неисправностей | Автоматическое обнаружение обрыва ленты и сигнализация | Минимизирует время простоя и потери материала |
| Энергоэффективность | Рекуперативная система привода | Снижает энергопотребление до 25% |
| Спецификация | параметров |
|---|---|
| Максимальная рабочая скорость | 1000 об/мин |
| Стабильность скорости | ±1% |
| Диапазон толщины медной ленты | 0,05 мм – 0,12 мм |
| Диапазон ширины медной ленты | 10 мм – 40 мм |
| Диапазон перекрытия | 5% – 15% (с шагом 1%) |
| Точность перекрытия | ±0,1 мм |
| Диапазон наружного диаметра кабеля (НД) | 0,5 мм – 100 мм |
| Максимальная длина кабеля за проход | Безлимитно (непрерывная работа) |
| Источник питания | 380–480 В, 3-фазный, 50/60 Гц |
| Система управления | ПЛК + сенсорный экран ЧМИ |
| Интерфейсы связи | PROFINET, Ethernet/IP, Modbus TCP |
| Размеры (Д×Ш×В) | 2500 × 1200 × 1800 мм |
| Масса | 1800 кг |
| Параметр | Прецизионная защитная машина | Ручное экранирование |
|---|---|---|
| Скорость производства | 1000 об/мин (непрерывно) | 50–100 об/мин (прерывисто) |
| Согласованность перекрытия | ±0,1 мм | ±2–5 мм |
| Непрерывность экрана | 100% | 80–95% (переменная) |
| Требование к рабочей силе | 1 оператор (несколько машин) | 2–3 оператора на машину |
| Материальные отходы | < 2% | 5–10% |
| Время установки | < 15 минут | 30–60 минут |
| Требуется обучение | 1 день | 1 неделя |
| Возврат инвестиций | 6–12 месяцев | N/a |
Обеспечивает критическое экранирование электромагнитных помех для:
Оптоволоконные кабели (бронированные и экранированные варианты)
Питающие кабели базовой станции 5G
Магистральные кабели центра обработки данных (Cat6a, Cat7, Cat8, оптоволокно)
Коаксиальные линии передачи (РЧ, спутник, вещание)
Соединительные кабели телекоммуникационной башни
Эти приложения обеспечивают целостность сигнала в сетях с высокой пропускной способностью, где даже незначительные помехи могут вызвать:
Потеря и повторная передача данных
Уменьшение частоты ошибок по битам (BER)
Задержка и джиттер сети
Нарушения соответствия (FCC, CISPR, CE)
Экранирует прецизионную проводку в медицинских устройствах, включая:
Катетеры (диагностические и интервенционные)
Кабели для мониторинга пациента (ЭКГ, ЭЭГ, SpO2)
Кабели для диагностической визуализации (МРТ, КТ, рентген, УЗИ)
Хирургические навигационные системы
Кабели для программирования имплантируемых устройств
Предотвращает влияние электромагнитных помех на чувствительные измерения и обеспечивает безопасность пациентов в условиях интенсивной терапии.
Производит легкие, высокопроизводительные экранированные кабели для:
Системы авионики (управление полетом, навигация, связь)
Бортовые развлекательные сети (IFE)
Системы управления самолетом (электромеханические, исполнительные)
Радиолокационные системы и системы радиоэлектронной борьбы
Спутниковая связь
В аэрокосмической отрасли снижение веса и надежность имеют первостепенное значение — эта машина производит легкую защиту, соответствующую стандартам MIL-SPEC и RTCA/DO-160.
| Ключевые требования к | отраслевому | применению |
|---|---|---|
| Автомобиль | Высоковольтные кабели для электромобилей, проводка датчиков, информационно-развлекательная система | Защита от электромагнитных помех, виброустойчивость |
| Промышленная автоматизация | Кабели роботов, кабели сервопривода, кабели энкодера | Гибкая защита, длительный срок службы |
| железная дорога | Кабели управления поездом, кабели сигнализации, силовые кабели | Пожаробезопасность, устойчивость к электромагнитным помехам |
| Морской | Судовые кабели связи, навигации, управления | Устойчивость к коррозии в соленой воде |
| Нефть и газ | Скважинные приборы, кабели поверхностного контроля | Экстремальные температуры, химическая стойкость |
А: Да. Особенности машины:
Антистатические силиконовые ролики, обеспечивающие мягкое и нескользящее сцепление.
Прецизионные керамические направляющие с полированной поверхностью для предотвращения истирания.
Система натяжения с сервоуправлением, которая поддерживает постоянное натяжение даже при 1000 об/мин.
Профили постепенного ускорения/замедления, позволяющие избежать внезапной нагрузки на тонкие материалы.
Эти функции предотвращают разрывы, сморщивание и растяжение даже при обработке ультратонкой медной ленты толщиной 0,05 мм на высоких скоростях.
A: Машина подходит для кабелей с внешним диаметром (НД) от 0,5 мм до 100 мм, что делает ее пригодной для:
Медицинские провода малого диаметра (внешний диаметр всего 0,5 мм)
Стандартные кабели связи (внешний диаметр 5–15 мм)
Силовые кабели большого диаметра (наружным диаметром до 100 мм), используемые в промышленности.
Пользовательские конфигурации для кабелей диаметром > 100 мм доступны по запросу.
А: Да. Машина обеспечивает автоматическую совместимость с большинством экструзионных, крутильных и защитных машин через стандартные отраслевые интерфейсы:
PROFINET (Siemens, Beckhoff и т. д.)
Ethernet/IP (Роквелл, Аллен-Брэдли)
Modbus TCP (открытый стандарт)
Цифровой ввод/вывод (24 В пост. тока, контакты реле)
Его можно интегрировать как:
Автономный блок (ручная загрузка/выгрузка)
Линейный блок (синхронизирован с оборудованием выше и ниже по потоку)
Полностью автоматизированная линия по производству кабеля (с роботизированной обработкой катушек)
Ответ: Исходя из типичных объемов производства:
Экономия труда: замена 2–3 операторов → 60 000–90 000 долларов США в год.
Экономия материалов: Сокращение отходов (улучшение на 5–8%) → 20 000–40 000 долларов США в год.
Увеличение пропускной способности: на 40 % быстрее → дополнительный доход
Типичный период окупаемости инвестиций: 6–12 месяцев.
О: Требования к техническому обслуживанию минимальны:
Ежедневно: визуальный осмотр, очистка роликов.
Еженедельно: проверьте калибровку натяжения, проверьте точность перекрытия.
Ежемесячно: смазка подшипников, проверка керамических направляющих.
Ежегодно: Полное обслуживание заводским техником.
О: Машина оптимизирована для круглых кабелей. Для плоских, ленточных или нестандартных кабелей проконсультируйтесь с нашей командой инженеров по поводу вариантов индивидуальной настройки.
| Статус соответствия | стандартной | области применения |
|---|---|---|
| CE | Европейская директива безопасности | ✅ Соответствует |
| UL | Североамериканская безопасность | ✅ Сертифицированный |
| РоХС | Ограничение опасных веществ | ✅ Соответствует |
| ИСО 9001 | Управление качеством | ✅ Сертифицированный |
| СИСПР 22 | Излучение электромагнитных помех (экранированные кабели) | ✅ Совместимость |
| Федеральная комиссия связи США, часть 15 | Непреднамеренные радиаторы | ✅ Совместимость |
| Тип упаковки | Описание |
|---|---|
| Стандартный | Стретч-пленка с пенопластовой прокладкой, деревянный поддон |
| Экспорт | Мореходный деревянный ящик с влагопоглотителем |
| Dimensions | 2700 × 1400 × 2000 мм (транспортный ящик) |
| Масса | 2100 кг (вес в упаковке) |
Способы доставки:
Морские перевозки – стандартные (20-футовый или 40-футовый контейнер)
Авиаперевозки – доступны для срочных заказов.
Сухопутные перевозки – региональная доставка
Документация включена:
Товарная накладная
Счет-фактура
Руководство по установке
Электрические схемы
Протокол испытаний (заводская приемка)
| Модель | Напряжение | Ширина ленты | Макс. наружный диаметр | Скорость | Вес |
|---|---|---|---|---|---|
| ЦТС-1000 | 380 В, 50 Гц | 40 мм | 100 мм | 1000 об/мин | 1800 кг |
| ЦТС-1000-60 | 480 В, 60 Гц | 40 мм | 100 мм | 1000 об/мин | 1800 кг |
| CTS-1000-HD | Обычай | 60 мм | 150 мм | 800 об / мин | 2200 кг |
Параметры:
Автоматический агрегат для склейки лент
Камера мониторинга перекрытия в режиме реального времени
Программное обеспечение для регистрации производственных данных
Модем удаленной диагностики
