1. Строительство и материалы:
Фаза/Нейтральные проводники, не являющиеся мессенджерами: алюминий (AL) с участками поперечного сечения в диапазоне от 16 мм² до 150 мм²
.
Нейтральный проводник посланника: алюминиевый сплав (AAAC) для превосходной прочности растяжения и коррозионной устойчивости
.
Изоляция: опции XLPE, PE или PVC, оптимизированные для ультрафиолетового и экстремального сопротивления погоды
.
Соответствие стандартам: NFC 33-209, BS 7870-5, GB/T 12527 и IEC 60502
.
2. Таблица технических спецификаций:
| Площадь проводника (мм²) | Количество проводов | макс. Сопротивление постоянного тока (ω/км) | Диаметр проводника (мм) | мин. Разрывная нагрузка (кН) | общий диапазон диаметра (мм) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54,6 (мессенджер) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (мессенджер) | 7 | 0.50 | 10.0–10.2 | 20.5 |

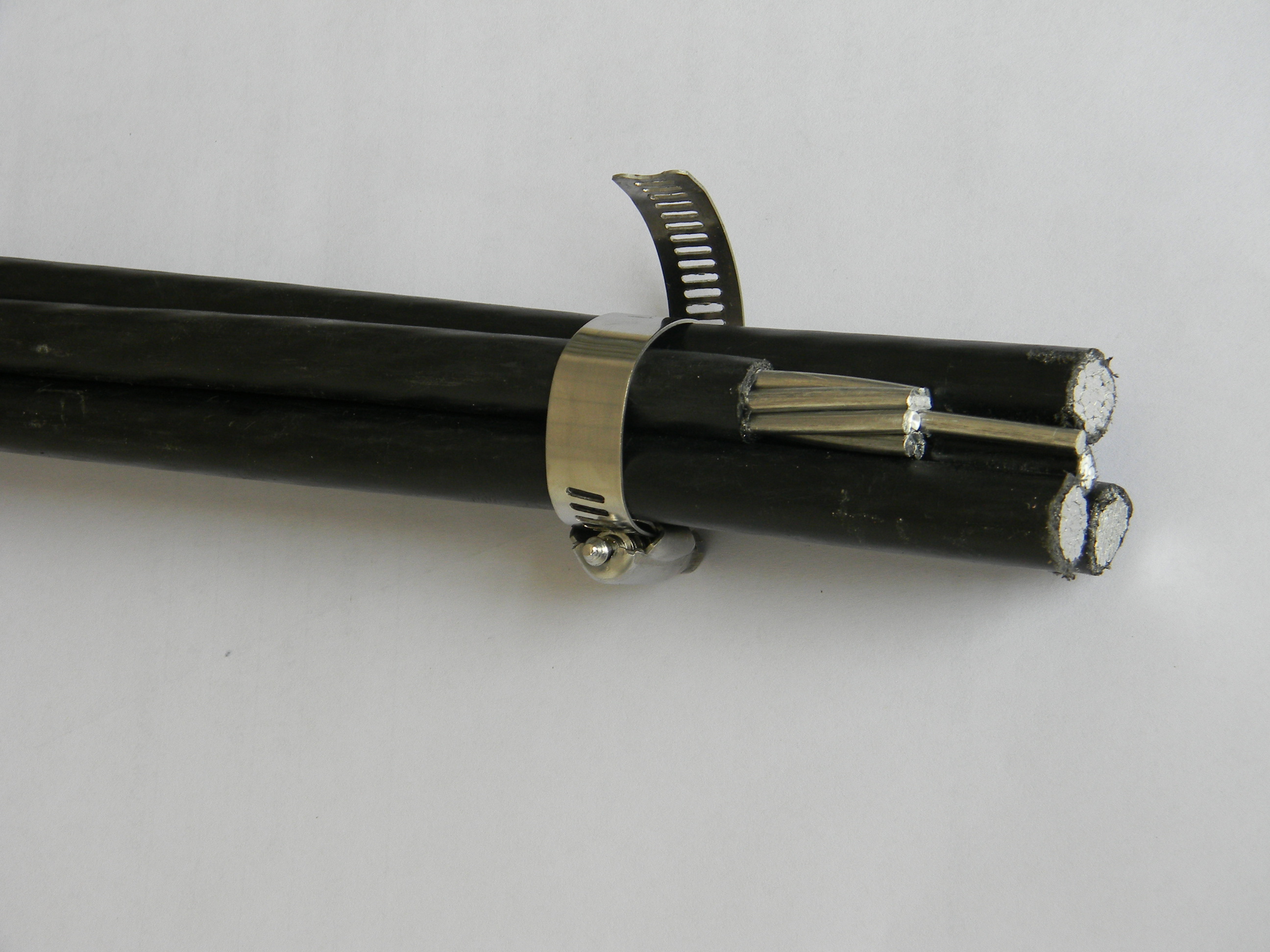

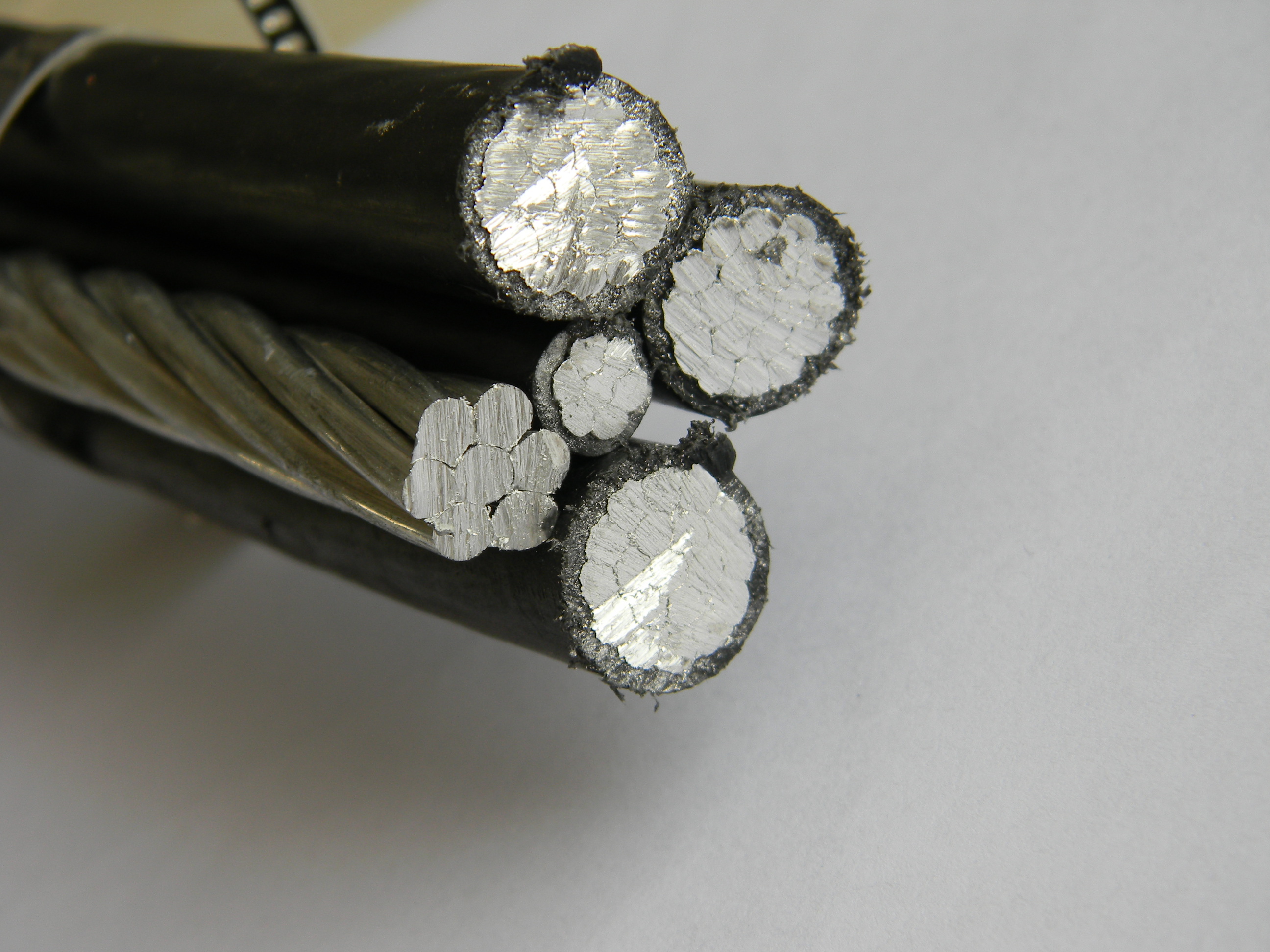

0,6/1 кВ воздушный кабель (ABC) (стандартный NFC33-209)
Модель № | Фаза №/диа. | Xlpe | Нейтральный №/диа. | Xlpe | EP №/Dia. | Xlpe |
мм | мм | мм | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7/2,52 12/2,72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1,70 7/1,70 | 1.20 1.20 |
3. Упаковка и услуги:
Упаковка: Доступна на 100–1000 м.
.
Поддержка: включает техническую помощь на месте, руководство по установке и тестирование после установки
.
4. Применение:
идеально подходит для передачи электроэнергии в городских, сельских и промышленных условиях, особенно там, где высокое механическое напряжение и сопротивление окружающей среде имеют решающее значение
.
Примечание. Для получения полной технической информации или пользовательских спецификаций см. В оригинальной документации продукта.
.
Рекомендации по переводу:
Убедитесь, что «сопротивление выветривания » и «Механическая прочность » подчеркивается как во введении, так и в описании.
Выделите соответствие NFC 33-209 в качестве ключевого сертификата для рынков, требующих европейских или международных стандартов.
Используйте таблицу, чтобы продемонстрировать основные технические параметры для быстрого сравнения инженерами или командами закупок.
1. Строительство и материалы:
Фаза/Нейтральные проводники, не являющиеся мессенджерами: алюминий (AL) с участками поперечного сечения в диапазоне от 16 мм² до 150 мм²
.
Нейтральный проводник посланника: алюминиевый сплав (AAAC) для превосходной прочности растяжения и коррозионной устойчивости
.
Изоляция: опции XLPE, PE или PVC, оптимизированные для ультрафиолетового и экстремального сопротивления погоды
.
Соответствие стандартам: NFC 33-209, BS 7870-5, GB/T 12527 и IEC 60502
.
2. Таблица технических спецификаций:
| Площадь проводника (мм²) | Количество проводов | макс. Сопротивление постоянного тока (ω/км) | Диаметр проводника (мм) | мин. Разрывная нагрузка (кН) | общий диапазон диаметра (мм) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54,6 (мессенджер) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (мессенджер) | 7 | 0.50 | 10.0–10.2 | 20.5 |
0,6/1 кВ воздушный кабель (ABC) (стандартный NFC33-209)
Модель № | Фаза №/диа. | Xlpe | Нейтральный №/диа. | Xlpe | EP №/Dia. | Xlpe |
мм | мм | мм | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7/2,52 12/2,72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1,70 7/1,70 | 1.20 1.20 |
3. Упаковка и услуги:
Упаковка: Доступна на 100–1000 м.
.
Поддержка: включает техническую помощь на месте, руководство по установке и тестирование после установки
.
4. Применение:
идеально подходит для передачи электроэнергии в городских, сельских и промышленных условиях, особенно там, где высокое механическое напряжение и сопротивление окружающей среде имеют решающее значение
.
Примечание. Для получения полной технической информации или пользовательских спецификаций см. В оригинальной документации продукта.
.
Рекомендации по переводу:
Убедитесь, что «сопротивление выветривания » и «Механическая прочность » подчеркивается как во введении, так и в описании.
Выделите соответствие NFC 33-209 в качестве ключевого сертификата для рынков, требующих европейских или международных стандартов.
Используйте таблицу, чтобы продемонстрировать основные технические параметры для быстрого сравнения инженерами или командами закупок.
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: алюминиевые проводники.
Приложение : Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Линии LV-ABC с изолированным нейтральным мессенджером
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Часть 6-сечения E, AMKA (SFS 2200)
Строительство: алюминиевые проводники с изоляцией XLPE.
Приложение: Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Ядро диамет | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | максимум | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Определено для температуры окружающей среды 30 ℃ и макс. Температура проводника 90 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Определено для температуры окружающей среды 30 ℃ и максимума.
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников +Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Примечание: k Количество проводников общественного освещения (k может быть равным 0,1.2. или 3).
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: алюминиевые проводники.
Приложение : Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 | ||
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 | |||
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Линии LV-ABC с изолированным нейтральным мессенджером
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Часть 6-сечения E, AMKA (SFS 2200)
Строительство: алюминиевые проводники с изоляцией XLPE.
Приложение: Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Ядро диамет | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | максимум | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 | ||
* Определено для температуры окружающей среды 30 ℃ и макс. Температура проводника 90 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 | ||
* Определено для температуры окружающей среды 30 ℃ и максимума.
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников +Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Примечание: k Количество проводников общественного освещения (k может быть равным 0,1.2. или 3).
Код: ABC 11KV.
Стандарты: без 1713 года.
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: проводник оцинкованного стали с изоляцией XLPE .
Применение: проводники с воздушными скупами подходят для непрерывных
Операция на открытом воздухе в тропических районах на высоте до 2200 м над морем
Уровень, влажность до 90%, средняя температура окружающей среды+30 ℃ с
Минимум - 1 ℃ и максимум +4 ℃ в прямом солнечном свете, тяжелый
физиологические условия вдоль побережья и изоцераунические уровни до 180
Громовая дни в году.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Характеристики фазового проводника
1 | Размер проводника | мм² | 70 | 95 | 185 |
2 | Диаметр над проводником | мм | 9.3-10.2 | 11.6 | 16.4 |
3 | Толщина диэлектрика | мм | 3.4 | 3.4 | 3.4 |
Минимум в точке | мм | 2.96 | 2.96 | 2.96 | |
4 | Диаметр над изоляцией. номинальный | мм | 16.1-17.0 | 21.3 | 25.9 |
5 | Диаметр над полупроводящим экраном ядра . номинальный | мм | 18.1-19 | 23.3 | 27.9 |
6 | Толщина медной ленты . | мм | 0.15 | 1.15 | 2.15 |
7 | Толщина оболочки | мм | 1.8 | 1.8 | 1.8 |
Минимум в точке | мм | 1.43 | 1.43 | 1.51 | |
8 | Размер контейнера | мм² | 50 | 50 | 70 |
9 | Общий диаметр пакета . | мм | 55.7 | 67.8 | 79.2 |
10 | Номинальная масса | кг/м | 2.64 | 3.25 | 4.65 |
Поддержка контактных характеристик
1 | Размер контейнера | мм² | 50 | 70 |
2 | Количество проводов | 7 | 7 | |
3 | Размер провода (диаметр) | мм | 3.0 | 3.6 |
4 | Минимальная прочность на растяжение каждого провода | кН | 9.26 | 13.13 |
5 | Удлинение при перерыве. минимум | % | 3.5 | 4.0 |
6 | Толщина защитного покрытия | |||
Номинальный | мм | 1.2 | 1.2 | |
Минимум в точке | мм | 0.96 | 1.96 | |
7 | ImpuseWhsAndvoag E1.250S | 21 кВ/5 минут | 21 кВ/5 минут |
Код: ABC 11KV.
Стандарты: без 1713 года.
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: проводник оцинкованного стали с изоляцией XLPE .
Применение: проводники с воздушными скупами подходят для непрерывных
Операция на открытом воздухе в тропических районах на высоте до 2200 м над морем
Уровень, влажность до 90%, средняя температура окружающей среды+30 ℃ с
Минимум - 1 ℃ и максимум +4 ℃ в прямом солнечном свете, тяжелый
физиологические условия вдоль побережья и изоцераунические уровни до 180
Громовая дни в году.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Характеристики фазового проводника
1 | Размер проводника | мм² | 70 | 95 | 185 |
2 | Диаметр над проводником | мм | 9.3-10.2 | 11.6 | 16.4 |
3 | Толщина диэлектрика | мм | 3.4 | 3.4 | 3.4 |
Минимум в точке | мм | 2.96 | 2.96 | 2.96 | |
4 | Диаметр над изоляцией. номинальный | мм | 16.1-17.0 | 21.3 | 25.9 |
5 | Диаметр над полупроводящим экраном ядра . номинальный | мм | 18.1-19 | 23.3 | 27.9 |
6 | Толщина медной ленты . | мм | 0.15 | 1.15 | 2.15 |
7 | Толщина оболочки | мм | 1.8 | 1.8 | 1.8 |
Минимум в точке | мм | 1.43 | 1.43 | 1.51 | |
8 | Размер контейнера | мм² | 50 | 50 | 70 |
9 | Общий диаметр пакета . | мм | 55.7 | 67.8 | 79.2 |
10 | Номинальная масса | кг/м | 2.64 | 3.25 | 4.65 |
Поддержка контактных характеристик
1 | Размер контейнера | мм² | 50 | 70 |
2 | Количество проводов | 7 | 7 | |
3 | Размер провода (диаметр) | мм | 3.0 | 3.6 |
4 | Минимальная прочность на растяжение каждого провода | кН | 9.26 | 13.13 |
5 | Удлинение при перерыве. минимум | % | 3.5 | 4.0 |
6 | Толщина защитного покрытия | |||
Номинальный | мм | 1.2 | 1.2 | |
Минимум в точке | мм | 0.96 | 1.96 | |
7 | ImpuseWhsAndvoag E1.250S | 21 кВ/5 минут | 21 кВ/5 минут |
