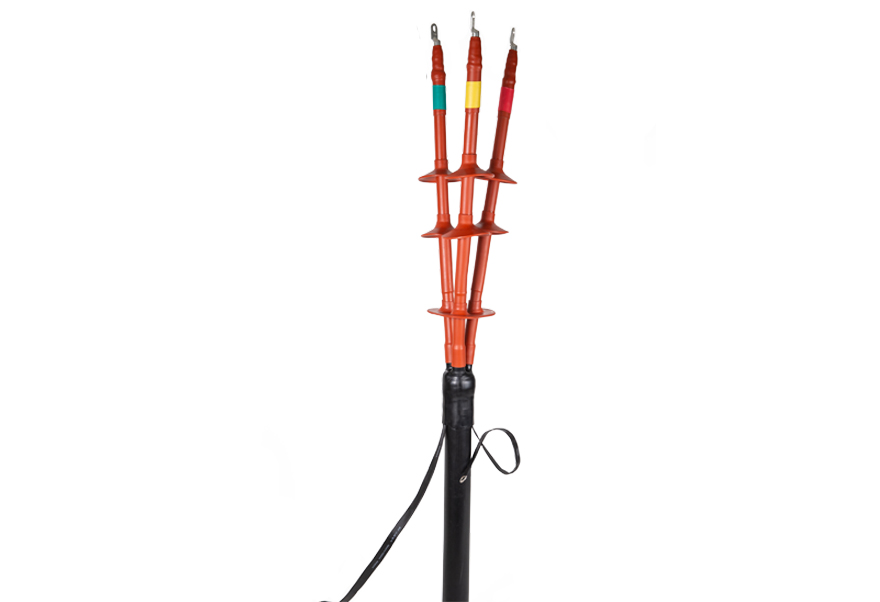

| Модель Серия | Напряжение U₀/U | Жилы | Диаметр изоляции кабеля Диапазон | Применение | Тип экрана |
|---|---|---|---|---|---|
| ХСТ-10/1 | 6/10 кВ | 1 | 16–35 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-10/3 | 6/10 кВ | 3 | 20–45 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-15/1 | 8,7/15 кВ | 1 | 18–40 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-15/3 | 8,7/15 кВ | 3 | 25–50 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-24/1 | 12/20 кВ | 1 | 22–48 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-24/3 | 12/20 кВ | 3 | 30–60 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-35/1 | 26/35 кВ | 1 | 30–60 мм | Крытый/Открытый | Медная лента/проволока |
| ХСТ-35/3 | 26/35 кВ | 3 | 40–75 мм | Крытый/Открытый | Медная лента/проволока |
Доступны индивидуальные комплекты для нестандартных диаметров изоляции и конструкций кабелей.
Номинальное напряжение (U₀/U): соответствует номинальному напряжению кабеля. Для системы 10 кВ используйте комплект 6/10 кВ или 8,7/15 кВ в зависимости от заземления. Для системы 35 кВ используйте комплект 26/35 кВ.
Количество ядер: Одноядерный или трехядерный. Трехжильные комплекты включают отдельные трубки для каждой жилы и защитный кожух.
Внешний диаметр изоляции кабеля: это критический размер. Измерьте диаметр по изоляционному экрану (без учета полупроводящего слоя). Выберите комплект, диапазон диаметров которого соответствует вашему кабелю. Если диаметр кабеля находится между двумя размерами комплекта, выберите больший и используйте дополнительную уплотнительную ленту.
Структура экрана: Медная лента, медная проволока или свинцовая оболочка. В комплекты входят соответствующий заземляющий провод и пружина постоянной силы для подключения экрана. Для свинцовой оболочки используйте свинцовую гильзу и припой.
В помещении или на открытом воздухе: комплекты для наружного применения включают противослеживающую трубку и увеличенную длину пути утечки. Комплекты для дома короче. Оба используют один и тот же принцип контроля стресса.
Поперечное сечение жилы кабеля: определяет размер клеммного наконечника. В комплекты обычно входят наконечники для различных сечений. Укажите материал проводника (медь или алюминий) и тип наконечника (компрессионный, болтовой или механический).
Условия установки: Для сильно загрязненных зон выбирайте комплект для наружного применения с увеличенным током утечки. На большой высоте уменьшите напряжение. Для сейсмических зон используйте гибкие соединения.
| Значение | параметра |
|---|---|
| Номинальное напряжение U₀/U | 3,6/6, 6/10, 8,7/15, 12/20, 18/30, 26/35 кВ |
| Максимальное напряжение системы Um | 7,2, 12, 17,5, 24, 36, 42 кВ |
| Выдерживаемая частота сети (5 мин) | 2,5 U₀ в течение 1 мин (плановое испытание) |
| Устойчивость к грозовому импульсу (1,2/50 мкс) | 60, 75, 95, 125, 150, 170 кВ (в зависимости от класса) |
| Частичный разряд при 1,73 U₀ | ≤ 10 шт. |
| Непрерывная температура проводника | 90°С |
| Температура аварийной перегрузки | 130°C (≤ 8 ч) |
| Температура короткого замыкания | 250°С (≤ 5 с) |
| Температура усадки термоусадки | 120–140°С |
| Рекомендуемая температура установки | Выше -10°С |
| Путь утечки (наружный) | ≥ 31 мм/кВ |
| Срок годности комплекта | 2 года с даты производства |
| Условия хранения | Сухой, вентилируемый, ниже 35°C, избегайте солнечного света. |
Подготовьте кабель: отрежьте кабель нужной длины, зачистите внешнюю оболочку, броню и подкладку. Оставьте достаточную длину для завершения. Снимите изоляционный экран, чтобы обнажить изоляцию. Конический полупроводящий слой.
Установите заземляющий провод: соедините заземляющий провод с медным экраном с помощью пружины постоянной силы. Для трехжильного подключения соедините экран и броню каждого ядра. Припой или обжим.
Наложите трубку для контроля напряжения: Очистите изоляционную поверхность. Наденьте трубку контроля напряжения на вырез изоляционного экрана. Нагревайте равномерно от центра наружу до восстановления.
Наложите изоляционную трубку: Наденьте изоляционную трубку на трубку контроля напряжения. Термоусадка снизу вверх, чтобы избежать воздушных карманов.
Наденьте герметизирующую трубку: для наружного применения наденьте противослеживающую трубку на изоляционную трубку. Термоусадка. Для использования внутри помещений используйте уплотнительную трубку сверху.
Установите клеммный наконечник: обожмите или прикрутите наконечник к проводнику. Накройте корпус проушины уплотнительной трубкой и термоусадкой.
Герметизация и отделка: при необходимости нанесите проводящий наполнитель на место обрезки экрана. Убедитесь, что все пробирки полностью восстановлены и в них нет пустот. Проверьте сопротивление изоляции.
Всегда следуйте инструкции по эксплуатации конкретного комплекта, прилагаемой к каждому концевому устройству.

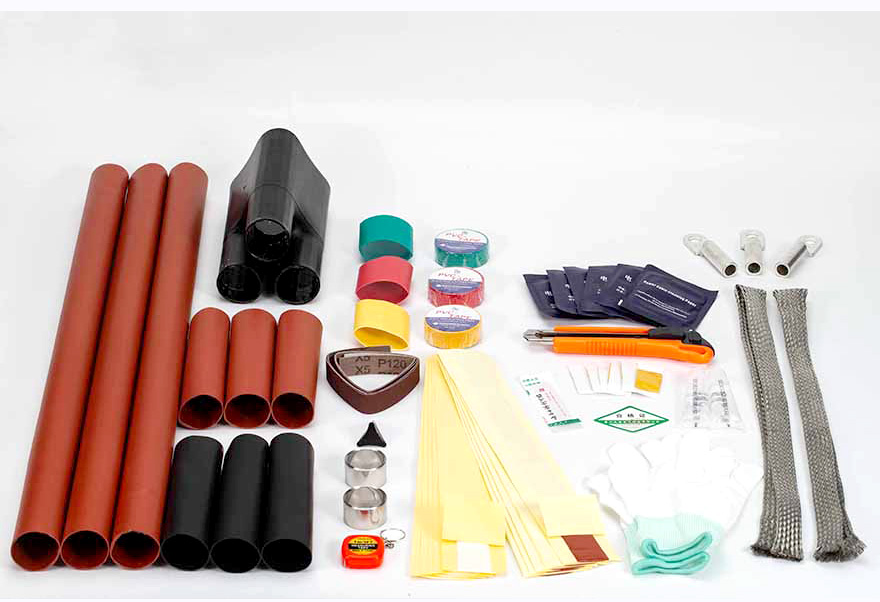

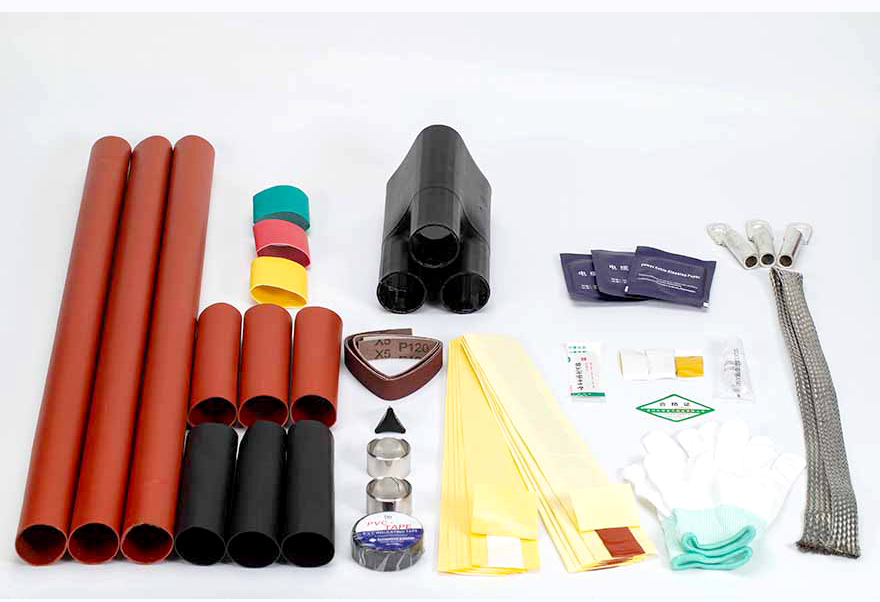

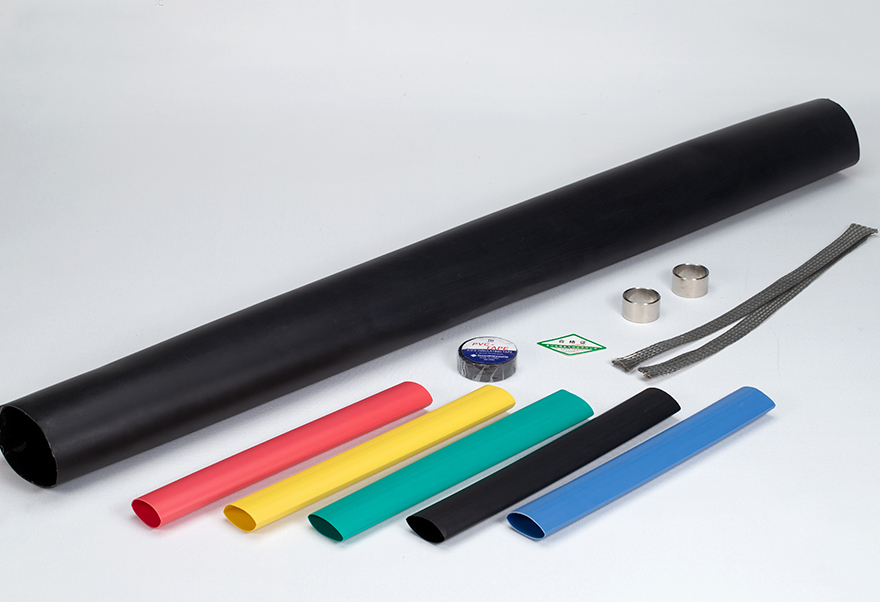

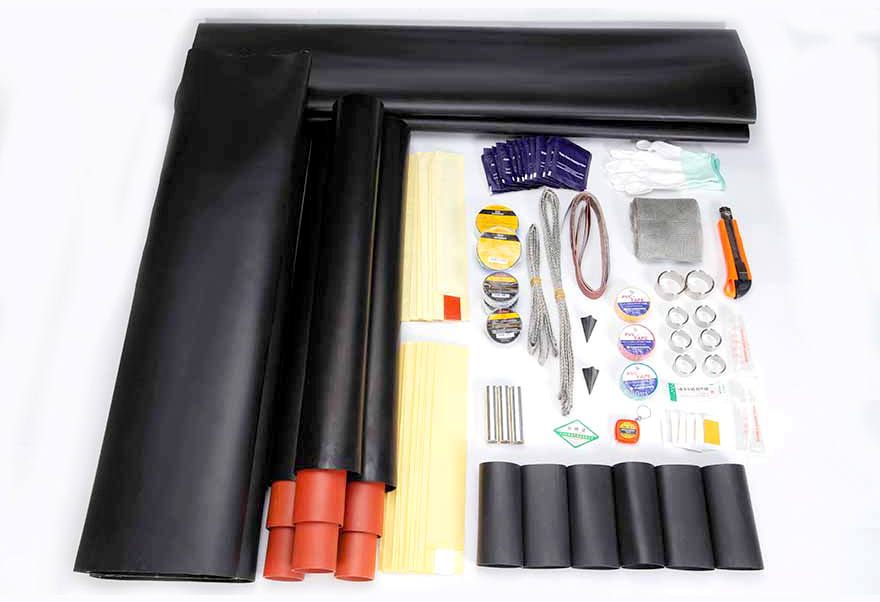

| Артикул | Количество | Описание |
|---|---|---|
| Трубка для контроля напряжения | 3 | Термоусадка, красная |
| Изоляционные трубки | 3 | Термоусадка, черная |
| Противослеживающая трубка | 3 | Термоусадка, серая |
| Прорывная загрузка | 1 | Термоусадка, черная |
| Герметизация трубок | 3 | Термоусадка, черная |
| Проводящий наполнитель | 1 | Трубка |
| Заземляющий провод | 1 | Медь, с ушком |
| Пружина постоянной силы | 3 | Для подключения экрана |
| Клеммные наконечники | 3 | Сжатие или болтовое соединение |
| Чистящие салфетки | 1 упаковка | |
| Абразивная ткань | 1 | |
| Руководство по установке | 1 |
Одножильные и внутренние комплекты содержат меньше компонентов. Точное содержимое зависит от модели.
Распределительные устройства среднего напряжения и кольцевые силовые агрегаты
Распределительные трансформаторы и комплектные подстанции
Кабельные ответвительные коробки и фидерные стойки
Внутренние подстанции и уличные опоры
Системы сбора возобновляемой энергии (солнечная, ветровая)
Распределение электроэнергии промышленных предприятий
Модернизация и ремонт существующих кабелей PILC или XLPE.
Типичные примеры проектов: трехжильные кабельные наконечники из сшитого полиэтилена напряжением 10 кВ для солнечной электростанции мощностью 2 МВт в Испании; Одножильные оконечные устройства 35 кВ для сталелитейного завода в Турции; Трехжильные оконечные устройства внутри помещения на напряжение 20 кВ для центра обработки данных в Германии.
✅ Экономичность – более низкие затраты на материал и установку, чем при холодной усадке.
✅ Широкий температурный диапазон – от –55°C до +125°C, подходит для экстремальных условий эксплуатации.
✅ Высокая диэлектрическая прочность – ≥ 20 кВ/мм.
✅ Огнестойкий – самозатухающий (IEC 60332-1)
✅ Устойчив к ультрафиолету и атмосферным воздействиям – подходит для использования на открытом воздухе (с навесами)
✅ Срок службы более 30 лет – доказанная долговременная надежность
✅ Совместимость с кабелями низкого, среднего и высокого напряжения – до 35 кВ.
