Воздушный жгутовый кабель 0,6/1 кВ (ABC) представляет собой высокопроизводительное решение для распределения электроэнергии на воздушной подушке, разработанное в соответствии со стандартом NFC 33-209 , а также такими мировыми стандартами, как BS 7870-5, GB/T 12527 и IEC 60502. Его основная сила заключается в прецизионно изготовленной дуплексной конструкции, сочетающей изоляцию из сшитого полиэтилена/ПЭ/ПВХ (оптимизированную для устойчивости к ультрафиолетовому излучению и экстремальным погодным условиям) с Фазные проводники из алюминия (Al) (сечением 16–150 мм⊃2;) и нейтральные проводники из алюминиевого сплава (AAAC) . Такая конструкция обеспечивает исключительную механическую прочность, поддерживаемую минимальной разрывной нагрузкой от 1,9 кН (для проводников сечением 16 мм⊃2;) до 20,5 кН (для проводников сечением 70 мм⊃2;), а также долговечность в суровых условиях эксплуатации.
Помимо стандартных конфигураций, мы предлагаем индивидуальные кабельные решения ABC, адаптированные к конкретным потребностям проекта, включая поперечное сечение проводников, изоляционные материалы и длину катушек (100–1000 м на деревянных барабанах или в индивидуальной упаковке). Наши возможности OEM также позволяют осуществлять брендинг и техническую корректировку в соответствии с требованиями клиентов, что делает кабель пригодным для городских сетей, сельской электрификации, уличного освещения и промышленных воздушных сетей.
| Площадь проводника (мм⊃2;) | Количество проводов | макс. Сопротивление постоянного тока (ω/км) | Диаметр проводника (мм) | мин. Разрывная нагрузка (кН) | общий диапазон диаметра (мм) |
|---|---|---|---|---|---|
| 16 | 7 | 1.91 | 4.6–5.1 | 1.9 | 7.0–7.8 |
| 25 | 7 | 1.20 | 5.8–6.3 | 3.0 | 8.6–9.4 |
| 35 | 7 | 0.868 | 6.8–7.3 | - | 10.0–10.9 |
| 54,6 (мессенджер) | 7 | 0.63 | 9.2–9.6 | 16.6 | 12.3–13.0 |
| 70 (мессенджер) | 7 | 0.50 | 10.0–10.2 | 20.5 |

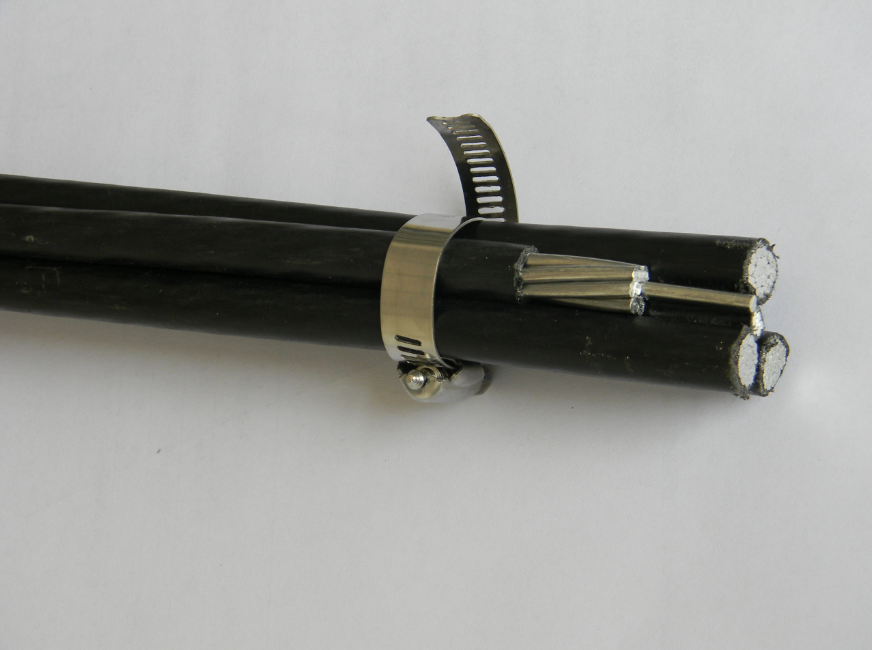

0,6/1 кВ воздушный кабель (ABC) (стандартный NFC33-209)
Модель № | Фаза №/диа. | Xlpe | Нейтральный №/диа. | Xlpe | EP №/Dia. | Xlpe |
мм | мм | мм | ||||
3*35+54,6AAAC+16 3*70+54,6AAAC+2*16 | 7/2,52 12/2,72 | 1.60 1.80 | 7/3.15 7/3.15 | 1.60 1.60 | 7/1,70 7/1,70 | 1.20 1.20 |
Изоляция из сшитого полиэтилена/ПЭ/ПВХ блокирует УФ-излучение, влагу и колебания температуры (от -1 ℃ до +40 ℃), обеспечивая надежную работу в прибрежных (высокая соленость) и тропических регионах (высота до 2200 м, влажность 90 %).
Нейтральные проводники AAAC повышают прочность на разрыв и устойчивость к коррозии, снижая затраты на техническое обслуживание и продлевая срок службы кабеля.
Низкое сопротивление постоянному току (всего 0,50 Ом/км для проводников 70 мм⊃2;) сводит к минимуму потери энергии, а высокая допустимая нагрузка по току (до 306 А для проводников 150 мм⊃2;, при температуре окружающей среды 30 ℃) обеспечивает стабильное электропитание.
Компактный диаметр пучка (например, 22 мм для конфигураций 3×16+25 мм⊃2;) упрощает установку и снижает сопротивление ветра, что идеально подходит для густонаселенных городских районов.
Универсальные конструкции ( самонесущие линии LV-ABC , LV-ABC с незащищенной нейтралью, MV-ABC с изолированной нейтралью) адаптируются к различным сценариям надстройки.
Легкие алюминиевые проводники снижают затраты на транспортировку и установку по сравнению с медными альтернативами без ущерба для производительности.
Городские электрические сети : идеально подходят для распределения электроэнергии в городах, где ограниченность пространства и устойчивость к погодным условиям имеют решающее значение (например, уличное освещение, жилые комплексы).
Сельская электрификация : перемещается по отдаленным, суровым местностям для доставки электроэнергии в деревни, используя свою коррозионную стойкость и механическую прочность.
Промышленные зоны : выдерживает высокие механические нагрузки и большие нагрузки на заводах, складах и в промышленных парках.
Тропические и прибрежные районы : выдерживает высокую влажность, солевые брызги и грозы (до 180 грозовых дней в году), удовлетворяя потребности прибрежных городов и тропических регионов.
Кабель предназначен исключительно для прокладки над головой, и его нельзя прокладывать под землей (даже в кабелепроводах) для сохранения целостности изоляции и механических характеристик.
Наша команда предоставляет техническую помощь на месте и руководство по установке для обеспечения соответствия проектным стандартам и протоколам безопасности.
Как китайский производитель с многолетним опытом работы в электрических системах, мы специализируемся на производстве кабелей ABC , исследованиях и разработках, а также на техническом обслуживании. Все продукты проходят тщательное тестирование на соответствие стандарту NFC 33-209 и глобальным сертификатам, что гарантирует качество и соответствие.
Мы не просто предлагаем готовые кабели — наши индивидуальные решения позволяют вам выбрать размер проводника, тип изоляции и упаковку. Наши возможности OEM также включают в себя брендинг, технические настройки и согласование документации в соответствии с потребностями вашего бизнеса.
От предпродажного предоставления каталогов и технических спецификаций до послепродажной поддержки (помощь на месте, руководство по установке и тестирование после установки) — мы обеспечиваем бесперебойную реализацию проекта.
Глобальный охват: мы обслуживаем клиентов по всему миру, имея офисы в материковом Китае (город Исин) и Гонконге, что обеспечивает своевременную связь и логистику.
Он соответствует стандарту NFC 33-209 (основной европейский стандарт для кабелей ABC) и международным стандартам, таким как BS 7870-5, GB/T 12527 и IEC 60502. Это обеспечивает совместимость с проектами, требующими европейских или глобальных сертификатов.
Да. Мы предлагаем рулоны индивидуальной длины (100–1000 м) и варианты изоляции (сшитый полиэтилен, полиэтилен, ПВХ) в зависимости от экологических и технических потребностей вашего проекта. Наша команда подтвердит осуществимость и предоставит индивидуальное предложение.
Абсолютно. и Изоляция из сшитого полиэтилена/полиэтилена нейтральные проводники AAAC устойчивы к солевому туману и коррозии, что делает кабель идеальным для прибрежных регионов с сильным засолением.
Да. Мы предлагаем техническую помощь на месте, пошаговые инструкции по установке и тестирование после установки, чтобы убедиться, что кабель установлен правильно и работает оптимально.
