Стандартный кабель ABC 0,6/1 кВ, Австралия, Новая Зеландия

Комплект антенных кабелей 0,6/1 кВ (ABC) – соответствует стандарту AS/NZS 3560.1

Обзор продукта

Компания East Energy Electrical Engineering представляет воздушный связный кабель 0,6/1 кВ (ABC) — высокопроизводительное решение для распределения электроэнергии по воздушным линиям, разработанное исключительно в соответствии со стандартами AS/NZS 3560.1 — эталоном надежности в климатических условиях Австралии и Новой Зеландии.

В этом кабеле сочетаются передовые технологии производства и материалы премиум-класса, что обеспечивает исключительную долговечность, что делает его идеальным для сельских и городских электросетей, работающих в суровых условиях окружающей среды, в том числе:

• Экстремальная жара (Австралийская глубинка, пустынные регионы)

• Высокая влажность (прибрежный Квинсленд, тропический Северный Квинсленд)

• Альпийский холод (Южный остров Новой Зеландии, Снежные горы)

• Зоны с сильным ветром (районы, подверженные циклонам, прибрежная зона)

• Высокое воздействие ультрафиолета (летние условия Австралии и Новой Зеландии)

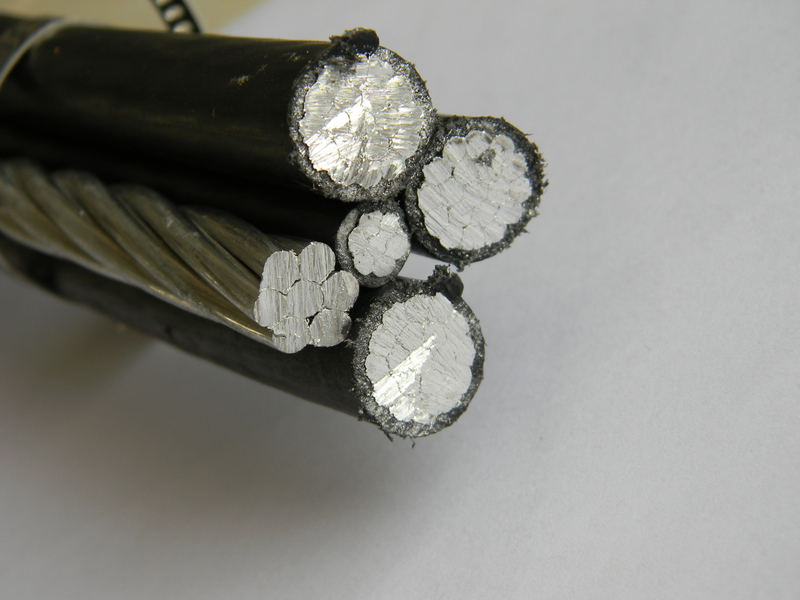

Основная конструкция

По своей сути кабель имеет:

Характеристики утеплителя и куртки:

• Устойчивый к УФ-излучению сшитый полиэтилен – предотвращает разрушение от длительного воздействия солнечных лучей.

• Черная оболочка из ПЭВП – обеспечивает стойкость к истиранию, влагонепроницаемость и химическую защиту.

• Огнезащитные свойства – согласно IEC 60332-1 (самозатухающий)

Инновационный дизайн

Инновационный дизайн включает в себя:

• Дополнительный встроенный нейтральный провод – упрощает установку и обеспечивает соблюдение строгих требований к заземлению.

• Компактное объединение – несколько изолированных проводников скручены вместе для экономии места.

• Цветовая маркировка фаз – красный, белый, синий для 3-х фаз; черный для нейтрального цвета (согласно стандарту AS/NZS)

Температурный диапазон и экологические характеристики

Этот кабель ABC превосходно работает в условиях экстремальной жары, холода и высокой влажности – от прибрежных регионов до альпийских районов, в том числе:

• Прибрежные установки (солевые брызги, высокая влажность, циклонические ветры)

• Пустынная среда (воздействие ультрафиолета, сильная дневная жара)

• Горная местность (низкие температуры, ледяная нагрузка, сильный ветер)

• Городские сети (воздушные установки с ограниченным пространством)

Приложения

Сельские электрические сети

• Электрификация фермы – электроснабжение удаленных объектов, ирригационных насосов и навесов для стрижки.

• Населенные пункты глубинки – надежное распределение электроэнергии в отдаленных и изолированных районах

• Горнодобывающие объекты – временное и постоянное воздушное электроснабжение

• Телекоммуникационные башни – источник питания для удаленных базовых станций

Распределение городской власти

• Жилые подразделения – накладные расходы на новые жилые комплексы

• Коммерческие площади – торговые центры, промышленные зоны, бизнес-парки.

• Уличное освещение – источник питания для систем общественного освещения

• Подключение к возобновляемым источникам энергии – подключение к сети солнечных электростанций и ветряных электростанций.

Специальные приложения

• Прибрежные курорты – солеустойчивое строительство для морской среды

• Альпийские деревни – низкотемпературное исполнение для горнолыжных курортов и горных поселений.

• Промышленные зоны – высокая токовая мощность для электроснабжения заводов и складов

•


Преимущества ABC по сравнению с традиционными неизолированными воздушными проводниками

Соответствие и сертификаты

Технические спецификации

Доступные конфигурации

Доступные размеры проводников:

• 16 мм⊃2;, 25 мм⊃2;, 35 мм⊃2;, 50 мм⊃2;, 70 мм⊃2;, 95 мм⊃2;, 120 мм⊃2;, 150 мм⊃2;, 185 мм⊃2;, 240 мм⊃2;

Пользовательские конфигурации доступны по запросу.

Рекомендации по установке

Подготовка

• Обращение с кабелем – избегайте перетаскивания за острые края; используйте ролики для длинных тяг

• Минимальный радиус изгиба – 8×диаметр кабеля (при монтаже), 6×диаметр кабеля (фиксированный)

• Температура – ​​не устанавливайте ниже –5°C без предварительного прогрева.

Монтаж на столбе

• Подвесные зажимы – используйте специальные зажимы ABC, чтобы избежать повреждения изоляции.

• Тупиковые зажимы – используйте предварительно сформированные тупики или компрессионные тупики.

• Расстояние между опорами – обычно 50–80 метров в зависимости от размера проводника и местных ветровых/ледовых условий.

Соединение и прекращение

• Соединения – используйте соединения ABC с восстановлением изоляции.

• Терминаторы – используйте комплекты терминаторов ABC (внутри или снаружи)

• Заземление – через равные промежутки времени подключайте нейтральный провод к заземлению полюса (согласно AS/NZS 3560.1).

Упаковка и доставка

Способы доставки:

• Морские перевозки – стандартные для больших партий (20-футовые или 40-футовые контейнеры)

• Авиаперевозки – для срочных или небольших заказов.

• Сухопутные перевозки – региональная доставка

Документация включена:

• Товарная накладная

• Счет-фактура

• Протоколы испытаний (плановые и типовые испытания)

• Сертификат качества

• Руководство по установке

•
