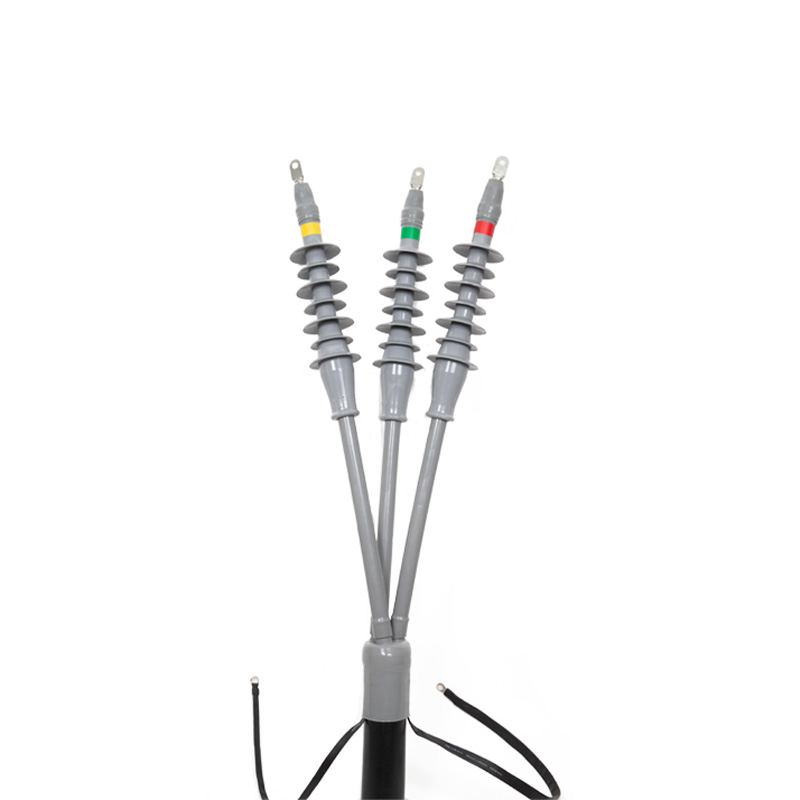

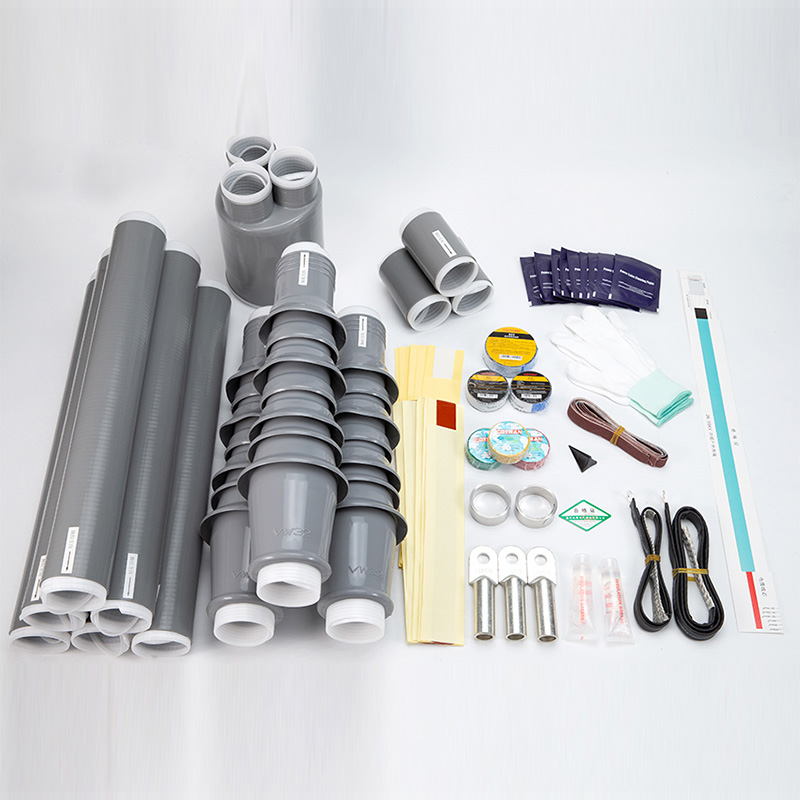

Кабельные аксессуары с холодной усадкой на напряжение 6–35 кВ представляют собой высокоэффективные решения для концевых заделок и соединений силовых кабелей среднего напряжения. В серию входят:
4E NLS Холодная усадка для внутреннего применения
4E WLS Холодная усадка для наружного применения

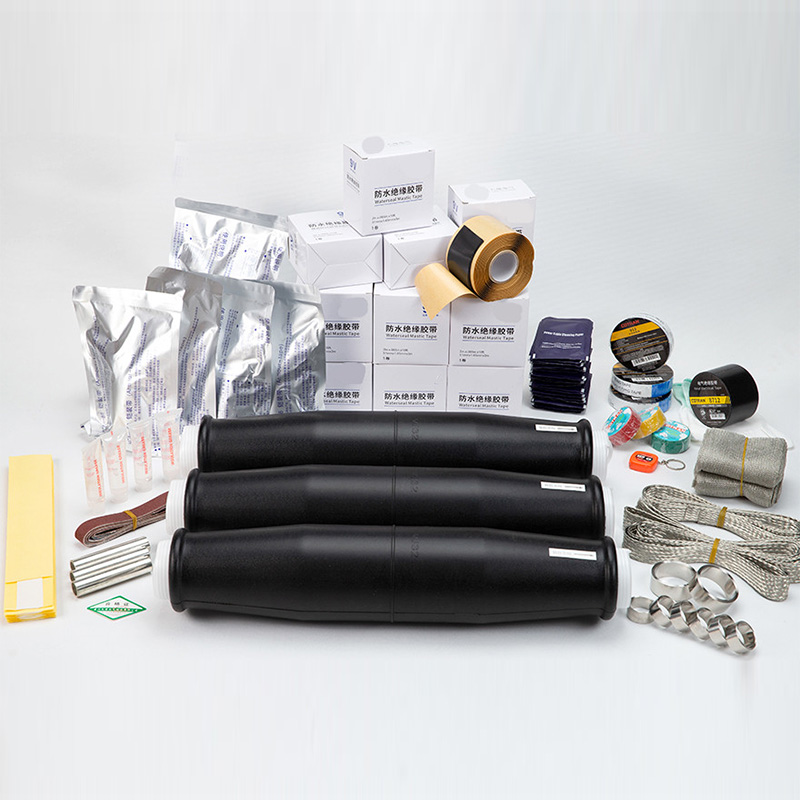

4E JLS Холодная усадка среднего соединения
Эти аксессуары в основном состоят из:
Сборный корпус (встроенный нагрузочный конус + изолирующий корпус)
Концевые соединения (внутренние или наружные) или соединительная трубка (для среднего соединения)
Многожильный фиксатор холодной усадки (для многожильных кабелей)
Холодноусадочные изоляционные трубки и колориметрические трубки
Сборный корпус изготовлен с использованием литья под давлением жидкого силиконового каучука, что обеспечивает долговременную стабильность, равномерное распределение электрического поля и постоянное радиальное давление на корпус кабеля.
Отличные характеристики интерфейса предотвращают пробой утечки при дыхании во время эксплуатации кабеля. Концевые разъемы и соединительные трубки разработаны с учетом требований к материалу жил кабеля и технических требований пользователя, обеспечивая надежную защиту изоляции и водонепроницаемость.
| Описание | функции |
|---|---|
| Отличное сырье | Сборный корпус из высококачественной жидкой силиконовой резины – отличная изоляция, удлинение, прочность на разрыв и низкая остаточная деформация после расширения. |
| Структура холодной усадки | Изготовлено с использованием современного оборудования для расширения и опорных трубок, что обеспечивает целостность продукта без повреждений во время расширения. |
| Простая установка | Никакой специальной подготовки не требуется; низкие трудозатраты благодаря простой установке без инструментов |
| Значение | параметра |
|---|---|
| Оцененное напряжение | 6 кВ – 35 кВ |
| Частота мощности выдерживает напряжение | Согласно IEC 60502 (в зависимости от класса напряжения) |
| Выдерживаемое напряжение грозового импульса | Согласно МЭК 60502 |
| Частичный уровень разряда | ≤ 10 ПК при 1,73 U₀ |
| Рейтинг тока | До 630 А/800 А/1250 А (в зависимости от сечения кабеля) |
| Ток короткого замыкания (1 сек) | До 31,5 кА |
| Рабочая температура | -40 ° C до +90 ° C. |
| Тип продукта | Модель | Применение |
|---|---|---|
| Холодная усадка для внутреннего использования | 4Е НЛС | Для закрытых распределительных устройств, трансформаторов и панелей |
| Наружная заделка холодной усадкой | 4Е МЛС | Для наружных воздушных линий, подстанций и открытых установок. |
| Среднее соединение холодной усадки | 4Е ДЖЛС | Для прямого подключения кабелей из сшитого полиэтилена или PILC. |
| Сектор | применения |
|---|---|
| Сети распределения электроэнергии | Первичное и вторичное распределение 6кВ – 35кВ |
| Подстанции | Заделки трансформаторов и распределительных устройств |
| Промышленные предприятия | Заводы, шахты, нефтехимические предприятия |
| Возобновляемая энергия | Солнечные электростанции, подключение к ветроэнергетическим установкам |
| Инфраструктура | Туннели, аэропорты, железные дороги |
| Описание | преимущества |
|---|---|
| Высококачественный жидкий силикон. | Превосходные электрические и механические свойства |
| Технология холодной усадки | Не требуется нагрев – более безопасная и быстрая установка |
| Однородное электрическое поле | Встроенный конус напряжения обеспечивает работу без ЧР. |
| Водонепроницаемый и герметичный | Надежная защита от проникновения влаги |
| Длительный срок службы | 30+ лет при нормальных условиях эксплуатации |
| Широкая совместимость кабелей | Подходит для кабелей из сшитого полиэтилена, этиленпропиленового каучука и PILC; медные или алюминиевые проводники |
Рейтинг напряжения uo/u (um) kv | 6/10 (12,5) | 8,7/15 (17,5) | 26/35 (40,5) | Железная дорога UO = 27,5 | Результат теста | |||
5 -минутный тест на частотный напряжение | Без флеш -3, без срыва под 4,5UO | Без флеш -3, без срыва | ||||||
1 -минутное частотное напряжение под тестированием дождя | Без флеш -3, без срыва под 4UO | Без флеш -3, без срыва | ||||||
Частичный разряд при испытании на комнатную температуру | Объем разряда в 1,73UO ≤10 % | ≤1,6pc | ||||||
Цикл нагрузки постоянного напряжения в воздушном испытании | Нагрел 2,5UO и проводник до температуры до 95-100 ° C три раза, без флагпрека, без разрыва | Без флеш -3, без срыва | ||||||
Частичный разряд при высокой температуре теста | Проводник нагретого кабеля до 95-100 ° С, объем разряда при 1,73UO ≤10pc | ≤1,6pc | ||||||
Частичный разряд при испытании на комнатную температуру | Объем разряда в 1,73UO ≤10 % | ≤1,6pc | ||||||
Импульсное напряжение при высокой температуре | 75 кВ | 95 кВ | 200 кВ | 250 кВ | Без флеш -3, без срыва | |||
Проводник нагретого кабельного кабеля до 95-100 ° C, как положительная, так и отрицательная полярность в 10 раз, без флагпрека, без разрыва | ||||||||
Тест цикла нагрузки постоянного напряжения | Нагретый 2,5UO и проводник до температуры до 95-100 ° C Шестьдесят раз, без флагпрека, без разрыва | Без флеш -3, без срыва | ||||||
Частичный разряд при высокой температуре теста | Проводник нагретого кабеля до 95-100 ° C, объем разряда при 1,73UO ≤10pc | ≤1,6pc | ||||||
Частичный разряд при испытании на комнатную температуру | Объем разряда в 1,73UO ≤10 % | ≤1,6pc | ||||||
Импульсное испытание напряжения | 75 кВ | 95 кВ | 200 кВ | 250 кВ | Без флеш -3, без срыва | |||
как положительная, так и отрицательная полярность в 10 раз, без флагпрека, без разрыва | ||||||||
15 -минутный тест напряжения частотного | Без флеш -3, без срыва до 2,5UO | Без флеш -3, без срыва | ||||||
Тест на распыление соля | 1,25 UO, 1000H, без фонарика, без разрыва, нет значительной электрической коррозии и механического повреждения | Без флеш -3, без срыва | ||||||
Внутреннее завершение | 1,25 UO, 300H, без вспышки, без разрыва, без существенной электрической коррозии и механического повреждения | Без флеш -3, без срыва | ||||||

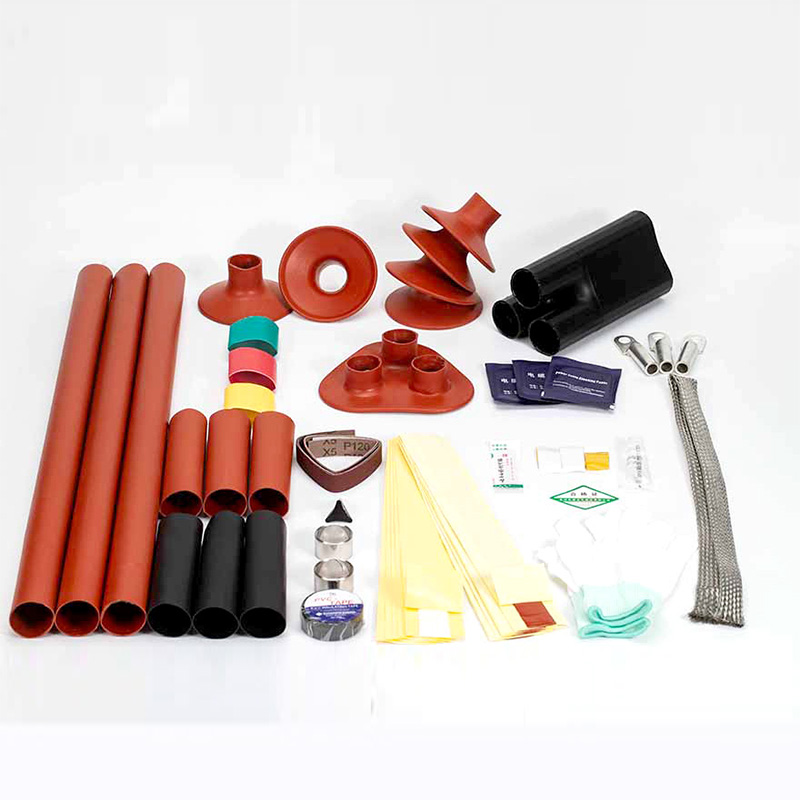

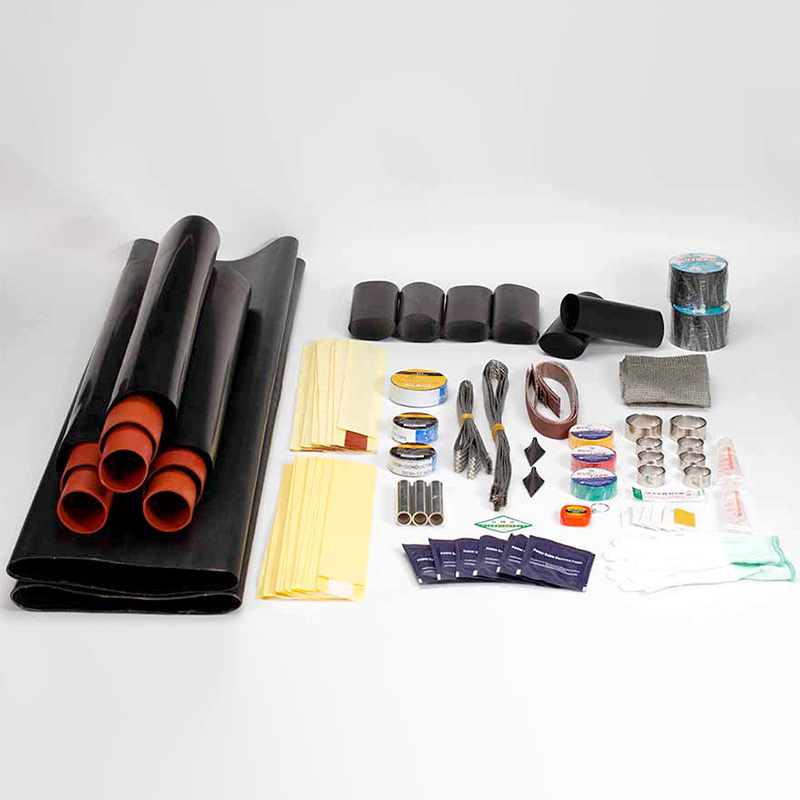

6-35 кВ тепло , сжимаемые кабельные аксессуары:
4E-NRS, 4E-WRS, 4E-JRS TheTrisable Serinable Accessories применяются к 35 кВ и ниже резинового кабеля. Аксессуары для кабелей с теплоусадой используют многофазный полимер, это продукты обновления обновления кабельных аксессуаров. При удобной установке оставайтесь на подходящем радиальном давлении на корпусе кабеля, характеристика интерфейса хороша. Трубка управления напряжением типа параметров для улучшения распределения электрического поля, которое может эффективно решить сечение внешнего экрана кабеля в задаче концентрации электрического напряжения. Электрические свойства улучшаются от обернутых кабельных аксессуаров, чтобы обеспечить безопасность и надежную работу. Основными компонентами являются трубчатые, в основном включающие трубку с напряжением, изоляционную трубку, три пальца, пробирку, защищенную трубку и т. Д.
Основные функции производительности и структуры:
Техническая производительность: соответствует требованиям BS EN 50181, IEC60502, GB/T12706.
Сырье из тепло, сжимающееся: трубка напряжения-это тип параметров, хорошо распределенное электрическое поле в изоляционном кабеле. Изоляционная трубка обладает эффектом залития, защитный рукав обладает защитным эффектом. Украснение тепла продукта довольно стабильно, может сократиться до исходного размера в условиях нагрева, остаточная деформация невелика. Все продукты обрабатывают формирование на заводе. Там нет необходимости использовать огонь, нет особого обучения, установка проста и быстрая.
Он устойчив к грязи, старению и хорошему водонепроницаемому, с превосходной теплостойкостью.
Поверхность гладкая и красивая.
Нет | Имя | Модель | Напряжение | Кабельное поперечное сечение | Напряжение | Кабельное поперечное сечение |
1 | Тепло сжимать закрытие в помещении | 4E-NRS-8.7/15-1 | 6/10 8,7/10 8,7/15 | 25 ～ 70 мм² | 8,7/15 | 25 ～ 50 мм² |
4E-NRS-8.7/15-2 | 95 ～ 185 мм² | 70 ～ 150 мм² | ||||
4E-NRS-8.7/15-3 | 240 ～ 400 мм² | 185 ～ 300 мм² | ||||
4E-NRS-8.7/15-4 | 500 ～ 800 мм² | 400 ～ 630 мм² | ||||
2 | Тепло сокращение от наружного прекращения | 4e-wrs-8,7/15-1 | 25 ～ 70 мм² | 25 ～ 50 мм² | ||
4e-wrs-8,7/15-2 | 95 ～ 185 мм² | 70 ～ 150 мм² | ||||
4E-WRS-8.7/15-3 | 240 ～ 400 мм² | 185 ～ 300 мм² | ||||
4E-WRS-8.7/15-4 | 500 ～ 800 мм² | 400 ～ 630 мм² | ||||
3 | Тепло, сокращающееся среднее соединение | 4e-jrs-8.7/15-1 | 25 ～ 70 мм² | 25 ～ 50 мм² | ||
4e-jrs-8.7/15-2 | 95 ～ 185 мм² | 70 ～ 150 мм² | ||||
4e-jrs-8.7/15-3 | 240 ～ 400 мм² | 185 ～ 300 мм² | ||||
4e-jrs-8.7/15-4 | 500 ～ 800 мм² | 400 ～ 630 мм² | ||||
4 | Тепло сжимать закрытие в помещении | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～ 150 мм² | 26/35 | 50 ～ 120 мм² |
4E-NRS-26/35-2 | 185 ～ 300 мм² | 150 ～ 240 мм² | ||||
4E-NRS-26/35-3 | 400 ～ 500 мм² | 300 ～ 400 мм² | ||||
4E-NRS-26/35-4 | 630 ～ 800 мм² | 500 ～ 800 мм² | ||||
5 | Тепло сокращение от наружного прекращения | 4E-WRS-26/35-1 | 50 ～ 150 мм² | 50 ～ 120 мм² | ||
4E-WRS-26/35-2 | 185 ～ 300 мм² | 150 ～ 240 мм² | ||||
4E-WRS-26/35-3 | 400 ～ 500 мм² | 300 ～ 400 мм² | ||||
4E-WRS-26/35-4 | 630 ～ 800 мм² | 500 ～ 800 мм² | ||||
6 | Тепло, сокращающееся среднее соединение | 4E-JRS-26/35-1 | 50 ～ 150 мм² | 50 ～ 120 мм² | ||
4E-JRS-26/35-2 | 185 ～ 300 мм² | 150 ～ 240 мм² | ||||
4E-JRS-26/35-3 | 400 ～ 500 мм² | 300 ～ 400 мм² | ||||
4E-JRS-26/35-4 | 630 ～ 800 мм² | 500 ～ 800 мм² |
Сценарии приложения
Система питания среднего напряжения: применимо к системам передачи и распределения питания с уровнями напряжения 6-35 кВ.
Строительство городской инфраструктуры: особенно подходящее для подземного кабеля, чтобы обеспечить стабильность городского энергоснабжения.
Преимущества продукта
Простой процесс установки: использование технологии холодного сокращения, никаких специальных тренировок не требуется, а установка быстрая и удобная.
Долгосрочная стабильность: продукт обладает превосходными электрическими характеристиками и антивозрастными способностями, и может быть стабильно работать даже в долгосрочной высокой температуре и средах высокой влажности.
Часто задаваемые вопросы
В: Какие уровни кабелей подходят для продуктов?
О: Наши кабельные аксессуары для холодного сустава среднего напряжения подходят для кабельных систем с уровнями напряжения 6-35 кВ, охватывая различные терминалы и промежуточные соединения для удовлетворения различных требований применения.
Q: Как установить кабельные аксессуары с холодным уменьшением?
О: Этот продукт очень прост в дизайне и использует технологию холодного сокращения, поэтому специального обучения не требуется. Просто следуйте предоставленному руководству по установке.
