ACSR (алюминиевый проводник стальной армированный) является широко используемым проводником передачи мощности на верхней головке, состоящим из центрального стального ядра, окруженного одним или несколькими слоями алюминиевых прядей. Он сочетает в себе высокую прочность на растяжение стали с превосходной проводимостью и легкими свойствами алюминия, что делает его идеальным для длинных линий электропередачи.

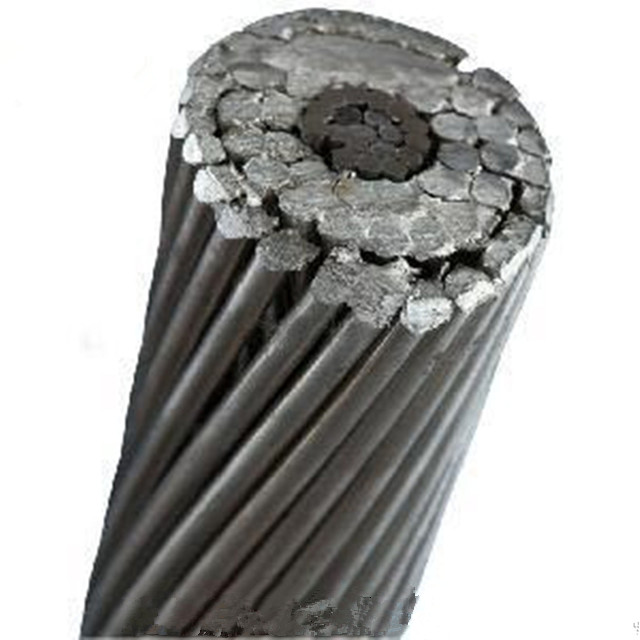

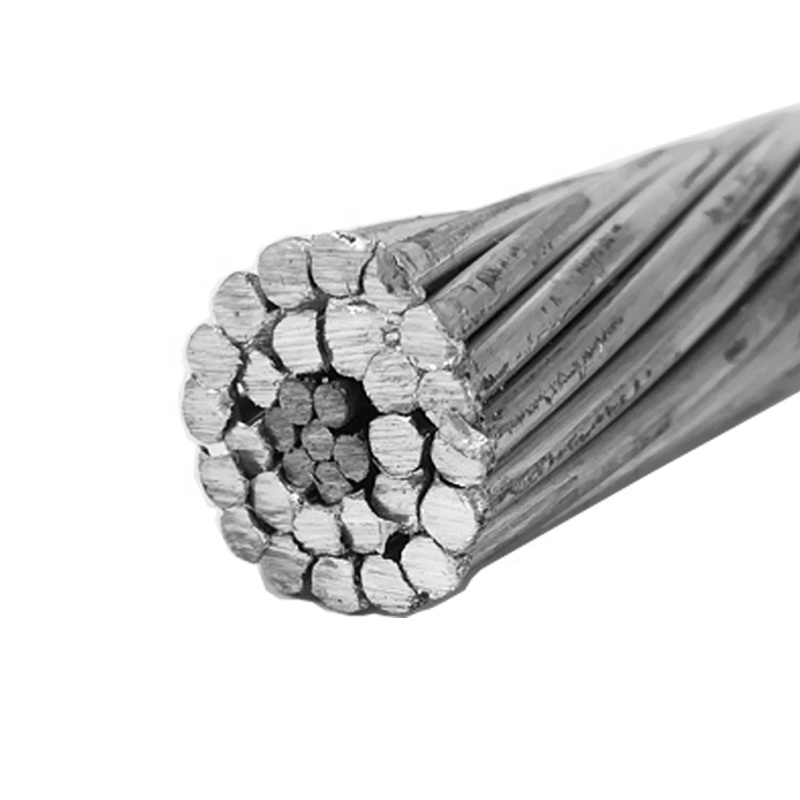

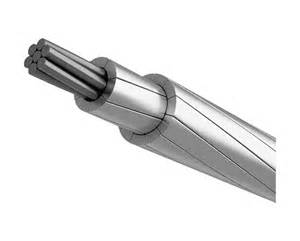

Строительство:
Стальное ядро: обеспечивает механическую прочность и сопротивление провисанию при тяжелых нагрузках или высоких температурах.
Алюминиевые внешние нити: эффективно провести электричество, будучи легким и устойчивым к коррозии.
Преимущества:
Высокая прочность на растяжение: подходит для длинных пролетов (например, речные перекрестки, гористые районы).
Эффективно: дешевле, чем все-алюминиевые или медные проводники.
Тепловая стабильность: стальное ядро снижает провисание при высоких температурах.
Коррозионная устойчивость: алюминий образует защитный оксидный слой.
Недостатки:
Более высокое реактивное сопротивление: из -за магнитных свойств Steel, влияющих на эффективность переноса энергии.
Восприимчивость к коррозии: в прибрежных или загрязненных районах можно использовать оцинкованные или алюминиевые стальные ядра.
Приложения:
Линии передачи и распределения накладных расходов.
Железнодорожная электрификация.
Телекоммуникационные башни (как Guy Wives).
ACSR (алюминиевый проводник стальной армированный) является широко используемым проводником передачи мощности на верхней головке, состоящим из центрального стального ядра, окруженного одним или несколькими слоями алюминиевых прядей. Он сочетает в себе высокую прочность на растяжение стали с превосходной проводимостью и легкими свойствами алюминия, что делает его идеальным для длинных линий электропередачи.
Строительство:
Стальное ядро: обеспечивает механическую прочность и сопротивление провисанию при тяжелых нагрузках или высоких температурах.
Алюминиевые внешние нити: эффективно провести электричество, будучи легким и устойчивым к коррозии.
Преимущества:
Высокая прочность на растяжение: подходит для длинных пролетов (например, речные перекрестки, гористые районы).
Эффективно: дешевле, чем все-алюминиевые или медные проводники.
Тепловая стабильность: стальное ядро снижает провисание при высоких температурах.
Коррозионная устойчивость: алюминий образует защитный оксидный слой.
Недостатки:
Более высокое реактивное сопротивление: из -за магнитных свойств Steel, влияющих на эффективность переноса энергии.
Восприимчивость к коррозии: в прибрежных или загрязненных районах можно использовать оцинкованные или алюминиевые стальные ядра.
Приложения:
Линии передачи и распределения накладных расходов.
Железнодорожная электрификация.
Телекоммуникационные башни (как Guy Wives).
Стандарты: ASTM B 232
Код | Область | Stranding & Проволока Диаметр | Примерно Общий Диапазон | Масса | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление в 20 ℃ | Std Длина | ||||||
Nom.alum | Выпускник | Сталь | Общий | Выпускник | Сталь | Выпускник | Сталь | Общий | |||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | мм | мм | мм | кг/км | кг/км | кг/км | КН | Ом/км | м ± 5% | |
ТУРЦИЯ | 6 | 13.29 | 2.19 | 15.48 | 6/1,68 | 1/1,68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3000 |
Лебедь | 4 | 21.16 | 3.55 | 24.71 | 6/2,12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1.96 | 1/2,61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
ВОРОБЕЙ | 2 | 33.61 | 5.61 | 39.22 | 6/2,67 | 1/2,67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3000 |
Спарат | 2 | 33.61 | 8.52 | 42.13 | 7/2,47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2500 |
РОБИН | 1 | 42.39 | 7.1 | 49.49 | 6/3,00 | 1/3,00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2500 |
Ворон | 1/0 | 53.48 | 8.9 | 62.38 | 6/3,37 | 1/3.37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2000 |
Перепела | 2/0 | 67.42 | 11.23 | 78.65 | 6/3,78 | 1/3.78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3000 |
ГОЛУБЬ | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2500 |
Пингвин | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2000 |
Восковой | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3500 |
Куропатка | 266.8 | 135.16 | 22 | 157.16 | 26/2,57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2500 |
Страус | 300 | 152 | 24.71 | 176.11 | 26/2,73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3000 |
Мерун | 336.4 | 170.45 | 9.48 | 179.93 | 16/3,47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2000 |
Линнет | 336.4 | 170.45 | 27.81 | 198.26 | 26/2,89 | 7/2,25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2500 |
ИВОЛГА | 336.4 | 170.45 | 39.81 | 210.26 | 30/2,69 | 7/2,69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3000 |
Чикад | 397.5 | 201.42 | 11.16 | 212.58 | 16/3,77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2500 |
КАЗАРКА | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2000 |
Ибис | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2500 |
Многократный | 397.5 | 201.42 | 48.97 | 248.39 | 30/2,92 | 7/2,92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2500 |
ПЕЛИКАН | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2000 |
Мерцание | 477 | 241.68 | 31.29 | 272.97 | 24/3,58 | 7/2,39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3000 |
ЯСТРЕБ | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2,67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1112 | 105.34 | 0.1201 | 2000 |
СКОПА | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2000 |
Попугай | 556.5 | 282 | 36.58 | 318.58 | 24/3,87 | 7/2,58 | 23.22 | 781 | 286 | 1 067 | 88.22 | 0.1027 | 3000 |
Голубь | 556.5 | 282 | 45.94 | 327.94 | 26/3,72 | 7/2,89 | 23.55 | 781 | 359 | 1140 | 101.03 | 0.1027 | 3000 |
Орел | 556.5 | 282 | 65.81 | 347.81 | 30/3,46 | 7/3.46 | 24.21 | 783 | 515 | 1298 | 122.92 | 0.103 | 3500 |
Павлин | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2,69 | 24.2 | 849 | 311 | 1160 | 95.88 | 0.0945 | 3000 |
КУШЕТКА | 605 | 306.58 | 49.94 | 356.52 | 26/3,87 | 7/3.01 | 24.51 | 850 | 390 | 1240 | 108.14 | 0.0945 | 3000 |
Деревянная утка | 605 | 306.58 | 71.55 | 378.13 | 30/3,61 | 7/3.61 | 25.25 | 851 | 560 | 1411 | 128.84 | 0.0947 | 3000 |
Чирок | 605 | 306.58 | 69.87 | 376.45 | 30/3,61 | 19/2.16 | 25.24 | 851 | 548 | 1399 | 133.59 | 0.0947 | 2000 |
Король | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1 028 | 69.55 | 0.08945 | 2000 |
Ладья | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2,76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2500 |
Код | Область | Stranding & Проволока Диаметр | Примерно Общий Диапазон | Масса | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление при 20 ℃ | Std Длина | ||||||
Nom.alum | Выпускник | Сталь | Общий | Выпускник | Сталь | Выпускник | Сталь | Общий | |||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | мм | мм | мм | кг/км | кг/км | кг/км | КН | Ом/км | м ± 5% | |
Гросбек | 636 | 322.26 | 52.45 | 374.71 | 26/3,97 | 7/3.09 | 25,15 25,88 | 893 | 409 | 1,302 | 111.8 | 0.08989 | 3000 |
Шозер | 636 | 322.26 | 75.22 | 397.48 | 30/3,70 | 7/3,70 | 895 | 589 | 1484 | 135.44 | 0.09011 | 3000 | |
Царапин | 636 | 322.26 | 73.55 | 395.8 | 30/3,70 | 19/2,22 | 25.9 | 894 | 576 | 1470 | 140.3 | 0.09011 | 3.000 |
БЫСТРЫЙ | 636 | 322.26 | 8.96 | 331.22 | 36/3,38 | 1/3.38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2000 |
ФЛАМИНГО | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2,82 | 25.4 | 936 | 342 | 1278 | 105.68 | 0.08577 | 2500 |
Ганнет | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1365 | 117.33 | 0.08577 | 2500 |
Упор | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2,92 | 26.31 | 1 005 | 367 | 1372 | 113.35 | 0.07989 | 2000 |
СКВОРЕЦ | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1 005 | 461 | 1466 | 125.91 | 0.07989 | 2500 |
Редвинг | 715.5 | 362.58 | 82.58 | 445.16 | 30/3,92 | 19/2,35 | 27.43 | 1 006 | 647 | 1653 | 153.94 | 0.08009 | 2000 |
Краска | 795 | 402.84 | 27.87 | 430.71 | 45/3,38 | 7/2,25 | 27.03 | 1116 | 217 | 1333 | 97.37 | 0.07191 | 2500 |
Кондор | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1116 | 408 | 1524 | 124.45 | 0.07191 | 3000 |
Кукушка | 795 | 402.84 | 52.19 | 455.03 | 24/4,62 | 7/3.08 | 27.74 | 1116 | 408 | 1524 | 123.94 | 0.07191 | 2000 |
Дрейк | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3,45 | 28.11 | 1116 | 512 | 1.628 | 139.92 | 0.07191 | 2000 |
Кот | 795 | 402.84 | 11.16 | 414 | 36/3,77 | 1/3.77 | 26.41 | 1110 | 88 | 1198 | 74.34 | 0.07156 | 3000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2,48 | 28.96 | 1119 | 719 | 1.838 | 171.18 | 0.07208 | 2500 |
Рудди | 900 | 456.06 | 31.54 | 487.6 | 45/3,59 | 7/2,40 | 28.73 | 1263 | 247 | 1510 | 108.96 | 0.06351 | 2000 |
Канарейка | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1263 | 461 | 1724 | 140.95 | 0.06351 | 2000 |
Железнодорожный | 954 | 483.42 | 33.42 | 516.84 | 45/3,70 | 7/2,47 | 29.61 | 1339 | 262 | 1601 | 115.63 | 0.05992 | 2000 |
Кошачья птица | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1333 | 105 | 1438 | 87.65 | 0.05962 | 2500 |
Кардинал | 954 | 483.42 | 62.65 | 546.07 | 54/3,38 | 7/3.38 | 30.42 | 1339 | 490 | 1829 | 149.36 | 0.05992 | 2500 |
Ортлан | 1 033,5 | 523.68 | 36.19 | 559.87 | 45/3,85 | 7/2,57 | 30.81 | 1451 | 283 | 1734 | 123.1 | 0.05531 | 2000 |
Танжер | 1 033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1443 | 113 | 1556 | 94.93 | 0.05504 | 2000 |
Керльв | 1 033,5 | 523.68 | 67.87 | 591.55 | 54/3,52 | 7/3.52 | 31.68 | 1451 | 530 | 1981 | 161.8 | 0.05531 | 2000 |
Bluejay | 1113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2,66 | 31.98 | 1563 | 385 | 1868 | 132.63 | 0.05136 | 2500 |
Финк | 1113 | 563.93 | 71.55 | 635.48 | 54/3,65 | 19/2.19 | 32.85 | 1570 | 580 | 2130 | 174.41 | 0.05161 | 2000 |
ОВСЯНКА | 1192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2,76 | 33.12 | 1674 | 327 | 2,001 | 141.79 | 0.04793 | 2.500 |
Грэкл | 1192,5 | 604.26 | 76.58 | 680.84 | 54/3,77 | 19/2,27 | 33.97 | 1682 | 600 | 2282 | 188.38 | 0.04817 | 2000 |
ВЫПЬ | 1272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2,85 | 34.17 | 1785 | 349 | 2134 | 151.48 | 0.04494 | 2500 |
ФАЗАН | 1272 | 644.51 | 81.63 | 726.19 | 54/3,90 | 19/2,34 | 35.1 | 1795 | 638 | 2433 | 194 | 0.04516 | 2.000 |
ЖАВОРОНОК | 1272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2000 |
Ковш | 1351,5 | 684,84 684,84 | 47.1 | 45/4.40 | 7/2,92 | 35.16 | 1898 | 368 | 2266 | 160.7 | 0.0423 | 2000 | |
МАРТИН | 1351,5 | 88.71 | 771,55 775,42 | 54/4.02 | 19/2,41 | 36.17 | 1906 | 679 | 2,585 | 206.05 | 0.0425 | 2000 | |
Боболинк | 1431 | 725.1 | 50.32 | 45/4.53 | 7/3.02 | 36.24 | 2,009 | 393 | 2402 | 170.71 | 0.03994 | 2000 | |
Плюс | 1431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2,48 | 37.24 | 2 019 | 719 | 2738 | 218.24 | 0.04013 | 2500 |
ПОПОЛЗЕНЬ | 1510,5 | 765.35 | 52.9 | 818.25 | 45/4,65 | 7/3.10 | 37.2 | 2120 | 414 | 2,534 2890 2667 3042 222 | 177.89 | 0.03784 | 2000 |
ПОПУГАЙ | 1510,5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2,55 | 38.25 | 2131 | 759 | 230.2 | 0.03802 | 2000 | |
ЧИБИС | 1590 | 805.68 | 55,48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2232 2243 | 435 799 | 187.02 | 0.03595 | 2000 | |
Сокол | 1590 | 805.68 | 907.81 | 54/4.36 | 19/2,62 | 39.26 | 242.55 | 0.03613 | 2000 | ||||
Гриб | 80 | 40.52 | 14.13 | 54.65 | 8/2,54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2500 | |
Заправо | 101.8 | 51.61 | 30.06 | 81.67 | 12/2,34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2000 2000 2000 2000 2000 2000 3 000,500 3.000 |
Меньше | 110.8 | 56.13 | 32.77 | 88.9 | 12/2,44 | 7/2.44 | 51,25 61,7 72,55 78,5 84,8 128,8 93,9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
Легхорн | 134.6 | 68.19 | 39.81 | 108 | 12/2,69 | 7/2,69 | |||||||
ГВИНЕЯ Dotterel Доркинг | 159 | 80.58 | 46.97 | 127.55 | 12/2,92 | 7/2,92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96,71 102,97 107.1 | 56,39 91,87 62,45 | 153 94.84 169.55 | 12/3,20 18/2,86 12/3,37 | 7/3,20 19/2,48 7/3,37 | ||||||||
БРАХМА Кочин | |||||||||||||
AACSR
Продукт: стальные усиленные проводники
Стандарты: типичный аллалуминумаллои NFC 34-125
Рисунок: East Energy Electrical Engineering
Designation | Сталь Область | Ал Сплав Область | Мат | Эквивалент -ент cu Область | Число | Примерно Общий диа. | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление в 20 ℃ | Std Масса | Std Длина | ||||
Сталь | Аль -сплав | Стальное ядро | Полный Кондиционер | |||||||||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | Нет. | Нет. | мм | мм | Дан | Ом/км | кг/км | М ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2360 | 1.17 | 155 | 4000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4560 | 0.88 | 276 | 4000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5770 | 0.695 | 348 | 3000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10 815 | 0.58 | 636 | 3000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13 685 | 0.466 | 802 | 3000 |
Пастель 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8,185 | 0.279 | 547 | 3000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16 895 | 0.378 | 990 | 3000 |
Пастель 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10,120 | 0.227 | 675 | 3000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21 200 | 0.3 | 1244 | 2000 |
Пастель 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12 680 | 0.18 | 848 | 2000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26 800 | 0.237 | 1570 | 2000 |
Пастель 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16,050 | 0.142 | 1 074 | 2000 |
Пастель 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20 875 | 0.162 | 1320 | 2000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8 035 | 0.642 | 481 | 4000 |
Pastel412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20 830 | 0.103 | 1593 | 2500 |
AAAC
Продукт: сплав -аллалуминия дирижеры
Стандарты: ASTM B 399
Типичный рисунок:
Код | Область | Размер и размер ACSR с одинаковым диаметром | Нет. И диаметр проводов | Общий Диаметр | Масса | Номинальный Разрыв Нагрузка | Стандартный Длина | ||
Номинальный | Действительный | ||||||||
МакМ | мм⊃2; | AWG или MCM | Al/Steel | мм | мм | кг/км | КН | М ± 5 | |
Акрон | 30.58 | 15.48 | 6 | 6/1 | 7 × 1,68 | 5.04 | 42.7 | 4.92 | 3000 |
Альтон | 48.69 | 24.71 | 4 | 6/1 | 7 × 2,12 | 6.35 | 68 | 7.84 | 3000 |
Эймс | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2000 |
Азуса | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3.37 | 10.11 | 172 | 18.97 | 2000 |
Анахайм | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3000 |
Амхерст | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2500 |
Альянс | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2000 |
Бьютт | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3.26 | 16.3 | 437 | 48.76 | 3000 |
Кантон | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3,66 | 18.3 | 551 | 58.91 | 2500 |
КАИР | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3.98 | 19.88 | 650 | 69.48 | 2000 |
Дариен | 559.5 | 283.5 | 477 | 26/7 | 19 × 4,36 | 21.79 | 781 | 83.52 | 2000 |
Элгин | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1500 |
Флинт | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1 035 | 108.21 | 3000 |
Грили | 927.2 | 469.8 | 795 | 26/7 | 37 × 4,02 | 28.14 | 1295 | 135.47 | 2500 |
AAAC
Продукт: дирижеры сплав -аллалуминия
Стандарты: ASTM B 399
Типичный рисунок:
Область | Диаметром и диаметром проволоки | Примерно Общий Диаметр | Масса | Номинальный Разрыв Нагрузка | Номинальный DC Сопротивление в 20 ℃ | Стандартный Длина | |
Номинальный | Действительный | ||||||
AWG или МакМ | мм⊃2; | мм | мм | кг/км | КН | Ом/км | М ± 5 |
6 | 13.3 | 7/1,554 | 4.67 | 37 | 4.22 | 2.5199 | 3500 |
4 | 21.15 | 7/1.961 | 5.89 | 58 | 6.71 | 1.5824 | 3000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3500 |
3/0 | 85.03 | 7/3.932 | 11.8 | 234 | 25.86 | 0.3936 | 3000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2000 |
250 | 126.66 | 19/2,913 | 14.57 | 349 | 38.93 | 0.2642 | 2000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3500 |
750 | 380.2 | 37/3.617 | 25.32 | 1 049 | 109.6 | 0.088 | 3000 |
800 | 405.15 | 37/3.734 | 26.14 | 1117 | 116.8 | 0.0826 | 3000 |
900 | 456.16 | 37/3.962 | 27.73 | 1258 | 131.5 | 0.0733 | 3000 |
1000 | 506.71 | 37/4.176 | 29.23 | 1399 | 146.1 | 0.066 | 2500 |
AAAC
Продукт: дирижеры сплав -аллалуминия
Стандарты: BS EN 50182
Типичный рисунок:
Код | Область | Затягивание и провод Диапазон | Примерно Oyerall Diameter | Масса | Номинальный Разрыв Нагрузка | Номинальный DC Сопротивление в 20 ℃ | Стандартный Длина | |
Номинальный | Действительный | |||||||
мм⊃2; | мм⊃2; | мм | мм | кг/км | КН | Ом/км | М ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2500 | |
КОРОБКА | 15 | 18.8 | 7/1,85 | 5.55 | 51 | 5.27 | 1.749 | 2000 |
Акация | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2500 |
МИНДАЛЬ | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2000 |
Кедр | 30 | 35.5 | 7/2,54 | 7.62 | 97 | 9.95 | 0.9281 | 2000 |
35 | 42.2 | 7/2,77 | 8.31 | 115 | 11.83 | 0.78 | 2000 | |
Пихта | 40 | 47.8 | 7/2,95 | 8.85 | 131 | 13.4 | 0.688 | 2500 |
Хейзел | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3000 |
70 | 84.1 | 7/3.91 | 11.73 | 230 | 23.57 | 0.3917 | 3000 | |
Ива | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2000 | |
ДУБ | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2000 |
100 | 118.7 | 19/2,82 | 14.1 | 326 | 33.3 | 0.2786 | 2000 | |
Шелковица | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3000 |
ПЕПЕЛ | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3000 |
Вере | 175 | 211 | 19/3,76 | 18.8 | 580 | 59.1 | 0.1568 | 2500 |
ТОПОЛЬ | 200 | 239 | 37/2,87 | 20.09 | 660 | 67 | 0.1387 | 2500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2000 | |
Сикамор | 250 | 303 | 37/3,23 | 22.61 | 835 | 84.9 | 0.1094 | 2000 |
Упас | 300 | 362.1 | 37/3,53 | 24.71 | 998 | 101.5 | 0.09155 | 2000 |
350 | 421.8 | 37/3.81 | 26.67 | 1163 | 118.2 | 0.0786 | 3000 | |
ТИС | 400 | 479.9 | 37/4.06 | 28.42 | 1323 | 134.5 | 0.06908 | 2500 |
Стандарты: ASTM B 232
Код | Область | Stranding & Проволока Диаметр | Примерно Общий Диапазон | Масса | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление в 20 ℃ | Std Длина | ||||||
Nom.alum | Выпускник | Сталь | Общий | Выпускник | Сталь | Выпускник | Сталь | Общий | |||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | мм | мм | мм | кг/км | кг/км | кг/км | КН | Ом/км | м ± 5% | |
ТУРЦИЯ | 6 | 13.29 | 2.19 | 15.48 | 6/1,68 | 1/1,68 | 5.04 | 37 | 17 | 54 | 5.24 | 2.1586 | 3000 |
Лебедь | 4 | 21.16 | 3.55 | 24.71 | 6/2,12 | 1/2.12 | 6.36 | 58 | 27 | 85 | 8.32 | 1.3557 | 3000 |
SWANATE | 4 | 21.16 | 5.35 | 26.51 | 7/1.96 | 1/2,61 | 6.53 | 58 | 42 | 100 | 10.53 | 1.3557 | 3.000 |
ВОРОБЕЙ | 2 | 33.61 | 5.61 | 39.22 | 6/2,67 | 1/2,67 | 8.01 | 92 | 44 | 136 | 12.7 | 0.8535 | 3000 |
Спарат | 2 | 33.61 | 8.52 | 42.13 | 7/2,47 | 1/3.30 | 8.24 | 92 | 67 | 159 | 16.11 | 0.8535 | 2500 |
РОБИН | 1 | 42.39 | 7.1 | 49.49 | 6/3,00 | 1/3,00 | 9 | 116 | 55 | 171 | 15.85 | 0.6767 | 2500 |
Ворон | 1/0 | 53.48 | 8.9 | 62.38 | 6/3,37 | 1/3.37 | 10.11 | 147 | 69 | 216 | 19.32 | 0.5364 | 2000 |
Перепела | 2/0 | 67.42 | 11.23 | 78.65 | 6/3,78 | 1/3.78 | 11.34 | 185 | 88 | 273 | 23.62 | 0.4255 | 3000 |
ГОЛУБЬ | 3/0 | 85.03 | 14.19 | 99.22 | 6/4.25 | 1/4.25 | 12.75 | 233 | 110 | 343 | 29.41 | 0.3373 | 2500 |
Пингвин | 4/0 | 107.23 | 17.87 | 125.1 | 6/4.77 | 1/4.77 | 14.31 | 294 | 139 | 433 | 37.06 | 0.2675 | 2000 |
Восковой | 266.8 | 135.16 | 7.48 | 142.64 | 16/3.09 | 1/3.09 | 15.45 | 373 | 58 | 431 | 30.27 | 0.2133 | 3500 |
Куропатка | 266.8 | 135.16 | 22 | 157.16 | 26/2,57 | 7/2.00 | 16.28 | 374 | 172 | 546 | 50.29 | 0.2143 | 2500 |
Страус | 300 | 152 | 24.71 | 176.11 | 26/2,73 | 7/2.12 | 17.28 | 421 | 193 | 614 | 56.52 | 0.1906 | 3000 |
Мерун | 336.4 | 170.45 | 9.48 | 179.93 | 16/3,47 | 1/3.47 | 17.35 | 470 | 74 | 544 | 38.23 | 0.1691 | 2000 |
Линнет | 336.4 | 170.45 | 27.81 | 198.26 | 26/2,89 | 7/2,25 | 18.31 | 472 | 217 | 689 | 62.71 | 0.1699 | 2500 |
ИВОЛГА | 336.4 | 170.45 | 39.81 | 210.26 | 30/2,69 | 7/2,69 | 18.83 | 473 | 311 | 784 | 77.27 | 0.1704 | 3000 |
Чикад | 397.5 | 201.42 | 11.16 | 212.58 | 16/3,77 | 1/3.77 | 18.85 | 555 | 87 | 642 | 43.99 | 0.1431 | 2500 |
КАЗАРКА | 397.5 | 201.42 | 26.13 | 227.55 | 24/3.27 | 7/2.18 | 19.61 | 558 | 204 | 762 | 64.69 | 0.1438 | 2000 |
Ибис | 397.5 | 201.42 | 32.77 | 234.19 | 26/3.14 | 7/2.44 | 19.88 | 558 | 256 | 814 | 72.11 | 0.1438 | 2500 |
Многократный | 397.5 | 201.42 | 48.97 | 248.39 | 30/2,92 | 7/2,92 | 20.44 | 560 | 367 | 927 | 88.69 | 0.1442 | 2500 |
ПЕЛИКАН | 477 | 241.68 | 13.42 | 255.1 | 18/4.14 | 1/4.14 | 20.7 | 666 | 105 | 771 | 52.16 | 0.1193 | 2000 |
Мерцание | 477 | 241.68 | 31.29 | 272.97 | 24/3,58 | 7/2,39 | 21.49 | 670 | 245 | 915 | 76.66 | 0.1199 | 3000 |
ЯСТРЕБ | 477 | 241.68 | 39.42 | 281.1 | 26/3.44 | 7/2,67 | 21.79 | 670 | 308 | 978 | 86.65 | 0.1199 | 2000 |
HEN | 477 | 241.68 | 56.39 | 298.07 | 30/3.20 | 7/3.20 | 22.4 | 671 | 441 | 1112 | 105.34 | 0.1201 | 2000 |
СКОПА | 556.5 | 282 | 15.68 | 297.68 | 18/4.47 | 1/4.47 | 22.35 | 777 | 122 | 899 | 60.88 | 0.1022 | 2000 |
Попугай | 556.5 | 282 | 36.58 | 318.58 | 24/3,87 | 7/2,58 | 23.22 | 781 | 286 | 1 067 | 88.22 | 0.1027 | 3000 |
Голубь | 556.5 | 282 | 45.94 | 327.94 | 26/3,72 | 7/2,89 | 23.55 | 781 | 359 | 1140 | 101.03 | 0.1027 | 3000 |
Орел | 556.5 | 282 | 65.81 | 347.81 | 30/3,46 | 7/3.46 | 24.21 | 783 | 515 | 1298 | 122.92 | 0.103 | 3500 |
Павлин | 605 | 306.58 | 39.74 | 346.32 | 24/4.03 | 7/2,69 | 24.2 | 849 | 311 | 1160 | 95.88 | 0.0945 | 3000 |
КУШЕТКА | 605 | 306.58 | 49.94 | 356.52 | 26/3,87 | 7/3.01 | 24.51 | 850 | 390 | 1240 | 108.14 | 0.0945 | 3000 |
Деревянная утка | 605 | 306.58 | 71.55 | 378.13 | 30/3,61 | 7/3.61 | 25.25 | 851 | 560 | 1411 | 128.84 | 0.0947 | 3000 |
Чирок | 605 | 306.58 | 69.87 | 376.45 | 30/3,61 | 19/2.16 | 25.24 | 851 | 548 | 1399 | 133.59 | 0.0947 | 2000 |
Король | 636 | 322.26 | 17.9 | 340.16 | 18/4.78 | 1/4.78 | 23.88 | 889 | 139 | 1 028 | 69.55 | 0.08945 | 2000 |
Ладья | 636 | 322.26 | 41.81 | 364.07 | 24/4.14 | 7/2,76 | 24.84 | 893 | 326 | 1.219 | 100.63 | 0.08989 | 2500 |
Код | Область | Stranding & Проволока Диаметр | Примерно Общий Диапазон | Масса | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление при 20 ℃ | Std Длина | ||||||
Nom.alum | Выпускник | Сталь | Общий | Выпускник | Сталь | Выпускник | Сталь | Общий | |||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | мм | мм | мм | кг/км | кг/км | кг/км | КН | Ом/км | м ± 5% | |
Гросбек | 636 | 322.26 | 52.45 | 374.71 | 26/3,97 | 7/3.09 | 25,15 25,88 | 893 | 409 | 1,302 | 111.8 | 0.08989 | 3000 |
Шозер | 636 | 322.26 | 75.22 | 397.48 | 30/3,70 | 7/3,70 | 895 | 589 | 1484 | 135.44 | 0.09011 | 3000 | |
Царапин | 636 | 322.26 | 73.55 | 395.8 | 30/3,70 | 19/2,22 | 25.9 | 894 | 576 | 1470 | 140.3 | 0.09011 | 3.000 |
БЫСТРЫЙ | 636 | 322.26 | 8.96 | 331.22 | 36/3,38 | 1/3.38 | 23.62 | 888 | 70 | 958 | 60.52 | 0.08945 | 2000 |
ФЛАМИНГО | 666.6 | 337.74 | 43.81 | 381.55 | 24/4.23 | 7/2,82 | 25.4 | 936 | 342 | 1278 | 105.68 | 0.08577 | 2500 |
Ганнет | 666.6 | 337.74 | 55.03 | 392.77 | 26/4.07 | 7/3.16 | 25.76 | 938 | 429 | 1365 | 117.33 | 0.08577 | 2500 |
Упор | 715.5 | 362.58 | 46.97 | 409.55 | 24/4.39 | 7/2,92 | 26.31 | 1 005 | 367 | 1372 | 113.35 | 0.07989 | 2000 |
СКВОРЕЦ | 715.5 | 362.53 | 59.03 | 421.61 | 26/4.21 | 7/3.28 | 26.68 | 1 005 | 461 | 1466 | 125.91 | 0.07989 | 2500 |
Редвинг | 715.5 | 362.58 | 82.58 | 445.16 | 30/3,92 | 19/2,35 | 27.43 | 1 006 | 647 | 1653 | 153.94 | 0.08009 | 2000 |
Краска | 795 | 402.84 | 27.87 | 430.71 | 45/3,38 | 7/2,25 | 27.03 | 1116 | 217 | 1333 | 97.37 | 0.07191 | 2500 |
Кондор | 795 | 402.84 | 52.19 | 455.03 | 54/3.08 | 7/3.08 | 27.72 | 1116 | 408 | 1524 | 124.45 | 0.07191 | 3000 |
Кукушка | 795 | 402.84 | 52.19 | 455.03 | 24/4,62 | 7/3.08 | 27.74 | 1116 | 408 | 1524 | 123.94 | 0.07191 | 2000 |
Дрейк | 795 | 402.84 | 65.51 | 468.45 | 26/4.44 | 7/3,45 | 28.11 | 1116 | 512 | 1.628 | 139.92 | 0.07191 | 2000 |
Кот | 795 | 402.84 | 11.16 | 414 | 36/3,77 | 1/3.77 | 26.41 | 1110 | 88 | 1198 | 74.34 | 0.07156 | 3000 |
MALLARD | 795 | 402.84 | 91.87 | 484.71 | 30/4.14 | 19/2,48 | 28.96 | 1119 | 719 | 1.838 | 171.18 | 0.07208 | 2500 |
Рудди | 900 | 456.06 | 31.54 | 487.6 | 45/3,59 | 7/2,40 | 28.73 | 1263 | 247 | 1510 | 108.96 | 0.06351 | 2000 |
Канарейка | 900 | 456.06 | 59.1 | 515.6 | 54/3.28 | 7/3.28 | 29.52 | 1263 | 461 | 1724 | 140.95 | 0.06351 | 2000 |
Железнодорожный | 954 | 483.42 | 33.42 | 516.84 | 45/3,70 | 7/2,47 | 29.61 | 1339 | 262 | 1601 | 115.63 | 0.05992 | 2000 |
Кошачья птица | 954 | 483.42 | 13.42 | 496.84 | 36/4.14 | 1/4.14 | 28.95 | 1333 | 105 | 1438 | 87.65 | 0.05962 | 2500 |
Кардинал | 954 | 483.42 | 62.65 | 546.07 | 54/3,38 | 7/3.38 | 30.42 | 1339 | 490 | 1829 | 149.36 | 0.05992 | 2500 |
Ортлан | 1 033,5 | 523.68 | 36.19 | 559.87 | 45/3,85 | 7/2,57 | 30.81 | 1451 | 283 | 1734 | 123.1 | 0.05531 | 2000 |
Танжер | 1 033,5 | 523.68 | 14.51 | 538.19 | 36/4.30 | 1/4.30 | 30.12 | 1443 | 113 | 1556 | 94.93 | 0.05504 | 2000 |
Керльв | 1 033,5 | 523.68 | 67.87 | 591.55 | 54/3,52 | 7/3.52 | 31.68 | 1451 | 530 | 1981 | 161.8 | 0.05531 | 2000 |
Bluejay | 1113 | 563.93 | 39.03 | 602.96 | 45/4.00 | 7/2,66 | 31.98 | 1563 | 385 | 1868 | 132.63 | 0.05136 | 2500 |
Финк | 1113 | 563.93 | 71.55 | 635.48 | 54/3,65 | 19/2.19 | 32.85 | 1570 | 580 | 2130 | 174.41 | 0.05161 | 2000 |
ОВСЯНКА | 1192,5 | 604.26 | 41.55 | 645.81 | 45/4.14 | 7/2,76 | 33.12 | 1674 | 327 | 2,001 | 141.79 | 0.04793 | 2.500 |
Грэкл | 1192,5 | 604.26 | 76.58 | 680.84 | 54/3,77 | 19/2,27 | 33.97 | 1682 | 600 | 2282 | 188.38 | 0.04817 | 2000 |
ВЫПЬ | 1272 | 644.51 | 44.52 | 689.03 | 45/4.27 | 7/2,85 | 34.17 | 1785 | 349 | 2134 | 151.48 | 0.04494 | 2500 |
ФАЗАН | 1272 | 644.51 | 81.63 | 726.19 | 54/3,90 | 19/2,34 | 35.1 | 1795 | 638 | 2433 | 194 | 0.04516 | 2.000 |
ЖАВОРОНОК | 1272 | 644.51 | 17.87 | 662.38 731.94 | 36/4.78 | 1/4.78 | 33.42 | 1.777 | 140 | 1.917 | 115.85 | 0.04472 | 2000 |
Ковш | 1351,5 | 684,84 684,84 | 47.1 | 45/4.40 | 7/2,92 | 35.16 | 1898 | 368 | 2266 | 160.7 | 0.0423 | 2000 | |
МАРТИН | 1351,5 | 88.71 | 771,55 775,42 | 54/4.02 | 19/2,41 | 36.17 | 1906 | 679 | 2,585 | 206.05 | 0.0425 | 2000 | |
Боболинк | 1431 | 725.1 | 50.32 | 45/4.53 | 7/3.02 | 36.24 | 2,009 | 393 | 2402 | 170.71 | 0.03994 | 2000 | |
Плюс | 1431 | 725.1 | 91.87 | 816.97 | 54/4.14 | 19/2,48 | 37.24 | 2 019 | 719 | 2738 | 218.24 | 0.04013 | 2500 |
ПОПОЛЗЕНЬ | 1510,5 | 765.35 | 52.9 | 818.25 | 45/4,65 | 7/3.10 | 37.2 | 2120 | 414 | 2,534 2890 2667 3042 222 | 177.89 | 0.03784 | 2000 |
ПОПУГАЙ | 1510,5 | 765.35 | 96.84 | 862.19 | 54/4.25 | 19/2,55 | 38.25 | 2131 | 759 | 230.2 | 0.03802 | 2000 | |
ЧИБИС | 1590 | 805.68 | 55,48 102.13 | 861.16 | 45/4.77 | 7/3.18 | 38.16 | 2232 2243 | 435 799 | 187.02 | 0.03595 | 2000 | |
Сокол | 1590 | 805.68 | 907.81 | 54/4.36 | 19/2,62 | 39.26 | 242.55 | 0.03613 | 2000 | ||||
Гриб | 80 | 40.52 | 14.13 | 54.65 | 8/2,54 | 1/4.24 | 9.32 | 112 | 110 | 23.6 | 0.7115 | 2500 | |
Заправо | 101.8 | 51.61 | 30.06 | 81.67 | 12/2,34 | 7/2.34 | 11.71 12.22 13.46 | 143 156 189 | 235 256 311 367 409 441 722 488 | 378 412 500 590 657 709 1007 785 | 41.75 | 0.5613 | 2000 2000 2000 2000 2000 2000 3 000,500 3.000 |
Меньше | 110.8 | 56.13 | 32.77 | 88.9 | 12/2,44 | 7/2.44 | 51,25 61,7 72,55 78,5 84,8 128,8 93,9 | 0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705 | |||||
Легхорн | 134.6 | 68.19 | 39.81 | 108 | 12/2,69 | 7/2,69 | |||||||
ГВИНЕЯ Dotterel Доркинг | 159 | 80.58 | 46.97 | 127.55 | 12/2,92 | 7/2,92 | 14.63 15.42 16.03 18.14 16.84 | 223 248 266 285 297 | |||||
176.9 | 89.48 | 52.19 | 141.67 | 12/3.08 | 7/3.08 | ||||||||
190.8 203.2 211.8 | 96,71 102,97 107.1 | 56,39 91,87 62,45 | 153 94.84 169.55 | 12/3,20 18/2,86 12/3,37 | 7/3,20 19/2,48 7/3,37 | ||||||||
БРАХМА Кочин | |||||||||||||
AACSR
Продукт: стальные усиленные проводники
Стандарты: типичный аллалуминумаллои NFC 34-125
Рисунок: East Energy Electrical Engineering
Designation | Сталь Область | Ал Сплав Область | Мат | Эквивалент -ент cu Область | Число | Примерно Общий диа. | Номинальный Разрыв Нагрузка | Nom.dc Сопротивление в 20 ℃ | Std Масса | Std Длина | ||||
Сталь | Аль -сплав | Стальное ядро | Полный Кондиционер | |||||||||||
мм⊃2; | мм⊃2; | мм⊃2; | мм⊃2; | Нет. | Нет. | мм | мм | Дан | Ом/км | кг/км | М ± 5% | |||
Phlox 37-7 | 9.42 | 28.27 | 37.69 | 15.4 | 3 | 2.00 | 9 | 2.00 | 4.3 | 8.3 | 2360 | 1.17 | 155 | 4000 |
Phlox 59-7 | 21.99 | 37.7 | 59.69 | 20.6 | 7 | 2.00 | 12 | 2.00 | 6 | 10 | 4560 | 0.88 | 276 | 4000 |
Phlox 75-5 | 27.83 | 47.71 | 75.54 | 26 | 7 | 2.25 | 12 | 2.25 | 6.75 | 11.25 | 5770 | 0.695 | 348 | 3000 |
Phlox 116-2 | 59.69 | 56.55 | 116.24 | 30.9 | 19 | 2.00 | 18 | 2.00 | 10 | 14 | 10 815 | 0.58 | 636 | 3000 |
Phlox 147-1 | 75.54 | 71.57 | 147.11 | 39.1 | 19 | 2.25 | 18 | 2.25 | 11.25 | 15.75 | 13 685 | 0.466 | 802 | 3000 |
Пастель 147-1 | 27.83 | 119.28 | 147.11 | 65.2 | 7 | 2.25 | 30 | 2.25 | 6.75 | 15.75 | 8,185 | 0.279 | 547 | 3000 |
Phlox181-6 | 93.27 | 88.36 | 181.63 | 48.3 | 19 | 2.50 | 18 | 2.50 | 12.5 | 17.5 | 16 895 | 0.378 | 990 | 3000 |
Пастель 181-6 | 34.36 | 147.26 | 181.62 | 80.5 | 7 | 2.50 | 30 | 2.50 | 7.5 | 17.5 | 10,120 | 0.227 | 675 | 3000 |
Phlox 228 | 116.99 | 110.83 | 227.82 | 60.5 | 19 | 2.80 | 18 | 2.80 | 14 | 19.6 | 21 200 | 0.3 | 1244 | 2000 |
Пастель 228 | 43.1 | 184.72 | 227.82 | 101 | 7 | 2.80 | 30 | 2.80 | 8.4 | 19.6 | 12 680 | 0.18 | 848 | 2000 |
Phlox 288 | 148.07 | 140.28 | 288.35 | 76.6 | 19 | 3.15 | 18 | 3.15 | 15.75 | 22.05 | 26 800 | 0.237 | 1570 | 2000 |
Пастель 288 | 54.55 | 233.8 | 288.35 | 127.7 | 7 | 3.15 | 30 | 3.15 | 9.45 | 22.05 | 16,050 | 0.142 | 1 074 | 2000 |
Пастель 299 | 93.27 | 206.17 | 299.44 | 112.7 | 19 | 2.50 | 42 | 2.50 | 12.5 | 22.5 | 20 875 | 0.162 | 1320 | 2000 |
Phlox 94-1 | 42.12 | 51.95 | 94.07 | 28.4 | 19 | 1.68 | 15 | 2.10 | 8.4 | 12.8 | 8 035 | 0.642 | 481 | 4000 |
Pastel412 | 85.95 | 325.72 | 411.67 | 178 | 19 | 2.40 | 32 | 3.60 | 12 | 26.4 | 20 830 | 0.103 | 1593 | 2500 |
AAAC
Продукт: сплав -аллалуминия дирижеры
Стандарты: ASTM B 399
Типичный рисунок:
Код | Область | Размер и размер ACSR с одинаковым диаметром | Нет. И диаметр проводов | Общий Диаметр | Масса | Номинальный Разрыв Нагрузка | Стандартный Длина | ||
Номинальный | Действительный | ||||||||
МакМ | мм⊃2; | AWG или MCM | Al/Steel | мм | мм | кг/км | КН | М ± 5 | |
Акрон | 30.58 | 15.48 | 6 | 6/1 | 7 × 1,68 | 5.04 | 42.7 | 4.92 | 3000 |
Альтон | 48.69 | 24.71 | 4 | 6/1 | 7 × 2,12 | 6.35 | 68 | 7.84 | 3000 |
Эймс | 77.47 | 39.22 | 2 | 6/1 | 7 × 2,67 | 8.02 | 108 | 12.45 | 2000 |
Азуса | 123.3 | 62.38 | 1/0 | 6/1 | 7 × 3.37 | 10.11 | 172 | 18.97 | 2000 |
Анахайм | 155.4 | 78.65 | 2/0 | 6/1 | 7 × 3,78 | 11.35 | 217 | 23.93 | 3000 |
Амхерст | 195.7 | 99.22 | 3/0 | 6/1 | 7 × 4,25 | 12.75 | 273 | 30.18 | 2500 |
Альянс | 246.9 | 125.1 | 4/0 | 6/1 | 7 × 4,77 | 14.31 | 345 | 38.05 | 2000 |
Бьютт | 312.8 | 158.6 | 266.8 | 26/7 | 19 × 3.26 | 16.3 | 437 | 48.76 | 3000 |
Кантон | 394.5 | 199.9 | 336.4 | 26/7 | 19 × 3,66 | 18.3 | 551 | 58.91 | 2500 |
КАИР | 465.4 | 235.8 | 397.5 | 26/7 | 19 × 3.98 | 19.88 | 650 | 69.48 | 2000 |
Дариен | 559.5 | 283.5 | 477 | 26/7 | 19 × 4,36 | 21.79 | 781 | 83.52 | 2000 |
Элгин | 652.4 | 330.6 | 556.5 | 26/7 | 19 × 4,71 | 23.54 | 911 | 97.42 | 1500 |
Флинт | 740.8 | 375.3 | 636 | 26/7 | 37 × 3,59 | 25.16 | 1 035 | 108.21 | 3000 |
Грили | 927.2 | 469.8 | 795 | 26/7 | 37 × 4,02 | 28.14 | 1295 | 135.47 | 2500 |
AAAC
Продукт: дирижеры сплав -аллалуминия
Стандарты: ASTM B 399
Типичный рисунок:
Область | Диаметром и диаметром проволоки | Примерно Общий Диаметр | Масса | Номинальный Разрыв Нагрузка | Номинальный DC Сопротивление в 20 ℃ | Стандартный Длина | |
Номинальный | Действительный | ||||||
AWG или МакМ | мм⊃2; | мм | мм | кг/км | КН | Ом/км | М ± 5 |
6 | 13.3 | 7/1,554 | 4.67 | 37 | 4.22 | 2.5199 | 3500 |
4 | 21.15 | 7/1.961 | 5.89 | 58 | 6.71 | 1.5824 | 3000 |
2 | 33.63 | 7/2.474 | 7.42 | 93 | 10.68 | 0.9942 | 2500 |
1/0 | 53.48 | 7/3.119 | 9.36 | 148 | 16.97 | 0.6256 | 2000 |
2/0 | 67.42 | 7/3.503 | 10.51 | 186 | 20.52 | 0.4959 | 3500 |
3/0 | 85.03 | 7/3.932 | 11.8 | 234 | 25.86 | 0.3936 | 3000 |
4/0 | 107.23 | 7/4.417 | 13.26 | 296 | 32.63 | 0.3119 | 2000 |
250 | 126.66 | 19/2,913 | 14.57 | 349 | 38.93 | 0.2642 | 2000 |
300 | 152.1 | 19/3.193 | 15.97 | 419 | 46.77 | 0.2199 | 3000 |
350 | 177.35 | 19/3.447 | 17.24 | 489 | 52.25 | 0.1887 | 3000 |
400 | 202.71 | 19/3.686 | 18.43 | 559 | 59.74 | 0.165 | 2500 |
450 | 228 | 19/3.909 | 19.55 | 629 | 67.19 | 0.1467 | 2000 |
500 | 253.35 | 19/4.120 | 20.6 | 698 | 74.64 | 0.1321 | 2000 |
550 | 278.6 | 37/3.096 | 21.67 | 768 | 83.8 | 0.1202 | 2000 |
600 | 303.8 | 37/3.233 | 22.63 | 838 | 91.38 | 0.1102 | 2000 |
650 | 329.25 | 37/3.366 | 23.56 | 908 | 97.94 | 0.1016 | 2000 |
700 | 354.55 | 37/3.493 | 24.45 | 978 | 102.2 | 0.0944 | 3500 |
750 | 380.2 | 37/3.617 | 25.32 | 1 049 | 109.6 | 0.088 | 3000 |
800 | 405.15 | 37/3.734 | 26.14 | 1117 | 116.8 | 0.0826 | 3000 |
900 | 456.16 | 37/3.962 | 27.73 | 1258 | 131.5 | 0.0733 | 3000 |
1000 | 506.71 | 37/4.176 | 29.23 | 1399 | 146.1 | 0.066 | 2500 |
AAAC
Продукт: дирижеры сплав -аллалуминия
Стандарты: BS EN 50182

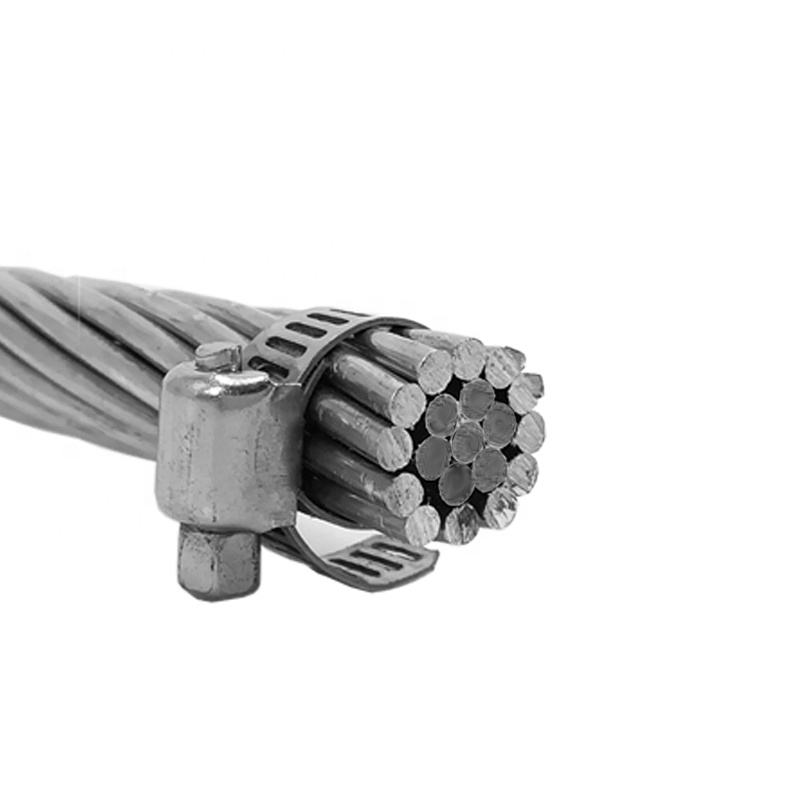

Типичный рисунок:
Код | Область | Затягивание и провод Диапазон | Примерно Oyerall Diameter | Масса | Номинальный Разрыв Нагрузка | Номинальный DC Сопротивление в 20 ℃ | Стандартный Длина | |
Номинальный | Действительный | |||||||
мм⊃2; | мм⊃2; | мм | мм | кг/км | КН | Ом/км | М ± 5 | |
10 | 11.9 | 7/1.47 | 4.41 | 32 | 3.33 | 2.277 | 2500 | |
КОРОБКА | 15 | 18.8 | 7/1,85 | 5.55 | 51 | 5.27 | 1.749 | 2000 |
Акация | 20 | 23.9 | 7/2.08 | 6.24 | 65 | 6.7 | 1.384 | 2500 |
МИНДАЛЬ | 25 | 30.1 | 7/2.34 | 7.02 | 82 | 8.44 | 1.094 | 2000 |
Кедр | 30 | 35.5 | 7/2,54 | 7.62 | 97 | 9.95 | 0.9281 | 2000 |
35 | 42.2 | 7/2,77 | 8.31 | 115 | 11.83 | 0.78 | 2000 | |
Пихта | 40 | 47.8 | 7/2,95 | 8.85 | 131 | 13.4 | 0.688 | 2500 |
Хейзел | 50 | 59.9 | 7/3.30 | 9.9 | 164 | 16.8 | 0.5498 | 2000 |
PINE | 60 | 71.7 | 7/3.61 | 10.83 | 196 | 20.1 | 0.4595 | 3000 |
70 | 84.1 | 7/3.91 | 11.73 | 230 | 23.57 | 0.3917 | 3000 | |
Ива | 75 | 89.8 | 7/4.04 | 12.12 | 246 | 25.17 | 0.3669 | 2500 |
80 | 96.5 | 7/4.19 | 12.57 | 264 | 27.04 | 0.341 | 2500 | |
90 | 108.8 | 7/4.45 | 13.35 | 298 | 30.5 | 0.3026 | 2000 | |
ДУБ | 100 | 118.9 | 7/4.65 | 13.95 | 325 | 33.3 | 0.2769 | 2000 |
100 | 118.7 | 19/2,82 | 14.1 | 326 | 33.3 | 0.2786 | 2000 | |
Шелковица | 125 | 151.1 | 19/3.18 | 15.9 | 415 | 42.3 | 0.219 | 3000 |
ПЕПЕЛ | 150 | 180.7 | 19/3.48 | 17.4 | 497 | 50.6 | 0.183 | 3000 |
Вере | 175 | 211 | 19/3,76 | 18.8 | 580 | 59.1 | 0.1568 | 2500 |
ТОПОЛЬ | 200 | 239 | 37/2,87 | 20.09 | 660 | 67 | 0.1387 | 2500 |
225 | 270.3 | 37/3.05 | 21.35 | 744 | 75.7 | 0.1224 | 2000 | |
Сикамор | 250 | 303 | 37/3,23 | 22.61 | 835 | 84.9 | 0.1094 | 2000 |
Упас | 300 | 362.1 | 37/3,53 | 24.71 | 998 | 101.5 | 0.09155 | 2000 |
350 | 421.8 | 37/3.81 | 26.67 | 1163 | 118.2 | 0.0786 | 3000 | |
ТИС | 400 | 479.9 | 37/4.06 | 28.42 | 1323 | 134.5 | 0.06908 | 2500 |
