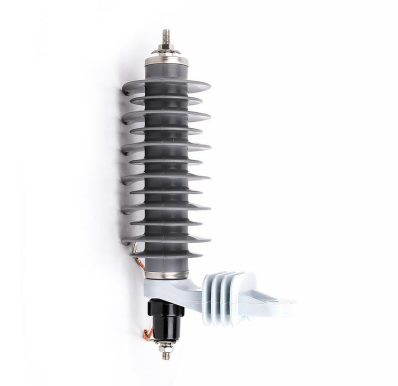

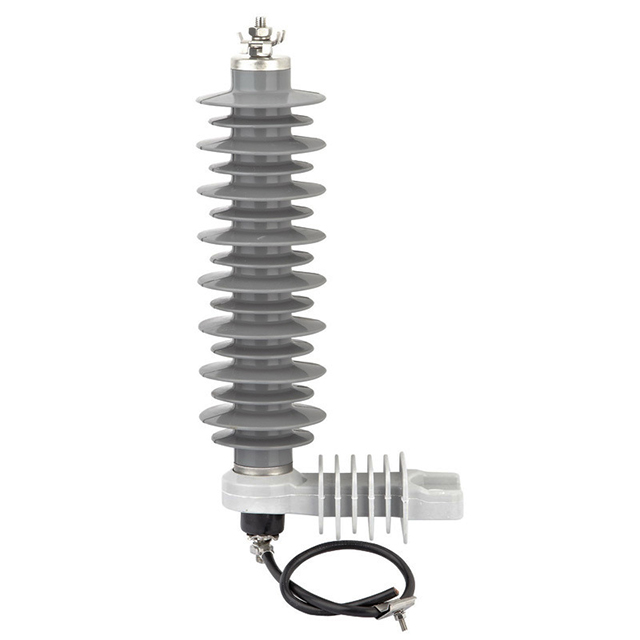

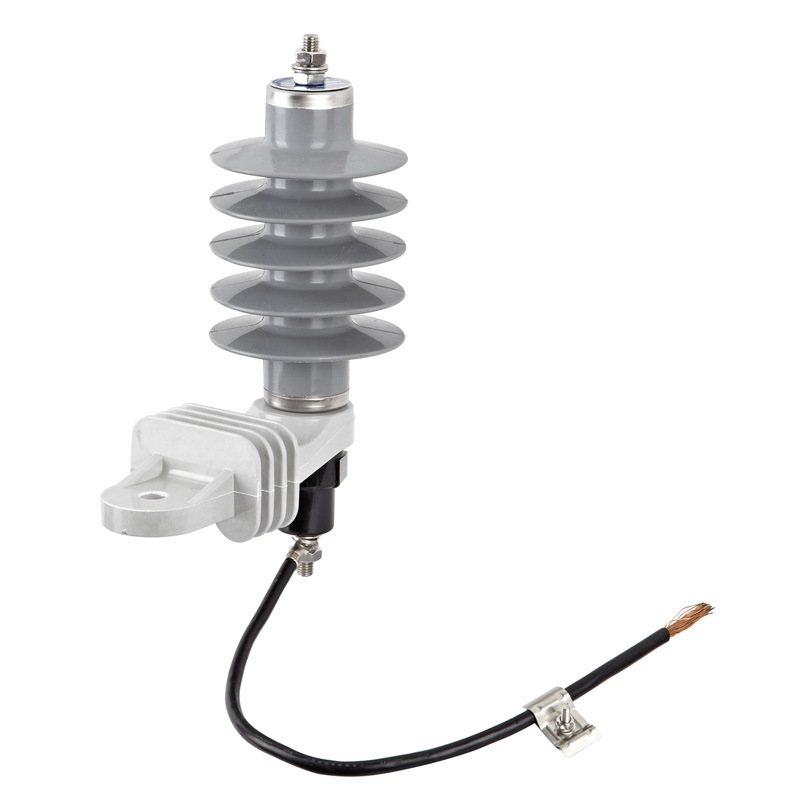

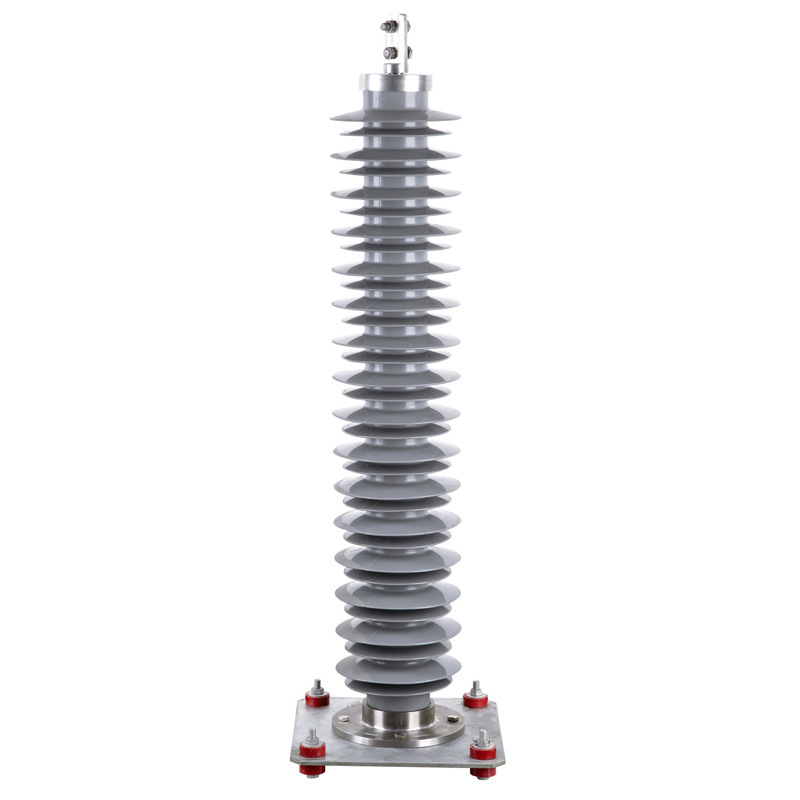

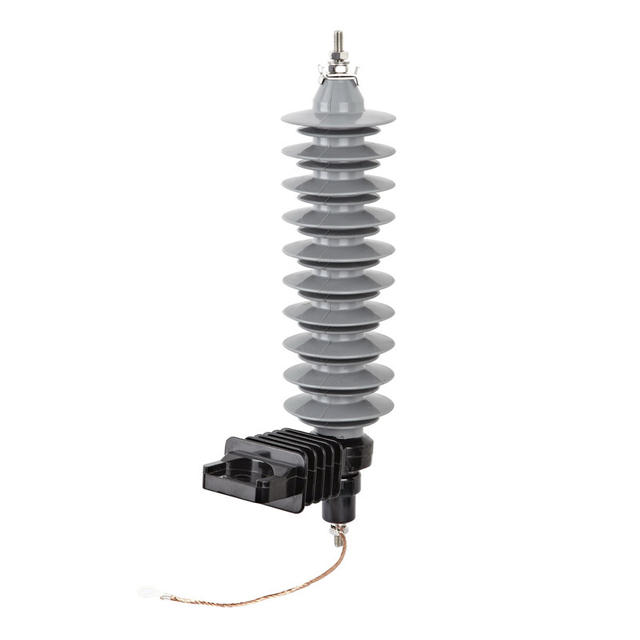

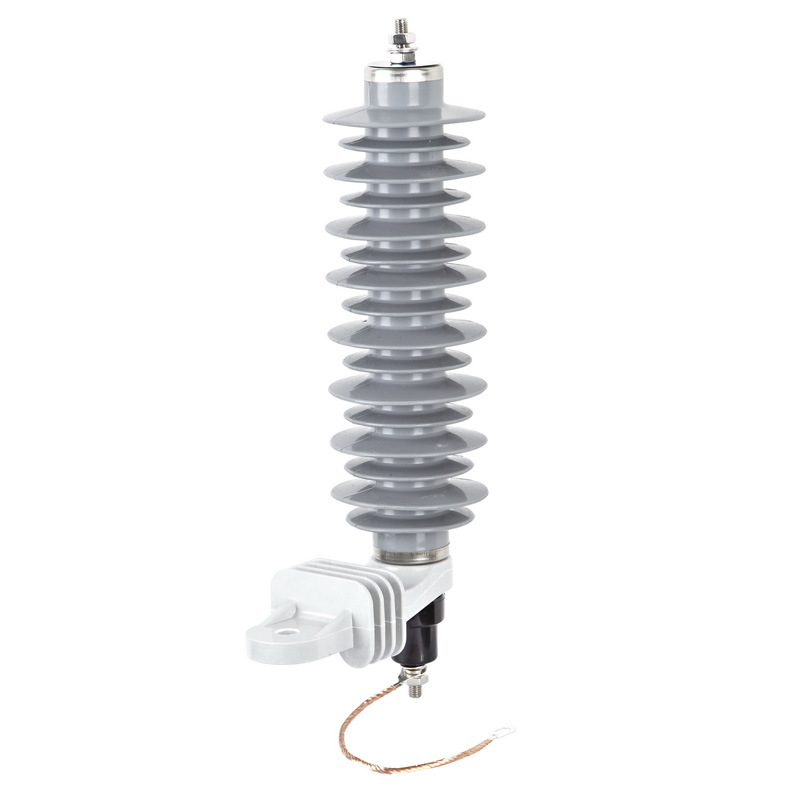

Сертифицированный 36 -километровый полимерный аресс

5 0 Отзывы

36 кВ-полимерный арест-арест-это расширенное решение для защиты от перевышения, разработанное для средних распределительных сетей среднего напряжения (до 36 кВ). Этот арест, расположенный с силиконовым резиновым композитным корпусом и ядрами оксида цинка (ZNO), обеспечивает эффективность устойчивости к мороженым удару на 99,5%, 50-летнюю коррозионную стойкость в прибрежной/солевой среде и без технического обслуживания при экстремальных температурах (от -40 ° C до +85 ° C). Сертифицировано для стандартов IEC 60099-4 и ANSI/IEEE C62.11, это обеспечивает устойчивость сетки с ≤25NS времени отклика и остаточными напряжениями ≤90 кВ при разряде 10 кАа.

Количество:
штат:





Запрос цены Добавить в корзину

Технический и коммерческий профиль

1. Спецификации дизайна и материальная наука

Стандарт	значения	параметра
Оцененное напряжение	36 кВ	IEC 60099-4
Непрерывное рабочее напряжение	27,5 кВ	ANSI C62.11
Номинальный ток разгрузки	10 ка (8/20 мкс)	IEC 60539
Остаточное напряжение крутого тока	≤97,5 кВ (1/10 мкс)	ГБ/т 11032
Высокий импульсный импульс противостоял	100 тыс. Лет (4/10 мкс)	IEC 60099-4
Жилищный материал	Силиконовая резина (CTI ≥600)	ASTM D3638

Структурные инновации:

Проект, защищенный от взрыва: корпус полимера открывается без фрагментации во время разломов, что устраняет побочный ущерб
Интегрированное разъединение: автоматически отключается от земли после сбоя, запуска визуальных/удаленных сигналов тревоги (красный индикатор)
Устойчивость к загрязнению: 1 082 мм расстояние ползутки выдерживает тяжелое загрязнение уровня IV (например, прибрежная пыль/соль)

2. Конкурентные преимущества против альтернатив

Атрибут	36 кВ полимерный арест	фарфоровой арест	класс II SPD
Масса	2,8 кг (на 70% легче)	9,5 кг	0,5 кг
Режим сбоя	Нефрагмент	Разбивает взрывные	N/a
Продолжительность жизни	50 лет	30 лет	15 лет
Установка	Полюс с нержавеющими гусеницами	Требуется башня	Din Rail Snap-In
Окружающая среда	Прибрежная/пустыня готова	Ограничено зонами с низким загрязнением	Только в помещении

3. Сценарии целевого приложения

Техническая подгонка	для использования	сектора
Прибрежные сетки	Распределение соли-воздуха	Силиконовый корпус противостоит гидролизу (IEC 60068-2-52)
Возобновляемая интеграция	Солнечная ферма шаг на преобразовании	Импульс высокого тока на 100 кА выдерживается
Горные сети	Высокие линии (≤1000 м)	-40 ° C Стабильность холодного запуска
Городские подстанции	Компактный распределитель	Компактная высота 300 мм + Ø150 мм

4. Соответствие и обеспечение качества

Глобальные сертификаты: IEC 60099-4, ANSI/IEEE C62.11, GB/T 11032, Type Type Type
Протокол тестирования:

5000-часовая устойчивость к солевым распылителям (ISO 9227)
Импульсный ток 100 кА (4/10 мкс)
Частичный разряд ≤10 ПК (IEC 60270)

Прослеживаемость: пакетное кодирование ZnO для отслеживания истории всплесков.

36 кВ высокого напряжения арест для линии распределения

Арестователи оксида цинка являются значительным прогрессом в технологии защиты от перевышения. Их превосходная производительность, легкая конструкция и без обслуживания делают их предпочтительным выбором для современных электрических систем, включая линии распределения 36 кВ. Эффективно зажимая перенапряжения и рассеивая энергию всплеска, они обеспечивают надежность и долговечность электрической инфраструктуры.

Общий

1. Рейтинги: 0,22 ~ 500 кВ (фарфор), 0,22 ~ 220 кВ (композит)

Стандарты

Арестователи оксида цинка должны соответствовать международным стандартам для обеспечения безопасной и надежной работы. Ключевые стандарты включают:

IEC 60099-4 : Международный стандарт для арестователей окиси металла без пробелов.
IEEE C62.11 : Стандарт IEEE для арестователей всплесков оксида металла для схем питания переменного тока.
ANSI/NEMA LA 1 : Американский национальный стандарт для арестователей.

Рабочее состояние

Системное напряжение : арест предназначен для системы распределения 36 кВ . Он должен работать непрерывно при нормальном рабочем напряжении системы.

Оцененное напряжение : номинальное напряжение ареста должно соответствовать или превышать максимальное непрерывное рабочее напряжение системы (MCOV).
Временные перенапряжения : арест должен противостоять временным перенапряжениям (например, во время разломов или переключения) без повреждения.

Ток утечки :

В нормальных условиях эксплуатации арест позволяет только очень маленький ток утечки (микроампы или миллиампер) из -за высокой сопротивления материала оксида цинка.

Обработка тока всплеска :

Аресс должен быть способен разряжать высокие токи (например, из -за ударов молнии или переключения) без ухудшения.
Типичные рейтинги тока всплеска варьируются от 5 кА до 20 кА или выше, в зависимости от применения.

Поглощение энергии :

Арест должен поглощать и рассеять энергию из перевальнических событий без сбоя. Это измеряется в килоджоуле (KJ).

Диапазон температуры :

Окинок оксида цинка обычно работают в широком диапазоне температур, от -40 ° C до +60 ° C или выше, в зависимости от конструктивного и корпуса.
Экстремальные температуры могут повлиять на производительность и продолжительность жизни ареста.

Загрязнение и загрязнение :

Арест должен выдерживать уровни загрязнения в среде установки (например, промышленные районы, прибрежные районы с солевым спреем).
Полимерные арестователи особенно устойчивы к загрязнению и загрязнению.

Влажность и влага :

Аресс должен быть запечатан, чтобы предотвратить вход влаги, что может ухудшить его производительность.

Ультрафиолетовое излучение :

Для наружных установок арест должен быть устойчив к ультрафиолетовому излучению, что может со временем ухудшать корпус полимеров.

Высота :

Арест должен эффективно работать на высоте установки. Высокие установки могут потребовать снижения из-за снижения плотности воздуха.

Ключевые соображения для выбора

Оцененное напряжение : должно соответствовать напряжению системы (например, 36 кВ для вашего приложения).
Энергетическая способность поглощения : убедитесь, что арест может обрабатывать ожидаемую энергию всплеска.
Условия окружающей среды : выберите арестователей с полимером для загрязненных или прибрежных районов.
Соответствие стандартам : убедитесь, что арест соответствует соответствующим стандартам (например, IEC 60099-4, IEEE C62.11).

Сравнение с традиционными арестователями всплесков

Особенность	оксида	цинка
Искра разрыв	Нет искры	Требуется искровый разрыв для работы
Время ответа	Очень быстро (наносекунд)	Медленнее из -за ионизации искры
Ток утечки	Очень низкий (микроампы или миллиамперс)	Более высокий ток утечки
Поглощение энергии	Высокая энергия поглощение	Ограниченная способность поглощения энергии
Масса	Легкий (корпус полимера)	Тяжелее (фарфоровое жилье)
Сопротивление загрязнения	Отлично (полимерное жилье сопротивляется загрязнению)	Менее устойчивый к загрязнению
Обслуживание	Без технического обслуживания	Требует периодического обслуживания

Упаковка и доставка

Используйте деревянные коробки и пластиковую упаковку, чтобы защитить продукты от физических повреждений, влаги и загрязнителей окружающей среды.

Доставлено по всему миру через море, воздух или грузовые перевозки. Пользовательские решения для доставки доступны в зависимости от требований клиентов.

电缆附件包装图片 Png

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
YH-5W-6	6	5.1	18		320	150	65
YH-5W-9	9	7.65	27		430	150	65
YH-5W-12	12	10.2	36		430	150	65
YH-5W-15	15	12.75	45		530	150	65
YH-5W-18	18	15.3	54		530	150	65
YH-5W-21	21	16.8	63		640	150	65
YH-5W-24	24	19.2	72		640	150	65
YH-5W-27	27	21.6	81		740	150	65
YH-5W-30	30	24	90		890	150	65
YH-5W-33	33	26.4	99		890	150	65
YH-5W-36	36	28.8	108		1115	150	65

2. Оксид металлического оксидного корпуса (без разрывов) тип

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
YH-10W-6	6	5.1	18	1	320	250	100
YH-10W-9	9	7.65	27	1	430	250	100
YH-10W-12	12	10.2	36	1	430	250	100
YH-10W-15	15	12.75	45	1	530	250	100
YH-10W-18	18	15.3	54	1	530	250	100
YH-10W-21	21	16.8	63	1	640	250	100
YH-10W-24	24	19.2	72	1	740	250	100
YH-10W-27	27	21.6	81	1	740	250	100
YH-10W-30	30	24	90	1	890	250	100
YH-10W-33	33	26.4	99	1	890	250	100
YH-10W-36	36	28.8	108	1	1115	250	100
YH-10W-42	42	33.6	126	2	1260	400	100
YH-10W-48	48	39	139	2	1260	400	100
YH-10W-54	54	42	160	2	1260	400	100
YH-10W-60	60	48	178	2	1465	400	100
YH-10W-66	66	52.8	196	2	1465	400	100
YH-10W-72	72	57	214	2	2255	400	100
YH-10W-84	84	67.2	244	2	2255	400	100
YH-10W-90	90	72.5	249	2	2255	400	100
YH-10W-96	96	75	265	3	3555	800	100
YH-10W-108	108	84	281	3	3555	800	100
YH-10W-120	120	96	300	3	4153	800	100
YH-10W-150	150	120	416	3	5040	800	100
YH-10W-200	200	156	520	3	7110	800	100

3. Оксидный корпус оксида металлов (без разрывов)

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
YH-20W-108	108	84	281	3	3555	800	100
YH-20W-120	120	96	300	3	4153	800	100
YH-20W-150	150	120	416	3	5040	800	100
YH-20W-200	200	156	520	3	7110	800	100

4. Фарфоровое корпус оксида металла (без разрыв) тип

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
Y5W-6	6	5.1	18		280	150	65
Y5W-9	9	7.65	27		320	150	65
Y5W-12	12	10.2	36		320	150	65
Y5W-15	15	12.75	45		450	150	65
Y5W-18	18	15.3	54		450	150	65
Y5W-21	21	16.8	63		450	150	65
Y5W-24	24	19.2	72		510	150	65
Y5W-27	27	21.6	81		510	150	65
Y5W-30	30	24	90		890	150	65
Y5W-33	33	26.4	99		890	150	65
Y5W-36	36	28.8	108		890	150	65

5. Оксидный корпус оксида металлов (без разрыв) тип

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
Y10W-6	6	5.1	18	1	280	250	100
Y10W-9	9	7.65	27	1	320	250	100
Y10W-12	12	10.2	36	1	320	250	100
Y10W-15	15	12.75	45	1	450	250	100
Y10W-18	18	15.3	54	1	450	250	100
Y10W-21	21	16.8	63	1	450	250	100
Y10W-24	24	19.2	72	1	510	250	100
Y10W-27	27	21.6	81	1	510	250	100
Y10W-30	30	24	90	1	890	250	100
Y10W-33	33	26.4	99	1	890	250	100
Y10W-36	36	28.8	108	1	890	250	100
Y10W-42	42	33.6	126	2	1256	400	100
Y10W-48	48	39	139	2	1256	400	100
Y10W-54	54	42	160	2	1256	400	100
Y10W-60	60	48	178	2	1440	400	100
Y10W-66	66	52.8	196	2	1440	400	100
Y10W-72	72	57	214	2	1440	400	100
Y10W-84	84	67.2	244	2	2200	400	100
Y10W-90	90	72.5	249	2	2200	400	100
Y10W-96	96	75	265	3	3350	800	100
Y10W-108	108	84	281	3	3350	800	100
Y10W-120	120	96	300	3	3948	800	100
Y10W-150	150	120	416	3	4400	800	100
Y10W-200	200	156	520	3	6700	800	100

6. Оксидный корпус оксида металлов (без разрыв) тип

Модель	Оцененное напряжение (kvr.ms)	Непрерывное рабочее напряжение (kvr.ms)	Остаточное напряжение импульсивного импульса под номинальным током разряда (<= KVP)	Класс разряда линии	Расстояние ползук (мм)	Импульсный ток квадратного волны 2 мс (а)	Импульс тока 4/10 мкм выдерживался (KAP)
Y20W-108	108	84	281	3	3555	800	100
Y20W-120	120	96	300	3	4106	800	100
Y20W-150	150	120	416	3	4400	800	100
Y20W-200	200	156	520	3	6700	800	100
Y20W-444	444	324	1106	4	17052	2000	100
