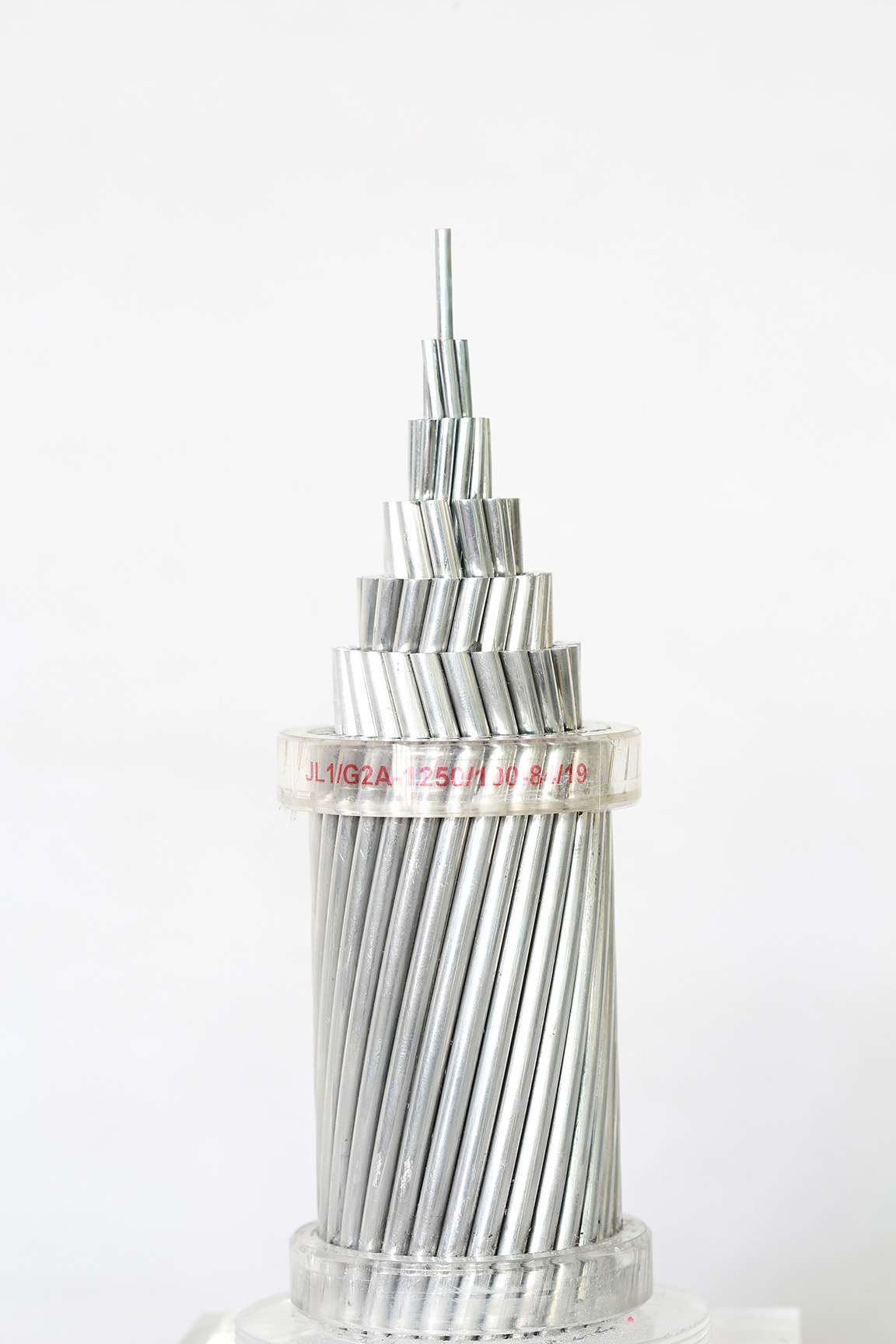

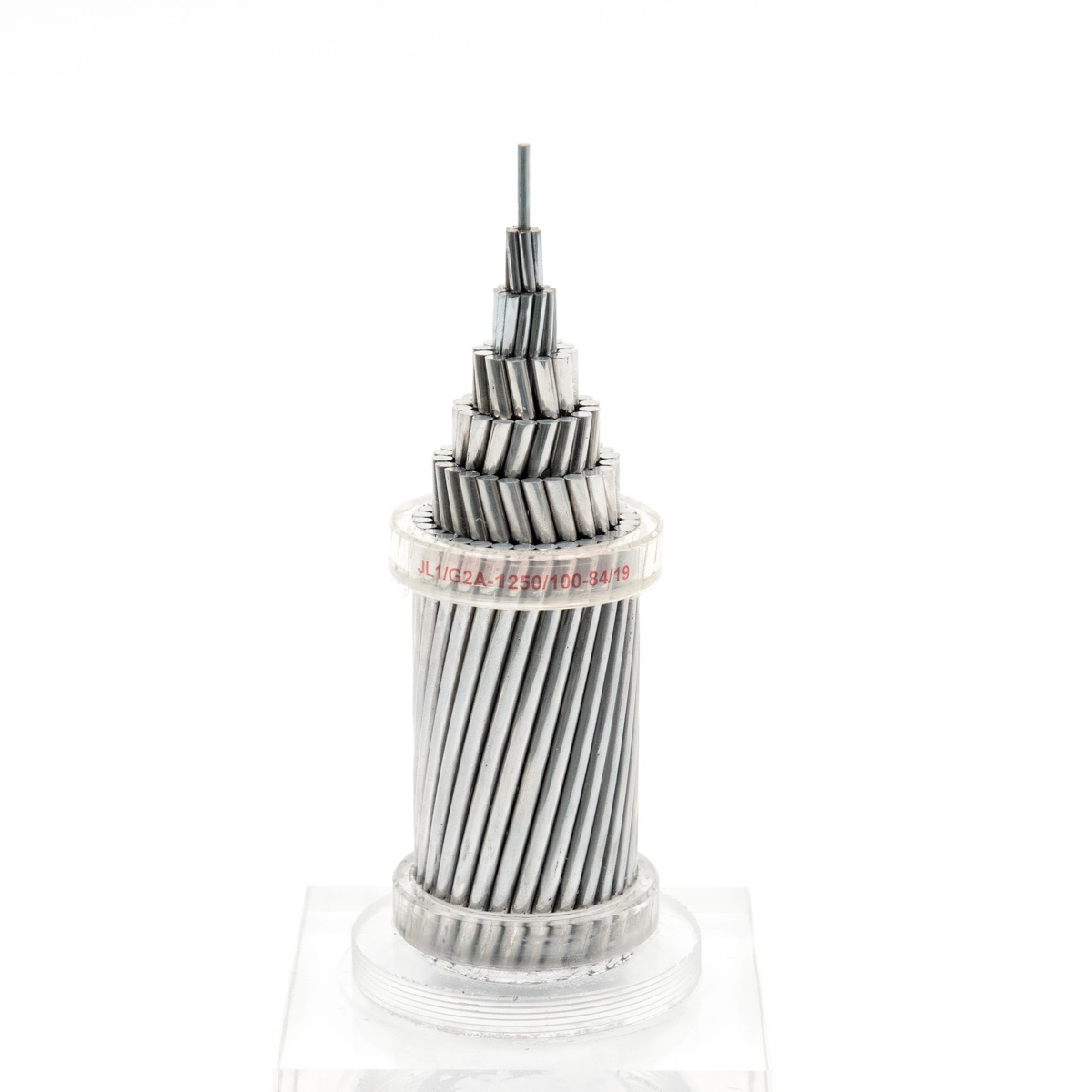

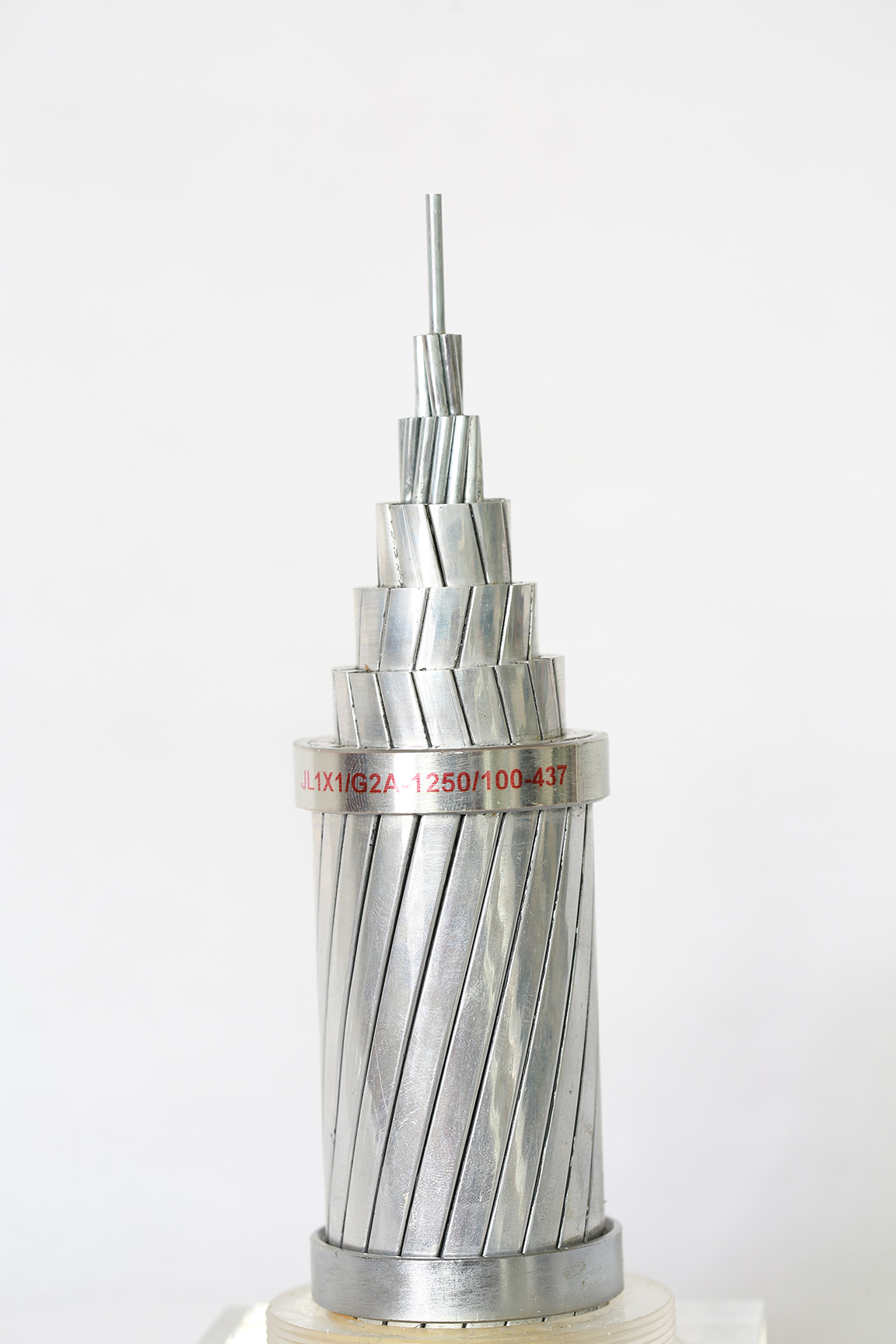

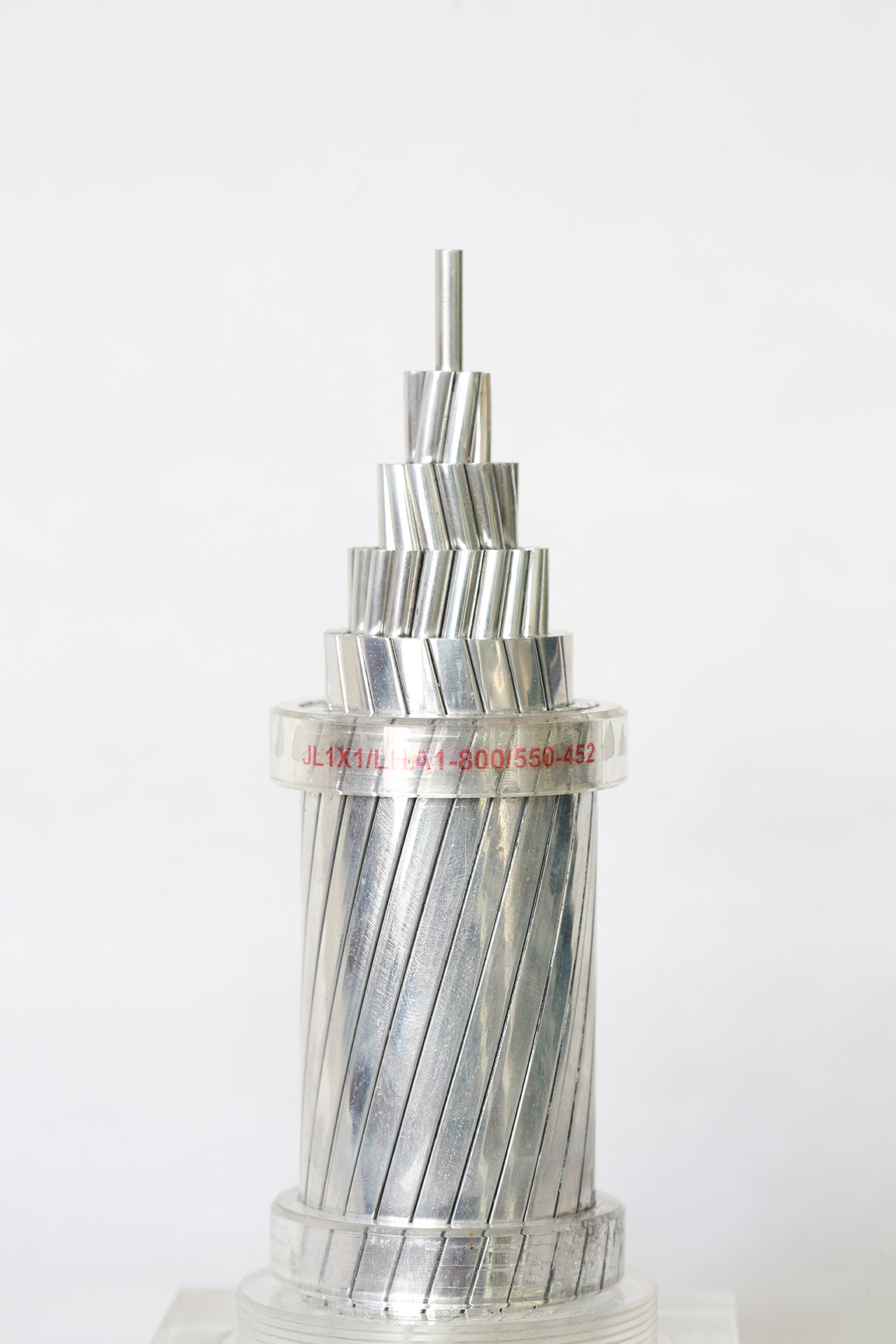

Проводники AAC с высокой проводимостью для передачи электроэнергии

5 0 Отзывы

Все алюминиевые проводники (AAC) представляют собой кабели трансмиссии с высокой точностью, разработанные для эффективного распределения мощности. Составленный из ≥99,7% электролитически рафинированного алюминия с концентрическим растяжением (7/19/37+ слоев), AAC превосходит высокую проводимость (62,5% IAC), легкий дизайн (на 50% легче, чем медь) и превосходной коррозионной устойчивость. Идеально подходит для городских сетей и прибрежной среды с короткими и средними пролетами, AAC обеспечивает оптимальный баланс за затрат в электрической инфраструктуре

Количество:
штат:





Запрос цены Добавить в корзину

Обзор продукта

East Energy Electrical Engineering — ведущий производитель, специализирующийся на цельноалюминиевых проводниках премиум-класса (AAC) и полном ассортименте проводников для передачи энергии, включая проводники AAAC, , проводники ACSR, , проводники ACSR/AW и многое другое. Наши проводники AAC изготовлены из электролитически очищенного алюминия высокой чистоты (≥99,7%) и используют передовую технологию концентрической скрутки, соответствующую международным стандартам, таким как BS 215, часть 1..

Охватывая диапазон размеров проводников от 6 мм² до 1000 мм² (обычно 50–400 мм²), наши проводники AAC обеспечивают исключительные характеристики: сопротивление постоянному току ~28,3 нОм·м при 20°C, предел прочности на разрыв 50–165 МПа и постоянная рабочая температура до 80°C. Например, проводник AAC сечением 400 мм² может достигать силы тока ~600 А при температуре 75°C, что делает его надежным выбором для различных проектов распределения электроэнергии. Мы также предлагаем индивидуальные конфигурации скрутки и стандартную длину от 2000 м до 3500 м (±5%), полностью удовлетворяя индивидуальные потребности клиентов по всему миру.

Параметр	Подробности
Размеры дирижера	6 мм² до 1000 мм² (общее: 50–400 мм²)
Сопротивление постоянного тока	~ 28,3 НОм · м при 20 ° C
Предел прочности	50–165 МПа (варьируется путем настройки конфигурации)
Рабочая температура	До 80 ° C (непрерывное)
Текущая емкость	Варьируется в зависимости от сечения (например, 400 мм² AAC: ~ 600 A при 75 ° C)
Тепловое расширение	23 × 10⁻⁶/° C.
Стандартная длина	2000–3500 м ± 5% (V

Преимущества продукта

Превосходные электрические характеристики

Наши с проводимостью 62,5% IACS проводники AAC обеспечивают эффективную передачу энергии с минимальными потерями энергии, что намного превосходит многие традиционные проводники, представленные на рынке. Точный процесс концентрической скрутки гарантирует равномерное распределение тока, эффективно уменьшая скин-эффект и повышая эффективность передачи.

Легкий и устойчивый к коррозии

Проводники AAC весят на 50 % легче, чем медные, и значительно снижают нагрузку на опоры электропередач и упрощают монтаж, сокращая как транспортные, так и строительные затраты. Кроме того, алюминиевый материал высокой чистоты придает проводникам превосходную коррозионную стойкость, что делает их идеальными для суровых условий, таких как прибрежные районы с высокой влажностью и городские сети со сложными химическими условиями.

Экономичный и долговечный

По сравнению с другими металлическими проводниками наши проводники AAC обеспечивают оптимальный баланс между производительностью и стоимостью. Стабильные механические свойства обеспечивают длительный срок службы, сокращая частоту технического обслуживания и замены. При этом продукт соответствует международным стандартам качества, обеспечивая безопасную и стабильную работу на протяжении десятилетий.

Гибкость настраиваемого дизайна

Мы поддерживаем гибкую настройку размера проводника, структуры скрутки, длины и других параметров в соответствии с требованиями заказчика. Будь то стандартные продукты или специальные спецификации для конкретных проектов, наша профессиональная команда исследований и разработок может предоставить индивидуальные решения для удовлетворения уникальных потребностей различных сценариев.

Использование

Городские электрические сети

В густонаселенных городских районах легкая и компактная конструкция проводников AAC подходит для воздушных линий электропередачи с короткими и средними пролетами. Его можно легко интегрировать в существующую городскую энергосистему, эффективно решая проблему ограниченного пространства для установки и улучшая мощность электроснабжения центральной части города.

Проекты прибрежного распределения электроэнергии

Прибрежные районы часто подвергаются воздействию солевых брызг и влажности, что предъявляет высокие требования к коррозионной стойкости проводников. Наши проводники AAC могут противостоять эрозии в суровых условиях окружающей среды, обеспечивая стабильную передачу электроэнергии для прибрежных промышленных парков, жилых районов и портовых сооружений.

Реконструкция сельских и пригородных электросетей

Для сельских и пригородных электросетей с относительно рассредоточенной нагрузкой проводники AAC экономичны и просты в установке. Их можно быстро развернуть для повышения надежности электроснабжения отдаленных районов, способствуя строительству сельской электрификации.

Промышленные и коммерческие системы электроснабжения

Крупные заводы, торговые центры, офисные здания и другие крупные промышленные и коммерческие объекты предъявляют высокие требования к стабильности электроснабжения. Наши проводники AAC могут удовлетворить потребности в передаче сильного тока, обеспечивая непрерывную работу оборудования и снижая риск перебоев в подаче электроэнергии.

Почему выбирают нас

Передовые производственные технологии

У нас есть полный набор автоматизированных производственных линий и строгая система контроля качества. От выбора слитков алюминия высокой чистоты до окончательного тестирования проводников — каждый процесс соответствует международным стандартам. Прецизионное скруточное оборудование обеспечивает однородность структуры проводника, а профессиональная группа испытаний проводит многочисленные испытания на проводимость, прочность на разрыв и коррозионную стойкость, чтобы гарантировать соответствие каждой партии продукции самым высоким стандартам качества.

Сильная настройка и возможности OEM

Благодаря профессиональной команде исследований и разработок и гибким производственным линиям мы можем предоставлять услуги OEM для клиентов по всему миру, включая настройку характеристик продукции, печать логотипов и предоставление персонализированных упаковочных решений. Если вам нужны стандартные проводники AAC или специальные проводники, такие как проводники AAAC и проводники ACSR, адаптированные для конкретных проектов, мы можем быстро отреагировать на ваши потребности и своевременно доставить высококачественную продукцию.

Богатый отраслевой опыт и глобальная сертификация

Как профессиональный производитель проводников для передачи электроэнергии, мы имеем богатый опыт обслуживания глобальных энергетических проектов. Наша продукция прошла ряд международных сертификатов, соответствует таким стандартам, как DIN 48201, NFC 34-125 и ASTM B 399, и экспортируется во многие страны и регионы по всему миру, завоевывая высокое признание клиентов.

Комплексное послепродажное обслуживание

Мы предоставляем полный спектр послепродажного обслуживания, включая технические консультации, руководство по установке и техническое обслуживание продукции. Наша профессиональная техническая команда работает круглосуточно и без выходных, чтобы решить любые проблемы, с которыми сталкиваются клиенты в процессе использования продукта. Кроме того, мы создали надежную логистическую сеть, обеспечивающую быструю и безопасную доставку продукции клиентам.

Часто задаваемые вопросы

Каким стандартам ваши соответствуют проводники AAC ?

Наши проводники AAC в основном соответствуют стандарту BS 215 Часть 1 . В то же время мы также можем производить продукцию, соответствующую другим международным стандартам, таким как DIN 48201, NFC 34-125 и ASTM B 399, в соответствии с потребностями клиентов.

Можете ли вы предоставить индивидуальную длину и конфигурацию скрутки для проводников AAC??

Да, мы поддерживаем гибкую настройку. Стандартная длина наших проводников AAC составляет 2000–3500 м (±5%), также мы можем изготовить более короткие или длинные провода в соответствии с требованиями заказчика. Что касается конфигурации скрутки, мы можем регулировать количество жил и диаметр проволоки в соответствии с различными требованиями к электрическим и механическим характеристикам.

Каковы сроки поставки оптовых заказов проводников AAC??

Срок доставки зависит от количества заказа и технических характеристик товара. Срок поставки стандартной продукции при оптовых заказах обычно составляет 2–4 недели. Для индивидуальных продуктов мы подтвердим конкретное время доставки с клиентами в соответствии с ходом исследований и производства.

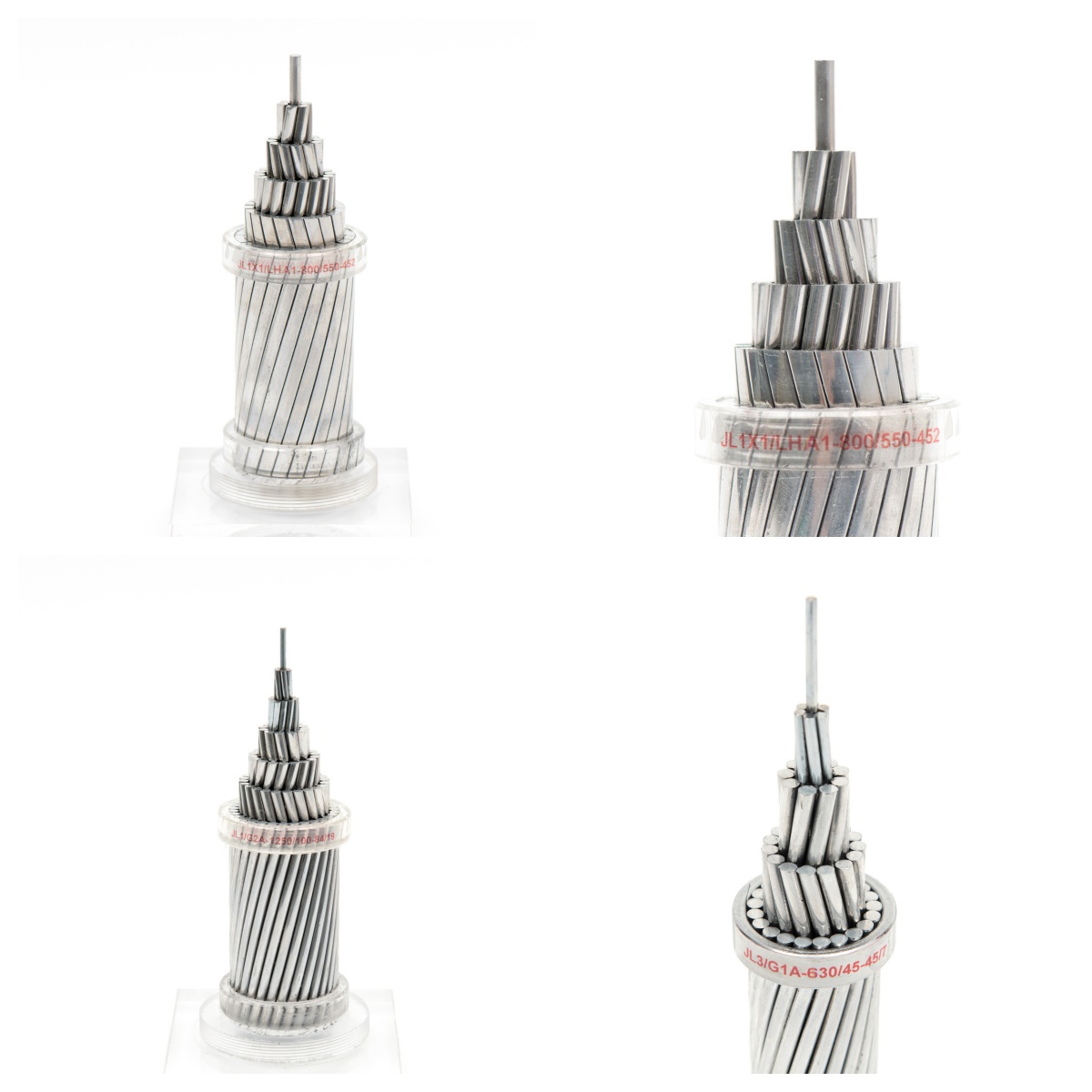

AAC01

Код	Область		Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	Номинальный	Действительный	Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	AWG или MCM	мм²	№/мм	мм	кг/км	КН	Ом/км	М ± 5
Пичбейл	6	13.29	7/1,554	4.67	37	2.49	2.1692	3500
Роза	4	21.16	7/1.961	5.89	58	3.96	1.3624	3000
Радужная оболочка	2	33.61	7/2.474	7.42	93	5.97	0.8577	2500
Панси	1	42.39	7/2,776	8.33	117	7.32	0.6801	2500
Мак	1/10	53.48	7/3.119	9.36	147	8.73	0.539	2000
Астер	2/0	67.42	7/3.503	10.51	186	11	0.4276	3500
Флокс	3/0	85.03	7/3.932	11.8	234	13.47	0.339	3000
Окслип	4/0	107.23	7/4.417	13.26	296	16.98	0.2686	2000
Валериан	250	126.71	19/2,913	14.57	349	20.62	0.2275	2000
Sneezewort	250	126.71	7/4.80	14.4	349	20.07	0.2275	2000
Лорел	266.8	135.16	19/3.01	15.05	373	22	0.2133	2000
Дейзи	266.8	135.16	7/4.96	14.9	373	21.41	0.2133	2000
Пион	300	152	19/3.193	15.97	419	24.03	0.1896	3000
ТЮЛЬПАН	336.4	170.45	19/3.381	16.91	470	26.95	0.1691	3000
Нарцискую	350	177.35	19/3.447	17.24	489	28.04	0.1625	3000
Канна	397.5	201.42	19/3.673	18.36	555	31.84	0.1431	2500
Goldentuft	450	228	19/3.909	19.55	629	34.99	0.1264	2000
Syringa	477	241.68	37/2,862	20.19	666	38.49	0.1193	2500
КОСМОС	477	241.68	19/4.023	20.12	666	37.08	0.1193	2000
ГИАЦИНТ	500	253.35	3712.951	20.65	698	40.35	0.1138	2500
Зинния	500	253.35	19/4.12	20.6	698	38.88	0.1138	2000

Код	Область		Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	Номинальный	Действительный	Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	AWG или MCM	мм²	№/мм	мм	кг/км	КН	Ом/км	М ± 5
Дахуа	556.5	282	19/4.346	21.73	777	43.27	0.1022	2000
Омела	556.5	282	37/3.114	21.79	777	43.62	0.1022	2000
Сладкий	600	304	37/3.233	22.63	838	47.03	0.0948	2000
Орхидея	636	322.25	37/3,33	23.31	688	49.85	0.0894	2000
Heuchera	650	329.35	37/3.366	23.56	908	50.95	0.0875	2000
ФЛАГ	700	354.71	61/2,72	24.48	978	51.46	0.0813	2000
Вербена	700	354.71	37/3.493	24.45	978	54.87	0.0813	2000
Настуртик	715.5	362.58	61/2,75	24.76	1000	58.74	0.0795	2000
ФИОЛЕТОВЫЙ	715.5	362.58	37/3,533	24.74	1000	56.09	0.0795	3000
Кэтхтейн	750	380	61/2,817	25.35	1 048	59.85	0.0759	2000
Петуния	750	380	37/3.617	25.32	1 048	58.75	0.0759	3000
LILAC	795	402.84	61/2,9	26.11	1111	63.45	0.0715	2000
ЗЕМЛЯНИЧНОЕ ДЕРЕВО	795	402.84	37/3.724	26.06	1111	62.32	0.0715	3000
Shapdragon	900	456.06	61/3.086	27.78	1257	69.78	0.0632	3000
Член	900	456.06	37/3.962	27.73	1257	68.48	0.0632	2500
Goldenrod	954	483.42	61/3.177	28.6	1333	78.96	0.0596	2000
Магнолия	954	483.42	37/4.079	28.55	1333	72.58	0.0596	2500
Камелия	1000	506.71	61/3.251	29.36	1397	77.53	0.0569	2000
Ястреб	1000	506.71	37/4.176	29.23	1397	76.08	0.0569	2500
ЖИВОКОСТЬ	1 033,5	523.68	61/3.307	29.76	1444	80.12	0.055	2500
КОЛОКОЛЬЧИК	1 033,5	523.68	37/4.244	29.72	1444	78.63	0.055	2500
Ногол	1113	563.93	61/3.432	30.89	1555	86.28	0.0511	2500
БОЯРЫШНИК	1192,5	604.26	61/3,551	31.05	1666	92.45	0.0477	2000
Нарцисс	1272	644.51	61/3,668	33.02	1777	98.61	0.0447	2000
Колумбин	1351,5	684.84	61/3,78	34.01	1888	104.78	0.0421	2000
Гвоздика	1431	725.1	61/3,89	35.03	1999	107.68	0.0398	2000
ГЛАДИОЛУС	1510,5	765.35	61/4.00	35.09	2110	113.65	0.0376	2000
Кореш	1590	805.68	61/4.099	36.51	2221	119.64	0.0358	2000
Джессамин	1750	886.71	61/4.302	38.73	2445	131.68	0.0325	1500

Аак

Продукт: аллалуминиевые проводники

Стандарты: BS 215, часть 1

Типичный рисунок:

Код	Область		Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	Номинальный	Действительный	Диаметром и диаметром проволоки	Примерно Общий диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	AWG или MCM	мм²	№/мм	мм	кг/км	КН	Ом/км	М ± 5
Промежуточный	22	23.33	7/2.06	6.2	64	3.99	1.227	2500
Афис	25	26.4	3/3,35	7.2	73	4.11	1.081	2000
Комар	25	26.8	7/2.21	6.6	73	4.59	1.066	2000
Долгоносик	30	31.6	3/3.66	7.9	86	4.86	0.9082	3000
Мос Кито	35	37	7/2,59	7.8	101	6.03	0.7762	2000
БОЖЬЯ КОРОВКА	40	42.8	7/2,79	8.4	117	6.87	0.6689	2000
МУРАВЕЙ	50	52.83	7/3.1	9.3	145	8.28	0.5419	2000
ЛЕТАТЬ	60	63.55	7/3,4	10.2	174	9.9	0.4505	2000
Синяя бутылка	70	73.7	7/3.66	11	202	11.34	0.3881	3000
Ух	75	78.5	7/3.78	11.4	215	11.94	0.3644	3000
Травяной бункер	80	84.1	7/3.91	11.7	230	12.78	0.3406	3000
Клег	90	95.6	7/4.17	12.5	262	14.53	14.53	2500
ОСА	100	106	7/4.39	13.2	290	16	0.2702	2000
Жук	100	106.6	19/2,67	13.4	293	17.42	0.2704	2000
Пчела	125	132	7/4.90	14.7	361	19.94	0.2169	2000
КРИКЕТ	150	157.9	7/5.36	16.1	432	23.85	0.1813	1500
Шершень	150	157.6	19/3,25	16.3	434	27.7	0.1825	3000
Петух плотвы	250	265.7	19/4.22	21.1	731	40.4	0.1083	2000
Беспилотник	350	373.3	37/3,58	25.1	1029	57.45	0.07741	3500
Столп для поступления	175	186	19/3,53	17.7	512	28.63	0.1547	2500
Чафер	200	213.2	19/3,78	18.9	587	32.4	0.1349	2500
Паук	225	236.9	19/3.99	20	652	36.01	0.1211	2000
Масло летит	300	322.7	19/4,65	23.3	688	48.7	0.08916	1500
Моты	350	373.2	1915	25	1 027	56.37	0.07711	1500
Саранча	400	428.5	1915.36	26.8	1179	64.73	0.0671	1500
Centi Pede	400	415.2	37/3,78	26.5	1145	63.1	0.06944	3000
МАЙСКИЙ ЖУК	450	486.9	37/4.09	28.6	1342	74.01	0.05931	2500
Скорпион	500	529.5	37/4.27	29.9	1460	79.98	0.05441	2500
Цикада	500	628.6	37/4,65	32.6	1733	94.95	0.04588	2000
Таран Тула	750	794.8	3715.23	36.6	2.191	120.1	0.03627	1500

AAAC

Продукт: дирижеры сплав -аллалуминия

Стандарты: DIN 48201

Типичный рисунок:

Область		Диаметром и диаметром проволоки	Примерно Общий Диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
Номинальный	Действительный	Диаметром и диаметром проволоки	Примерно Общий Диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
AWG или МакМ	мм=	№/мм	мм	кг/км	КН	Ом/км	М ± 5
16	15.89	7/1,7	5.1	44	4.41	2.091	3000
25	24.25	7/2.1	6.3	67	6.77	1.3703	3000
35	34.36	7/2,5	7.5	94	9.61	0.9669	3000
50	49.46	7/3,0	9	135	13.82	0.6714	3000
50	46.36	19/1,8	9	133	13.54	0.6905	3000
70	65.82	19/2.1	10.5	181	18.39	0.5073	2000
95	93.27	19/2,5	12.5	256	26.09	0.3579	2000
120	117	19/2,8	14	322	32.72	0.2854	2000
150	147.1	37/2,25	15.7	406	41.1	0.2274	2000
185	181.6	37/2,5	17.5	501	50.77	0.1842	2000
240	242.5	61/2,25	20.2	670	67.79	0.1383	2000
300	299.4	61/2,5	22.5	827	83.73	0.112	2000
400	400.1	61/2,89	26	1,105	111.83	0.0938	2000
500	499.8	61/3,23	29.1	1381	139.74	0.06709	2000

AAAC

Продукт: аллалуминиевые сплавы

Стандарты: NFC 34-125

Типичный рисунок:

Designation

Область

Эквивалент

Медь

Область

Диаметр провода

Общий

Диаметр

Номинальный

Разрыв

Нагрузка

Номинальный

Сопротивление

в 20 ℃

Стандартный

Масса

Стандартный

Длина

Нет.

мм²

мм

КН

Ом/км

М ± 5%

Астер 22

21.99

2.00

6.00

710

1.50

60.2

4000

Астер 34-4

34.36

18.8

2.50

7.50

1.105

0.958

3000

Астер 54-6

54.55

29.8

3.15

9.45

1.755

0.603

149

3000

Астер 75-5

75.54

41.3

2.25

11.26

2.430

0.438

208

3000

Астер 93-3

93.27

2.50

12.50

3.000

0.354

257

3000

Астер 117

116.98

63.9

2.80

14.00

3.765

0.283

322

2000

Астер 148

148.01

80.9

3.15

15.75

4.765

0.224

407

2000

Астер 181-6

181.62

99.2

2.50

17.50

5.845

0.183

500

2000

Астер 228

227.83

124.5

2.80

19.60

7.340

0.146

627

2000

Астер 288

288.34

157.6

3.15

22.05

9.280

0.115

794

2000

Астер 366

366.22

200.1

3.55

24.85

11.785

0.0905

1 009

2500

Астер 570

570.22

311.6

3.45

31.05

18.360

0.0583

1574

2000

AACSR

Продукт: стальные усиленные проводники

Стандарты: типичный аллалуминумаллои NFC 34-125

Рисунок: East Energy Electrical Engineering

Designation	Сталь Область	Ал Сплав Область	Мат	Эквивалент -ент cu Область	Число				Примерно Общий диа.		Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃	Std Масса	Std Длина
	Сталь Область	Ал Сплав Область	Мат	Эквивалент -ент cu Область	Сталь		Аль -сплав		Стальное ядро	Полный Кондиционер	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃
	мм²	мм²	мм²	мм²	Нет.		Нет.		мм	мм	Дан	Ом/км	кг/км	М ± 5%
Phlox 37-7	9.42	28.27	37.69	15.4	3	2.00	9	2.00	4.3	8.3	2360	1.17	155	4000
Phlox 59-7	21.99	37.7	59.69	20.6	7	2.00	12	2.00	6	10	4560	0.88	276	4000
Phlox 75-5	27.83	47.71	75.54	26	7	2.25	12	2.25	6.75	11.25	5770	0.695	348	3000
Phlox 116-2	59.69	56.55	116.24	30.9	19	2.00	18	2.00	10	14	10 815	0.58	636	3000
Phlox 147-1	75.54	71.57	147.11	39.1	19	2.25	18	2.25	11.25	15.75	13 685	0.466	802	3000
Пастель 147-1	27.83	119.28	147.11	65.2	7	2.25	30	2.25	6.75	15.75	8,185	0.279	547	3000
Phlox181-6	93.27	88.36	181.63	48.3	19	2.50	18	2.50	12.5	17.5	16 895	0.378	990	3000
Пастель 181-6	34.36	147.26	181.62	80.5	7	2.50	30	2.50	7.5	17.5	10,120	0.227	675	3000
Phlox 228	116.99	110.83	227.82	60.5	19	2.80	18	2.80	14	19.6	21 200	0.3	1244	2000
Пастель 228	43.1	184.72	227.82	101	7	2.80	30	2.80	8.4	19.6	12 680	0.18	848	2000
Phlox 288	148.07	140.28	288.35	76.6	19	3.15	18	3.15	15.75	22.05	26 800	0.237	1570	2000
Пастель 288	54.55	233.8	288.35	127.7	7	3.15	30	3.15	9.45	22.05	16,050	0.142	1 074	2000
Пастель 299	93.27	206.17	299.44	112.7	19	2.50	42	2.50	12.5	22.5	20 875	0.162	1320	2000
Phlox 94-1	42.12	51.95	94.07	28.4	19	1.68	15	2.10	8.4	12.8	8 035	0.642	481	4000
Pastel412	85.95	325.72	411.67	178	19	2.40	32	3.60	12	26.4	20 830	0.103	1593	2500

AAAC

Продукт: сплав -аллалуминия дирижеры

Стандарты: ASTM B 399

Типичный рисунок:

Код	Область		Размер и размер ACSR с одинаковым диаметром		Нет. И диаметр проводов	Общий Диаметр	Масса	Номинальный Разрыв Нагрузка	Стандартный Длина
	Номинальный	Действительный	Размер и размер ACSR с одинаковым диаметром		Нет. И диаметр проводов	Общий Диаметр	Масса	Номинальный Разрыв Нагрузка
	МакМ	мм²	AWG или MCM	Al/Steel	мм	мм	кг/км	КН	М ± 5
Акрон	30.58	15.48	6	6/1	7 × 1,68	5.04	42.7	4.92	3000
Альтон	48.69	24.71	4	6/1	7 × 2,12	6.35	68	7.84	3000
Эймс	77.47	39.22	2	6/1	7 × 2,67	8.02	108	12.45	2000
Азуса	123.3	62.38	1/0	6/1	7 × 3.37	10.11	172	18.97	2000
Анахайм	155.4	78.65	2/0	6/1	7 × 3,78	11.35	217	23.93	3000
Амхерст	195.7	99.22	3/0	6/1	7 × 4,25	12.75	273	30.18	2500
Альянс	246.9	125.1	4/0	6/1	7 × 4,77	14.31	345	38.05	2000
Бьютт	312.8	158.6	266.8	26/7	19 × 3.26	16.3	437	48.76	3000
Кантон	394.5	199.9	336.4	26/7	19 × 3,66	18.3	551	58.91	2500
КАИР	465.4	235.8	397.5	26/7	19 × 3.98	19.88	650	69.48	2000
Дариен	559.5	283.5	477	26/7	19 × 4,36	21.79	781	83.52	2000
Элгин	652.4	330.6	556.5	26/7	19 × 4,71	23.54	911	97.42	1500
Флинт	740.8	375.3	636	26/7	37 × 3,59	25.16	1 035	108.21	3000
Грили	927.2	469.8	795	26/7	37 × 4,02	28.14	1295	135.47	2500

AAAC

Продукт: дирижеры сплав -аллалуминия

Стандарты: ASTM B 399

Типичный рисунок:

Область		Диаметром и диаметром проволоки	Примерно Общий Диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
Номинальный	Действительный	Диаметром и диаметром проволоки	Примерно Общий Диаметр	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
AWG или МакМ	мм²	мм	мм	кг/км	КН	Ом/км	М ± 5
6	13.3	7/1,554	4.67	37	4.22	2.5199	3500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3500
3/0	85.03	7/3.932	11.8	234	25.86	0.3936	3000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2000
250	126.66	19/2,913	14.57	349	38.93	0.2642	2000
300	152.1	19/3.193	15.97	419	46.77	0.2199	3000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3000
400	202.71	19/3.686	18.43	559	59.74	0.165	2500
450	228	19/3.909	19.55	629	67.19	0.1467	2000
500	253.35	19/4.120	20.6	698	74.64	0.1321	2000
550	278.6	37/3.096	21.67	768	83.8	0.1202	2000
600	303.8	37/3.233	22.63	838	91.38	0.1102	2000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2000
700	354.55	37/3.493	24.45	978	102.2	0.0944	3500
750	380.2	37/3.617	25.32	1 049	109.6	0.088	3000
800	405.15	37/3.734	26.14	1117	116.8	0.0826	3000
900	456.16	37/3.962	27.73	1258	131.5	0.0733	3000
1000	506.71	37/4.176	29.23	1399	146.1	0.066	2500

AAAC

Продукт: дирижеры сплав -аллалуминия

Стандарты: BS EN 50182

Типичный рисунок:

Код	Область		Затягивание и провод Диапазон	Примерно Oyerall Diameter	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	Номинальный	Действительный	Затягивание и провод Диапазон	Примерно Oyerall Diameter	Масса	Номинальный Разрыв Нагрузка	Номинальный DC Сопротивление в 20 ℃	Стандартный Длина
	мм²	мм²	мм	мм	кг/км	КН	Ом/км	М ± 5
	10	11.9	7/1.47	4.41	32	3.33	2.277	2500
КОРОБКА	15	18.8	7/1,85	5.55	51	5.27	1.749	2000
Акация	20	23.9	7/2.08	6.24	65	6.7	1.384	2500
МИНДАЛЬ	25	30.1	7/2.34	7.02	82	8.44	1.094	2000
Кедр	30	35.5	7/2,54	7.62	97	9.95	0.9281	2000
	35	42.2	7/2,77	8.31	115	11.83	0.78	2000
Пихта	40	47.8	7/2,95	8.85	131	13.4	0.688	2500
Хейзел	50	59.9	7/3.30	9.9	164	16.8	0.5498	2000
PINE	60	71.7	7/3.61	10.83	196	20.1	0.4595	3000
	70	84.1	7/3.91	11.73	230	23.57	0.3917	3000
Ива	75	89.8	7/4.04	12.12	246	25.17	0.3669	2500
	80	96.5	7/4.19	12.57	264	27.04	0.341	2500
	90	108.8	7/4.45	13.35	298	30.5	0.3026	2000
ДУБ	100	118.9	7/4.65	13.95	325	33.3	0.2769	2000
	100	118.7	19/2,82	14.1	326	33.3	0.2786	2000
Шелковица	125	151.1	19/3.18	15.9	415	42.3	0.219	3000
ПЕПЕЛ	150	180.7	19/3.48	17.4	497	50.6	0.183	3000
Вере	175	211	19/3,76	18.8	580	59.1	0.1568	2500
ТОПОЛЬ	200	239	37/2,87	20.09	660	67	0.1387	2500
	225	270.3	37/3.05	21.35	744	75.7	0.1224	2000
Сикамор	250	303	37/3,23	22.61	835	84.9	0.1094	2000
Упас	300	362.1	37/3,53	24.71	998	101.5	0.09155	2000
	350	421.8	37/3.81	26.67	1163	118.2	0.0786	3000
ТИС	400	479.9	37/4.06	28.42	1323	134.5	0.06908	2500

Поступок

Продукт: алюминиевые проводники стальные усилия

Стандарты: BS 215 Часть 2

Типичный рисунок:

Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃	Std Длина
Nom.alum.	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃	Std Длина
мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
16/2,5	15.3	2.55	17.8	6/1,80	1/1,80	5.4	42	20	62	5.81	1.8793	2500
25/4.0	23.8	4	27.8	6/2,25	1/2,25	6.8	65	32	97	9.02	1.2028	2000
35/6,0	34.3	5.7	40	6/2,70	1/2,70	8.1	94	46	140	12.7	0.8353	2000
44/32,0	44	31.7	75.7	14/2.00	7/2,40	11.2	122	250	373	45.46	0.6573	2000
50/8,0	48.3	8	56.3	6/3.20	1/3.20	9.6	132	64	196	17.18	0.5946	2000
50/30	51.2	29.8	81	12/2,33	7/2.33	11.7	141	237	378	44.28	0.5644	2000
70/12	69.9	11.4	81.3	26/1,85	7/1.44	11.7	193	91	284	26.31	0.413	2000
95/15	94.4	15.3	109.7	26/2,15	7/1,67	13.6	260	123	383	35.18	0.3058	3000
95/55	96.5	56.3	152.8	12/3.20	7/3.20	16	266	446	714	80.2	0.2992	3000
105/75	105.7	75.5	181.5	14/3.10	19/2,25	17.5	292	599	899	106.69	0.2736	2000
120/20	121.6	19.8	141.4	26/2,44	7/1.9	15.5	336	158	494	44.94	0.2374	2500
120/70	122	71.3	193.3	12/3,60	7/3,60	18	337	564	904	98.16	0.2364	2500
125/30	127.9	29.8	157.7	30/2,33	7/2.33	16.3	353	238	590	57.86	0.2259	2500
150/25	148.9	24.2	173.1	26/2,70	7/2.10	17.1	411	194	604	54.37	0.1939	2000
170/40	171.8	40.1	211.9	30/2,70	7/2,70	18.9	475	319	794	77.01	0.1682	2000
185/30	183.8	29.8	213.6	26/3.00	7/2.33	19	507	239	744	66.28	0.1571	2500
210/35	209.1	34.1	243.2	26/3,20	7/2,49	20.3	577	273	848	74.94	0.138	2000
210/50	212.1	49.5	261.6	30/3,00	7/3.00	21	587	394	979	92.25	0.1363	2500
230/30	230.9	29.8	260.7	24/3,50	7/2.33	21	638	239	874	73.09	0.1249	3500
240/40	243	39.5	282.5	26/3,45	7/2,68	21.9	671	316	985	86.46	0.1188	3500
265/35	263.7	34.1	297.8	24/3,74	7/2,49	22.4	728	274	998	82.94	0.1094	3000
300/50	304.3	49.5	353.7	26/3,86	7/3.00	24.5	840	396	1233	105.09	0.0949	3000
300/40	304.6	39.5	344.1	54/2,68	7/2,68	24.1	843	317	1155	99.3	0.0949	2000
340/30	339.3	29.8	369.1	48/3.00	7/2.33	25	938	242	1174	92.56	0.0851	2500
380/50	382	49.5	431.5	54/3.00	7/3.00	27	1 056	397	1448	120.91	0.0757	3000
385/35	386	34.1	420.1	48/3.20	7/2,49	26.7	1 067	277	1336	104.31	0.0748	2000
435/55	434.3	56.3	490.6	54/3.20	7/3.20	28.8	1,203	450	1647	136.27	0.0666	2000
450/40	448.7	39.5	488.2	48/3,45	7/2,68	28.7	1241	320	1553	120.19	0.0644	2000
490/65	490.3	63.6	553.9	54/3,40	7/3.40	30.6	1356	510	1850	152.85	0.059	2000
485/35	494.1	34.1	528.2	45/3,74	7/2,49	29.9	1363	283	1636	120.31	0.0584	2000
510/45	510.2	45.3	555.5	48/3,68	7/2,87	30.7	1413	365	1770	134.33	0.0566	2000
550/70	550	71.3	621.3	54/3,60	7/3,60	32.4	1520	572	2 065	167.42	0.0526	2000
560/50	561.7	49.5	611.2	48/3,86	7/3.00	32.2	1553	401	1943	146.28	0.0514	2000
570/40	565.5	39.5	610.3	45/4.00	7/2,68	32.2	1563	325	1889	137.98	0.0506	2500
632/45	632.1	45.3	677,4 764,8	45/4.23 54/4.00	7/2,87	34	1754	364	2183	155.52	0.0442	2500
680/85	678.8	86	677,4 764,8	45/4.23 54/4.00	19/2,40	36	1868	702	2,564	209.99	0.0426	2500

ACSR

Продукт: алюминиевые проводники стальные усилия

Стандарты: BS 215 Часть 2

Типичный рисунок:

Код	Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	Nom.alum	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
КРОТ	10	10.62	1.77	12.39	6/1,50	1/1,50	4.5	29	14	43	4.14	2.076	3000
Белка	20	20.94	3.49	24.43	6/2.11	1/2.11	6.33	58	27	85	7.88	1.368	3000
Суслик	25	26.25	4.37	30.62	6/2,36	1/2,36	7.08	72	34	106	9.61	1.093	2500
Ласка	30	31.61	5.27	36.88	6/2,59	1/2,59	7.77	87	41	128	11.45	0.9077	2000
ЛИСА	35	36.66	6.11	42.77	6/2,79	1/2,79	8.37	101	48	149	13.2	0.7822	2000
Хорька	40	42.41	7.07	49.48	6/3,00	1/3,00	9	117	55	172	15.2	0.6766	2500
КРОЛИК	50	52.88	8.82	61.7	6/3,35	1/3,35	10.05	145	69	214	18.35	0.5426	2000
Норка	60	63.18	10.53	73.71	6/3,66	1/3.66	10.98	173	82	255	21.8	0.4545	3000
Скунс	60	63.27	36.93	100.3	12/2,59	7/2,59	12.95	175	290	465	53	0.4567	2500
Бобр	70	74.82	12.47	87.29	6/3,99	1/3.99	11.97	205	97	302	25.7	0.3825	2500
ЛОШАДЬ	70	73.37	42.8	116.17	12/2,79	7/2,79	13.95	203	335	536	61.2	0.3936	2.000
Енот	75	79.2	13.2	92.4	6/4.10	1/4.10	12.3	217	103	320	27.2	0.3622	2500
Выдра	80	83.88	13.98	97.86	6/4.22	1/4.22	12.66	230	109	339	28.8	0.3419	2500
КОТ	90	95.4	15.9	111.3	6/4.50	1/4.5	13.5	262	124	386	32.7	0.3007	2000
ЗАЯЦ	100	105	17.5	122.5	6/4.72	1/4.72	14.16	288	137	425	36	0.2733	2000
СОБАКА	100	105	13.5	118.5	6/4.72	7/1,57	14.15	288	106	394	32.7	0.2733	2000
ГИЕНА	100	105.8	20.44	126.2	7/4.39	7/1,93	14.57	290	160	450	40.9	0.2712	2000
Леопард	125	131.3	16.8	148.1	6/5.28	7/1,75	15.81	360	132	492	40.7	0.2184	2000
Койот	125	132.1	20.1	152.2	26/2,54	7/1.91	15.89	365	157	522	46.4	0.2187	2000
Пуар	125	130.3	7.25	137.5	18/3.05	1/3.05	15.25	362	57	419	29.8	0.2189	2000
Тигр	125	131.1	30.6	161.7	30/2,36	7/2.36	16.52	362	240	602	58	0.2202	2500
Волк	150	158	36.9	194.9	30/2,59	7/2,59	18.13	437	289	726	69.2	0.1828	2000
ДИНГО	150	158.7	8.8	167.5	18/3,35	1/3,35	16.75	437	69	506	35.7	0.1815	3000
РЫСЬ	175	183.4	42.8	226.2	30/2,79	7/2,79	19.53	507	335	842	79.8	0.1576	2000
КАРАКАЛ	175	184.2	10.3	194.5	18/3.61	1/3.61	18.05	507	80	587	41.1	0.1563	2500
Пантера	200	212	49.5	261.5	30/3,00	7/3.00	21	586	388	974	92.25	0.1363	2500
Лев	225	238.5	55.6	294.2	30/3.18	7/3.18	22.26	659	436	1 095	100.6	0.1212	2000
МЕДВЕДЬ	250	264	61.6	325.6	30/3,35	7/3,35	23.45	730	483	1213	111.1	0.1093	2000
КОЗЕЛ	300	324.3	75.7	400	30/3,71	7/3.71	25.97	896	593	1489	135.7	0.0891	3000
ОВЦА	350	374.1	87.3	461.4	30/3,99	7/3.99	27.93	1 034	684	1718	155.9	0.07704	2500
Антилопа	350	373.1	48.4	421.5	54/2,97	7/2,97	26.73	1 032	379	1411	118.2	0.07727	2500
Бизон	350	381.8	49.5	431.3	54/3.00	7/3.00	27	1 056	388	1444	120.9	0.07573	3000
Ягуар	200	210.6	11.7	222.3	18/3,86	1/3.86	19.3	580	91	671	46.55	0.1367	2000
ОЛЕНЬ	400	429.3	100.2	529.5	30/4.27	7/4.27	29.89	1186	785	1971	178.5	0.06726	2500
Зебра	400	428.9	55.6	484.5	54/3.18	7/3.18	28.62	1186	435	1621	131.9	0.0674	2000
Лосей	450	477	111.3	588.3	30/4.50	7/4.50	31.5	1318	872	2190	198.2	0.06056	2000
Верблюд	450	475.2	61.6	536.8	54/3,35	7/3,35	30.15	1314	483	1797	145.7	0.06073	2500
Лось	500	528.7	68.5	597.2	54/3,53	7/3.53	31.77	1.462	537	1.999	161.1	0.0547	2000

ACSR

Продукт: сталь усилен

Стандарты: типичный алюминиевый ASTM

Рисунок: Проводники B 232

Код	Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃	Std Длина
	Nom.alum	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление в 20 ℃	Std Длина
	мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
ТУРЦИЯ	6	13.29	2.19	15.48	6/1,68	1/1,68	5.04	37	17	54	5.24	2.1586	3000
Лебедь	4	21.16	3.55	24.71	6/2,12	1/2.12	6.36	58	27	85	8.32	1.3557	3000
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2,61	6.53	58	42	100	10.53	1.3557	3.000
ВОРОБЕЙ	2	33.61	5.61	39.22	6/2,67	1/2,67	8.01	92	44	136	12.7	0.8535	3000
Спарат	2	33.61	8.52	42.13	7/2,47	1/3.30	8.24	92	67	159	16.11	0.8535	2500
РОБИН	1	42.39	7.1	49.49	6/3,00	1/3,00	9	116	55	171	15.85	0.6767	2500
Ворон	1/0	53.48	8.9	62.38	6/3,37	1/3.37	10.11	147	69	216	19.32	0.5364	2000
Перепела	2/0	67.42	11.23	78.65	6/3,78	1/3.78	11.34	185	88	273	23.62	0.4255	3000
ГОЛУБЬ	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	110	343	29.41	0.3373	2500
Пингвин	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06	0.2675	2000
Восковой	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	58	431	30.27	0.2133	3500
Куропатка	266.8	135.16	22	157.16	26/2,57	7/2.00	16.28	374	172	546	50.29	0.2143	2500
Страус	300	152	24.71	176.11	26/2,73	7/2.12	17.28	421	193	614	56.52	0.1906	3000
Мерун	336.4	170.45	9.48	179.93	16/3,47	1/3.47	17.35	470	74	544	38.23	0.1691	2000
Линнет	336.4	170.45	27.81	198.26	26/2,89	7/2,25	18.31	472	217	689	62.71	0.1699	2500
ИВОЛГА	336.4	170.45	39.81	210.26	30/2,69	7/2,69	18.83	473	311	784	77.27	0.1704	3000
Чикад	397.5	201.42	11.16	212.58	16/3,77	1/3.77	18.85	555	87	642	43.99	0.1431	2500
КАЗАРКА	397.5	201.42	26.13	227.55	24/3.27	7/2.18	19.61	558	204	762	64.69	0.1438	2000
Ибис	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	256	814	72.11	0.1438	2500
Многократный	397.5	201.42	48.97	248.39	30/2,92	7/2,92	20.44	560	367	927	88.69	0.1442	2500
ПЕЛИКАН	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	105	771	52.16	0.1193	2000
Мерцание	477	241.68	31.29	272.97	24/3,58	7/2,39	21.49	670	245	915	76.66	0.1199	3000
ЯСТРЕБ	477	241.68	39.42	281.1	26/3.44	7/2,67	21.79	670	308	978	86.65	0.1199	2000
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	441	1112	105.34	0.1201	2000
СКОПА	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88	0.1022	2000
Попугай	556.5	282	36.58	318.58	24/3,87	7/2,58	23.22	781	286	1 067	88.22	0.1027	3000
Голубь	556.5	282	45.94	327.94	26/3,72	7/2,89	23.55	781	359	1140	101.03	0.1027	3000
Орел	556.5	282	65.81	347.81	30/3,46	7/3.46	24.21	783	515	1298	122.92	0.103	3500
Павлин	605	306.58	39.74	346.32	24/4.03	7/2,69	24.2	849	311	1160	95.88	0.0945	3000
КУШЕТКА	605	306.58	49.94	356.52	26/3,87	7/3.01	24.51	850	390	1240	108.14	0.0945	3000
Деревянная утка	605	306.58	71.55	378.13	30/3,61	7/3.61	25.25	851	560	1411	128.84	0.0947	3000
Чирок	605	306.58	69.87	376.45	30/3,61	19/2.16	25.24	851	548	1399	133.59	0.0947	2000
Король	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	139	1 028	69.55	0.08945	2000
Ладья	636	322.26	41.81	364.07	24/4.14	7/2,76	24.84	893	326	1.219	100.63	0.08989	2500

Код	Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	Nom.alum	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
Гросбек	636	322.26	52.45	374.71	26/3,97	7/3.09	25,15 25,88	893	409	1,302	111.8	0.08989	3000
Шозер	636	322.26	75.22	397.48	30/3,70	7/3,70	25,15 25,88	895	589	1484	135.44	0.09011	3000
Царапин	636	322.26	73.55	395.8	30/3,70	19/2,22	25.9	894	576	1470	140.3	0.09011	3.000
БЫСТРЫЙ	636	322.26	8.96	331.22	36/3,38	1/3.38	23.62	888	70	958	60.52	0.08945	2000
ФЛАМИНГО	666.6	337.74	43.81	381.55	24/4.23	7/2,82	25.4	936	342	1278	105.68	0.08577	2500
Ганнет	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	938	429	1365	117.33	0.08577	2500
Упор	715.5	362.58	46.97	409.55	24/4.39	7/2,92	26.31	1 005	367	1372	113.35	0.07989	2000
СКВОРЕЦ	715.5	362.53	59.03	421.61	26/4.21	7/3.28	26.68	1 005	461	1466	125.91	0.07989	2500
Редвинг	715.5	362.58	82.58	445.16	30/3,92	19/2,35	27.43	1 006	647	1653	153.94	0.08009	2000
Краска	795	402.84	27.87	430.71	45/3,38	7/2,25	27.03	1116	217	1333	97.37	0.07191	2500
Кондор	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1116	408	1524	124.45	0.07191	3000
Кукушка	795	402.84	52.19	455.03	24/4,62	7/3.08	27.74	1116	408	1524	123.94	0.07191	2000
Дрейк	795	402.84	65.51	468.45	26/4.44	7/3,45	28.11	1116	512	1.628	139.92	0.07191	2000
Кот	795	402.84	11.16	414	36/3,77	1/3.77	26.41	1110	88	1198	74.34	0.07156	3000
MALLARD	795	402.84	91.87	484.71	30/4.14	19/2,48	28.96	1119	719	1.838	171.18	0.07208	2500
Рудди	900	456.06	31.54	487.6	45/3,59	7/2,40	28.73	1263	247	1510	108.96	0.06351	2000
Канарейка	900	456.06	59.1	515.6	54/3.28	7/3.28	29.52	1263	461	1724	140.95	0.06351	2000
Железнодорожный	954	483.42	33.42	516.84	45/3,70	7/2,47	29.61	1339	262	1601	115.63	0.05992	2000
Кошачья птица	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1333	105	1438	87.65	0.05962	2500
Кардинал	954	483.42	62.65	546.07	54/3,38	7/3.38	30.42	1339	490	1829	149.36	0.05992	2500
Ортлан	1 033,5	523.68	36.19	559.87	45/3,85	7/2,57	30.81	1451	283	1734	123.1	0.05531	2000
Танжер	1 033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1443	113	1556	94.93	0.05504	2000
Керльв	1 033,5	523.68	67.87	591.55	54/3,52	7/3.52	31.68	1451	530	1981	161.8	0.05531	2000
Bluejay	1113	563.93	39.03	602.96	45/4.00	7/2,66	31.98	1563	385	1868	132.63	0.05136	2500
Финк	1113	563.93	71.55	635.48	54/3,65	19/2.19	32.85	1570	580	2130	174.41	0.05161	2000
ОВСЯНКА	1192,5	604.26	41.55	645.81	45/4.14	7/2,76	33.12	1674	327	2,001	141.79	0.04793	2.500
Грэкл	1192,5	604.26	76.58	680.84	54/3,77	19/2,27	33.97	1682	600	2282	188.38	0.04817	2000
ВЫПЬ	1272	644.51	44.52	689.03	45/4.27	7/2,85	34.17	1785	349	2134	151.48	0.04494	2500
ФАЗАН	1272	644.51	81.63	726.19	54/3,90	19/2,34	35.1	1795	638	2433	194	0.04516	2.000
ЖАВОРОНОК	1272	644.51	17.87	662.38 731.94	36/4.78	1/4.78	33.42	1.777	140	1.917	115.85	0.04472	2000
Ковш	1351,5	684,84 684,84	47.1	662.38 731.94	45/4.40	7/2,92	35.16	1898	368	2266	160.7	0.0423	2000
МАРТИН	1351,5	684,84 684,84	88.71	771,55 775,42	54/4.02	19/2,41	36.17	1906	679	2,585	206.05	0.0425	2000
Боболинк	1431	725.1	50.32	771,55 775,42	45/4.53	7/3.02	36.24	2,009	393	2402	170.71	0.03994	2000
Плюс	1431	725.1	91.87	816.97	54/4.14	19/2,48	37.24	2 019	719	2738	218.24	0.04013	2500
ПОПОЛЗЕНЬ	1510,5	765.35	52.9	818.25	45/4,65	7/3.10	37.2	2120	414	2,534 2890 2667 3042 222	177.89	0.03784	2000
ПОПУГАЙ	1510,5	765.35	96.84	862.19	54/4.25	19/2,55	38.25	2131	759		230.2	0.03802	2000
ЧИБИС	1590	805.68	55,48 102.13	861.16	45/4.77	7/3.18	38.16	2232 2243	435 799		187.02	0.03595	2000
Сокол	1590	805.68	55,48 102.13	907.81	54/4.36	19/2,62	39.26	2232 2243	435 799		242.55	0.03613	2000
Гриб	80	40.52	14.13	54.65	8/2,54	1/4.24	9.32	112	110		23.6	0.7115	2500
Заправо	101.8	51.61	30.06	81.67	12/2,34	7/2.34	11.71 12.22 13.46	143 156 189	235 256 311 367 409 441 722 488	378 412 500 590 657 709 1007 785	41.75	0.5613	2000 2000 2000 2000 2000 2000 3 000,500 3.000
Меньше	110.8	56.13	32.77	88.9	12/2,44	7/2.44					51,25 61,7 72,55 78,5 84,8 128,8 93,9	0,5161 0,4248 0,3595 0,3237 0,2995 0,2813 0,2705
Легхорн	134.6	68.19	39.81	108	12/2,69	7/2,69
ГВИНЕЯ Dotterel Доркинг	159	80.58	46.97	127.55	12/2,92	7/2,92	14.63 15.42 16.03 18.14 16.84	223 248 266 285 297
	176.9	89.48	52.19	141.67	12/3.08	7/3.08
	190.8 203.2 211.8	96,71 102,97 107.1	56,39 91,87 62,45	153 94.84 169.55	12/3,20 18/2,86 12/3,37	7/3,20 19/2,48 7/3,37
БРАХМА Кочин	190.8 203.2 211.8	96,71 102,97 107.1	56,39 91,87 62,45	153 94.84 169.55	12/3,20 18/2,86 12/3,37	7/3,20 19/2,48 7/3,37

ACSR/AW

Продукт: алюминиевые проводники алюминиевая сталь, усиленная

Стандарты: ASTM B 549

Типичный рисунок:

Код	Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	Nom.alum	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
SWANATE	4	21.16	5.35	26.51	7/1.96	1/2,61	6.53	58	35	93	10.16	1.249	2000
ВОРОБЕЙ	2	33.61	5.61	39.22	6/2,67	1/2,67	8.01	92	37	129	12.31	0.8079	2000
Спарат	2	33.61	8.52	42.13	7/2,47	1/3.30	8.24	92	56	148	15.6	0.7861	2000
РОБИН	1	42.39	7.1	49.49	6/2.00	1/3,00	9	116	47	163	15.34	0.6404	2500
Ворон	1/0	53.48	8.9	62.38	6/3,37	1/3.37	10.11	147	59	206	18.78	0.5078	2000
Перепела	2/0	67.42	11.23	78.65	6/3,78	1/3.78	11.34	185	74	259	22.85	0.4028	3000
ГОЛУБЬ	3/0	85.03	14.19	99.22	6/4.25	1/4.25	12.75	233	94	327	28.03	0.3193	2500
Пингвин	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	118	412	34.15	0.2532	2000
Восковой	266.8	135.16	7.48	142.64	16/3.09	1/3.09	15.45	373	49	422	30.03	0.2094	2000
Мерлин	336.4	170.45	9.48	119.93	16/3,47	1/3.47	17.35	470	62	532	37.66	0.166	2500
Линнет	336.4	170.45	21.81	198.26	26/2,89	7/2,25	18.31	472	184	656	59.95	0.161	2500
ИВОЛГА	336.4	170.45	39.81	210.26	30/2,69	7/2,69	18.83	473	264	737	74.65	0.1578	2000
Чикад	397.5	201.42	11.16	212.58	16/3,77	1/3.77	18.85	555	74	629	43.62	0.1405	2500
Ибис	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19.88	558	217	775	69.8	0.1363	2000
Многократный	397.5	201.42	46.97	248.39	30/2,92	7/2,92	20.44	560	311	871	87.19	0.1335	2500
ПЕЛИКАН	477	241.68	13.42	255.1	18/4.14	1/4.14	20.7	666	88	754	50.86	0.1171	2000
Мерцание	477	241.68	31.29	272.97	24/3,58	7/2,39	21.49	670	207	877	74.35	0.1148	3000
ЯСТРЕБ	477	241.68	39.42	281.10	26/3.44	7/2,67	21.8	670	261	931	83.87	0.1136	3500
HEN	477	241.68	56.39	298.07	30/3.20	7/3.20	22.4	671	373	1 044	103.63	0.1113	2000
СКОПА	556.5	282	15.68	297.68	18/4.47	1/4.47	22.35	777	103	880	58.73	0.1003	2000
Попугай	556.5	282	36.58	318.58	24/3,87	7/2,58	23.22	781	242	1 023	85.64	0.0984	2500
Голубь	556.5	282	45.94	327.94	26/3,72	7/2,89	23.55	781	304	1 085	97.6	0.0973	3000
Орел	556.5	282	65.81	347.8	30/3,46	7/3.46	24.21	783	436	1219	118.96	0.0954	3500
Павлин	605	306.58	39.74	346.32	24/4.03	7/2,69	24.2	840	263	1112	93.08	0.0905	2500
КУШЕТКА	605	306.58	49.94	356.52	26/3,87	7/3.01	24.51	850	330	1180	104.89	0.0895	3000
Деревянная утка	605	306.58	71.55	378.13	30/3,61	7/3.61	25.25	851	474	1325	126.53	0.0877	3000
Король	636	322.26	17.9	340.16	18/4.78	1/4.78	23.88	889	118	1 007	66.64	0.0978	2000
Ладья	636	322.26	41.81	364.07	24/4.14	7/2,76	24.84	893	277	1170	97.88	0.0861	2500
Гросбек	636	322.26	52.45	374.7	26/3,97	7/3.09	25.15	893	347	1240	110.21	0.0852	2500
Шозер	636	322.26	75.22	397.48	30/3,70	7/3,70	25.88	895	498	1393	130.29	0.0834	3000
БЫСТРЫЙ	636	322.26	8.96	331.22	36/3,38	1/3.38	23.62	888	59	947	60.36	0.0886	2000
ФЛАМИНГО	666.6	337.74	43.81	381.55	24/4.23	7/2,82	25.4	936	290	1226	102.57	0.0821	2500
Ганнет	666.6	337.74	55.03	392.77	26/4.07	7/3.16	25.76	936	364	1300	115.57	0.0813	2500
Упор	715.5	362.58	46.97	409.55	24/4.39	7/2,92	26.31	1 005	311	1.316	110.04	0.0765	2000

Код	Область				Stranding & Проволока Диаметр		Примерно Общий Диапазон	Масса			Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	Nom.alum	Выпускник	Сталь	Общий	Выпускник	Сталь	Примерно Общий Диапазон	Выпускник	Сталь	Общий	Номинальный Разрыв Нагрузка	Nom.dc Сопротивление при 20 ℃	Std Длина
	мм²	мм²	мм²	мм²	мм	мм	мм	кг/км	кг/км	кг/км	КН	Ом/км	м ± 5%
СКВОРЕЦ	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1 005	391	1396	122.35	0.0757	2500
Редвинг	715.5	362.58	82.58	445.16	30/3,92	19/2,35	27.43	1 006	547	1553	148.31	0.0743	2000
Краска	795	402.84	27.87	430.71	45/3,38	7/2,25	27.03	1116	184	1300	95.44	0.0702	2500
Койджор	795	402.84	52.19	455.03	54/3.08	7/3.08	27.72	1116	345	1461	122.77	0.0689	3000
Кукушка	795	402.84	52.19	455.03	24/4,62	7/3.08	27.74	1116	345	1461	122.77	0.0689	2000
Дрейк	795	402.84	65.61	468.45	26/4.44	7/3,45	28.11	1116	434	1550	135.96	0.0681	2000
Кот	795	402.84	11.16	414	36/3,77	1/3.77	26.41	1110	74	1184	74.09	0.0709	3000
MALLARD	795	402.84	91.87	494.71	30/4.14	19/2,48	28.96	1119	609	1728	164.91	0.0669	2500
Рудди	900	456.06	31.54	487.6	45/3,59	7/2,4	28.73	1263	209	1472	107.09	0.082	2000
Канарейка	900	456.06	59.1	515.16	54/3.28	7/3.28	29.52	1263	391	1654	137.34	0.0808	2000
Железнодорожный	954	483.42	33.42	516.84	45/3,70	7/2,47	29.61	1339	221	1560	113.26	0.0585	2000
Кошачья птица	954	483.42	13.42	496.84	36/4.14	1/4.14	28.95	1333	88	1421	86.36	0.0591	2500
Кардинал	954	483.42	62.65	546.07	54/3,38	7/3.38	30.42	1339	414	1753	145.59	0.0574	2500
Ортлан	1 033,5	523.68	36.19	559.67	45/3,85	7/2,57	30.81	1451	239	1690	120.55	0.054	2000
Танагер	1 033,5	523.68	14.51	538.19	36/4.30	1/4.30	30.12	1443	96	1539	93.52	0.0545	2000
Керльв	1 033,5	523.68	67.87	591.55	54/3,52	7/3.52	31.68	1451	449	1900	155.16	0.053	2000
Bluejay	1113	563.93	39.03	602.96	45/4.00	7/2,66	31.98	1563	258	1821	129.88	0.0502	2500
ОВСЯНКА	1192,5	804.26	41.55	645.81	45/4.14	7/2,76	33.12	1874	275	1949	138.86	0.0468	2500
Грэкл	1192,5	804.26	76.58	680.84	54/3,77	19/2,27	33.97	1562	508	2190	179	0.0462	2000
ВЫПЬ	1272	644.51	44.52	689.03	45/4.27	7/2,85	34.17	1785	295	2 080	148.34	0.0439	2500
ФАЗАН	1272	644.51	81.86	726.19	54/3,90	19/2,34	35.1	1795	541	2336	188.43	0.0433	2000
	1272	644.51	17.87	662.38	36/4.78	1/4.78	33.42	1777	118	1895	113.94	0.0443	2000
Ковш	1.351.5	684.84	47.1	731.94	45/4.40	7/2,92	35.16	1908	312	2210	157.39	0.0413	2000
МАРТИН	1351,5	684.84	86.71	771.55	54/4.02	19/2,41	36.17	1906	575	2481	200.13	0.0407	2500
8080iinx	1431	725.1	50.32	775.42	45/4.53	7/3.02	36.24	2 019	333	2342	167.16	0.039	2000
Плюс	1431	725.1	91.87	816.97	54/4.14	19/2,48	37.24	2 019	609	2628	211.97	0.0385	2500
ПОПОЛЗЕНЬ	1510,5	765.35	52.90	818.25	45/4,65	7/3.10	37.20	2120	350	2470	176.19	0.0370	2000
ПОПУГАЙ	1510,5	765.35	96.84	862.19	54/4.25	19/2,55	38.25	2131	642	2773	223.59	0.0364	2500
ЧИБИС	1590	805.68	55.48	861.16	45/4.77	7/3.18	38.16	2232	367	2,599	185.24	0.0351	2000
Сокол	1590	805.68	102.13	907.81	54/4.36	19/2,62	39.26	2243	677	2920	235.58	0.0345	2000
Гриб	80.0	40.54	14.13	54.67	8/2,54	1/4.242	9.32	111	93	204	21.70	0.6358	2500
Заправо	101.8	51.58	30.08	81.66	12/2,339	7/2.339	11.70	141	201	342	44.00	0.4687	2000
Меньше	110.8	56.14	32.76	88.90	12/2.441	7/2.441	12.20	154	219	373	47.92	0.4306	2000
Легхорн	134.6	62.80	39.78	102.58	12/2,69	7/2,69	13.45	187	266	453	57.80	0.3535	2000
ГВИНЕЯ	159.0	80.57	47.00	127.57	12/2,924	7/2,924	14.62	221	314	535	67.98	0.3000	2000
Dotterel	176.9	89.64	52.29	141.93	12/3.084	7/3.084	15.42	246	349	595	75.20	0.2697	3500
Доркинг	190.8	96.68	56.4	153.08	12/3.203	7/3.203	16.01	265	377	642	81.11	0.2500	3000
БРАХМА	203.2	103.00	91.93	194.93	16/2,863 12/3.371	19/2,482 7/3,371	18.13	283	617	900	120.46 88.06	0.2160	2500
Кочин	211.3	107.1	62.47	169.67	16/2,863 12/3.371	19/2,482 7/3,371	16.85	294	417	711	120.46 88.06	0.2257	3000

Проводники AAC для передачи энергии Проводники AAC

*Введите код

Проводники AAC с высокой проводимостью для передачи электроэнергии

Обзор продукта

Преимущества продукта

Превосходные электрические характеристики

Легкий и устойчивый к коррозии

Экономичный и долговечный

Гибкость настраиваемого дизайна

Использование

Городские электрические сети

Проекты прибрежного распределения электроэнергии

Реконструкция сельских и пригородных электросетей

Промышленные и коммерческие системы электроснабжения

Почему выбирают нас

Передовые производственные технологии

Сильная настройка и возможности OEM

Богатый отраслевой опыт и глобальная сертификация

Комплексное послепродажное обслуживание

Часто задаваемые вопросы

Каким стандартам ваши соответствуют проводники AAC ?

Можете ли вы предоставить индивидуальную длину и конфигурацию скрутки для проводников AAC??

Каковы сроки поставки оптовых заказов проводников AAC??

Обзор продукта

Преимущества продукта

Превосходные электрические характеристики

Легкий и устойчивый к коррозии

Экономичный и долговечный

Гибкость настраиваемого дизайна

Использование

Городские электрические сети

Проекты прибрежного распределения электроэнергии

Реконструкция сельских и пригородных электросетей

Промышленные и коммерческие системы электроснабжения

Почему выбирают нас

Передовые производственные технологии

Сильная настройка и возможности OEM

Богатый отраслевой опыт и глобальная сертификация

Комплексное послепродажное обслуживание

Часто задаваемые вопросы

Каким стандартам ваши соответствуют проводники AAC ?

Можете ли вы предоставить индивидуальную длину и конфигурацию скрутки для проводников AAC??

Каковы сроки поставки оптовых заказов проводников AAC??

О НАС

ПРОДУКЦИЯ

СВЯЗАТЬСЯ С НАМИ
