Оборудование рассчитано на надежную работу в следующих условиях окружающей среды:
Высота: Не более 2000 метров над уровнем моря.
Температура окружающей среды: максимум +40°C, минимум –25°C.
Скорость ветра на открытом воздухе: Не должна превышать 35 м/с.
Степень загрязнения: Класс II (среда с умеренным загрязнением, подходит для большинства промышленных и городских территорий).
Сейсмическая стойкость:
Горизонтальное ускорение: ≤ 3 м/с²
Вертикальное ускорение: ≤ 1,5 м/с²
Коэффициент безопасности: > 1,67
Эти параметры обеспечивают стабильную работу в типичных условиях уличного распределения, включая умеренную сейсмическую активность и стандартные ветровые нагрузки.

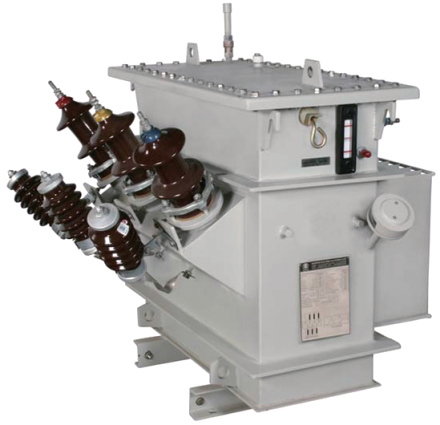

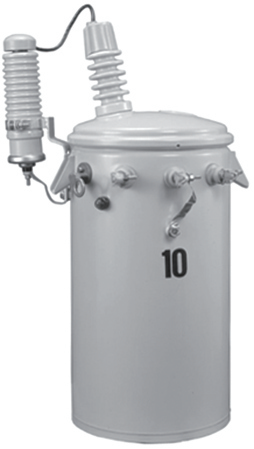

Для создания высокопроизводительного трансформатора CSP (полностью самозащита) мы интегрировали в конструкцию трансформатора несколько ключевых компонентов защиты и мониторинга. Эти компоненты работают вместе в ходе производственного процесса, обеспечивая несколько уровней электрической и тепловой защиты, обеспечивая долгосрочную эксплуатационную безопасность и надежность без необходимости использования обширных внешних защитных устройств.
Технология CSP объединяет:
Защита от перегрузки по току (высоковольтный предохранитель)
Индикация перегрузки (световой сигнал)
Вторичная защита от замыканий (низковольтный автоматический выключатель)
Эти компоненты монтируются внутри и электрически согласованы, чтобы обеспечить комплексную защиту как трансформатора, так и нижестоящей сети.
Высоковольтный предохранитель служит основным устройством защиты трансформатора от сверхтоков. Его основная функция – автоматическое отключение неисправного трансформатора от основной электросети в случае внутренней неисправности, например, короткого замыкания или сильной перегрузки.
Место установки: Внутри бака трансформатора.
Электрическое соединение: Подключается между:
Входящий высоковольтный вывод от ввода, и
Вывод высоковольтной линии от первичной обмотки трансформатора.
Такой внутренний монтаж обеспечивает работу предохранителя в контролируемой среде, защищенной от внешнего загрязнения и погодных условий. Когда предохранитель срабатывает (перегорает), он безопасно прерывает ток повреждения и отключает трансформатор от сети, предотвращая повреждение вышестоящего оборудования и уменьшая влияние сбоев на других потребителей.
Индикатор перегрузки обеспечивает четкую визуальную индикацию, когда трансформатор работает в ненормальных условиях нагрузки (например, длительная перегрузка сверх номинальной мощности).
Место установки: Световой индикатор монтируется на внешней стенке бака трансформатора, рядом с рукояткой управления выключателем для обеспечения хорошей видимости.
Электрическое соединение: Сигнальная лампа электрически подключена к внутренней светочувствительной цепи внутри трансформатора, которая непрерывно контролирует ток нагрузки.
Когда ток нагрузки превышает заданный порог в течение определенного периода времени, чувствительная схема активирует внешний индикатор. Это позволяет полевому персоналу быстро идентифицировать перегруженные трансформаторы, не открывая резервуар и не выполняя сложных измерений, что позволяет своевременно управлять нагрузкой или выполнять действия по техническому обслуживанию.
Низковольтный (вторичный) автоматический выключатель обеспечивает защиту вторичной стороны от неисправности и перегрузки, защищая низковольтную цепь и нижестоящее оборудование от повреждений, вызванных чрезмерным током.
Место установки: Внутри бака трансформатора.
Электрическое соединение: Подключается между:
Вторичная обмотка (низковольтная сторона трансформатора) и
Вторичный ввод (который подключается к внешнему низковольтному кабелю или нагрузке).
Это внутреннее соединение обеспечивает прохождение всего тока, вытекающего из вторичной обмотки, через автоматический выключатель. В случае неисправности на вторичной стороне (например, короткого замыкания или длительной перегрузки) автоматический выключатель срабатывает, отключая нагрузку от трансформатора. Это защищает как трансформатор, так и последующее оборудование от термических и механических воздействий.
Вторичный автоматический выключатель можно сбросить вручную после устранения неисправности, что обеспечивает как защиту, так и удобство эксплуатации.
