Аксессуары для кабеля низкого напряжения:

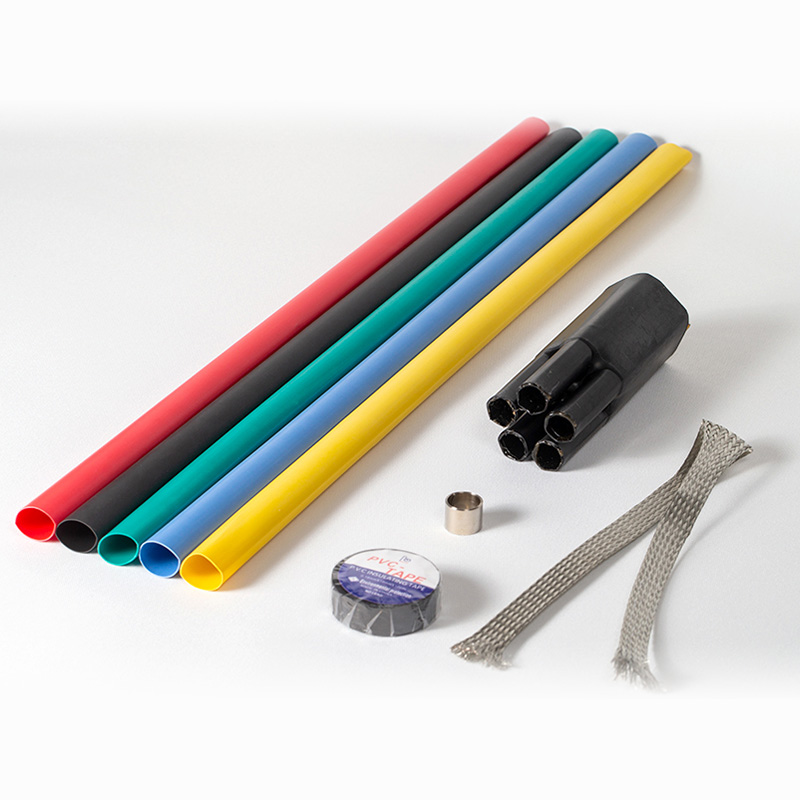

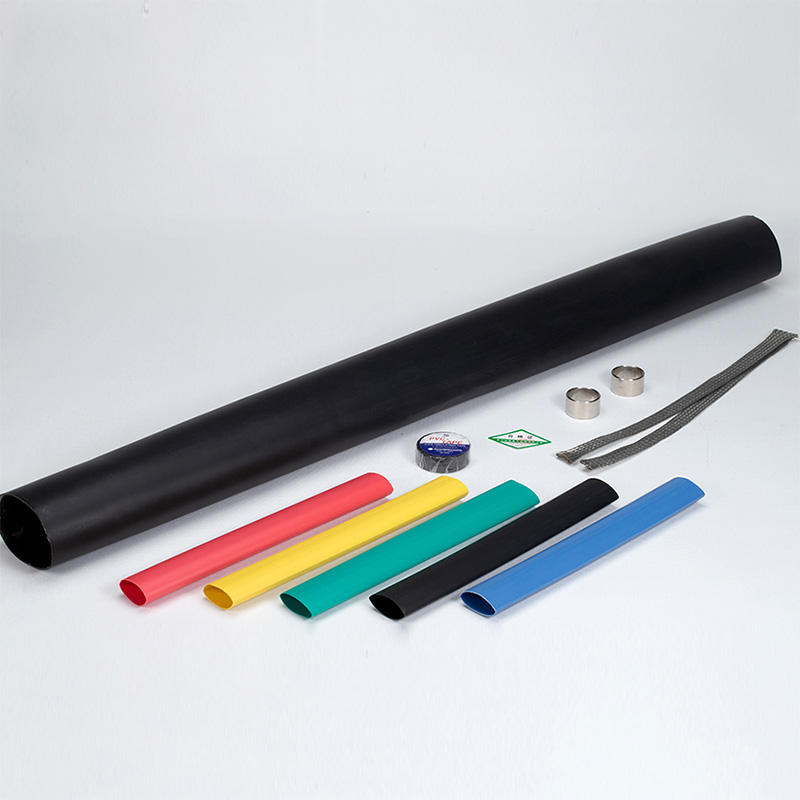

1 кВ ч ешьте S hrinkable c, способные к Ccessories :
1 кВ тепло, сжимаемые кабельные аксессуары широко используются при обработке завершения кабеля 1 кВ, продукты делятся на два ядра, три ядра, четыре ядра и пять ядра.
Техническая спецификация
Элемент | Требования | Тестовый контент | Результат |
1 -минутная частота мощности выдерживая напряжение | 4 кВ без фонарика, без сбоя | 4 кВ 1 мин без фонарика, без сбоя | Проходить |
Тест цикла нагрузки (3 цикла) | 5H отопление, 3 часа охлаждения, температура проводника составляет 75 ℃ при нагревании. | 5H отопление, 3 часа охлаждения, температура проводника составляет 75 ℃ при нагревании. | Так же, как следующий результат теста |
4H частота мощности выдерживая напряжение | 2,4 кВ без фонарика, без сбоя | 2,4 кВ 4H Без фонарика, без сбоя | Проходить |
Спецификации продукта
| Модель | Площадь поперечного сечения |
1 кВ одноерный кабель теплового тепла | Sty-1/1 × -0 | 4-6 |
Sty-1/1 × 0 | 10-16 | |
Sty-1/1 × 1 | 25-50 | |
Sty-1/1 × 2 | 70-120 | |
Sty-1/1 × 3 | 150-240 | |
Sty-1/1 × 4 | 300-400 | |
1 кВ с двумя сердечными кабель | Sty-1/2 × -0 | 4-6 |
Sty-1/2 × 0 | 10-16 | |
Sty-1/2 × 1 | 25-50 | |
Sty-1/2 × 2 | 70-120 | |
Sty-1/2 × 3 | 150-240 | |
Sty-1/2 × 4 | 300-400 | |
1 кВ три ядра кабеля тепловое усадочное прекращение | Sty-1/3 × -0 | 4-6 |
Sty-1/3 × 0 | 10-16 | |
Sty-1/3 × 1 | 25-50 | |
Sty-1/3 × 2 | 70-120 | |
Sty-1/3 × 3 | 150-240 | |
Sty-1/3 × 4 | 300-400 | |
1 кВ с четырьмя ядрами тепловой тепловой усадочный прекращение | Sty-1/4 × -0 | 4-6 |
Sty-1/4 × 0 | 10-16 | |
Sty-1/4 × 1 | 25-50 | |
Sty-1/4 × 2 | 70-120 | |
Sty-1/4 × 3 | 150-240 | |
Sty-1/4 × 4 | 300-400 | |
1 кВ с пятью сердечными тепловым тепловым тепловым увольнением | Sty-1/5 × -0 | 4-6 |
Sty-1/5 × 0 | 10-16 | |
Sty-1/5 × 1 | 25-50 | |
Sty-1/5 × 2 | 70-120 | |
Sty-1/5 × 3 | 150-240 | |
Sty-1/5 × 4 | 300-400 | |
1 кВ одноерный кабель тепловой тепловой средний соединение | SJY-1/1 × -0 | 4-6 |
SJY-1/1 × 0 | 10-16 | |
SJY-1/1 × 1 | 25-50 | |
SJY-1/1 × 2 | 70-120 | |
SJY-1/1 × 3 | 150-240 | |
SJY-1/1 × 4 | 300-400 | |
1 кВ с двумя сердечными кабель | SJY-1/2 × -0 | 4-6 |
SJY-1/2 × 0 | 10-16 | |
SJY-1/2 × 1 | 25-50 | |
SJY-1/2 × 2 | 70-120 | |
SJY-1/2 × 3 | 150-240 | |
SJY-1/2 × 4 | 300-400 | |
1 кВ с тремя ядрами тепловой тепловой | SJY-1/3 × -0 | 4-6 |
SJY-1/3 × 0 | 10-16 | |
SJY-1/3 × 1 | 25-50 | |
SJY-1/3 × 2 | 70-120 | |
SJY-1/3 × 3 | 150-240 | |
SJY-1/3 × 4 | 300-400 | |
1 кВ с ядрами тепловой тепловой | SJY-1/4 × -0 | 4-6 |
SJY-1/4 × 0 | 10-16 | |
SJY-1/4 × 1 | 25-50 | |
SJY-1/4 × 2 | 70-120 | |
SJY-1/4 × 3 | 150-240 | |
SJY-1/4 × 4 | 300-400 | |
1 кВ с пятью сердечными кабелями тепловой тепловой | SJY-1/5 × -0 | 4-6 |
SJY-1/5 × 0 | 10-16 | |
SJY-1/5 × 1 | 25-50 | |
SJY-1/5 × 2 | 70-120 | |
SJY-1/5 × 3 | 150-240 | |
SJY-1/5 × 4 | 300-400 |

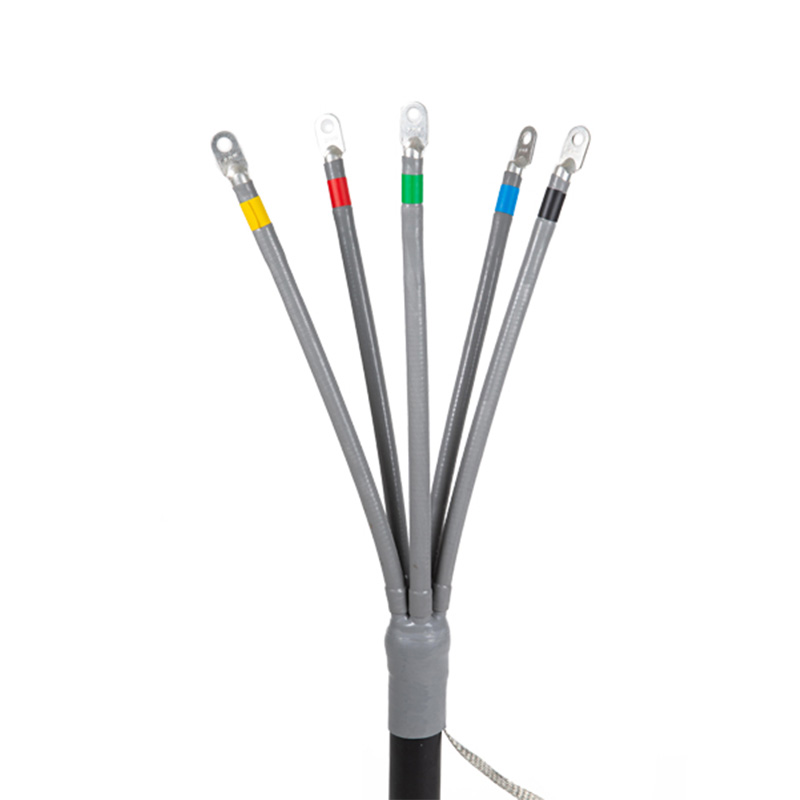

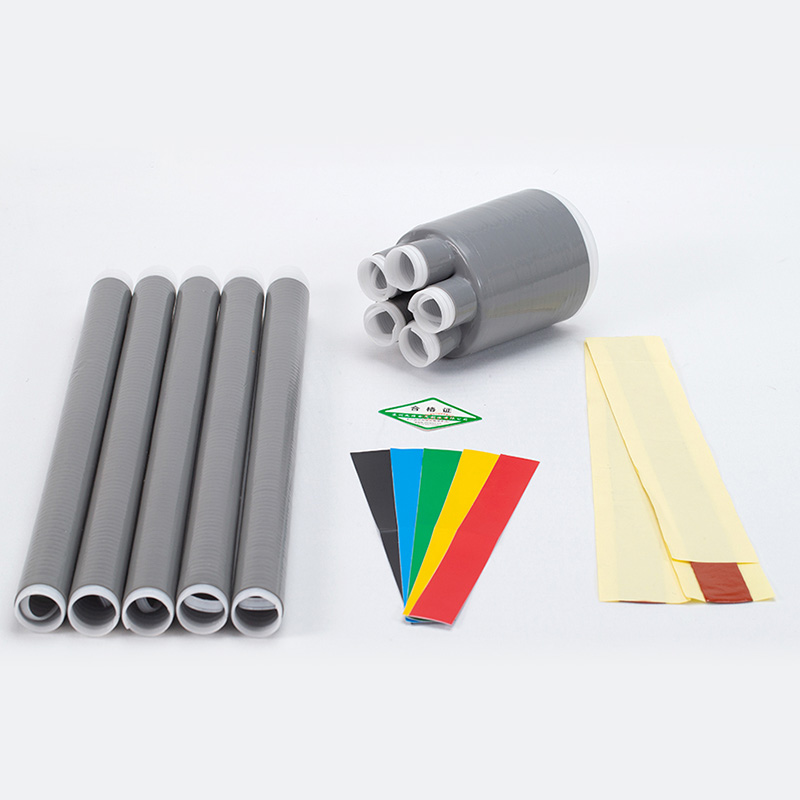

1 кВ холодные сжатые кабельные аксессуары :
1 、 ТЕХНИЧЕСКИЕ ДАННЫ
Нет. | Элемент | Единица | Индекс | Метод тестирования |
1 | Растяжение растягивания | МПА | ≥5,5 | ГБ/т 528-2009 |
2 | Удлинение при перерыве | % | ≥480 | ГБ/т 528-2009 |
3 | Твердость (берег а) | 40 ± 2 | GB/T 531.1-2009 | |
4 | Разрыв силы | N/мм | ≥35 | ГБ/т 529-2008 |
5 | Выдерживая силу напряжения | КВ/мм | ≥20 | ГБ/т 1695-2005 |
6 | Объемная электрическое удельное сопротивление | Ω • см | ≥1015 | ГБ/т 1692-2008 |
7 | Диэлектрический коэффициент | 2,8 ~ 3,5 | ГБ/т 1693-2007 | |
8 | Диэлектрическая потеря касательная | ≤0,01 | ГБ/т 1693-2007 | |
9 | Сопротивление отслеживанию | ≥1A3.5 | ГБ/т 6533-2003 |
2 、 Стандарты производства: IEC 60502 (эквивалент GB/T 12706).
1 кВ холодные усаживаемые кабельные аксессуары Основные технические данные
Нет. | Элемент | Стандартные | Технические требования |
1 | 8 кВ ， 5 минут | 8 кВ/5 минут | |
2 | Тест на напряжение частоты | 7,2 кВ ， 4H | 7,2 кВ ， 4H |
3 、 Условие среды
3.1 Место установки: крытый или наружный.
3.2 Высота высоты: ≤1000 м
3.3 Уровень загрязнения: IV
3.4 макс. Ледяной покров: 10 мм
3.5 температура среды: -40 ℃～+45 ℃
3,6 макс. Скорость ветра: не более 35 м/с (равное давлению ветра: 700pa)
3.7 Уровень землетрясения: 7
4 Основные технические данные
、
4.1 Расширенное напряжение: 0,6/1 кВ
.
4.3. Аксессуары для кабелей Изоляционный уровень должен быть не меньше, чем у подходящих кабелей.
4.4 Кабельные аксессуары должны включать все соответствующие фитинги и потребляющие материалы, необходимые во время установки.
4.5 Все холодные усаживаемые аксессуары должны пройти заводские тесты и проверки до его доставки. Поверхность продуктов должна быть гладкой, без видимых черных пятен, ям или трещин из -за плохого материала или неправильной технологии производства. Размер строительства должен соответствовать требованиям рисунка.
5 、 Fittings
5.1 Breakout
5.2Stulation Tribes (исходная длина: 450 мм)
5.3 ПВХ ленты
5.4
.
