Определите необходимое номинальное постоянное напряжение, постоянный ток и мощность постоянного тока. Они определяют номинальное напряжение и ток вторичной обмотки трансформатора, а также конфигурацию схемы выпрямителя. Учитывайте перегрузочную способность и рабочий цикл.
Укажите первичное напряжение, частоту (50 Гц или 60 Гц) и количество фаз. Убедитесь, что вход поступает от выделенного фидера или общей шины, и существуют ли колебания или дисбаланс напряжения.
Выберите количество импульсов выпрямителя:
6-импульсный: простой, более дешевый, с более высоким содержанием гармоник.
12-импульсный: две вторичные обмотки с фазовым сдвигом 30°, пониженными гармониками.
24-импульсный: четыре вторичные обмотки, дальнейшее снижение гармоник, подходит для больших нагрузок постоянного тока.
Число импульсов определяет количество вторичных обмоток, углы сдвига фаз и соединения обмоток.
Выберите соединение обмотки (например, треугольник, звезда, зигзаг) и процентное сопротивление. Импеданс влияет на ток короткого замыкания, параллельную работу и разделение гармоник. Для многообмоточных трансформаторов задайте фазовый сдвиг между вторичными обмотками.
Выберите в соответствии со средой установки и профилем нагрузки:
AN (Природный воздух): Для помещений с низкой и средней производительностью, в чистых помещениях.
AF (принудительная вентиляция): более высокая производительность с вентиляторами в помещении.
ONAN (Oil Natural Air Natural): погружение в масло, для наружного или внутреннего использования.
ONAF (Oil Natural Air Forced): более высокая производительность, масляный насос с вентиляторами.
OFAF (Oil Forced Air Forced): Очень высокая производительность, принудительная циркуляция масла.
Водяное охлаждение: для чрезвычайно высокой удельной мощности или ограниченного пространства.
Укажите класс изоляции (например, класс F, класс H) и допустимое превышение температуры. Более высокое повышение температуры уменьшает размер и стоимость, но может повлиять на срок службы. Учитывайте температуру окружающей среды, высоту над уровнем моря и вентиляцию.
Определите максимально допустимые потери холостого хода и потери нагрузки. В конструкциях с низкими потерями используется высококачественная кремниевая сталь, оптимизированная геометрия сердечника и медные обмотки с высокой проводимостью. Подтвердите, требуется ли соответствие конкретным стандартам эффективности (например, IEC 60076-20, GB 20052).
В помещении/на открытом воздухе: влияет на корпус, охлаждение и степень защиты.
Высота: выше 1000 м требуется снижение номинальных характеристик или специальная изоляция.
Температура окружающей среды: Высокая температура окружающей среды снижает производительность; низкая температура окружающей среды влияет на вязкость масла.
Влажность и загрязнение: Укажите путь утечки и защиту от коррозии.
Сейсмическая и ветровая нагрузка: Для наружной установки подтвердите механическую конструкцию.
Укажите применимые стандарты: IEC 60076, GB 1094, IEEE C57.12.00 и т. д. Плановые испытания включают сопротивление обмотки, коэффициент трансформации, импеданс, потери на холостом ходу, потери при нагрузке, диэлектрические испытания и повышение температуры. Типовые испытания могут включать измерение грозового импульса, короткого замыкания и гармоник.
Подтвердите допустимую площадь основания, высоту и вес для транспортировки и установки. Для масляных агрегатов учитывайте объем масла и доступ для обслуживания. Для сухого типа учитывайте зазор для охлаждения.
| Параметр | Единица измерения | Типичный диапазон/опция |
|---|---|---|
| Тип | — | Трансформатор выпрямительный, сухой или масляный. |
| Номинальное напряжение постоянного тока | V | 50 – 2000 г. |
| Номинальный постоянный ток | A | 100 – 100 000 |
| Номинальная мощность постоянного тока | кВт | 50 – 200 000 |
| Первичное напряжение | кв | 0,4 – 220 |
| Частота | Гц | 50/60 |
| Количество фаз | — | 3 |
| Число импульсов выпрямителя | — | 6, 12, 24 или по индивидуальному заказу |
| Вторичные обмотки | — | 1–4 и более |
| Фазовый сдвиг | ° | 0–30 (между обмотками) |
| Материал обмотки | — | Медь/Алюминий |
| Основной материал | — | Кремниевая сталь с ориентированной зеренной структурой |
| Метод охлаждения | — | АН, АФ, ОНАН, ОНАФ, ОФАФ, с водяным охлаждением |
| Класс изоляции | — | Ж/Ч |
| Повышение температуры | K | 60–100 (по индивидуальному заказу) |
| Импеданс | % | 4–12 (по индивидуальному заказу) |
| Потеря холостого хода | кВт | Согласно дизайну и стандарту |
| Потеря нагрузки | кВт | Согласно дизайну и стандарту |
| Эффективность | % | ≥ 98 (при номинальной нагрузке) |
| Степень защиты | ИП | IP00 – IP54 |
| Высота | m | ≤ 1000 (стандарт); >1000 со снижением номинальных характеристик |
| Температура окружающей среды | °С | от -25 до +45 (стандартно) |
| Стандарты | — | МЭК 60076, ГБ 1094, IEEE C57.12.00 |
| Установка | — | Крытый/Открытый |
Примечание. Все параметры настраиваются в зависимости от требований приложения. Перед заказом подтвердите фактические проектные данные.
Системы выпрямления для электролиза и гальваники
Плавка алюминия, меди и цинка
Дуговые печи постоянного тока и индукционный нагрев
Тяговое электроснабжение железных дорог и метрополитенов
Приводы постоянного тока для прокатных станов и бумагоделательных машин
Производство водорода и электрохимические процессы
Испытательные и исследовательские центры постоянного тока высокой мощности

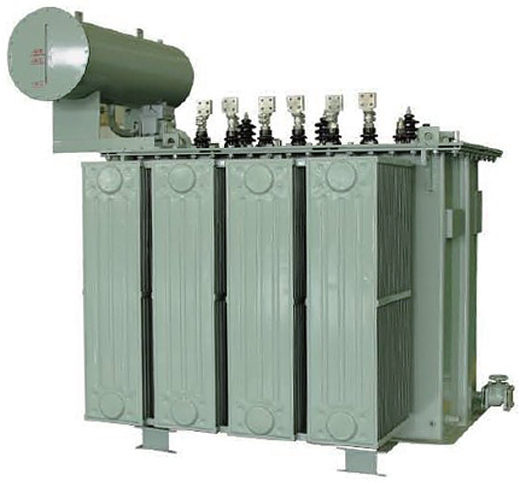

Выпрямитель трансформатор
Перекрывающие трансформаторы - это мощность оборудования выпрямителя, большинство источника питания постоянного тока и источник питания DC электронной системы поставляются сетью переменного тока, а оборудование состоит из трансформаторов и выпрямителя выпрямителя. Таким образом, выпрямитель трансформатор широко используется при электро -химическом эле -эле -эле -элегизисе, Elecrynic TR -действию, передачи мощности постоянного тока, преобразовании частоты и выпрямительнице промышленности Power.etc. Все эти трансформаторы имеют низкую потерю и энергосберегающие продукты и могут быть специально разработаны в соответствии с требованиями клиента.
1. Температура окружающей среды: максимальная температура, +40 ° C, мин температура, -30 ° (пересмотреть, если он находится за пределами диапазона)
2. Высота: ＜ 1000 м (повышение температуры и внешнее расстояние изоляции, которые должны быть изменены, если> 1000 м)
3. Относительная влажность: ＜ 90% (25 ℃)
4.Внешний класс загрязнения: 4
