Руководство по переключающему переключающему выключающему выключающему полюсу SF6
6 кВ,… .40,5 кВ, 400а, .. 630,… .1250a
Предоставил индивидуальное производство
Целые решения для дизайна, сборки, теста
● Резюме

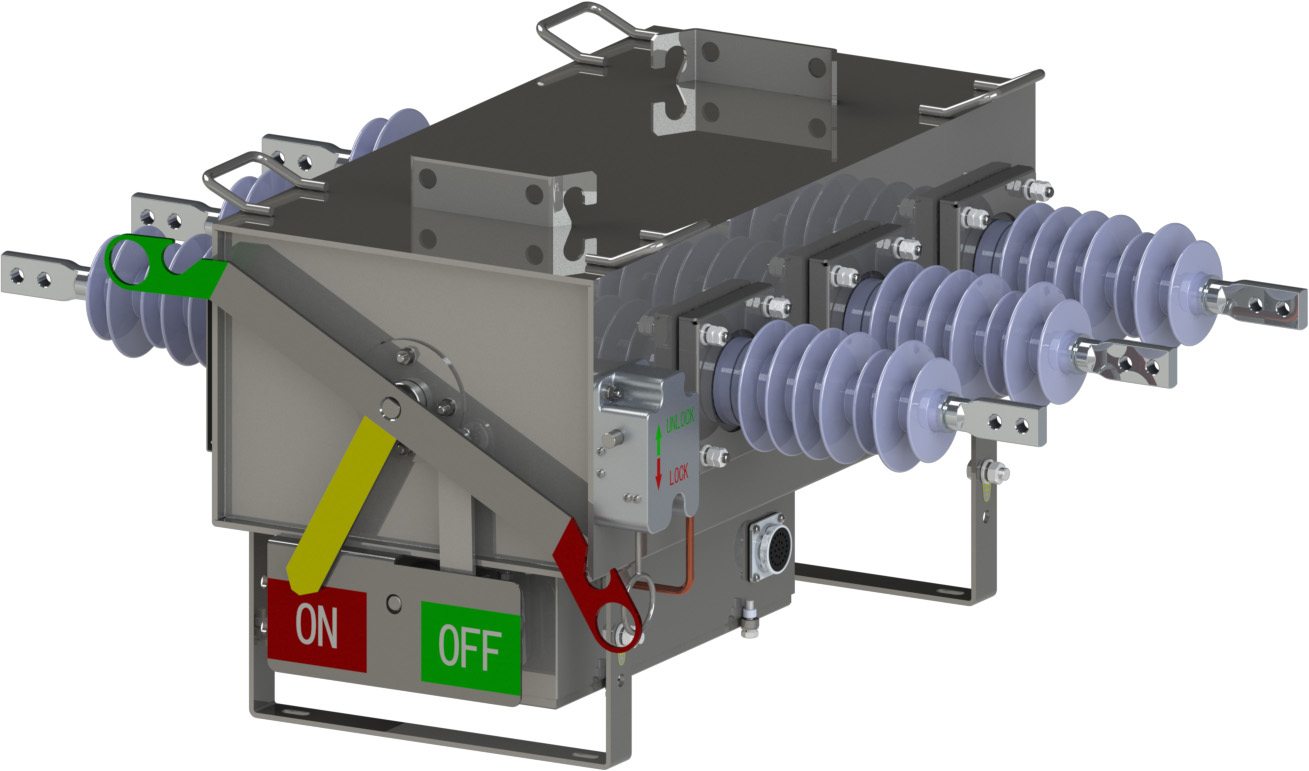

RPS-это SF6-изолированное, на открытом воздушном полюсе.

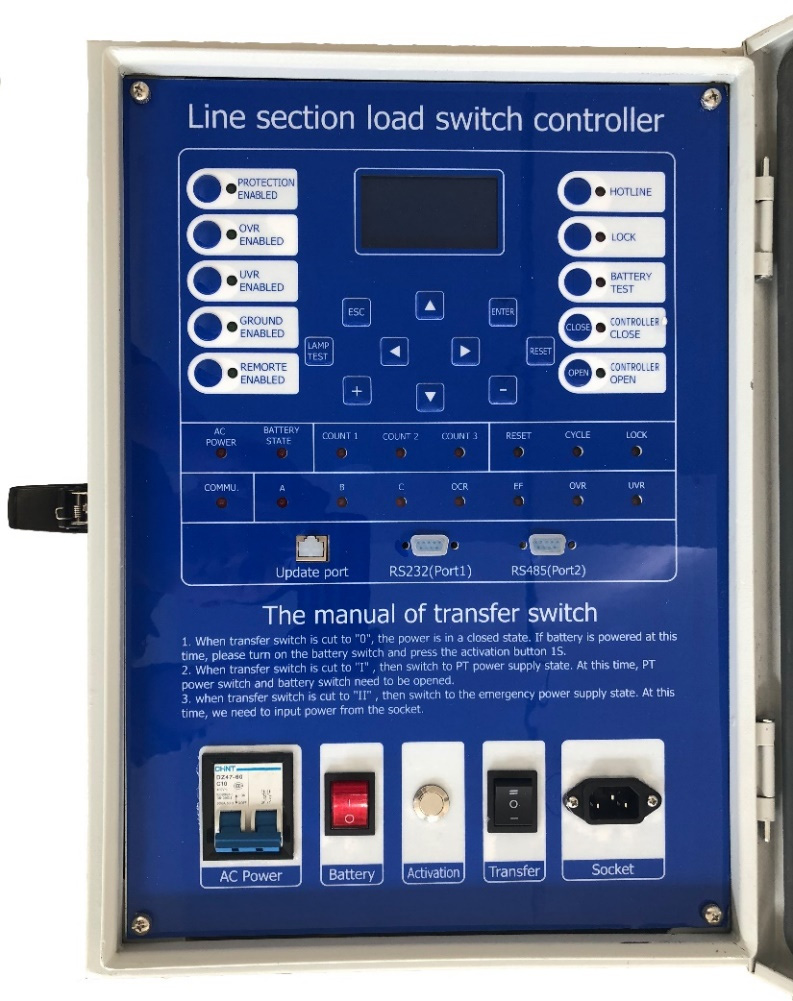

Разработано для использования в современных системах автоматизации дистанционного управления. RPS предлагает надежное обслуживание
Бесплатная операция даже в самых требовательных климатических условиях, включая атмосферы соли, коррозийный промышленность
Загрязнение, снег и лед. Он имеет отличный разрыв нагрузки и разлома, и удовлетворяет изоляции
Требования, указанные для переключателя нагрузки. Заземленный металлический резервуар предотвращает все возможные течения утечки через
открытый переключатель. RPS может работать вручную или мотор, работающий для локального и удаленного электрического управления, обновляется.
● Сервисная среда
1. Температура эстакадрала: максимальная температура: +85 ℃; Минимальная температура: -45 ℃
Влажность: средней средней влажности 95%; Среднесуточная влажность 90%.
Высота над уровнем моря: максимальная высота установки: 2500 м или выше.
Окружающий воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, пар
● Предложение
С дополнительными классами для номинального диапазона тока:
-Тип RPS 15, Rating6-20 кВ с 400A, 16 KAUP до 1250A, 20KA;
-Тип RPS 27, Rating22-27 кВ с 400A, 16 Kaup до 1250A, 20KA;
-Тип RPS 38, рейтинговой 30-40,5 кВ с 400A, 16 Kaup до 1250A, 20KA;
С дополнительными классами для различной установки приложения сетки:
Функция раздела (раздел)
50 мгновенного/определенного перерыва (P.OC)
51 Фазовый перерыв времени (P.Fast Curve/P.Delay Curve)
Перегрузка (N.Fast Curve/N.Delay Curve)
50N остаточная земля мгновенная/определенная перегрузка (g.oc)
51N остаточная заземляющая временная перерыва (G.Fast Curve/G.Delay Curve)
50SEF чувствительный разлом Земли (SEF)
51C холодная нагрузка (холодная нагрузка)
TRSOTF Switch-Onto-Fault (SOTF)
59 над напряжением ( L.Over Volt )
27 под напряжением (L.ner volt)
Функции мониторинга:
Первичные/вторичные фазы и токи Земли
Направление
Первичная/вторичная линия и фазовые напряжения
Кажущийся коэффициент мощности и мощности
Реальная и реактивная сила
Исторический протокол спроса
Положительное напряжение и ток последовательности фазы
Отрицательное напряжение и ток последовательности отрицательной фазы
Нулевая фаза напряжение
Частота
Бинарный вход/состояние вывода
Схема поездки здоровой/сбой
Время и дата
Записи об неисправностях
События записей
● функция RPS
Высококачественная нержавеющая сталь 3 мм используется для резервуара, который предназначен для максимальной надежности и
минимальная линия сварки, чтобы минимизировать коррозию и, в частности, гарантировать безопасность
Операционный персонал даже с внутренними разломами дуги при максимальной разломе резервуара может
Выдерживает внутреннюю ошибку без вентиляции горячих газов.
Механизм независимой пружины применяет патентную спиральную пружину Rockwill ® , обеспечивает гарантированную нагрузку
Разлома создавать возможность, обеспечивая скорость открытия и закрытия переключателя.
RPS предоставлен индикатор позиции, отражающего свет, который непосредственно подключен к работе переключателя
вал обеспечивает четкое и однозначное индикацию положения переключателя. Индикатор, сделанный из света, отражающий материал, который
легко видно с уровня земли даже ночью во время вождения дождя.
● Основные новые преимущества RPS
Подать технологию закрытия устройств специального проектирования с собственным патентом, он подал заявку на обычную и
Аномальная ситуация закрывает. Скорость закрытия (время) соответствует IEC62271-100.
Эта функция может компенсировать от ошибки магнитного привода, которая, когда привод не может работать, вызовет серьезную аварию.
Коррозионная, композитная втулка
Механизм ручной блокировки (включая крючок)
Надежный жилье
Индикатор O/C (изготовлен из света, отражающего материал),
Операционный счетчик, манометр плотности газа, которые легко
видимо с уровня земли.
Усовершенствованное и интегрированное обнаружение утечки гелия
и заполнение оборудования, которое обеспечивает утечку SF6
Каждый переключатель составляет менее 0,1% строго в год.
Моторный привод, который легко модифицируется на месте, чтобы
Единицы вручную эксплуатируются.
● Расстояния RPS -полза
Терминал до заземления | 5 кВ бил 95/110 кВ | 27 кВ BIL125/150KV | 38 кВ BIL 170/200 кВ |
Составная втулка | 564 мм | 840 мм | 1400 мм |
Фарфоровая втулка | 556 мм | 708 мм | 1250 мм |
● Трансформатор тока и датчик напряжения
Номер части | RPS-15 | RPS-27 | RPS-38 | |||
Руководство | Моторизировать | Руководство | Моторизировать | Руководство | Моторизировать | |
Ток трансформатор | / | 3 | / | 3 | / | 3 |
Датчик напряжения | / | 3/6 | / | 3/6 | / | 3/6 |
Примечание. Трансформаторы тока и датчики напряжения могут быть настроены в соответствии с требованиями.
● Стандарты для справки
IEC 62271-1 IEC62271-102 IEC 62271-103
Высоковольтный распределительный устройства и управление. Часть 103: Переключатели для номинального напряжения выше 1 кВ до 52 кВ

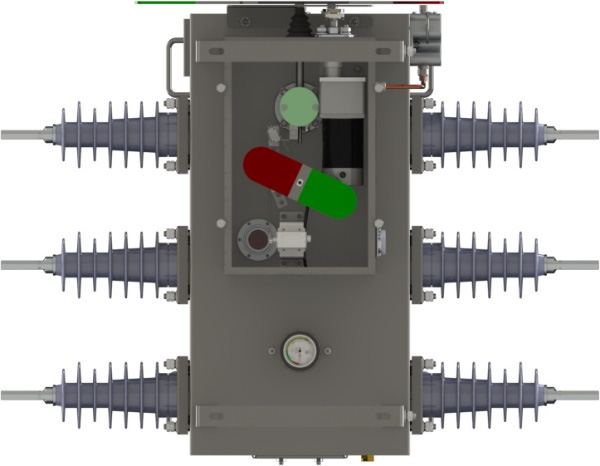

Фронт: Цвет прозрачный индикатор O/C
● Основные технические данные
