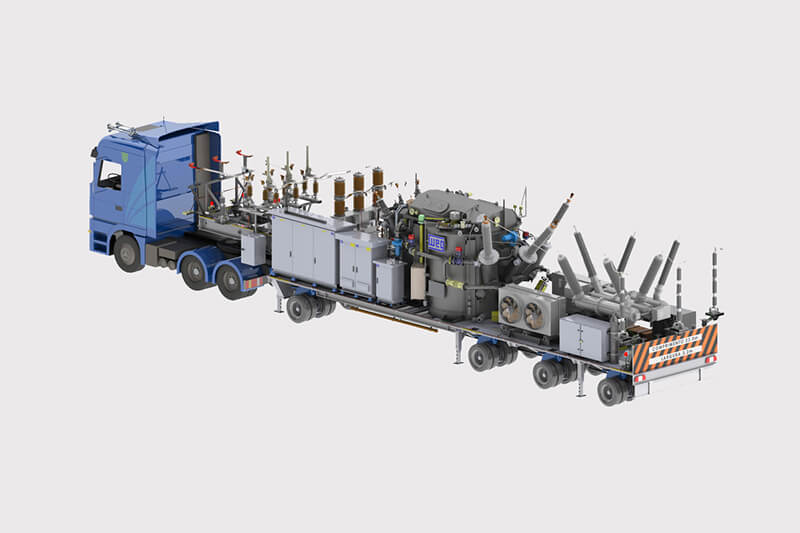

Сборные электрические мобильные центры (PEMC) — это изготовленные по индивидуальному заказу, собранные на заводе и протестированные электрические центры, спроектированные и изготовленные для удовлетворения конкретных потребностей клиентов. Конструкция является модульной, что обеспечивает высокий уровень гибкости и позволяет охватить широкий спектр применений, включая:
Наружные распределительные подстанции (до 132кВ)
Одиночные трансформаторные подстанции (до 132кВ, 20 МВА)
Multi-Transformer Stations
Генерируя электрические центры
Кроме того, для специального применения в опасных зонах могут поставляться PEMC под давлением.
Первичное напряжение может варьироваться до 132 кВ. Вторичное напряжение (для PEMC трансформаторной подстанции) может быть как среднего, так и низкого напряжения в соответствии с требованиями заказчика.
PEMC построен на горячеоцинкованной базовой раме, что позволяет поднимать и переносить весь центр как единое целое. Поскольку эти центры созданы по индивидуальному заказу, их содержание варьируется в зависимости от конкретных потребностей клиентов.
PEMC может содержать некоторые или все из следующих элементов:
Генератор
Силовой трансформатор (до 20 МВА, 132кВ)
Металлическое распределительное устройство
Наружные выключатели нагрузки или автоматические выключатели
Аккумуляторы и зарядные устройства для аккумуляторов
Вспомогательные трансформаторы
Распределительные панели переменного/постоянного тока
Система обнаружения пожара
Система кондиционирования
И другое вспомогательное оборудование
| Значение | параметра |
|---|---|
| Максимальная температура | +40°С |
| Минимальная температура | -35°С |
| Среднемесячная влажность | ≤ 95% |
| Среднесуточная влажность | ≤ 90% |
| Максимальная высота установки | 2500 м над уровнем моря |
| Состояние окружающего воздуха | Отсутствие видимого загрязнения коррозионными/горючими газами, парами и т. д. |
| Вибрация | Отсутствие частой сильной тряски |
| Описание | функции |
|---|---|
| Модульная конструкция | Очень гибкий, настраиваемый для различных приложений. |
| Заводская сборка и испытания | Готов к использованию сразу после поставки, что сокращает время установки на месте. |
| Единичный транспорт | Оцинкованная горячеоцинкованная опорная рама позволяет поднимать и переносить как единое целое. |
| Широкий диапазон напряжения | Первичное напряжение до 132кВ; вторичное напряжение (MV или LV) по мере необходимости. |
| Вариант для опасной зоны | Доступна конструкция под давлением для особых опасных сред. |
| Универсальное решение | Может интегрировать трансформатор, распределительное устройство, генератор, батарею, систему обнаружения пожара, систему отопления, вентиляции и кондиционирования и многое другое. |
| Описание | приложения |
|---|---|
| Временный источник питания | Строительные площадки, аварийное электроснабжение, аварийное восстановление. |
| Электрификация отдаленных районов | Шахтерские поселки, нефтяные месторождения, электрификация сельской местности. |
| Коммунальные подстанции | Наружные распределительные подстанции и трансформаторные подстанции. |
| Промышленные предприятия | Мультитрансформаторные станции для заводов и нефтеперерабатывающих заводов. |
| Интеграция возобновляемых источников энергии | Подключение к солнечной и ветряной электростанциям. |
| Опасные зоны | PEMC под давлением для взрывоопасных или агрессивных сред. |
| Значение параметра | /диапазон |
|---|---|
| Первичное напряжение | До 132кВ |
| Рейтинг трансформатора | До 20 МВА |
| Вторичное напряжение | Среднее напряжение или низкое напряжение (настраиваемый) |
| Базовая рама | Горячеоцинкованная сталь |
| Транспорт | Одиночный блок (подъемный) |
| Корпус | Устойчивый к атмосферным воздействиям, устойчивый к коррозии |
| Охлаждение | Естественный или принудительный (AC опционально) |
| Защита | IP54 или выше (настраиваемый) |
| Стандарты | IEC, ANSI, GB (определяется заказчиком) |
| Описание | преимущества |
|---|---|
| Настраиваемый | Разработан с учетом конкретных требований проекта. |
| Быстрое развертывание | Собран и протестирован на заводе, готов к немедленному использованию. |
| Экономически эффективный | Сокращает время строительства и затраты на рабочую силу. |
| Надежный | Высококачественные компоненты, прочная конструкция для суровых условий. |
| Гибкий | Модульная конструкция позволяет легко расширять или реконфигурировать. |
| Глобальные стандарты | Соответствует стандартам IEC, ANSI или GB по запросу. |
