1. Выбор материала проводника

Логика выбора: выбирайте медь, если приоритетными являются проводимость и устойчивость к короткому замыканию. Выбирайте алюминий, когда снижение веса, экономия средств и устойчивость к коррозии имеют большее значение. Для точек перехода медь-алюминий используйте биметаллические разъемы во избежание гальванической коррозии.

2. Размер и скрутка проводника

• Диапазон поперечного сечения: 16 – 1500 мм⊃2; (4 AWG – 3000 тыс. смил).

• Скрутка: 7, 19, 37, 61, 91, 127 жил. Большее количество прядей улучшает гибкость, но может немного снизить прочность на разрыв для данного поперечного сечения.

• Класс: Класс AA концентрическая скрутка является стандартной для неизолированных воздушных проводов.

• Определите размер по току нагрузки, падению напряжения, току короткого замыкания и механической нагрузке (ветер, лед).

3. Номинальное напряжение и ток

• Напряжение: Жесткотянутые неизолированные проводники используются в воздушных линиях от распределительного напряжения до уровней передачи сверхвысокого напряжения. Характеристики коронного разряда улучшаются при увеличении диаметра проводника.

• Допустимая нагрузка: Зависит от размера проводника, материала, температуры окружающей среды, скорости ветра, солнечной радиации и допустимой температуры проводника. Подтвердите номинальный постоянный ток и устойчивость к короткому замыканию для проекта.

4. Механическая прочность и диапазон

• Прочность на разрыв: Твердотянутая медь обеспечивает более высокую прочность на разрыв, чем отожженная медь. Алюминий 1350-H19 обладает умеренной прочностью.

• Проектирование пролета: расчет провисания и напряжения при наихудших ветровых и ледовых нагрузках. Максимально допустимое напряжение обычно составляет 20–25% от предела прочности на разрыв.

• Длинные пролеты. Для переправ через реки, долины или сверхдлинных пролетов рассмотрите возможность использования ACSR или высокопрочных проводников.

5. Среда установки

• Прибрежные и промышленные зоны: укажите дополнительное покрытие или смазку для защиты от коррозии.

• Зоны с высоким уровнем загрязнения: Подтвердите требования к утечке и коррозии.

• Зоны с высокими температурами: проверьте пределы температуры проводника в зависимости от условий окружающей среды.

• Пролеты, подверженные вибрации: рассмотрите возможность использования виброгасителей или спиральных вибростержней.

6. Варианты обработки поверхности и индивидуальной настройки

• Неизолированная поверхность: стандарт для чистых сред.

• С консистентным покрытием: для защиты от коррозии в прибрежных или промышленных зонах.

• Окисленный: для особых требований к склеиванию или внешнему виду.

• Скрутка по индивидуальному заказу: по запросу доступны различные диаметры проволоки, длины свивки или комбинации материалов.

• Упаковка по индивидуальному заказу: рулоны, деревянные бочки, стальные бочки или стально-деревянные бочки.

7. Стандарты и тестирование

Укажите применимые стандарты:

• ASTM B232: Алюминиевые проводники концентрической свивки, армированные сталью с покрытием (ACSR) – и соответствующие спецификации неизолированных проводников.

• IEC 61089: Многопроволочные электрические многожильные провода концентрической свивки круглого сечения.

• BS 215: Алюминиевые жилы и алюминиевые жилы, армированные сталью.

• GB/T 1179: Многопроволочные электрические многожильные провода концентрической прокладки круглого провода.
  Запросите отчеты об испытаниях на прочность на разрыв, сопротивление постоянному току и проводимость.

8. Радиус изгиба и длина барабана

• Радиус изгиба: обычно 20 × внешний диаметр при монтаже для оголенных многожильных проводов.

• Длина барабана: выбирайте в зависимости от длины маршрута, количества соединений, ограничений по транспортировке и метода установки.

Технические спецификации

Примечание. Технические характеристики зависят от материала и скрутки. Перед заказом подтвердите фактические размеры, данные испытаний и соответствие стандартам.

Типичные приложения

• Воздушные линии электропередачи и распределения

• Заземление и системы заземления

• Электрификация железных дорог (контактные провода)

• Линии промышленного электроснабжения

• Шинопроводы и соединения подстанций

• Прибрежные, промышленные зоны и зоны с высоким уровнем загрязнения (с дополнительным покрытием)

Информация для заказа

Для получения точного предложения предоставьте:

1. Материал: твердотянутая медь или алюминий 1350/1370.

2. Площадь поперечного сечения (мм⊃2;)

3. Конфигурация скрутки (например, 7/2,10, 19/2,50, 37/2,50)

4. Требуемый стандарт: ASTM B232, IEC 61089, BS 215, GB/T 1179 или другой.

5. Обработка поверхности: голая, с жирным покрытием, окисленная или по индивидуальному заказу.

6. Требования к прочности на растяжение

7. Общая длина и предпочтительная длина барабана

8. Требования к упаковке

9. Порт назначения

Металлический всплеск ареста для защиты от перенапряжения

Введение продукта

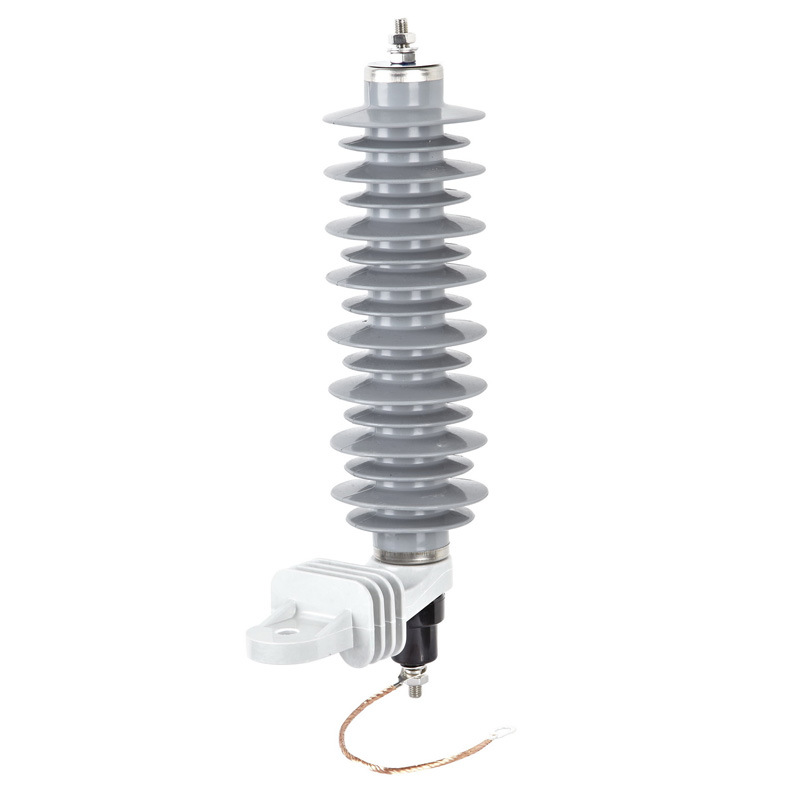

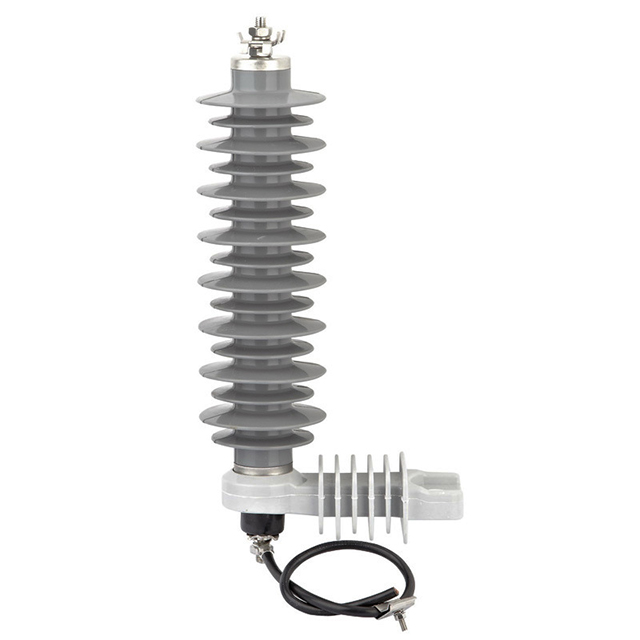

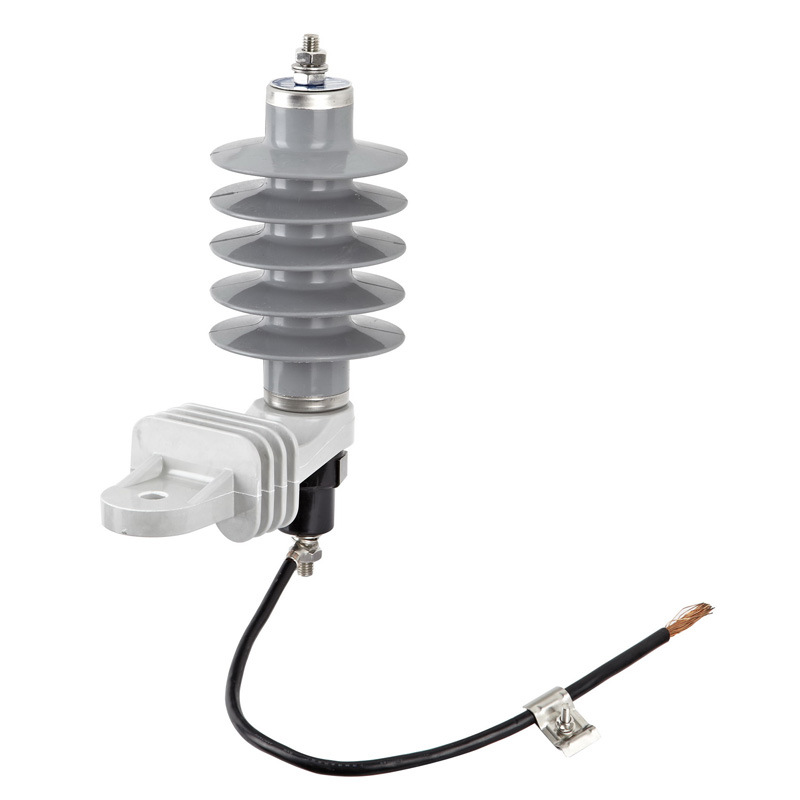

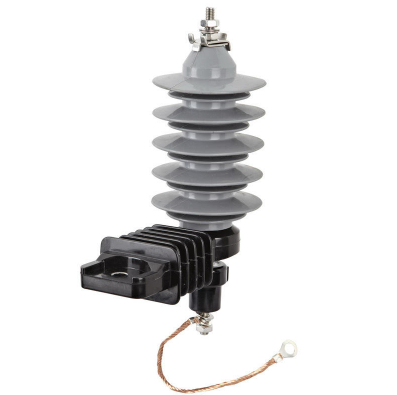

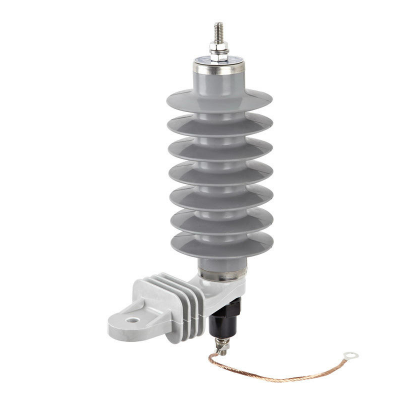

Этот металлооксидный разрядник (ОПН) представляет собой бесзазорное варисторное устройство на основе оксида цинка, предназначенное для защиты оборудования энергосистемы от перенапряжений, вызванных ударами молнии и операциями переключения. Подходит для трансформаторов, распределительных устройств, кабельных наконечников, двигателей и воздушных линий в распределительных и передающих сетях. Разрядник доступен в версиях с полимерным или фарфоровым корпусом, с номинальным напряжением от 0,22 кВ до 500 кВ и номинальными токами разряда 5 кА, 10 кА или 20 кА. При закупках ключевым моментом является быстрое реагирование, работа без обслуживания и соответствие стандарту IEC 60099-4, что обеспечивает надежную координацию изоляции и снижает риск отказа оборудования.

Как правильно выбрать металлооксидный ограничитель перенапряжения

1. Напряжение системы и конфигурация заземления

Выберите разрядник MCOV в соответствии с типом заземления системы. Опубликованные значения MCOV обычно основаны на температуре окружающей среды 40°C или 45°C..

MCOV должно быть как минимум на 5 % выше, чем самое высокое постоянное напряжение энергосистемы. Номинальное напряжение обычно составляет 1,25 × MCOV.

2. Класс разрядника и тип применения

В стандарте IEC 60099-4:2014 разрядники для защиты от перенапряжения подразделяются на классы станций (S) и распределительных (D) по энергоемкости, которые подразделяются на высокий режим (H), средний режим (M) и низкий режим (L). IEEE C62.11 дополнительно определяет типы приложений:

3. Номинальный ток разряда (In)

• 5 кА: стандартная защита распределения, умеренная грозовая активность.

• 10 кА: Подстанции, ответственные трансформаторы, зоны с высокой плотностью молний. Рекомендуется для большинства приложений среднего и высокого напряжения.

• 20 кА: очень сильное воздействие молнии или критическое оборудование станции.

4. Поглощение энергии и класс линейного разряда

Способность поглощать энергию определяет способность разрядника выдерживать многочисленные удары молнии или длительные коммутационные перенапряжения. Классы линейного разряда (согласно IEC 60099-4) включают класс 1 (2 кДж/кВ), класс 2 (5,5 кДж/кВ), класс 3 (6,0 кДж/кВ) и выше. Выберите класс, соответствующий ожидаемому энергетическому режиму установки.

5. Материал корпуса: полимер или фарфор.

Выбирайте полимер, когда приоритетами являются вес, безопасность и экологичность. Выбирайте фарфор, когда экстремальная механическая нагрузка и долговременная устойчивость к ультрафиолетовому излучению имеют решающее значение.

6. Расстояние утечки и уровень загрязнения

Выберите путь утечки в соответствии с условиями установки согласно IEC 60815:

Стандартные корпуса из силиконовой резины рассчитаны на минимальный удельный путь утечки 31 мм/кВ и соответствуют уровню загрязнения категории IV (очень тяжелый)..

7. Среда установки

• Закрытое распределительное устройство: Компактная конструкция с соответствующим зазором. Проверьте снижение характеристик по высоте и температуре окружающей среды.

• Наружные подстанции: Подтвердите расстояние утечки с учетом уровня загрязнения и механической нагрузки от ветра/льда.

• Прибрежная зона/пустыня: используйте полимерный корпус с большой длиной пути утечки и гидрофобной поверхностью.

• Большая высота: снижение номинальных характеристик для высоты более 1000 м.

• Сейсмические зоны: проверьте механическую прочность и требования к монтажу.

8. Стандарты и тестирование

Укажите применимые стандарты:

• IEC 60099-4: Металлооксидные разрядники без зазоров для систем переменного тока.

• IEEE C62.11: Металлооксидные ограничители перенапряжения для цепей переменного тока.

• МЭК 60099-5: Рекомендации по выбору и применению.

Плановые испытания включают выдерживание переменного тока, частичный разряд и измерение критического напряжения. Типовые испытания могут включать испытания на рабочий режим, остаточное напряжение и испытание на короткое замыкание..

Технические спецификации

Примечание. Технические характеристики зависят от номинального напряжения, класса и материала корпуса. Перед заказом проверьте фактические размеры и данные испытаний на соответствие требованиям проекта.

Типичные приложения

• Защита трансформаторов и распределительных устройств на подстанциях

• Защита распределительных линий и фидеров

• Заделка кабеля и защита кабельных аксессуаров

• Защита двигателя, генератора и конденсаторной батареи

• Защита воздушной линии электропередачи

• Системы возобновляемой энергии (солнечная, ветровая) и промышленное распределение электроэнергии

• Прибрежная, пустынная и загрязненная среда.
