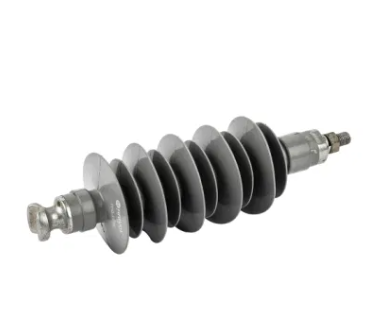

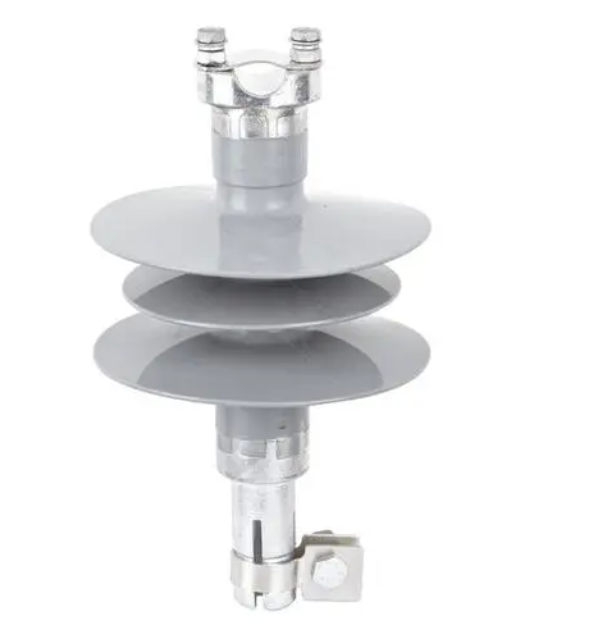

Композитный полимерный изолятор высокого напряжения является расширенным типом изолятора, используемого в системах электрических энергопотреблений для поддержки и изоляции высоковольтных проводников. Эти изоляторы предназначены для выдержания высокого электрического напряжения, механических нагрузок и условий окружающей среды. Они все чаще заменяют традиционные керамические или стеклянные изоляторы из -за их превосходной производительности и долговечности.
Эти составные полимерные изоляторы должны соответствовать международным стандартам, таким как IEC 61109, IEC 61952 и IEEE 1523.
Они проходят строгие испытания на электрические, механические и экологические характеристики.
Конструирование составного полимерного изолятора высокого напряжения является критическим аспектом его конструкции, обеспечивающего его соответствие требуемым электрическим, механическим и экологическим стандартам производительности. Ниже приведено подробное объяснение строительства этих изоляторов, разбитое на их ключевые компоненты:
1. Core (несущая нагрузка): изготовлен из стекловолокна, усиленной эпоксидной смолой. Обеспечивает изолятор с высокой механической прочностью для выдержания растяжения, сжатия и изгибающих нагрузок.
2. Внешние бассейны (внешнее корпус): изготовлено из силиконового резины или этилена пропилена -диенового мономера (EPDM). Защищает ядро от факторов окружающей среды и обеспечивает электрическую изоляцию.
3. Конечные фитинги (металлические насадки): изготовлен из оцинкованной стали, алюминия или пластичного железа. Подключает изолятор к линии передачи или опорной структуре.
| Тип | Оцененное напряжение (кВ) | Указанная механическая нагрузка (кН) | Длина секции (мм) | Мин дуговое расстояние (мм) | Расстояние утечки (мм) | Молнионный импульс выдержал бил (кВ) | Частота мощности выдерживается (влажная) (кВ) |
| FPQ-12/4 | 12 | 4 | 215 | 125 | 280 | 75 | 42 |
| FPQ-15/5 | 15 | 5 | 250 | 180 | 370 | 105 | 42 |
| FPQ-24/8 | 24 | 8 | 305 | 255 | 715 | 150 | 75 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1100 | 185 | 95 |
| FPQ-36/8 | 36 | 12 | 440 | 360 | 1300 | 185 | 95 |
Линии передачи: используется в верхних линиях электропередачи для высоковольтной передачи (обычно 11 кВ и выше).
Подстанции: используются в подстанциях для поддержки автобусов и изоляции оборудования.
Электрификация железной дороги: Используется в верхних категориях для железных дорог.
Системы HVDC: подходящие для приложений высоковольтного постоянного тока (HVDC).
Используйте деревянные коробки и пластиковую упаковку, чтобы защитить продукты от физических повреждений, влаги и загрязнителей окружающей среды.
Доставлено по всему миру через море, воздух или грузовые перевозки. Пользовательские решения для доставки доступны в зависимости от требований клиентов.
