Убедитесь, что напряжение системы не превышает номинал кабеля:
H07V-K: 450/750 В (U₀/U), подходит для большинства низковольтных цепей управления и питания.
RV: Обычно 450/750 В или 300/500 В в зависимости от стандарта и производителя.
Для трехфазных систем напряжением 400 В стандартным выбором является напряжение 450/750 В. Для цепей управления с более низким напряжением может быть достаточно напряжения 300/500 В.
Класс 5 (тонкая прядь): высочайшая гибкость, лучше всего подходит для мобильного применения, крутых изгибов и оборудования, подверженного вибрации.
Класс 2 (многожильный): Умеренная гибкость, подходит для стационарной установки с периодическим изгибом.
Твердый (Класс 1): Не рекомендуется для применений, требующих мобильности.
Для повышения мобильности выберите проводник класса 5 согласно IEC 60228.
Выбирайте размер проводника исходя из:
Непрерывный ток нагрузки
Допустимое падение напряжения
Температура окружающей среды и группировка
Устойчивость к короткому замыканию.
Типовой диапазон: от 0,5 мм² до 240 мм². Для панелей управления обычно используется 0,5–6 мм². Для силовых подключений может потребоваться 10–240 мм².
Изоляция из ПВХ: стандартная, рассчитана на постоянную температуру 70°C. Подходит для большинства применений внутри помещений.
Термостойкий ПВХ: при необходимости доступен для более высоких температур.
Огнестойкий ПВХ: для установок, требующих IEC 60332-1 или противопожарных характеристик в зависимости от проекта.
Подтвердите максимальную температуру проводника и условия окружающей среды.
В сухих помещениях в помещении: достаточно стандартного ПВХ.
Влажные или влажные помещения: проверьте пригодность или рассмотрите альтернативную изоляцию.
Зоны с высокими температурами: проверьте номинальную температуру с учетом тепла окружающей среды и оборудования.
Проводка на панели и в шкафу: Гибкий провод упрощает прокладку и снижает нагрузку на клеммы.
Мобильное оборудование: выбирайте большое количество прядей и соответствующий радиус изгиба.
Фиксированная установка: Обычно 4 × наружный диаметр.
Гибкая/мобильная установка: обычно 6 × внешний диаметр или как указано производителем.
При многократном изгибании соблюдайте рекомендуемый минимальный радиус изгиба, чтобы избежать усталости проводника.
Выберите цвета для фазы, нейтрали и защитного заземления:
Фаза: черный, коричневый, серый или другие цвета.
Нейтральный: синий.
Защитное заземление: Зеленый/желтый.
Другое: красный, белый, оранжевый и т. д. для проводки управления или сигнала.
Подтвердите требования к цвету в соответствии с местными нормами и правилами электропроводки.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
РВ: ГБ/Т 5023, ДЖБ/Т 8734.
Огнестойкость: МЭК 60332-1.
RoHS/REACH: подтвердите соответствие, если это требуется для рынка назначения.
При необходимости запросите протоколы испытаний или сертификаты соответствия.
Рулоны: 100 м, 200 м или по индивидуальному заказу.
Барабаны: Для больших поперечных сечений или большой длины.
Длина обрезки: при необходимости предварительно отрежьте клеммы или наконечники.
Подтвердите упаковку для защиты изоляции во время транспортировки и хранения.
| Параметр | Единица измерения | Типичный диапазон/опция |
|---|---|---|
| Стандартный | — | ЭН 50525-2-31, МЭК 60227, ГБ/Т 5023 |
| Тип | — | РВ/Х07В-К, одножильный гибкий провод |
| Номинальное напряжение U₀/U | V | 450/750 |
| Conductor | — | Гибкая медь, класс 5 по IEC 60228 |
| Изоляция | — | ПВХ |
| Температура проводника | °С | 70 (непрерывно) |
| Температура окружающей среды | °С | от -15 до +70 (фиксированная установка) |
| Диапазон поперечного сечения | мм² | 0,5 – 240 |
| Внешний диаметр | мм | Зависит от сечения |
| Радиус изгиба (фиксированный) | — | ≥ 4 × внешний диаметр |
| Радиус изгиба (гибкий) | — | ≥ 6 × внешний диаметр |
| Огнестойкость | — | Опционально, МЭК 60332-1 |
| Цвет | — | Черный, синий, коричневый, серый, зелено-желтый, красный, белый, оранжевый, на заказ |
| Упаковка | — | Рулон, барабан, длина обрезки |
| Длина | m | 100, 200, 500, 1000, по индивидуальному заказу |
| RoHS / ДОСТИГНУТЬСЯ | — | Доступно по запросу |
Примечание. Технические характеристики зависят от производителя и стандарта. Перед заказом подтвердите фактические размеры, температурный режим и сертификаты.
Внутренняя проводка распределительного устройства и панели управления
Распределительные щиты и коробки счетчиков
Электрооборудование и подключение приборов
Переносные инструменты и временные провода питания
Цепи освещения и сигнальная проводка
Щиты автоматики и приборов
Обслуживание и ремонт проводки там, где требуется гибкость

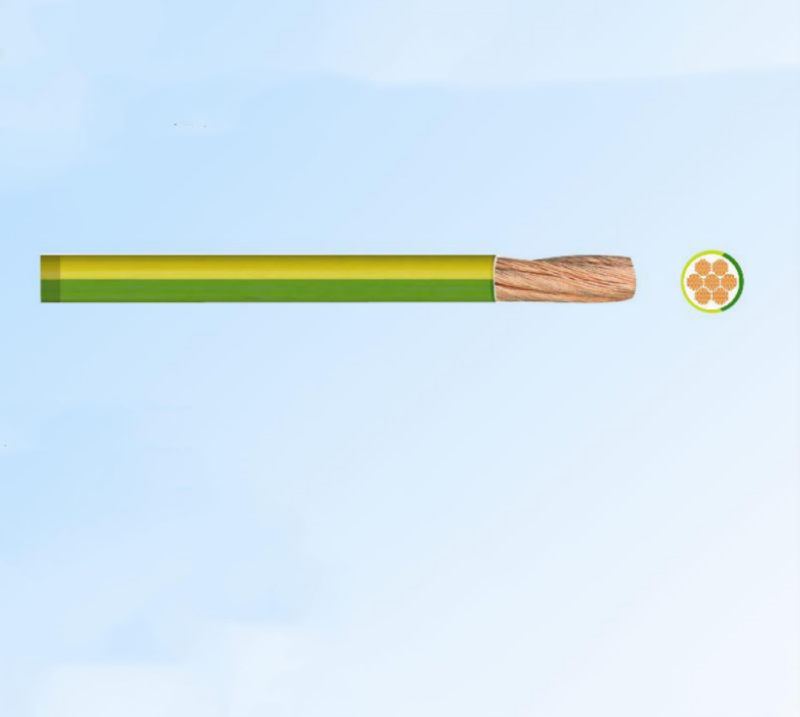

H07V-K
450/750V
Код:RV,H07V-K,NYAF
Стандарт: TEC227.VDE0281, BS6004
Конструкция: 1-гибного медного проводника
2-PVC изоляция
Применение: для защищенной установки в оборудовании и осветительном подборе.
Также для установки в кабелепровод, включенной и под
Технические данные: макс. Операция температуры 70 ℃
Короткая температура Ciruit 160 ℃
Номинальный Крест Раздел | Номер и диапазон проводов | Толщина изоляции | Средний общий диаметр | Проводник DC сопротивление в 20 ℃ | Примерно Общий Масса | Максимум Куратор переноски Емкость в 30 ℃ | ||
мм² | № × мм | мм | мин | максимум | Q/км | Кг/км | Труба а | Воздух а |
1.5 | 27 × 0,25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | 45 × 0,25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | 50 × 0,30 | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | 75 × 0,30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | 73 × 0,40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | 119 × 0,40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | 182 × 0,40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | 252 × 0,40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | 364 × 0,40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
