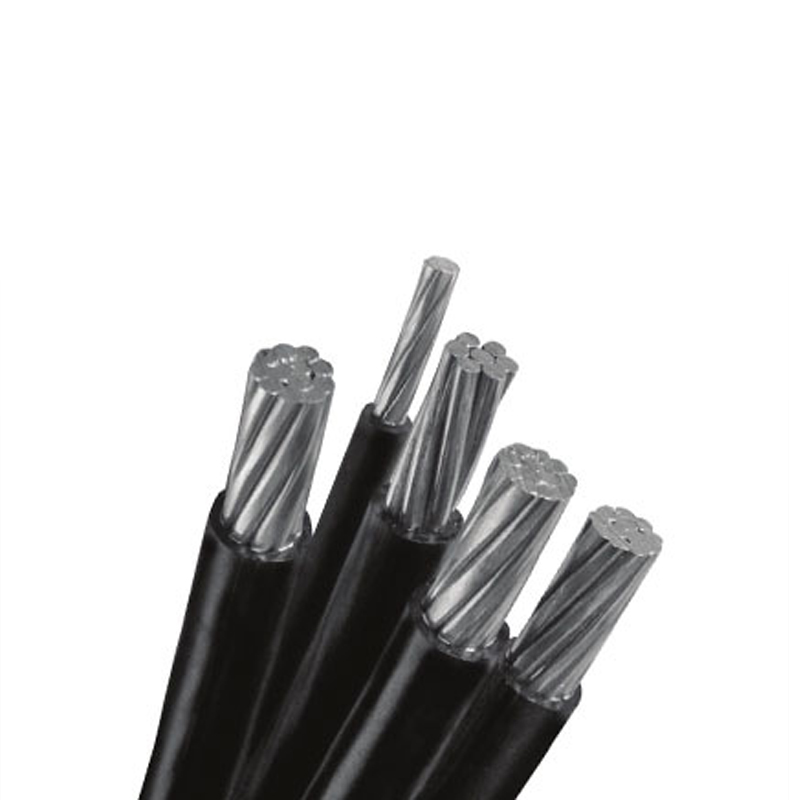

Высококачественный кабель ABC 35 кВ устанавливает новый эталон для надежности в приложениях подстанций, сочетая исключительные электрические характеристики с прочной долговечностью. Разработанный для выдержания 50 кА/1 с коротким замыканием -критическая функция безопасности для подстанций-этот кабель оснащена защищенной изоляцией и компактной конструкцией, которая уменьшает пространство установки на 30% по сравнению с традиционными кабелями подстанций.
Тюст -медный щит обеспечивает превосходную защиту EMI (электромагнитные помехи) и RFI (радиочастотные помехи), обеспечивая стабильную работу в электрически шумных средах. Полностью соответствует стандартам IEC 60502 и IEEE 404, он стал предпочтительным выбором для городских энергетических сетей, подстанций возобновляемых источников энергии и промышленных распределительных сетей, где надежность и эффективность пространства имеют первостепенное значение.
Параметр | Ценить |
Оцененное напряжение | 35 кВ |
Материал дирижера | Жестяная медь |
Устойчивость к изоляции | ≥100 ГОм при 20 ° C |
Короткий ток | 50 кА/1 с |
Материал оболочки | Xlpe |
Погода для защиты от атмосферных воздействий
Изоляция кабеля состоит из сшитого полиэтилена (XLPE), материала, известного своим сопротивлением влаге, ультрафиолетовому излучению и химическому воздействию. В сочетании с устойчивым к ультрафиолетовым устойчивым к УФ-контрольной оболочке и рейтингам IP68 эта конструкция гарантирует, что кабель остается работой в течение 40+ лет в средах на открытых и подземных подстанциях, в том числе прибрежные районы с высоким содержанием соли.
Высокая короткая пропускная способность
Твоящий медный проводник , который был за его превосходной проводимостью и коррозионной стойкостью-работоспособность в сочетании с слоем алюминиевого сплава, чтобы противостоять экстремальным тепловым и механическим напряжениям во время событий короткого замыкания. Это гарантирует, что кабель поддерживает целостность во время разломов, предотвращая катастрофические сбои и сокращение простоя для ремонта.
Проблемный дизайн
При компактном диаметре ≤60 мм кабель упрощает маршрутизацию в перегруженных средах подстанций, где пространство ограничено. Это снижает сложность установки и затраты на 15% , поскольку для размещения кабеля требуется меньше модификаций существующей инфраструктуры. Гибкая конструкция также обеспечивает радиус изгиба диаметром 10х кабеля , способствуя установке в плотных пространствах.
Подстанции : используются для внутренних и наружных соединений в подстанциях передачи и распределения, связывания трансформаторов, выключателей и шины с надежной передачей мощности с низкой потерей.
Возобновляемая энергия : интеграл для систем сбора в солнечных фермах и ветровых парках, где сопротивление погоды кабеля и высокая поддержка мощности эффективная агрегация мощности и подключение к сети.
Промышленность : соединяет тяжелые машины и распределительные панели в горнодобывающих, производственных и нефтехимических объектах, выходящих из суровых рабочих условий, типичных в промышленных средах.
Q: Что такое радиус изгиба?
A: Кабель разработан с минимальным радиусом изгиба 10 × его внешнего диаметра , который для кабеля диаметра 60 мм переводится на 600 мм. Эта гибкость обеспечивает легкую установку в ограниченных пространствах в подстанциях и вокруг существующего оборудования без ущерба для целостности конструкции.
В: требуются специальные наборы для завершения?
A: Да, мы рекомендуем использовать наши проприетарные предварительно преднамеренные терминации 35 кВ для оптимальной производительности. Эти проверенные на заводе прекращения обеспечивают надлежащую изоляцию и непрерывность защиты, сокращая время установки на 50% по сравнению с альтернативами, связанными с полевыми составами и минимизируют риск отказов, связанных с установкой.
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм⊃2;) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм⊃2;) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм⊃2;) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Высококачественный кабель ABC 35 кВ устанавливает новый эталон для надежности в приложениях подстанций, сочетая исключительные электрические характеристики с прочной долговечностью. Разработанный для выдержания 50 кА/1 с коротким замыканием -критическая функция безопасности для подстанций-этот кабель оснащена защищенной изоляцией и компактной конструкцией, которая уменьшает пространство установки на 30% по сравнению с традиционными кабелями подстанций.
Тюст -медный щит обеспечивает превосходную защиту EMI (электромагнитные помехи) и RFI (радиочастотные помехи), обеспечивая стабильную работу в электрически шумных средах. Полностью соответствует стандартам IEC 60502 и IEEE 404, он стал предпочтительным выбором для городских энергетических сетей, подстанций возобновляемых источников энергии и промышленных распределительных сетей, где надежность и эффективность пространства имеют первостепенное значение.
Параметр | Ценить |
Оцененное напряжение | 35 кВ |
Материал дирижера | Жестяная медь |
Устойчивость к изоляции | ≥100 ГОм при 20 ° C |
Короткий ток | 50 кА/1 с |
Материал оболочки | Xlpe |
Погода для защиты от атмосферных воздействий
Изоляция кабеля состоит из сшитого полиэтилена (XLPE), материала, известного своим сопротивлением влаге, ультрафиолетовому излучению и химическому воздействию. В сочетании с устойчивым к ультрафиолетовым устойчивым к УФ-контрольной оболочке и рейтингам IP68 эта конструкция гарантирует, что кабель остается работой в течение 40+ лет в средах на открытых и подземных подстанциях, в том числе прибрежные районы с высоким содержанием соли.
Высокая короткая пропускная способность
Твоящий медный проводник , который был за его превосходной проводимостью и коррозионной стойкостью-работоспособность в сочетании с слоем алюминиевого сплава, чтобы противостоять экстремальным тепловым и механическим напряжениям во время событий короткого замыкания. Это гарантирует, что кабель поддерживает целостность во время разломов, предотвращая катастрофические сбои и сокращение простоя для ремонта.
Проблемный дизайн
При компактном диаметре ≤60 мм кабель упрощает маршрутизацию в перегруженных средах подстанций, где пространство ограничено. Это снижает сложность установки и затраты на 15% , поскольку для размещения кабеля требуется меньше модификаций существующей инфраструктуры. Гибкая конструкция также обеспечивает радиус изгиба диаметром 10х кабеля , способствуя установке в плотных пространствах.
Подстанции : используются для внутренних и наружных соединений в подстанциях передачи и распределения, связывания трансформаторов, выключателей и шины с надежной передачей мощности с низкой потерей.
Возобновляемая энергия : интеграл для систем сбора в солнечных фермах и ветровых парках, где сопротивление погоды кабеля и высокая поддержка мощности эффективная агрегация мощности и подключение к сети.
Промышленность : соединяет тяжелые машины и распределительные панели в горнодобывающих, производственных и нефтехимических объектах, выходящих из суровых рабочих условий, типичных в промышленных средах.
Q: Что такое радиус изгиба?
A: Кабель разработан с минимальным радиусом изгиба 10 × его внешнего диаметра , который для кабеля диаметра 60 мм переводится на 600 мм. Эта гибкость обеспечивает легкую установку в ограниченных пространствах в подстанциях и вокруг существующего оборудования без ущерба для целостности конструкции.
В: требуются специальные наборы для завершения?
A: Да, мы рекомендуем использовать наши проприетарные предварительно преднамеренные терминации 35 кВ для оптимальной производительности. Эти проверенные на заводе прекращения обеспечивают надлежащую изоляцию и непрерывность защиты, сокращая время установки на 50% по сравнению с альтернативами, связанными с полевыми составами и минимизируют риск отказов, связанных с установкой.
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм⊃2;) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм⊃2;) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм⊃2;) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |

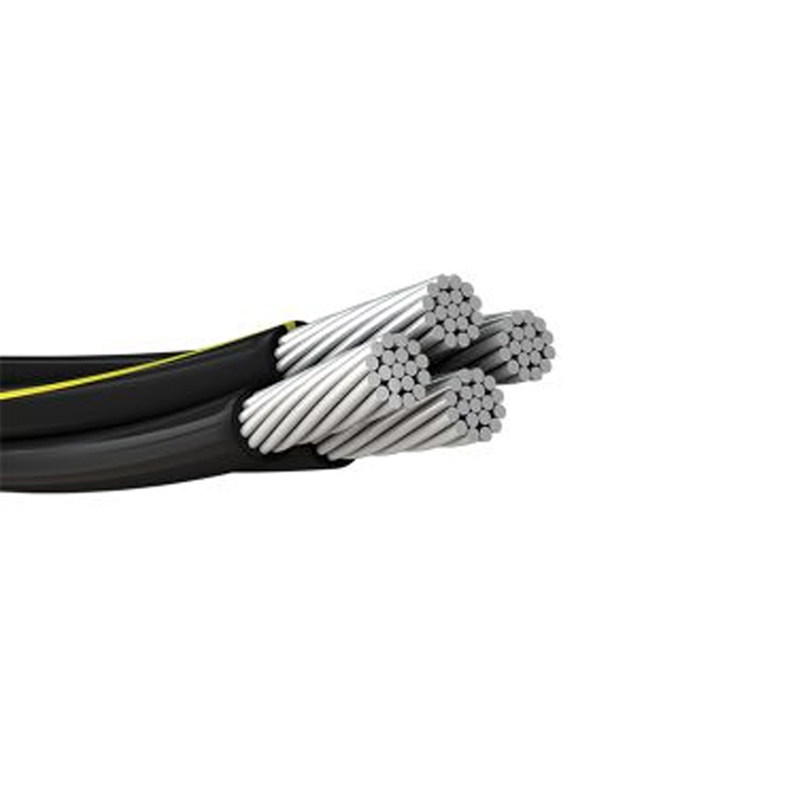

Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: алюминиевые проводники.
Приложение : Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |

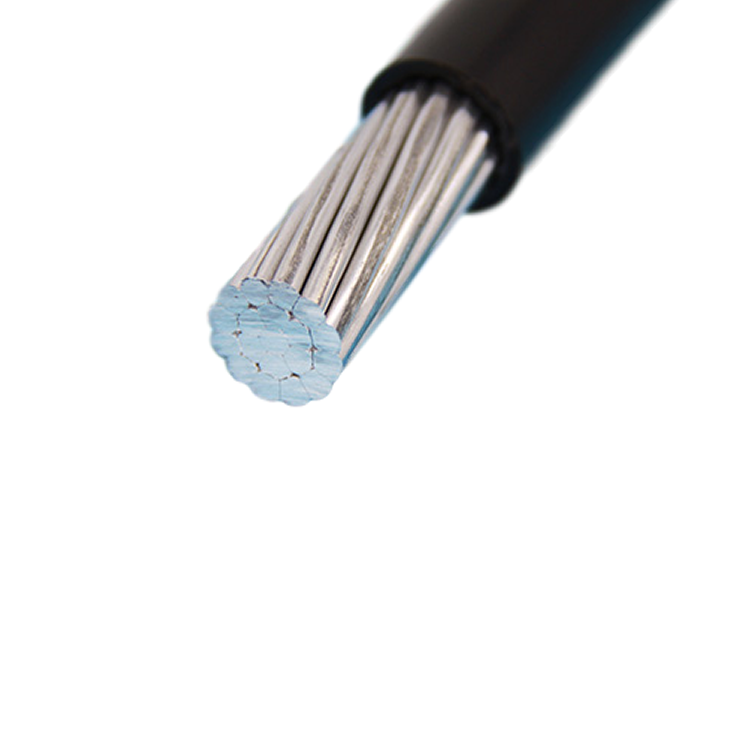

Линии LV-ABC с изолированным нейтральным мессенджером
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Часть 6-сечения E, AMKA (SFS 2200)
Строительство: алюминиевые проводники с изоляцией XLPE.
Приложение: Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Ядро диамет | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | максимум | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Определено для температуры окружающей среды 30 ℃ и макс. Температура проводника 90 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Определено для температуры окружающей среды 30 ℃ и максимума.
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников +Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Примечание: k Количество проводников общественного освещения (k может быть равным 0,1.2. или 3).

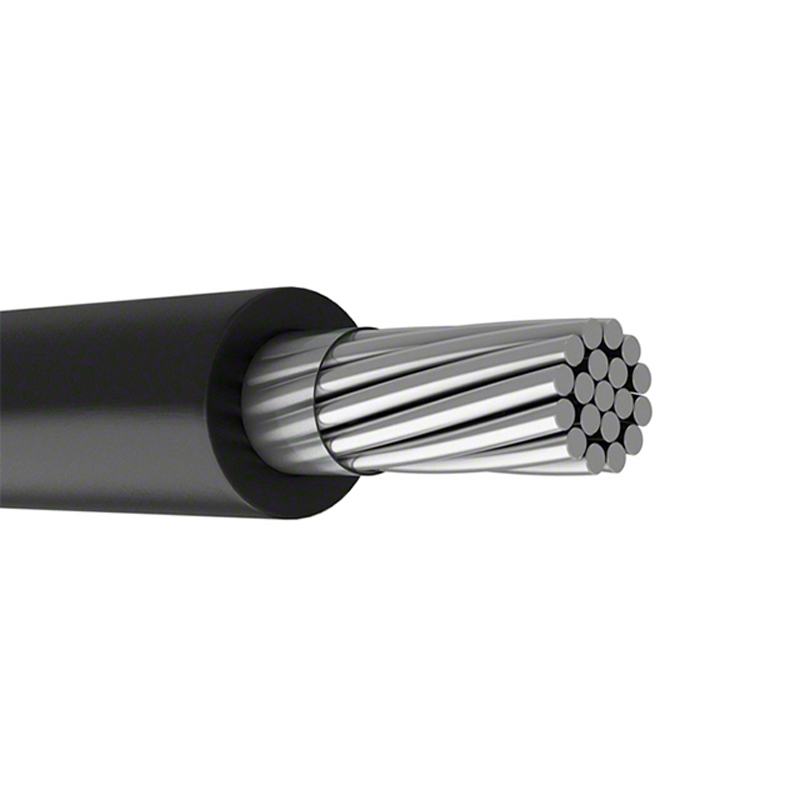

Код: ABC 11KV.
Стандарты: без 1713 года.
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: проводник оцинкованного стали с изоляцией XLPE .
Применение: проводники с воздушными скупами подходят для непрерывных
Операция на открытом воздухе в тропических районах на высоте до 2200 м над морем
Уровень, влажность до 90%, средняя температура окружающей среды+30 ℃ с
Минимум - 1 ℃ и максимум +4 ℃ в прямом солнечном свете, тяжелый
физиологические условия вдоль побережья и изоцераунические уровни до 180
Громовая дни в году.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Характеристики фазового проводника
1 | Размер проводника | мм² | 70 | 95 | 185 |
2 | Диаметр над проводником | мм | 9.3-10.2 | 11.6 | 16.4 |
3 | Толщина диэлектрика | мм | 3.4 | 3.4 | 3.4 |
Минимум в точке | мм | 2.96 | 2.96 | 2.96 | |
4 | Диаметр над изоляцией. номинальный | мм | 16.1-17.0 | 21.3 | 25.9 |
5 | Диаметр над полупроводящим экраном ядра . номинальный | мм | 18.1-19 | 23.3 | 27.9 |
6 | Толщина медной ленты . | мм | 0.15 | 1.15 | 2.15 |
7 | Толщина оболочки | мм | 1.8 | 1.8 | 1.8 |
Минимум в точке | мм | 1.43 | 1.43 | 1.51 | |
8 | Размер контейнера | мм² | 50 | 50 | 70 |
9 | Общий диаметр пакета . | мм | 55.7 | 67.8 | 79.2 |
10 | Номинальная масса | кг/м | 2.64 | 3.25 | 4.65 |
Поддержка контактных характеристик
1 | Размер контейнера | мм² | 50 | 70 |
2 | Количество проводов | 7 | 7 | |
3 | Размер провода (диаметр) | мм | 3.0 | 3.6 |
4 | Минимальная прочность на растяжение каждого провода | кН | 9.26 | 13.13 |
5 | Удлинение при перерыве. минимум | % | 3.5 | 4.0 |
6 | Толщина защитного покрытия | |||
Номинальный | мм | 1.2 | 1.2 | |
Минимум в точке | мм | 0.96 | 1.96 | |
7 | ImpuseWhsAndvoag E1.250S | 21 кВ/5 минут | 21 кВ/5 минут |

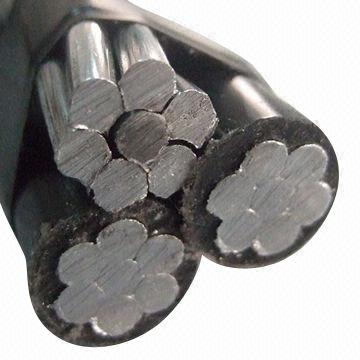

Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Part5-Section D, Amka (SFS 2200).
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: алюминиевые проводники.
Приложение : Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина изоляции | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Определено для температуры окружающей среды 25 ℃ и макс. ТЕМПЕРАТУРА 70 ℃.
Поперечное сечение | Диаметр проводника | Толщина изоляции | Диаметр ядра | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников + Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Линии LV-ABC с изолированным нейтральным мессенджером
Код: ABC 0,6/1 кВ.
Стандарты: HD 626 S1: 1996 Часть 6-сечения E, AMKA (SFS 2200)
Строительство: алюминиевые проводники с изоляцией XLPE.
Приложение: Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Размеры фазовых проводников
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Ядро диамет | Тока переноска | Разбивая нагрузка | |||
(мм²) | мин | максимум | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Определено для температуры окружающей среды 30 ℃ и макс. Температура проводника 90 ℃.
Размеры проводников нейтральных мессенджеров
Поперечное сечение | Conductor Диаметр | Толщина Изоляция | Диаметр ядра | Тока переноска | Разрыв Нагрузка | |||
(мм²) | мин | терпимость | номинальный | мин | мин | максимум | (A*) | (KN) |
(мм) | (мм) | (мм) | (мм) | (мм) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Определено для температуры окружающей среды 30 ℃ и максимума.
Размеры кабельного пучка
Количество фазовых ядер × поперечное сечение +общественное освещение проводников +Нейтральный поперечный сечение (мм²) | Диаметр пачки Примерно (мм) |
3 × 25+54,6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Примечание: k Количество проводников общественного освещения (k может быть равным 0,1.2. или 3).
Код: ABC 11KV.
Стандарты: без 1713 года.
Строительство: фазовые проводники: алюминиевые проводники с изоляцией XLPE.
Нейтральный мессенджер: проводник оцинкованного стали с изоляцией XLPE .
Применение: проводники с воздушными скупами подходят для непрерывных
Операция на открытом воздухе в тропических районах на высоте до 2200 м над морем
Уровень, влажность до 90%, средняя температура окружающей среды+30 ℃ с
Минимум - 1 ℃ и максимум +4 ℃ в прямом солнечном свете, тяжелый
физиологические условия вдоль побережья и изоцераунические уровни до 180
Громовая дни в году.
Установка: эти кабели не разрешаются похоронить даже в проводниках.
Характеристики фазового проводника
1 | Размер проводника | мм² | 70 | 95 | 185 |
2 | Диаметр над проводником | мм | 9.3-10.2 | 11.6 | 16.4 |
3 | Толщина диэлектрика | мм | 3.4 | 3.4 | 3.4 |
Минимум в точке | мм | 2.96 | 2.96 | 2.96 | |
4 | Диаметр над изоляцией. номинальный | мм | 16.1-17.0 | 21.3 | 25.9 |
5 | Диаметр над полупроводящим экраном ядра . номинальный | мм | 18.1-19 | 23.3 | 27.9 |
6 | Толщина медной ленты . | мм | 0.15 | 1.15 | 2.15 |
7 | Толщина оболочки | мм | 1.8 | 1.8 | 1.8 |
Минимум в точке | мм | 1.43 | 1.43 | 1.51 | |
8 | Размер контейнера | мм² | 50 | 50 | 70 |
9 | Общий диаметр пакета . | мм | 55.7 | 67.8 | 79.2 |
10 | Номинальная масса | кг/м | 2.64 | 3.25 | 4.65 |
Поддержка контактных характеристик
1 | Размер контейнера | мм² | 50 | 70 |
2 | Количество проводов | 7 | 7 | |
3 | Размер провода (диаметр) | мм | 3.0 | 3.6 |
4 | Минимальная прочность на растяжение каждого провода | кН | 9.26 | 13.13 |
5 | Удлинение при перерыве. минимум | % | 3.5 | 4.0 |
6 | Толщина защитного покрытия | |||
Номинальный | мм | 1.2 | 1.2 | |
Минимум в точке | мм | 0.96 | 1.96 | |
7 | ImpuseWhsAndvoag E1.250S | 21 кВ/5 минут | 21 кВ/5 минут |
