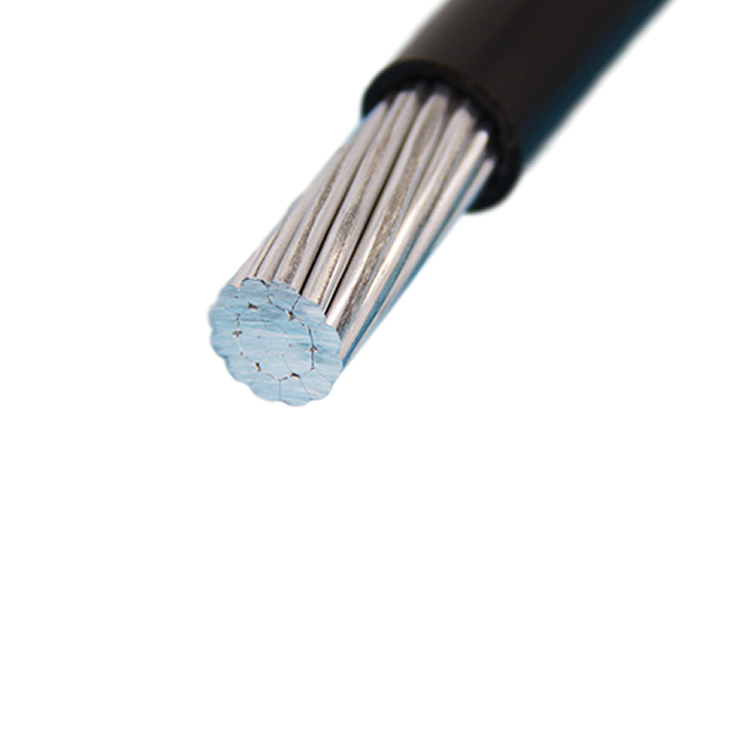

Высококачественный кабель ABC 35 кВ для подключения подстанций и линий электропередачи

5 0 Отзывы
HD 626 Низкого напряжения воздушного кабеля (ABC)-это высокопроизводительное решение для распределения электроэнергии, разработанное для архитектурной и городской инфраструктуры. Составлен из алюминиевых проводников H68 с изолированной изоляцией полиэтилена (XLPE), этот кабель интегрирует фазовые, нейтральные и уличные мощные проводники в единый, коррозионный пакет
Полем Разработанный для эксплуатации и температур фазы 600 В 600 В, до 90 ° C, он обеспечивает на 30% более быструю установку, уменьшенную нагрузку на башню и долговечность без технического обслуживания в суровых условиях
штат:
Количество:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Кабель ABC 35 кВ – высокая надежность для подстанций и возобновляемых источников энергии

Обзор продукта

Высококачественный кабель ABC на 35 кВ устанавливает новый стандарт надежности для подстанций, сочетая в себе исключительные электрические характеристики и долговечность.

Разработанный для выдерживания тока короткого замыкания 50 кА/1 с (что является важнейшим элементом безопасности для подстанций), этот кабель имеет погодоустойчивую изоляцию и компактную конструкцию, которая сокращает пространство для установки на 30 % по сравнению с традиционными кабелями подстанций.

Экран из луженой меди обеспечивает превосходную защиту от электромагнитных и радиочастотных помех, гарантируя стабильную работу в условиях электрического шума.

Полностью соответствует стандартам IEC 60502 и IEEE 404.


Спецификации продукта

Значение параметра
Оцененное напряжение 35 кВ
Материал дирижера Луженая медь
Устойчивость к изоляции ≥100 ГОм при 20 ° C
Короткий ток 50 кА/1с
Материал оболочки Xlpe

Ключевые функции

Погода для защиты от атмосферных воздействий

  • Изоляция из сшитого полиэтилена – устойчива к влаге, ультрафиолету, химикатам.

  • Внешняя оболочка, устойчивая к ультрафиолетовому излучению + защита IP68

  • Срок службы более 40 лет на открытых/подземных подстанциях, в том числе в прибрежных зонах с повышенным содержанием солей.

Высокая короткая пропускная способность

  • Луженая медная жила – отличная проводимость + устойчивость к коррозии

  • Броня из алюминиевого сплава – выдерживает экстремальные термические и механические нагрузки.

  • Сохраняет целостность во время сбоев – предотвращает катастрофические сбои, сокращает время простоев

Проблемный дизайн

  • Компактный диаметр ≤60 мм – упрощает прокладку на перегруженных подстанциях

  • Снижает сложность и затраты на установку на 15 %.

  • Радиус изгиба – 10× диаметр кабеля (600 мм для кабеля 60 мм)


Приложения

Вариант использования в секторе
Подстанции Внутренние/наружные соединения – трансформаторы, автоматические выключатели, шины.
Возобновляемая энергия Солнечные электростанции, ветропарки – системы сбора, подключение к сети
Промышленный Горнодобывающая, обрабатывающая, нефтехимическая – тяжелое машиностроение, распределительные щиты

Часто задаваемые вопросы

Вопрос: Каков радиус изгиба?
A: 10 × внешний диаметр (например, 600 мм для кабеля диаметром 60 мм). Легкая установка в ограниченном пространстве.

Вопрос: Требуются ли специальные комплекты заделки?
А: Да. Рекомендуйте фирменные готовые концевые заделки на напряжение 35 кВ, прошедшие заводские испытания, сокращающие время установки на 50 %, минимизирующие риск отказа.


Почему стоит выбрать этот кабель ABC на 35 кВ?

Описание преимуществ
Устойчивость к короткому замыканию 50 кА/1 с Критическая безопасность подстанций
На 30% меньше места для установки Компактный дизайн
Срок службы более 40 лет Всепогодный сшитый полиэтилен + IP68
Защита от электромагнитных и радиочастотных помех Экран из луженой меди
Соответствие стандартам IEC 60502 и IEEE 404 Международное признание


Поперечное сечение

Conductor

Диаметр

Толщина изоляции

Диаметр ядра

Тока переноска

Разрыв

Нагрузка

(мм⊃2;)

мин

терпимость

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


16

4.4

± 0,05

1.4


7.1

7.3

70


25

5.9

± 0,02

1.4


8.3

9.1

95


35

6.9

± 0,02

1.6


9.7

10.5

115


50

8.1

± 0,25

1.6


10.8

11.8

140


70

9.7

± 0,25

1.8


12.8

13.8

180


120

12.8

± 0,30

2.0


16.2

17.4

250


*  Определено  для  температуры  окружающей среды  25 ℃  и  макс.  ТЕМПЕРАТУРА  70 ℃.

Размеры проводников нейтральных мессенджеров

Поперечное сечение

Диаметр проводника

Толщина изоляции

Диаметр ядра

Тока переноска

Разбивая нагрузка

(мм⊃2;)

мин

терпимость

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


25

5.9

± 0,02



5.5

6.3


7.4

35

6.9

± 0,02



6.5

7.3


10.3

50

8.1

± 0,25



7.6

8.6


14.2

70

9.7

± 0,25



9.2

10.2


20.6

95

11.4

± 0,30



10.8

12.0


27.9


Размеры  кабельного  пучка

Количество фазовых ядер × поперечное сечение +общественное освещение проводников

+ Нейтральный поперечный сечение

(мм⊃2;)

Диаметр пачки

Примерно

(мм)

1 × 16+25

15

3 × 16+25

22

4 × 16+25

22

3 × 25+35

26

4 × 25+35

26

3 × 35+50

30

3 × 50+70

35

3 × 70+95

41

3 × 120+95

47


приложение

упаковка


Код: ABC 0,6/1 кВ.

Стандарты: HD 626  S1: 1996  Part5-Section D, Amka (SFS     2200).

Строительство: фазовые  проводники: алюминиевые проводники с изоляцией XLPE.

Нейтральный мессенджер: алюминиевые проводники.

Приложение : Проводники с воздушными комплексами используются для притоков сети электростанций и их внутренних сетей.

Установка: эти кабели не разрешаются похоронить даже в проводниках.

Размеры фазовых проводников

Поперечное сечение

Conductor

Диаметр

Толщина изоляции

Диаметр ядра

Тока переноска

Разрыв

Нагрузка

(мм²)

мин

терпимость

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


16

4.4

± 0,05

1.4


7.1

7.3

70


25

5.9

± 0,02

1.4


8.3

9.1

95


35

6.9

± 0,02

1.6


9.7

10.5

115


50

8.1

± 0,25

1.6


10.8

11.8

140


70

9.7

± 0,25

1.8


12.8

13.8

180


120

12.8

± 0,30

2.0


16.2

17.4

250


*  Определено  для  температуры  окружающей среды  25 ℃  и  макс.  ТЕМПЕРАТУРА  70 ℃.

Поперечное сечение

Диаметр проводника

Толщина изоляции

Диаметр ядра

Тока переноска

Разбивая нагрузка

(мм²)

мин

терпимость

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


25

5.9

± 0,02



5.5

6.3


7.4

35

6.9

± 0,02



6.5

7.3


10.3

50

8.1

± 0,25



7.6

8.6


14.2

70

9.7

± 0,25



9.2

10.2


20.6

95

11.4

± 0,30



10.8

12.0


27.9

Размеры     кабельного     пучка

Количество фазовых ядер × поперечное сечение +общественное освещение проводников

+ Нейтральный поперечный сечение

(мм²)

Диаметр пачки

Примерно

(мм)

1 × 16+25

15

3 × 16+25

22

4 × 16+25

22

3 × 25+35

26

4 × 25+35

26

3 × 35+50

30

3 × 50+70

35

3 × 70+95

41

3 × 120+95

47

Линии LV-ABC с изолированным нейтральным мессенджером

Код: ABC 0,6/1 кВ.

Стандарты: HD 626 S1: 1996 Часть 6-сечения E, AMKA (SFS 2200)

Строительство: алюминиевые проводники с  изоляцией XLPE.

Приложение: Проводники с воздушными комплексами используются для притоков сети электростанций     и их внутренних сетей.

Установка: эти кабели не разрешаются похоронить даже в проводниках.

Размеры фазовых проводников

Поперечное сечение

Conductor

Диаметр

Толщина

Изоляция

Ядро диамет

Тока переноска

Разбивая нагрузка

(мм²)

мин

максимум

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


16

4.6

5.1

1.2


7.0

7.8



25

5.8

6.3

1.4


8.6

9.4

112


35

6.8

7.3

1.6


10.0

10.9

138


50

7.9

8.4

1.6


11.1

12.0

168


70

9.7

10.2

1.8


13.3

14.2

213


95

11.0

12.0

1.8


14.6

15.7

258


120

12.0

13.1

1.8


15.6

16.7

306


150

13.9

15.0

1.7


17.3

18.6

344


* Определено для температуры окружающей среды 30 ℃ и макс. Температура проводника 90 ℃.

Размеры проводников нейтральных мессенджеров

Поперечное сечение

Conductor

Диаметр

Толщина

Изоляция

Диаметр ядра

Тока переноска

Разрыв

Нагрузка

(мм²)

мин

терпимость

номинальный

мин

мин

максимум

(A*)

(KN)

(мм)

(мм)

(мм)

(мм)

(мм)


54.6

9.2

9.6

1.6


12.3

13.0


16.6

70

10.0

10.2

1.5


12.9

13.6


20.5

95

12.2

12.9

1.6


15.3

16.3


27.5

* Определено для температуры окружающей среды 30 ℃ и максимума.

Размеры кабельного пучка

Количество фазовых ядер × поперечное сечение +общественное освещение проводников

+Нейтральный поперечный сечение

(мм²)

Диаметр пачки

Примерно

(мм)

3 × 25+54,6

30.0

3 × 35+K × 16+54,6

33.0

3 × 50+K × 16+54,6

36.0

3 × 70+K × 16+54,6

37.5

3 × 70+K × 25+54,6

40.0

3 × 70+K × 16+70

41.0

3 × 95+K × 16+70

44.0

3 × 120+K × 16+70

46.0

3 × 120+K × 16+95

47.0

3 × 150+K × 16+70

48.0

3 × 150+K × 16+95

49.0

* Примечание: k Количество проводников общественного освещения (k может быть равным 0,1.2. или 3).

Код: ABC 11KV.

Стандарты: без 1713 года.

Строительство: фазовые  проводники: алюминиевые проводники с изоляцией XLPE.

Нейтральный  мессенджер:  проводник  оцинкованного стали  с  изоляцией  XLPE  .

Применение: проводники с воздушными скупами подходят для непрерывных

Операция на открытом воздухе в тропических районах на высоте до 2200 м над морем

Уровень, влажность до 90%, средняя температура окружающей среды+30 ℃ с

Минимум - 1 ℃ и максимум +4 ℃ в прямом  солнечном свете, тяжелый

физиологические  условия  вдоль  побережья  и  изоцераунические  уровни  до  ​  ​  180

Громовая дни в году.

Установка: эти кабели не разрешаются похоронить даже в проводниках.


Характеристики фазового проводника

1

Размер    проводника

мм²

70

95

185

2

Диаметр    над    проводником

мм

9.3-10.2

11.6

16.4


3

Толщина   диэлектрика   ​

мм

3.4

3.4

3.4

Минимум  в  точке  ​

мм

2.96

2.96

2.96

4

Диаметр  над  изоляцией.  номинальный

мм

16.1-17.0

21.3

25.9

5

Диаметр  над  полупроводящим экраном  ядра  .  номинальный

мм

18.1-19

23.3

27.9

6

Толщина  медной  ленты  .

мм

0.15

1.15

2.15


7

Толщина   оболочки   ​

мм

1.8

1.8

1.8

Минимум  в  точке  ​

мм

1.43

1.43

1.51

8

Размер   контейнера

мм²

50

50

70

9

Общий   диаметр   пакета   .

мм

55.7

67.8

79.2

10

Номинальная  масса

кг/м

2.64

3.25

4.65


Поддержка контактных характеристик

1

Размер контейнера

мм²

50

70

2

Количество проводов


7

7

3

Размер провода (диаметр)

мм

3.0

3.6

4

Минимальная прочность на растяжение каждого провода

кН

9.26

13.13

5

Удлинение при перерыве. минимум

%

3.5

4.0


6

Толщина защитного покрытия




Номинальный

мм

1.2

1.2

Минимум в точке

мм

0.96

1.96

7

ImpuseWhsAndvoag        E1.250S


21 кВ/5 минут

21 кВ/5 минут
