Yjv yjlv
8544601290
Описание продукта
Приложения
- Сети распределения питания: подстанции, трансформаторы и распределительные устройства.
- Промышленные предприятия: добыча, нефть и газ, а также производственные мощности.
- Возобновляемая энергия: ветряные фермы, солнечные парки и гидроэнергетические станции.
-Инфраструктура: подземные системы метро, аэропорты и больницы.
Функции
- Высокая эффективность: низкие диэлектрические потери для уменьшенных энергетических отходов.
- Прочность: устойчивая к влаге, химическим веществам, ультрафиолетовым излучениям и истиранию.
-Безопасность: пламени-отдаленные и низкомумодовые материалы для ограниченных пространств.
- Гибкость: бронированные/не подрученные варианты для разнообразных потребностей в установке.
- Долгий срок службы:> 30 лет в стандартных условиях эксплуатации.
Стандарты
Кабели питания MV соответствуют глобально признанным стандартам для обеспечения безопасности и совместимости:
- Международная электротехническая комиссия (IEC): IEC 60502, IEC 60228
- Институт инженеров по электротехнике и электронике (IEEE): IEEE 386, IEEE 575
- Ассоциация компаний Edison Olluminating Companies (AEIC): AEIC CS8
- Национальная ассоциация производителей электрики (NEMA): NEMA WC 74

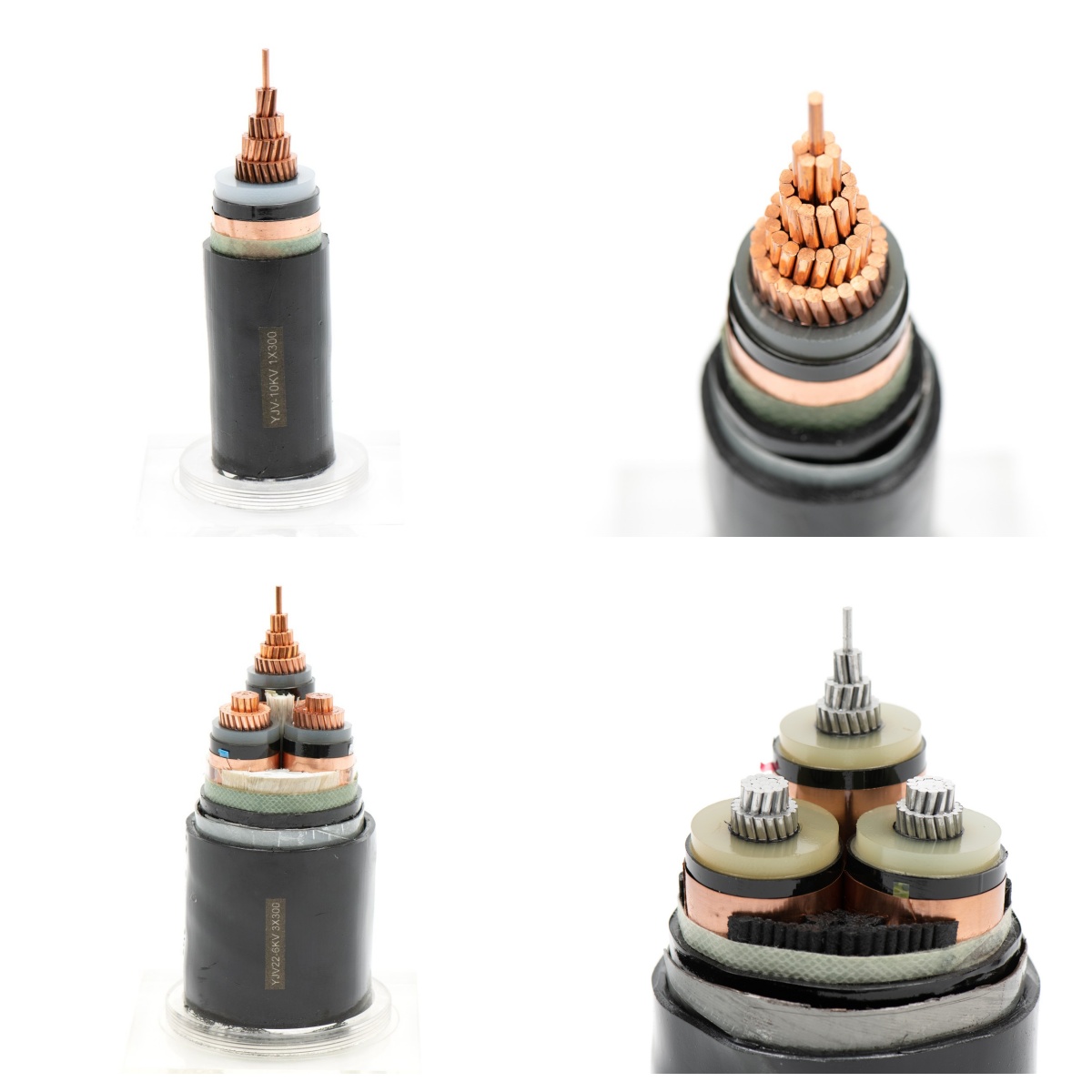

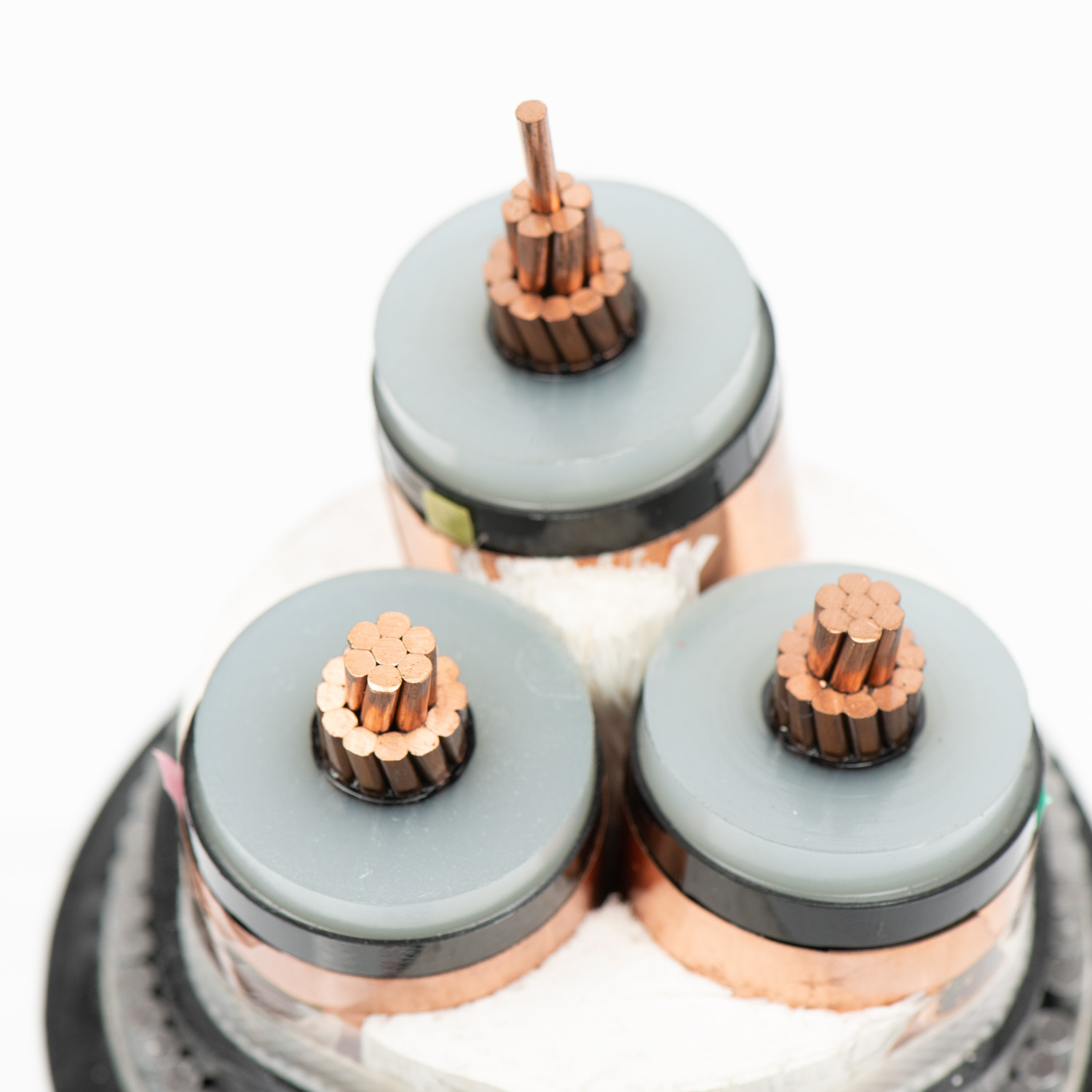

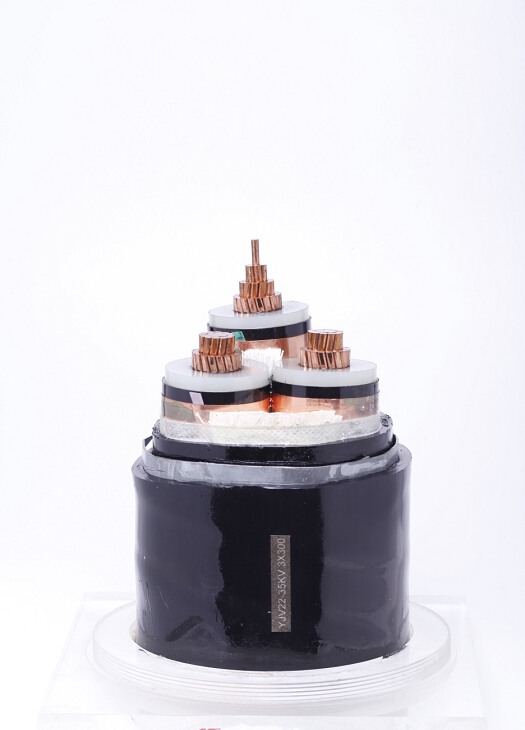

Строительство
Кабели MV имеют надежный слоистый дизайн для оптимальной производительности:
1. Проводник: медная чистота или алюминиевая (застрявшая/твердое) на IEC 60228.
2. Экран проводника: полупроводящий слой, чтобы минимизировать напряжение электрического поля.
3. Изоляция: сшитый полиэтилен (XLPE) или этилен пропиленовый каучук (EPR) для тепловой стабильности.
4. Изоляционная экрана: полупроводящий слой, чтобы обеспечить равномерное распределение напряжения.
5. Металлический щит: медная проволока/лента или алюминиевая броня для заземления и защиты от разлома.
6. Внешняя оболочка: ПВХ, LSZH (Низкий галоген с нулевым дымом) или HDPE для механической и защиты окружающей среды.
Ключевые параметры
- Рейтинг напряжения: от 1 кВ до 36 кВ (U 0/U: 0,6/1 кВ до 26/36 кВ).
- Диапазон температуры:
-Нормальная работа: от -40 ° C до +90 ° C (XLPE), от -50 ° C до +105 ° C (EPR).
- короткое замыкание: до +250 ° C (XLPE), +250 ° C (EPR).
- Торговая пропускная способность: варьируется в зависимости от размера проводника (например, от 240 мм⊃2; до 1000 мм⊃2;).
- Радиус изгиба: диаметр кабеля 12–20 × (зависит от конструкции).
Технические данные
Свойство | Спецификация |
Устойчивость к изоляции | > 1000 МОм · км при 20 ° C |
Диэлектрическая прочность | 3,5–30 кВ/мм (в зависимости от класса напряжения) |
Пожарная стойкость | IEC 60332 (огнестойкий), IEC 61034 (низкий дым) |
Устойчивость к раздавливам | > 10 кН/м (протестировано на IEC 60229) |
3.6/6 (7,2) кВ, xlpe Изолирована безрумивая кабель из ПВХ.
Одноядерный, Cu/XLPE/PVC или AL/XLPE/PVC
Conductor Номинальный Область | Толщина изоляции | Внешняя толщина оболочки | Примерно Общий Диаметр | Примерно Кабельный вес | Стандартный Длина пер Барабан | |
Медь | Алюминий | |||||
мм⊃2; | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.8 | 15 | 320 | 260 | 500 |
16 | 2.5 | 1.8 | 18 | 390 | 290 | 500 |
25 | 2.5 | 1.8 | 20 | 500 | 340 | 500 |
35 | 2.5 | 1.8 | 21 | 610 | 400 | 500 |
50 | 2.5 | 1.8 | 22 | 750 | 450 | 500 |
70 | 2.5 | 1.8 | 24 | 970 | 550 | 500 |
95 | 2.5 | 1.8 | 25 | 1250 | 660 | 500 |
120 | 2.5 | 1.8 | 27 | 1500 | 760 | 500 |
150 | 2.5 | 1.8 | 28 | 1790 | 860 | 500 |
185 | 2.5 | 1.9 | 30 | 2150 | 1000 | 500 |
240 | 2.6 | 1.9 | 33 | 2770 | 1250 | 500 |
300 | 2.8 | 2.0 | 35 | 3400 | 1500 | 500 |
400 | 3.0 | 2.1 | 39 | 4280 | 1.850 | 500 |
500 | 3.2 | 2.2 | 43 | 5400 | 2280 | 500 |
630 | 3.2 | 2.4 | 47 | 6830 | 2800 | 500 |
800 | 3.2 | 2.5 | 51 | 8570 | 3400 | 400 |
1000 | 3.2 | 2.6 | 56 | 10 590 | 4110 | 300 |
Трехъядерный, Cu/XLPE/PVC или AL/XLPE/PVC
Conductor Номинальный Область | Толщина изоляции | Внешняя толщина оболочки | Примерно Общий Диаметр | Примерно Кабельный вес | Стандартная длина за Барабан | |
Медь | Алюминий | |||||
мм⊃2; | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.9 | 33 | 980 | 790 | 500 |
16 | 2.5 | 2.0 | 35 | 1190 | 890 | 500 |
25 | 2.5 | 2.1 | 38 | 1560 | 1080 | 500 |
35 | 2.5 | 2.2 | 40 | 1930 | 1270 | 500 |
50 | 2.5 | 2.3 | 43 | 2370 | 1480 | 500 |
70 | 2.5 | 2.4 | 47 | 3110 | 1820 | 500 |
95 | 2.5 | 2.5 | 51 | 4000 | 2200 | 500 |
120 | 2.5 | 2.6 | 54 | 4820 | 2,550 | 500 |
150 | 2.5 | 2.7 | 58 | 5770 | 2970 | 500 |
185 | 2.5 | 2.8 | 61 | 6 960 | 3460 | 500 |
240 | 2.6 | 3.0 | 68 | 8 940 | 4340 | 400 |
300 | 2.8 | 3.2 | 73 | 10 980 | 5190 | 300 |
400 | 3.0 | 3.5 | 81 | 13 820 | 6440 | 250 |
500 | 3.2 | 3.7 | 90 | 17 390 | 7,910 | 200 |
3.6/6 (7,2) кВ, кабель с изолированным проволоком xlpe изолированный

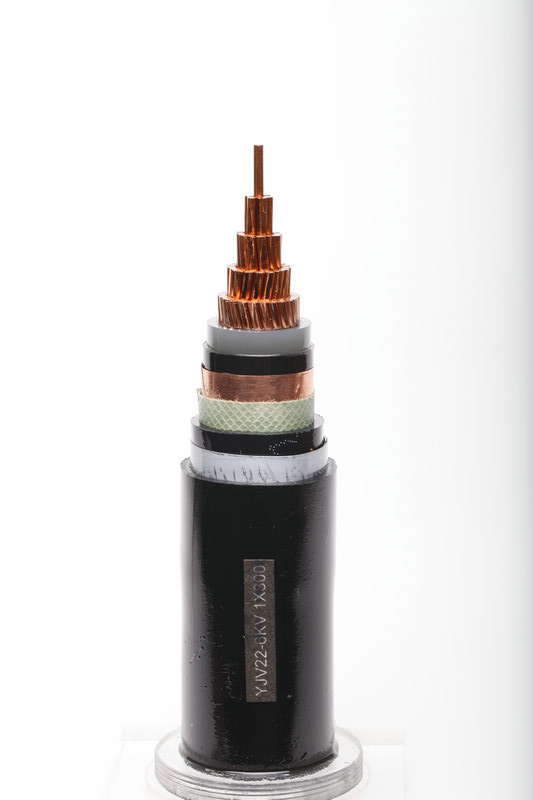

Одноядерный, Cu/xlpe/awa/pvc oral/xlpe/awa/pvc
Conductor Номинальный Область | Толщина изоляции | Приблизительно прикрытие Толщина | Размер провода броней | Внешний Оболочка Толщина | Примерно Общий диаметр | Примерно Кабельный вес | Стандартный Длина пер Барабан | |
Медь | Алюминий | |||||||
мм⊃2; | мм | мм | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.2 | 0.9 | 1.8 | 22 | 610 | 550 | 500 |
16 | 2.5 | 1.2 | 1.6 | 1.8 | 24 | 680 | 580 | 500 |
25 | 2.5 | 1.2 | 1.6 | 1.8 | 25 | 810 | 660 | 500 |
35 | 2.5 | 1.2 | 1.6 | 1.8 | 26 | 940 | 730 | 500 |
50 | 2.5 | 1.2 | 1.6 | 1.8 | 27 | 1100 | 810 | 500 |
70 | 2.5 | 1.2 | 1.6 | 1.8 | 29 | 1350 | 930 | 500 |
95 | 2.5 | 1.2 | 1.6 | 1.9 | 31 | 1670 | 1080 | 500 |
120 | 2.5 | 1.2 | 1.6 | 1.9 | 32 | 1950 | 1200 | 500 |
150 | 2.5 | 1.2 | 1.6 | 2.0 | 34 | 2270 | 1350 | 500 |
185 | 2.5 | 1.2 | 2.0 | 2.1 | 37 | 2770 | 1620 | 500 |
240 | 2.6 | 1.2 | 2.0 | 2.2 | 40 | 3440 | 1930 | 500 |
300 | 2.8 | 1.2 | 2.0 | 2.2 | 42 | 4,120 | 2210 | 500 |
400 | 3.0 | 1.3 | 2.5 | 2.4 | 47 | 5250 | 2820 | 500 |
500 | 3.2 | 1.3 | 2.5 | 2.5 | 51 | 6450 | 3340 | 500 |
630 | 3.2 | 1.4 | 2.5 | 2.6 | 55 | 7,990 | 3950 | 400 |

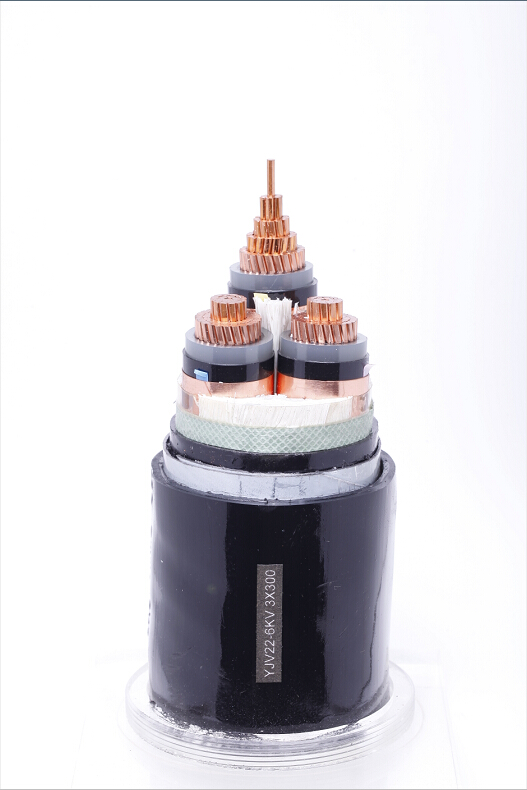

Трехъядерный, Cu/XLPE/SWA/PVC или AL/XLPE/SWA/PVC
Conductor Номинальный Область | Толщина изоляции | Примерно Внутреннее покрытие Толщина | Размер провода броней | Внешний Оболочка Толщина | Примерно Общий диаметр | Примерно Кабельный вес | Стандартный Длина пер Барабан | |
Медь | Алюминий | |||||||
мм⊃2; | мм | мм | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.2 | 2.0 | 2.1 | 40 | 2310 | 2120 | 500 |
16 | 2.5 | 1.2 | 2.0 | 2.2 | 42 | 2600 | 2290 | 500 |
25 | 2.5 | 1.2 | 2.0 | 2.3 | 45 | 3080 | 2600 | 500 |
35 | 2.5 | 1.3 | 2.5 | 2.4 | 48 | 3950 | 3280 | 500 |
50 | 2.5 | 1.3 | 2.5 | 2.5 | 54 | 4530 | 3630 | 500 |
70 | 2.5 | 1.4 | 2.5 | 2.6 | 55 | 5510 | 4210 | 500 |
95 | 2.5 | 1.5 | 2.5 | 2.8 | 59 | 6660 | 4860 | 500 |
120 | 2.5 | 1.5 | 2.5 | 2.9 | 63 | 7630 | 5360 | 400 |
150 | 2.5 | 1.6 | 2.5 | 3.0 | 66 | 8 800 | 6000 | 400 |
185 | 2.5 | 1.7 | 3.15 | 3.2 | 72 | 11 500 | 6670 | 300 |
240 | 2.6 | 1.8 | 3.15 | 3.4 | 78 | 13 480 | 8 870 | 250 |
300 | 2.8 | 1.9 | 3.15 | 3.6 | 84 | 15 920 | 10 130 | 200 |
400 | 3.0 | 2.0 | 4.0 | 3.9 | 94 | 21 300 | 12 590 | 200 |
500 | 3.2 | 2.1 | 4.0 | 4.1 | 103 | 25 090 | 15 610 | 200 |
3.6/6 (7,2) кВ, кабель питания с изолированной лентой.
Одноъядерный, Cu/xlpe/ata/pvcor al/xlpe/ata/pvc
Conductor Номинальный Область | Толщина изоляции | Примерно Внутреннее покрытие Толщина | Доспехи Проволока Размер | Внешний Оболочка Толщина | Примерно Общий диаметр | Примерно Кабельный вес | Стандартный Длина пер Барабан | |
Медь | Алюминий | |||||||
мм⊃2; | мм | мм | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.2 | 0.5 | 1.8 | 22 | 530 | 460 | 500 |
16 | 2.5 | 1.2 | 0.5 | 1.8 | 23 | 600 | 500 | 500 |
25 | 2.5 | 1.2 | 0.5 | 1.8 | 24 | 730 | 570 | 500 |
35 | 2.5 | 1.2 | 0.5 | 1.8 | 25 | 850 | 630 | 500 |
50 | 2.5 | 1.2 | 0.5 | 1.8 | 26 | 1000 | 700 | 500 |
70 | 2.5 | 1.2 | 0.5 | 1.8 | 28 | 1240 | 820 | 500 |
95 | 2.5 | 1.2 | 0.5 | 1.8 | 30 | 1540 | 950 | 500 |
120 | 2.5 | 1.2 | 0.5 | 1.8 | 31 | 1820 | 1080 | 500 |
150 | 2.5 | 1.2 | 0.5 | 1.9 | 33 | 2120 | 1200 | 500 |
185 | 2.5 | 1.2 | 0.5 | 1.9 | 35 | 2,520 | 1370 | 500 |
240 | 2.6 | 1.2 | 0.5 | 2.0 | 37 | 3180 | 1670 | 500 |
300 | 2.8 | 1.2 | 0.5 | 2.1 | 40 | 3850 | 1950 | 500 |
400 | 3.0 | 1.3 | 0.5 | 2.3 | 44 | 4800 | 2370 | 500 |
500 | 3.2 | 1.3 | 0.5 | 2.4 | 48 | 5960 | 2840 | 500 |
630 | 3.2 | 1.4 | 0.5 | 2.5 | 52 | 7450 | 3410 | 600 |
Трехъядерный, Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC (Таблица 24)
Conductor Номинальный Область | Толщина изоляции | Приблизительно прикрытие Толщина | Размер провода броней | Внешний Оболочка Толщина | Примерно Общий диаметр | Примерно Кабельный вес | Стандартный Длина пер Барабан | |
Медь | Алюминий | |||||||
мм⊃2; | мм | мм | мм | мм | мм | кг/км | m | |
10 | 2.5 | 1.2 | 0.2 | 2.0 | 37 | 1330 | 1140 | 500 |
16 | 2.5 | 1.2 | 0.5 | 2.1 | 40 | 1580 | 1580 | 500 |
25 | 2.5 | 1.2 | 0.5 | 2.2 | 42 | 2310 | 1880 | 500 |
35 | 2.5 | 1.3 | 0.5 | 2.3 | 45 | 2760 | 2 090 | 500 |
50 | 2.5 | 1.3 | 0.5 | 2.4 | 48 | 3260 | 2360 | 500 |
70 | 2.5 | 1.4 | 0.5 | 2.5 | 52 | 4100 | 2810 | 500 |
95 | 2.5 | 1.5 | 0.5 | 2.7 | 56 | 5110 | 3310 | 500 |
120 | 2.5 | 1.5 | 0.5 | 2.8 | 60 | 5 010 | 3750 | 400 |
150 | 2.5 | 1.6 | 0.5 | 2.9 | 63 | 7,050 | 4250 | 400 |
185 | 2.5 | 1.7 | 0.5 | 3.0 | 67 | 9 320 | 4820 | 400 |
240 | 2.6 | 1.8 | 0.5 | 3.2 | 73 | 10 530 | 5920 | 300 |
300 | 2.8 | 1.9 | 0.5 | 3.4 | 79 | 12 730 | 6 940 | 300 |
400 | 3.0 | 2.0 | 0.8 | 3.7 | 89 | 16 620 | 9 240 | 200 |
500 | 3.2 | 2.1 | 0.8 | 4.0 | 98 | 20 550 | 11 070 | 200 |
