Азбука

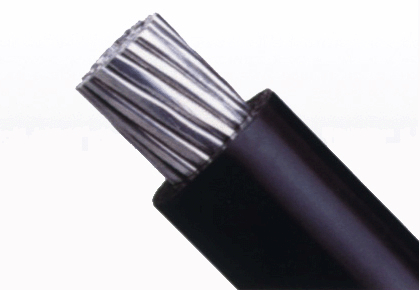

Компания East Energy Electrical Engineering Co., Ltd. специализируется на производстве высокопроизводительных воздушных пучков проводов (ABC) с изоляцией из сшитого полиэтилена, предназначенных для безопасной, надежной и эффективной воздушной передачи электроэнергии в городском, сельском и промышленном секторах.
| Ключевое свойство | материала | компонента |
|---|---|---|
| Фазовые проводники | Алюминий высокой чистоты (H68 Al) | Отличная электропроводность |
| Нейтральный мессенджер | Алюминиевый сплав | Механическая прочность + коррозионная стойкость |
| Изоляция | Сшитый полиэтилен (XLPE) | Диапазон температур от –40°C до +90°C |
Воздушные распределительные сети
Проекты сельской электрификации
Модернизация городской инфраструктуры
Системы промышленного электроснабжения
Мы уделяем приоритетное внимание точности на каждом этапе производства, придерживаясь строгих международных стандартов:
| Стандартное | описание |
|---|---|
| IEC 60502 | Кабели силовые с экструдированной изоляцией |
| Cenelec HD 626 | Воздушные пучки кабелей для подвесного распределения |
| ASTM B231 | Алюминиевые проводники электротехнического назначения |
| Спецификация | параметров |
|---|---|
| Допуск диаметра проводника | ±0,1 мм |
| Концентрическая скрутка (≤ 50 мм⊃2;) | 7-ядерный |
| Концентрическая скрутка (50–150 мм⊃2;) | 19-ядерный |
| Дизайн комплекта | Интегрированный – исключает отдельные опорные конструкции. |
Чтобы удовлетворить разнообразные требования проекта, мы предлагаем полную настройку для:
| Диапазон параметров | /опции |
|---|---|
| Площади поперечного сечения | от 10 мм⊃2; до 400 мм⊃2; |
| Конфигурации пакета | Дуплекс (2х16+1х16), Триплекс (3х25+1х25), Квадруплекс, на заказ |
| Изоляционные материалы | Сшитый полиэтилен или полиэтилен высокой плотности |
| Номинальное напряжение | От низкого (0,6/1 кВ) до среднего (11 кВ/33 кВ) |
Региональные стандарты (AS/NZS, NBR, ГОСТ)
Брендинг клиента (индивидуальная печать и упаковка)
Особые условия окружающей среды (тропические, пустынные, прибрежные)
| Стандарт | значения | параметра |
|---|---|---|
| Оцененное напряжение | 0,6/1 кВ (НН) / 11–33 кВ (СН) | Cenelec HD 626 |
| Материал дирижера | H68 Al (фаза), сплав Al (нейтральный) | ASTM B231 |
| Изоляция | Сшитый полиэтилен/ПЭ (макс. 90°C) | IEC 60502 |
| Конфигурации пакета | Дуплекс, Триплекс, Квадруплекс | Настраиваемый |
| Диапазон поперечного сечения | 10 – 400 мм⊃2; | HD 626 |
| Рабочая температура | от –40°С до +90°С | EN 50618 |
| Температура короткого замыкания | 250°C (макс. 5 секунд) | IEC 60502 |
| Толщина изоляции | 0,7 – 3,5 мм | IEC 60502 |
| Цвет внешней оболочки | Черный, серый, синий или индивидуальный (с УФ-стабилизацией) | Запрос клиента |
| Размер проводника | Количество проводов | Тип скрутки |
|---|---|---|
| 10 – 50 мм⊃2; | 7 проводов | Концентрический |
| 50 – 150 мм⊃2; | 19 проводов | Концентрический |
| 150 – 400 мм⊃2; | 37 проводов (опционально) | Концентрический |
| Атрибут | HD 626 ABC | Традиционные кабели |
|---|---|---|
| Скорость установки | на 30% быстрее | Помедленнее |
| Нагрузка башни | скидка 40% | Более высокая стоимость |
| Продолжительность жизни | 25+ лет | 15–20 лет |
| Соответствие безопасности | CENELEC HD 626/МЭК 60502 | Переменная |
| Обслуживание | Низкий | Выше |
| Риск контакта с деревом | Уменьшенный | Высокий |
| Эстетика | Компактный и аккуратный | Видимая проводка |
| Сценарий | техническое подготовительное | преимущество |
|---|---|---|
| Строительные комплексы | Интегрированная в фасад разводка | Эстетичность + уменьшение провисания |
| Исторические районы | Узкие уличные линии | Компактный дизайн |
| Прибрежные курорты | Соли-воздушное воздействие | 25-летняя коррозионная стойкость |
| Возобновляемые микросетки | Освещение на солнечных батареях | устойчивый к УФ-излучению сшитый полиэтилен |
| Индустриальные парки | Сети высокой плотности | Быстрая установка |
| Аэропорты | Освещение взлетно-посадочной полосы/терминала | Надежная мощность |
| Железнодорожные вокзалы | Распространение платформы/зала | Прочный и устойчивый к атмосферным воздействиям |
| Сценарий | техническое подготовительное | преимущество |
|---|---|---|
| Электрификация села | Распределение на большие расстояния | Уменьшено количество башен |
| Сельскохозяйственное орошение | Поставка насосных станций | Устойчивый к атмосферным воздействиям |
| Гористая местность | Линии с крутым уклоном | Гибкий и простой в обращении |
| Островной источник питания | Прибрежная/морская среда | Коррозионностойкий |
| Удаленные площадки для майнинга | Временные/постоянные линии | Быстрое развертывание |
| Статус | стандартной | области действия |
|---|---|---|
| IEC 60502 | Кабели силовые с экструдированной изоляцией | Соответствует |
| Cenelec HD 626 | Воздушные кабели в комплекте | Соответствует |
| ASTM B231 | Алюминиевые проводники | Соответствует |
| EN 50618 | Изоляция из сшитого полиэтилена | Соответствует |
| ИСО 9001 | Управление качеством | Проверенный |
| ИСО 14001 | Экологический менеджмент | Проверенный |
| Критерии приемлемости | метода | испытаний |
|---|---|---|
| Испытание высоким напряжением | 4 кВ переменного тока в течение 5 мин. | Нет поломки |
| Сопротивление изоляции | 500 В постоянного тока | ≥ 100 МОм·км |
| Сопротивление проводника | мост Кельвина | ≤ пределы IEC 60228 |
| Предел прочности | Тестер на растяжение | ≥ 12,5 МПа |
| Удлинение при перерыве | Тестер на растяжение | ≥ 350% |
| Термическое старение | 135°С/168ч | Удержание ≥ 80% |
| устойчивость к ультрафиолетовому излучению | Ускоренное выветривание | Без растрескивания/выцветания |
| Водопоглощение | 70°С/168ч | увеличение веса ≤ 5% |
| Значение | параметра |
|---|---|
| Минимальный радиус изгиба | 8 × диаметр кабеля (при монтаже) |
| Рекомендуемое натяжение | ≤ 50 Н/мм⊃2; |
| Максимальное рабочее напряжение | 20% номинальной прочности на разрыв |
| Совместимость оборудования | Специальные зажимы ABC, тупики, подвесные приспособления |
| Тип упаковки | Длина |
|---|---|
| Деревянный барабан | 500м – 2000м |
| Пластиковая катушка | 100м – 200м |
| Индивидуальная упаковка | Доступный |
Способы доставки: Морские перевозки/Воздушные перевозки/Наземные перевозки.
Документация включена:
Товарная накладная
Счет-фактура
Протоколы испытаний (плановые и типовые)
Сертификат качества
Руководство по установке
Вопрос: В чем разница между ABC и голым проводником?
О: Кабели ABC имеют изолированные фазовые проводники, что снижает риск поражения электрическим током, позволяет уменьшить зазоры и повысить надежность во время гроз.
Вопрос: Можно ли прокладывать кабели ABC на существующих опорах?
А: Да. Легкая конструкция снижает нагрузку на опору до 40%, часто повторно используя существующую инфраструктуру.
Вопрос: Какова максимальная длина пролета?
О: Типичные пролеты составляют 50–80 метров, в зависимости от сечения провода, натяжения и погодных условий.
Вопрос: Подходят ли кабели ABC для прибрежных районов?
А: Да. Коррозионностойкие материалы из алюминиевого сплава и изоляция из сшитого полиэтилена, стабилизированная УФ-излучением, делают их идеальными для прибрежных и морских условий.
Вопрос: Предоставляете ли вы обучение установке?
А: Да. Мы предлагаем обучение на месте, техническую документацию и удаленную поддержку.
