В помещении: IP54 или IP55 обычно достаточно для защищенных помещений, таких как технические помещения, коридоры и подвалы.
На открытом воздухе: выберите IP65 или IP66 для защиты от прямого дождя, пыли и воды из шланга. Для прибрежных или промышленных зон выбирайте устойчивые к коррозии материалы и оборудование.
Прямые солнечные лучи: неметаллические корпуса или покрытия, устойчивые к ультрафиолетовому излучению, уменьшают выцветание и деградацию поверхности.
Диапазон температур: подтвердите диапазон рабочих температур, особенно для наружной установки в жарком или холодном климате.
Напряжение системы: подтвердите требования к однофазному 230 В или трехфазному 400/690 В. Корпус должен иметь достаточное изоляционное напряжение и зазоры.
Номинальный ток: сопоставьте коробку с номиналами главного выключателя, шины и клемм, например 100 А, 200 А, 400 А, или значениями, зависящими от проекта.
Устойчивость к короткому замыканию. При использовании в коммунальных и промышленных целях проверьте устойчивость к короткому замыканию установленных компонентов и внутренних барьеров.
| Материал | Типичное использование | Преимущества | Рекомендации |
|---|---|---|---|
| Холоднокатаная сталь | Крытый, защищенный на открытом воздухе | Механическая прочность, низкая стоимость. | Требуется порошковая покраска или цинкование для защиты от коррозии. |
| Нержавеющая сталь | Прибрежный, промышленный, открытый | Коррозионная стойкость, ударопрочность | Более высокая стоимость, более тяжелый |
| Алюминий | Наружные, легкие установки | Легкий, устойчивый к коррозии | Механическая прочность ниже, чем у стали. |
| ПК/АБС | Крытый, жилой, коммерческий | Изоляция, устойчивость к ультрафиолетовому излучению, легкий вес. | Меньшая ударная вязкость при экстремальных температурах |
| СМК/ФРП | Открытый, промышленный, коммунальный | Коррозионная стойкость, изоляция, высокая прочность | Более высокая стоимость, особые требования к монтажу |
IP54: защита от пыли и брызг. Подходит для внутреннего и крытого наружного использования.
IP65: Пыленепроницаемость и защита от водяных струй. Подходит для большинства наружных установок.
IP66: Пыленепроницаемость и защита от мощной водяной струи. Подходит для открытых площадей и мест мытья.
Рейтинг IK. Для общественных или промышленных помещений выберите класс ударопрочности, например IK08 или IK10.
Внутреннее пространство: оставьте достаточно места для счетчиков, выключателей, клемм, проводки и радиуса изгиба кабеля.
Тип монтажа: Настенный, на столбе, напольный или заподлицо. Перед заказом подтвердите способ установки.
Расстояние между монтажными отверстиями: проверьте расстояние между опорами и размеры отверстий относительно стены или опорной конструкции.
Кабельный ввод: выберите верхний, нижний, боковой или задний ввод с подходящими кабельными вводами и уплотнением.
Прозрачное окно: окно из ПК или акрила для снятия показаний счетчика без открытия двери.
Тип двери: Однодверная или двустворчатая. Подтвердите сторону петли и направление открытия.
Запирание: замок с ключом, навесной или пломбируемый замок для коммунальных и общественных установок.
Герметизация: материал прокладки и конструкция сжатия обеспечивают защиту от проникновения воды и пыли.
Пассивная вентиляция: используйте лабиринтные или мембранные вентиляционные отверстия, если требуется отвод тепла при сохранении защиты IP.
Активное охлаждение. Для компонентов с высокой плотностью размещения рассмотрите вентиляторы с фильтром или кондиционеры с соответствующим рейтингом IP.
Контроль конденсации: используйте воздухопроницаемые мембраны или обогреватели во влажных средах с переменной температурой.
Степень защиты: IEC 60529.
Низковольтные сборки: IEC 61439-1 и IEC 61439-2, где применимо.
Измерительные шкафы: требования местных коммунальных служб и серия GB/T 7251.
Документация: Запросите габаритные чертежи, сертификаты материалов, протоколы испытаний IP и инструкции по установке.
| Параметр | Единица измерения | Типичный диапазон/опция |
|---|---|---|

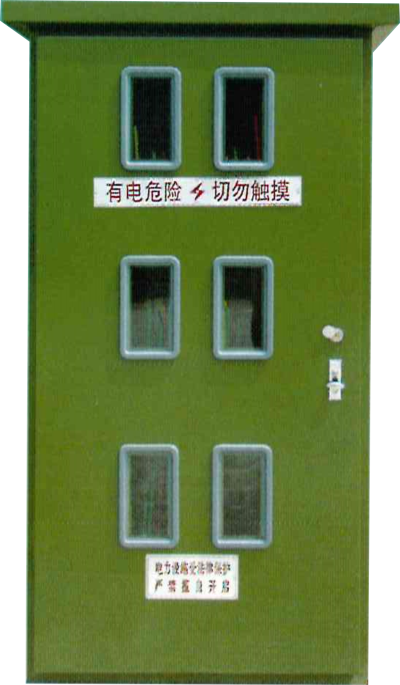

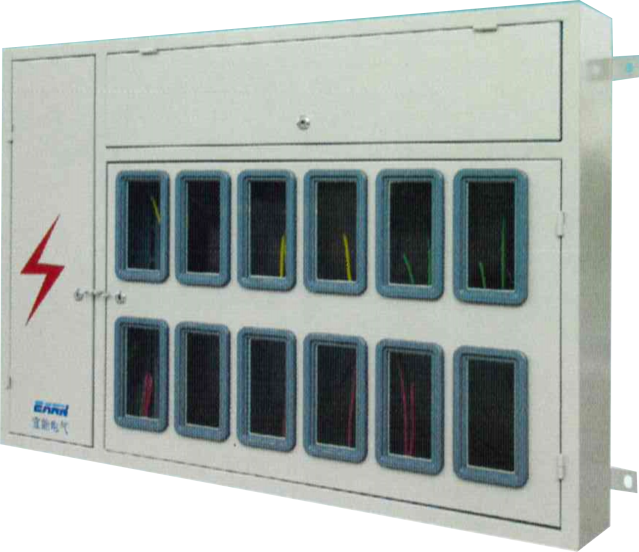

| Тип | — | Водонепроницаемый ящик для электрического счетчика на открытом воздухе/в помещении |
| Материал | — | Холоднокатаная сталь, нержавеющая сталь, алюминий, ПК/АБС, SMC/FRP |
| Обработка поверхности | — | Порошковая покраска, цинкование, покраска, УФ-стойкое покрытие. |
| Степень защиты | — | IP54, IP55, IP65, IP66 |
| Ударопрочность | — | ИК07, ИК08, ИК10 |
| Номинальное напряжение изоляции | V | 230/400/690 |
| Рейтинг тока | A | 63, 100, 200, 400, 630, по индивидуальному заказу |
| Частота | Гц | 50/60 |
| Установка | — | Настенный, на столбе, напольный, встраиваемый |
| Тип двери | — | Одинарная дверь, двойная дверь, с прозрачным окном или без него. |
| Материал окна | — | ПК, акрил, закаленное стекло |
| Замок | — | Ключевой замок, навесной замок, пломбируемый замок |
| Кабельный ввод | — | Сверху, снизу, сбоку, сзади; кабельный ввод или выбивка |
| Прокладка | — | Полиуретан, силикон, EPDM |
| Вентиляция | — | Лабиринтное вентиляционное отверстие, мембранное вентиляционное отверстие, вентилятор с фильтром, опционально |
| Рабочая температура | °С | от -25 до +55, по индивидуальному заказу |
| Цвет | — | RAL 7035, RAL 7032, белый, серый, по индивидуальному заказу |
| Dimensions | мм | Настраивается в соответствии с расположением счетчика и выключателя |
| Расстояние между монтажными отверстиями | мм | Согласно чертежу или требованию проекта |
| Стандарты | — | МЭК 60529, МЭК 61439-1/2, ГБ/Т 7251 |
| Упаковка | — | Картонная коробка, деревянный ящик, поддон |
Примечание. Технические характеристики настраиваются. Перед заказом проверьте окончательные размеры, материал и степень защиты на проектных чертежах.
Учет электроэнергии в жилых и коммерческих помещениях
Промышленные электрораспределительные и диспетчерские
Наружные точки учета коммунальных услуг
Станции учета солнечной и возобновляемой энергии
Временное электроснабжение и строительные площадки
Учёт коммунальной инфраструктуры и уличного освещения
Прибрежные, пыльные и высоковлажные установки.
