Убедитесь, что напряжение системы не превышает номинал кабеля:
H07Z-U/R: 450/750 В (U₀/U), подходит для низковольтных цепей питания и управления.
Для трехфазных систем напряжением 400 В стандартным является напряжение 450/750 В. Для цепей управления с более низким напряжением этот номинал обеспечивает достаточный запас.
H07Z-U (сплошной): Подходит для стационарной прокладки, где кабель не подвергается перемещению или многократному изгибу. Легче завершить работу в некоторых типах терминалов.
H07Z-R (многожильный, гибкий): лучше подходит для прокладки в кабелепроводах с изгибами, а также для соединений, требующих некоторой гибкости во время установки. Не предназначен для постоянного изгибания; используйте H07Z-K для большей гибкости.
Выберите U для простой фиксированной проводки; выберите R, если установка требует более легкого вытягивания и сгибания.
Выбирайте размер проводника исходя из:
Непрерывный ток нагрузки
Допустимое падение напряжения
Температура окружающей среды и группировка
Устойчивость к короткому замыканию.
Типовой диапазон: от 0,5 мм² до 240 мм². Распространенные размеры щитовой и строительной проводки: 1,5, 2,5, 4, 6, 10, 16, 25, 35 мм².
Изоляция из безгалогенного термопласта: номинальная температура непрерывного проводника 70°C.
Низкий дым и отсутствие галогенов: при испытаниях соответствует стандартам IEC 60754 (кислотный галогеновый газ) и IEC 61034 (плотность дыма).
Огнестойкий: соответствует стандарту IEC 60332-1 для вертикального распространения пламени по одному кабелю.
Убедитесь, что выбранный продукт соответствует конкретным требованиям проекта по противопожарной безопасности.
Общественные здания и места с высокой посещаемостью: необходимы там, где необходимо свести к минимуму выбросы токсичных газов и дыма.
Туннели, станции метро и закрытые помещения: низкий уровень дымообразования облегчает эвакуацию и тушение пожаров.
Больницы, школы, центры обработки данных: защитите чувствительное оборудование и людей от агрессивных газов.
Наружные или влажные помещения: H07Z-U/R предназначен в первую очередь для стационарной установки внутри помещений. Для наружных или влажных помещений подтвердите пригодность или рассмотрите альтернативную изоляцию.
Зоны с высокими температурами: проверьте температуру окружающей среды на соответствие предельному значению проводника 70°C.
Стационарная установка: обычно 4 × внешний диаметр небронированного кабеля.
При установке: Избегайте резких изгибов, которые могут повредить изоляцию.
Выберите цвета для фазы, нейтрали и защитного заземления:
Фаза: Черный, коричневый, серый.
Нейтральный: синий.
Защитное заземление: Зеленый/желтый.
Другое: красный, белый, оранжевый для проводов управления или сигнала.
Проверьте соответствие местным нормам электропроводки и спецификациям проекта.
H07Z-U/R: EN 50525-3-31, IEC 60227 (где применимо), VDE 0281-9.
Без галогенов: IEC 60754-1/2.
Плотность дыма: IEC 61034-1/2.
Огнестойкость: МЭК 60332-1.
RoHS/REACH: при необходимости подтвердите соответствие.
При необходимости запросите протоколы испытаний или сертификаты соответствия.
Рулоны: 100 м, 200 м или по индивидуальному заказу.
Барабаны: Для больших поперечных сечений или большой длины.
Длина обрезки: при необходимости предварительно отрежьте наконечники или клеммы.
Подтвердите упаковку для защиты изоляции во время транспортировки и хранения.
| Параметр | Единица измерения | Типичный диапазон/опция |
|---|---|---|
| Стандартный | — | EN 50525-3-31, VDE 0281-9 |
| Тип | — | H07Z-U (одножильный) / H07Z-R (многожильный), одножильный |
| Номинальное напряжение U₀/U | V | 450/750 |
| Conductor | — | Обычная медь, класс 1 (одножильный) или класс 2 (многожильный) |
| Изоляция | — | Безгалогеновый термопласт |
| Температура проводника | °С | 70 (непрерывно) |
| Температура окружающей среды | °С | от -15 до +70 (фиксированная установка) |
| Диапазон поперечного сечения | мм² | 0,5 – 240 |
| Внешний диаметр | мм | Зависит от сечения |
| Радиус изгиба (фиксированный) | — | ≥ 4 × внешний диаметр |
| Содержание галогенов | — | Без галогенов согласно IEC 60754 |
| Плотность дыма | — | Низкий дымовыделение согласно IEC 61034 |
| Огнестойкость | — | IEC 60332-1 |
| Цвет | — | Черный, синий, коричневый, серый, зелено-желтый, красный, белый, оранжевый, на заказ |
| Упаковка | — | Рулон, барабан, длина обрезки |
| Длина | m | 100, 200, 500, 1000, по индивидуальному заказу |
| RoHS / ДОСТИГНУТЬСЯ | — | Доступно по запросу |
Примечание. Технические характеристики зависят от производителя и стандарта. Перед заказом подтвердите фактические размеры, температурный режим и сертификаты.
Общественные здания: аэропорты, вокзалы, торговые центры.
Туннели, подземные переходы и закрытые автостоянки
Больницы, школы и другие учреждения с высокой посещаемостью
Дата-центры и телекоммуникационные помещения
Панели управления и распределительные щиты, требующие низкого дымообразования
Цепи аварийного освещения и пожарной сигнализации
Фиксированная проводка в местах, где указан безгалогенный кабель.

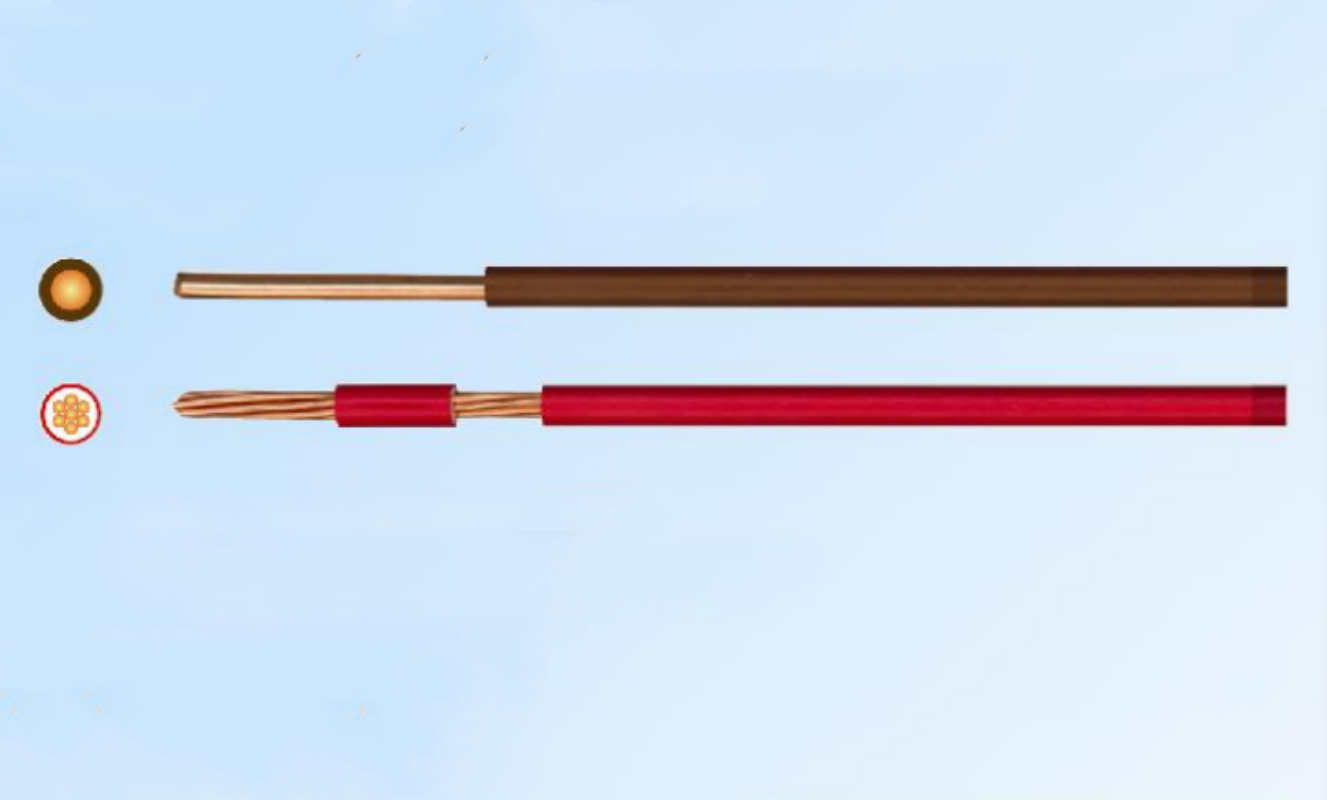

H07Z-U/R.
450/750V
Код:H07Z-U/R
Стандарт: Cenelec HD 22.9.bs 7211
Конструкция: 1-тонный или проводник меди
2-специфическая терморезота LSFOH
Применение: места, где есть риск пожара и многолюдных мест, таких как торговые центры, бизнес -центры, отели,
школы, туннели и т. Д.
Технические данные: макс. Операция температуры 70 ℃
Номинальный Крест раздел | Номер и Диас проводов | Толщина изоляции | Средний общий диаметр | Приблизительный общий вес | Устойчивость 20 ℃ | Маса Текущий Ношение Емкость в 30 ℃ |
мм² | № × мм | мм | мм | Кг/км | Ω/км | Воздух а |
H⁰7Z-U | ||||||
1.5 | 1.35 | 0.7 | 2.8 | 20.0 | 12.1 | 25 |
2.5 | 1.73 | 0.8 | 3.4 | 31.2 | 7.41 | 34 |
4 | 2.19 | 0.8 | 3.8 | 45.1 | 4.61 | 45 |
6 | 2.68 | 0.8 | 4.3 | 63.8 | 3.08 | 57 |
H⁰7Z-R | ||||||
1.5 | 7 × 0,51 | 0.7 | 3.0 | 21.5 | 12.1 | 25 |
2.5 | 7 × 0,66 | 0.8 | 3.6 | 32.9 | 7.41 | 34 |
4 | 7 × 0,83 | 0.8 | 4.1 | 47.7 | 4.61 | 45 |
6 | 7 × 1,02 | 0.8 | 4.7 | 67.8 | 3.08 | 57 |
10 | 7 × 1,34 | 1.0 | 5.9 | 109.2 | 1.83 | 75 |
16 | 7 × 1,70 | 1.0 | 7.0 | 167.6 | 1.15 | 100 |
25 | 7 × 2,20 | 1.2 | 8.4 | 262.3 | 0.727 | 130 |
35 | 7 × 2,55 | 1.2 | 9.4 | 348.1 | 0.524 | 160 |
50 | 7 × 3.00 | 1.4 | 10.9 | 471.6 | 0.387 | 200 |
